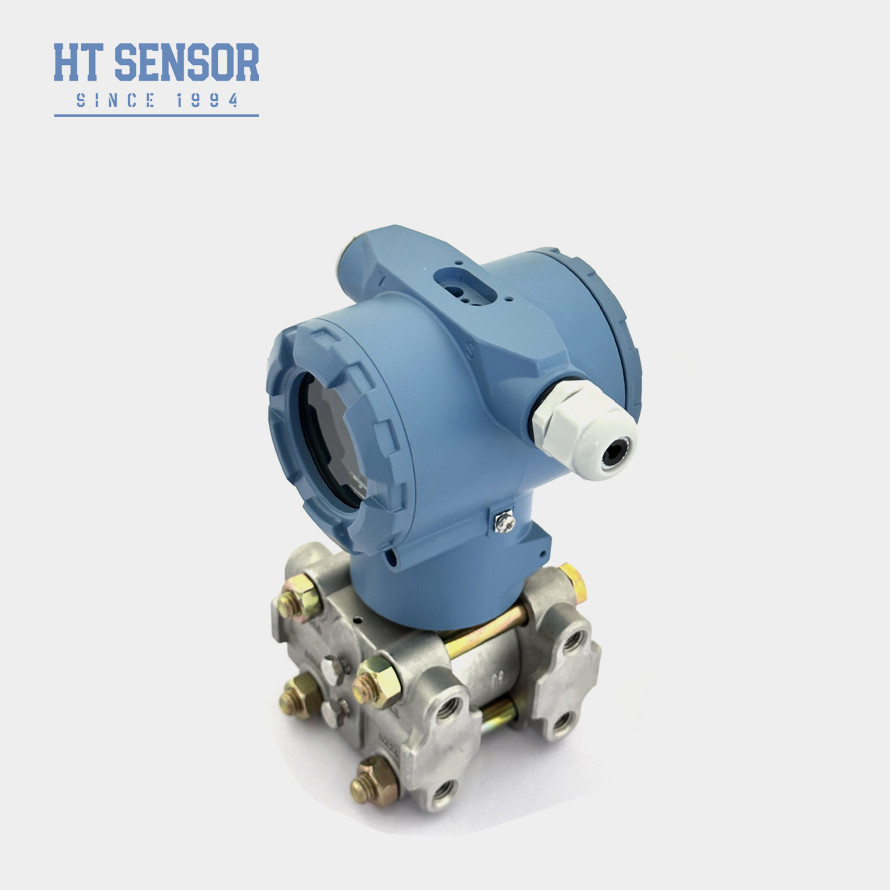

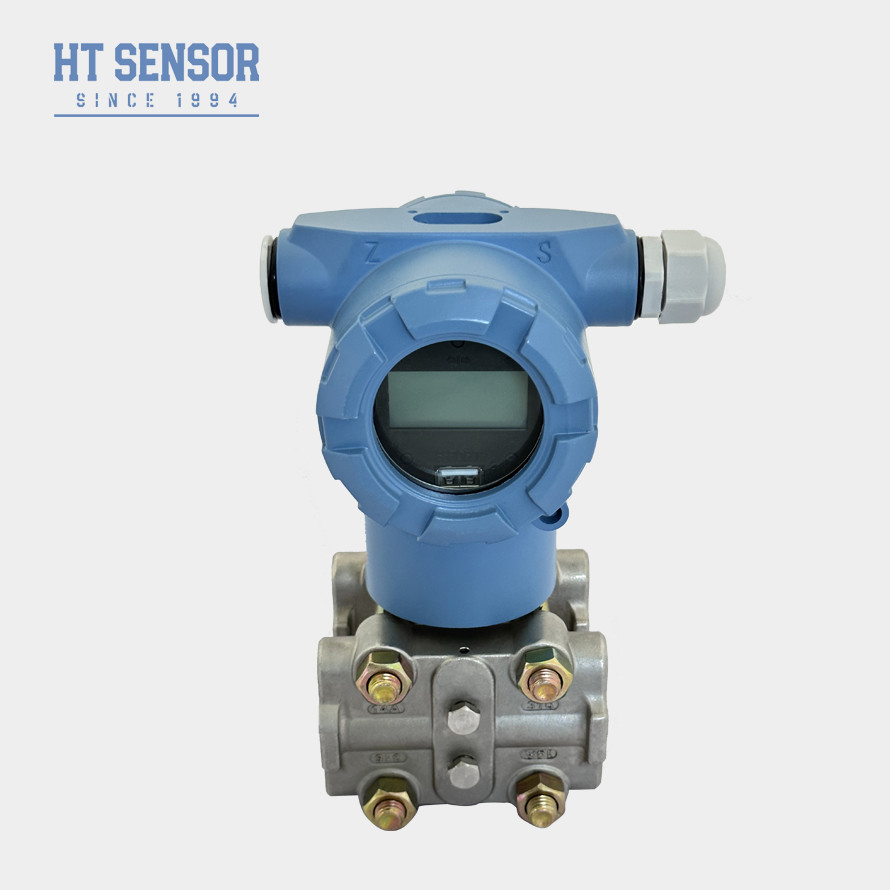

4-20mA mit HART Differenzdruckmessumformer Kapazitiver Füllstandssensor mit Anzeige
Product Details
| Modell-Nr.: | mit einer Breite von nicht mehr als 15 mm | Stromversorgung: | 15 ~ 42VDC |
|---|---|---|---|
| Gewicht: | 30,6 kg | Stabilität: | +-0,2% F.S./Jahr |
| Druckart: | Unterschiedlicher Druck | Spezifikation: | 500 Pa bis 2000 kPa |
| Typ: | Kapazitätsdifferenzdrucksensor | Messmedium: | Gas und Flüssigkeit |
| Genauigkeitsgrad: | 00,1% | IP Rating: | IP65 |
| Hervorheben |
Differenzdruckgeber 20mA,differenziales Druckmessgerät,Kapazitätsindikator Sensor Differenzdrucktransmitter |
||
Product Description
Einführung des kapazitiven Differenzdrucktransmitters :
HT3351 kapazitiver Differenzdrucksensor-Transmitter, der den Differenzdruck oder Druckunterschied zur Änderung des Kapazitätswerts des Sensors nutzt, das resultierende analoge Signal durch AD-Wandlung in ein digitales Signal umwandelt und an den Mikroprozessor sendet. Nach der Berechnung und Verarbeitung durch den Mikroprozessor wird das digitale Ausgangssignal nach der Digital-Analog-Wandlung an die Stromregelschaltung gesendet und in ein analoges 4 ~ 20mA Stromsignal umgewandelt. Für kleine Bereiche Flüssigkeits- und Gasmessung.
Produktmerkmale des kapazitiven Differenzdrucktransmitters:
1. Der Transmitter verwendet ein Edelstahl-Strukturdesign, kompakte Struktur, einfache Installation.
2. Nach strenger Temperaturkompensation und Alterungsscreening, um eine stabile und zuverlässige Leistung zu gewährleisten.
3. Die elektrische Schnittstelle kann als Stecker oder direkt angeschlossen gewählt werden.
Anwendungen des kapazitiven Differenzdrucktransmitters:
1. Geeignet für die Differenzdruckmessung verschiedener Gase oder Flüssigkeiten in Rohrleitungen in der Erdöl-, Chemie-, Energie-, Wasserwirtschaft und anderen Industrien.
2. Rohr- und Kammerdruckmessung.
Bereich:
| Ausgang | Analogausgang: Zwei-Draht 4-20mADC |
| Digitalausgang: Zwei-Draht 4-20mADC und überlagerndes variables digitales Signal gemäß HART | |
| Stromversorgung | Versorgungsspannung 12,5-45VDC |
| Grenzlast | Maximaler Lastwiderstand Rmax im Kreis, bestimmt durch die Versorgungsspannung, siehe untenstehende Zeichnung. HART PROTOKOLL erfordert, dass der Lastwiderstand nicht weniger als 250Ω und nicht mehr als 600Ω beträgt. |
| Kommunikationsentfernung | Max. 1,5 km, Multi-Adress-Kommunikation kann maximal 15 intelligente Transmitter verbinden. |
| Anzeige | 4 digitale Anzeige, 5-stellige LCD-Anzeige, Zeigertyp. |
| Explosionsgeschützt | ExiaIICT5; Explosionsunterdrückungstyp |
| Nullpunktversatz | Kann positiv oder negativ übertragen werden, darf aber den Höchstwert nicht überschreiten |
| Temperatur | Umgebungstemperatur -40-85℃ (Bei Auswahl von LCD: -20-70℃) |
| Mediumstemperatur | -40～104℃ |
| Statischer Druck und einseitiger Überdruck | 3,45 KPa (Absolutdruck)～31,2 MPa (Manometerdruck) |
| Relative Luftfeuchtigkeit | 5～98%RH |
| Anlaufzeit | Weniger als 5 Sek. |
| Fähigkeitsänderung | Weniger als 0,16 cm3 |
| Dämpfungseinstellung | 0,20～25 Sekunden |
| Fehleralarmierung | Bei Auftreten eines Fehlers gibt die Automatikdiagnosefunktion 3,9 oder 21,0 mA aus |
| Konfigurationsschutz | Um zu verhindern, dass die Daten zufällig geändert werden, kann Software oder ein Schutzschalter verwendet werden, um die Datensätze zu sperren |
Funktionsprinzip des kapazitiven Differenzdrucktransmitters:
Wie im Funktionsprinzip gezeigt, verursacht der externe Druck oder Druckunterschied eine bestimmte Änderung des Sensorkapazitätswerts. Durch die digitale Signalumwandlung wird er in ein Frequenzsignal umgewandelt und an den Mikroprozessor gesendet. Nach der Berechnung durch den Mikroprozessor wird das Stromregelsignal an die Stromregelschaltung ausgegeben und in einen analogen 4-20mA-Strom umgewandelt. Gleichzeitig ist der Mikroprozessor für die Interaktion und andere Aktionen (Anzeige und Einstellung) zuständig. Der Kommunikationsanschluss für die digitale Kommunikation benötigt den speziellen Anschluss unseres Unternehmens. Das HART-Modul implementiert die Transmitter-HART-Kommunikation.
Messmethoden des kapazitiven Differenzdrucktransmitters:
Flüssigkeitsstandmessung:
Bei der Messung des Flüssigkeitsstroms sollten die Druckanschlüsse auf der Seite der Prozessleitung durchbrochen werden, um die Ablagerung von Rückständen zu vermeiden. Gleichzeitig sollte der Transmitter neben oder unter den Druckanschlüssen montiert werden, um zu verhindern, dass die Luftblasen in die Prozessleitung abgeleitet werden.
