HT Sensor Flüssigkeits-Differenzdrucktransmitter Edelstahl-Differenzsensor mit DIN-Transmitter
Product Details
| Modell: | BP93420D-III | Bereich: | 0-10kpa bis 2Mpa |
|---|---|---|---|
| Leistung: | 5VDC 24VDC | Ausgabe: | 0.5-4.5V 4-20mA und so weiter |
| Material: | Edelstahl | Gewinde: | OEM für Männer und Frauen |
| Druckart: | Unterschiedlicher Druck | Schutzklasse: | IP65 |
| Arbeitstemperatur: | -10-70℃ | Anschluss: | Große DIN oder OEM |
| Hervorheben |
DIN-Flüssigkeitsdifferenzdrucktransmitter,Flüssigkeitsdifferenzdrucktransmitter aus Edelstahl |
||
Product Description

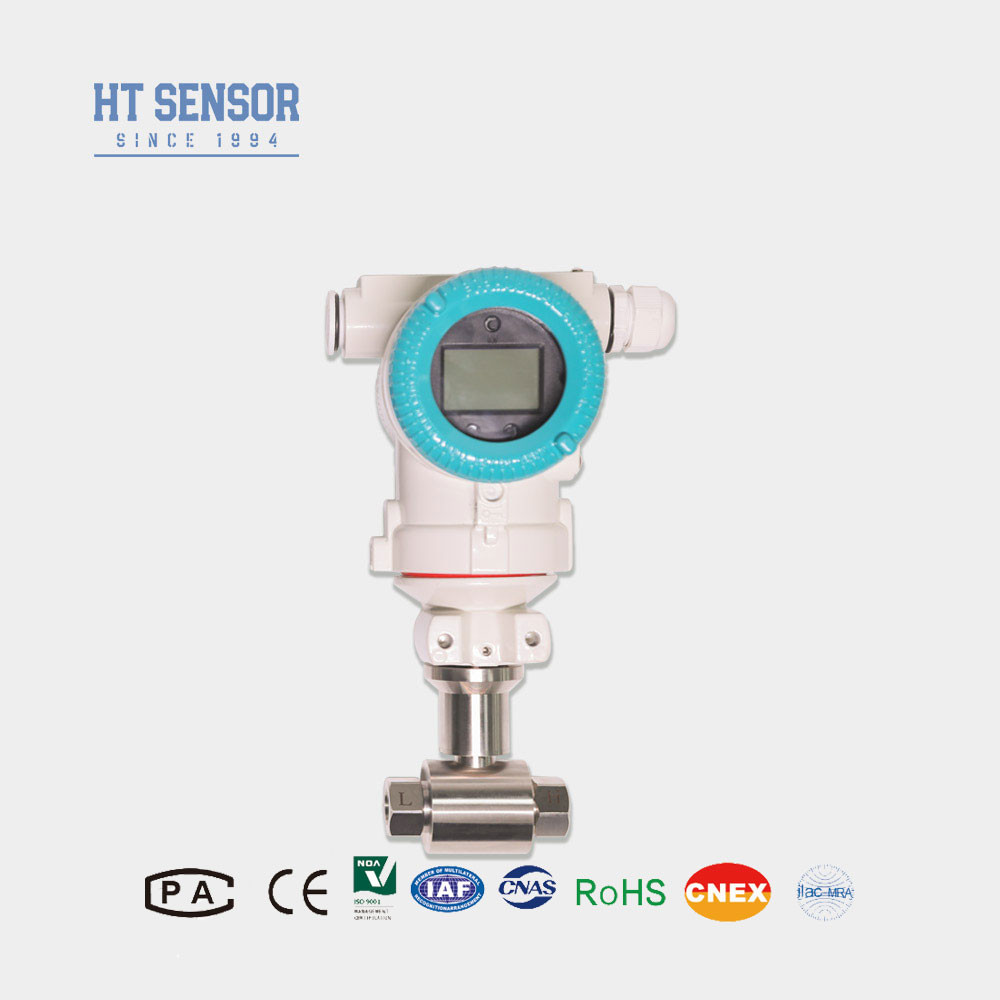

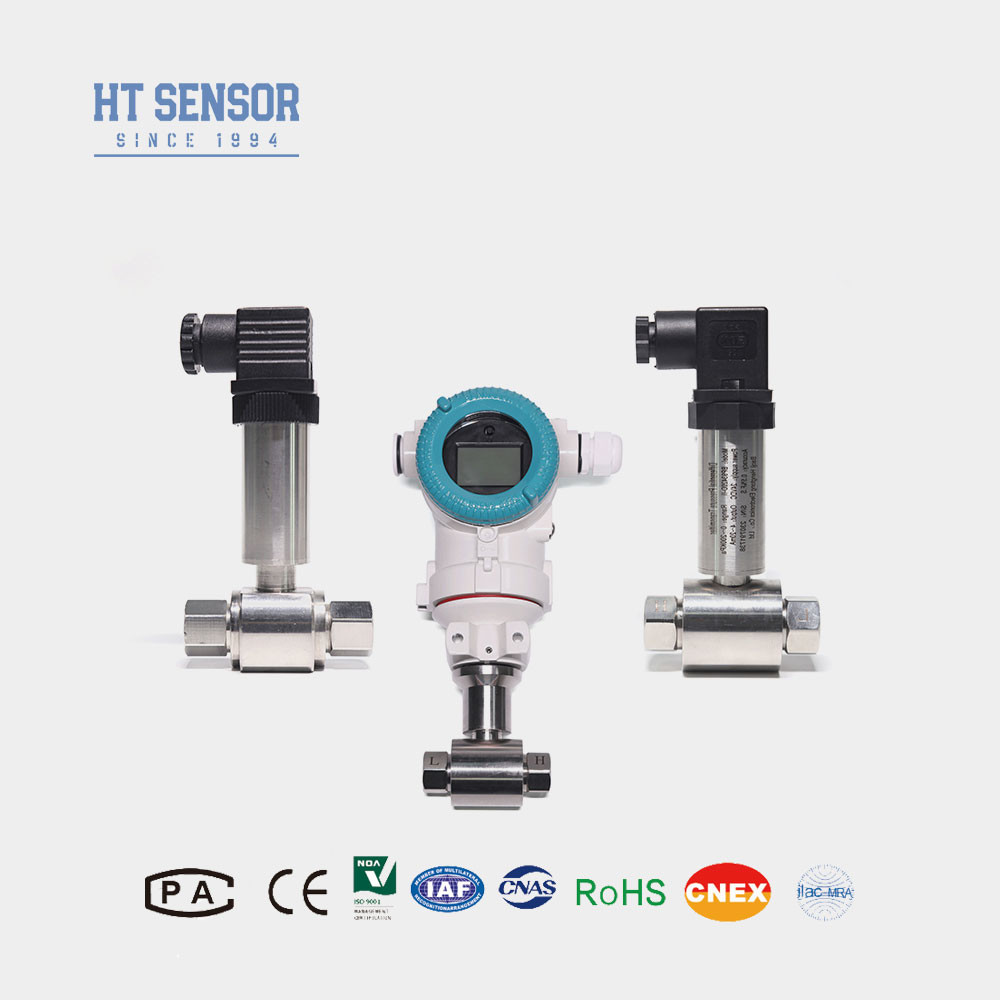

HT Sensor Flüssigkeits-Differenzdrucktransmitter Edelstahl-Differenzsensor mit DIN
BP93420DII Differenzial Pressure ransmitter
Einführung des Differenzdruckmessumformers:
Der Differenzdruckmessumformer BP93420DII verwendet einen piezoresistiven Diffusionssiliziumsensor. Wenn die Druckdifferenz des gemessenen Mediums auf der Wellmembran auf beiden Seiten des Sensors liegt, hat das vom Wheatstone-Brückenkreis des Sensors ausgegebene Signal eine gute lineare Beziehung zur Druckdifferenz, und die Druckdifferenz kann genau gemessen werden. Er eignet sich für die Differenzdruckmessung verschiedener Gase und Flüssigkeiten in Pipelines der Erdöl-, Chemie-, Energie-, Wasserbau- und anderen Industrien.
Produktmerkmale des Differenzdruckmessumformers::
- Der Messumformer verwendet ein Edelstahl-Strukturdesign, eine kompakte Struktur und eine einfache Installation.
- Nach strenger Temperaturkompensation und Alterungsscreening, um eine stabile und zuverlässige Leistung zu gewährleisten.
- Die elektrische Schnittstelle kann extern oder direkt angeschlossen werden.
Anwendungen des Differenzdruckmessumformers::
- 1. Geeignet für die Differenzdruckmessung verschiedener Gase oder Flüssigkeiten in Pipelines in der Erdöl-, Chemie-, Energie-, Wasserbau- und anderen Industrien.
- 2. Wird in der industriellen Prozesssteuerung eingesetzt.
- 3. Differenzdruckmessung von Rohren und Öfen.ers
| Leistungsparameter des Differenzdruckmessumformers: | |
|---|---|
| Messbereich | 0-10KPa……~2MPa |
| Druckart | Differenzdruck |
| Einseitige Überlastung | ≤3-fache des Nennbereichs |
| Statischer Druck | Der Mindestwert zwischen dem 5-fachen des Nennbereichs oder 7 MPa |
| Genauigkeit @ 25℃ | ±0,25 % (typisch) ±0,5 % (maximal) |
| Wiederholbarkeit | ±0,03 % (typ.) ±0,05 %FS (max.) |
| Hysterese | ±0,03 % (typ.) ±0,05 %FS (max.) |
| Langzeitstabilität | ±0,5 %F.S/Jahr(≤200KPa) ±0,2 %F.S/Jahr(＞200KPa) |
| Temperaturdrift Nullpunkt | ±0,01 %FS/℃(＞100KPa), ±0,02 %FS/℃ (≤100Kpa) |
| Temperaturdrift Spanne | ±0,01 %FS/℃(＞100KPa), ±0,02 %FS/℃ (≤100Kpa) |
| Kompensationstemperatur | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Betriebstemperatur | -30℃~80℃ |
| Lagertemperatur | -40℃~100℃ |
| Vibration | 10g,55Hz ～ 2kHz |
| Gehäusematerial | 304,316L |
| Membranmaterial | 316L |
| Isolationswiderstand | 100MΩ 100VDC |
| Explosionsschutzklasse | Eigensicher und explosionsgeschützt |
| Schutzart | IP65 |
| Gewicht | ~0,45 kg |
| Ausgangssignal | Versorgungsspannung | Ausgangstyp |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 Draht |
| 0～10/20mA |
3 Draht |
|
| 0/1～5V | ||
| 0,5～4,5V | 5VDC |
| Bestellhinweise des Differenzdruckmessumformers: |
1. Bitte stellen Sie bei der Produktauswahl sicher, dass das gemessene Medium mit den Kontaktteilen des Produkts kompatibel ist.
2. Um einen zuverlässigen Betrieb zu gewährleisten, wird empfohlen, einen Drei-Wege-Verteiler zwischen dem Messpunkt und dem Messumformer zu installieren, um eine langsame und gleichmäßige Druckbeaufschlagung der positiven und negativen Druckkammern des Messumformers zu gewährleisten.
3. Bei der Installation ist es ratsam, die Druckanschlüsse an beiden Enden horizontal zu positionieren, um die Auswirkungen des Installationsortes auf das Produkt zu minimieren.
4. Für besondere Anforderungen wie starke Vibrationen, sofortige Stoßkraft, starke elektromagnetische Störungen oder Hochfrequenzstörungen informieren Sie bitte unser Unternehmen und geben Sie diese Anforderungen in der Bestellung an
| Bestellübersicht des Differenzdruckmessumformers: | ||||||||
| BP93420XX | Druckmessumformer | |||||||
| Code | Konstruktionsübersicht | |||||||
| DII | Differenzdruckmessumformer | |||||||
| Messbereich | 0-10KPa……~2MPa | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0,5～4,5VDC | |||||
| S4 | 0～10mADC | |||||||
| Code | Druckanschluss | |||||||
| J1 | M20×1,5 Stecker | |||||||
| J2 | G1/2 Stecker | |||||||
| J3 | G1/4 Stecker | |||||||
| J4 | 1/2 NPT Stecker | |||||||
| J5 | Andere | |||||||
| Code | Elektrischer Anschluss | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Abgeschirmter Kabelausgang | |||||||
| B4 | Andere | |||||||
| Code | Druckart | |||||||
| D | Differenzdruck | |||||||
