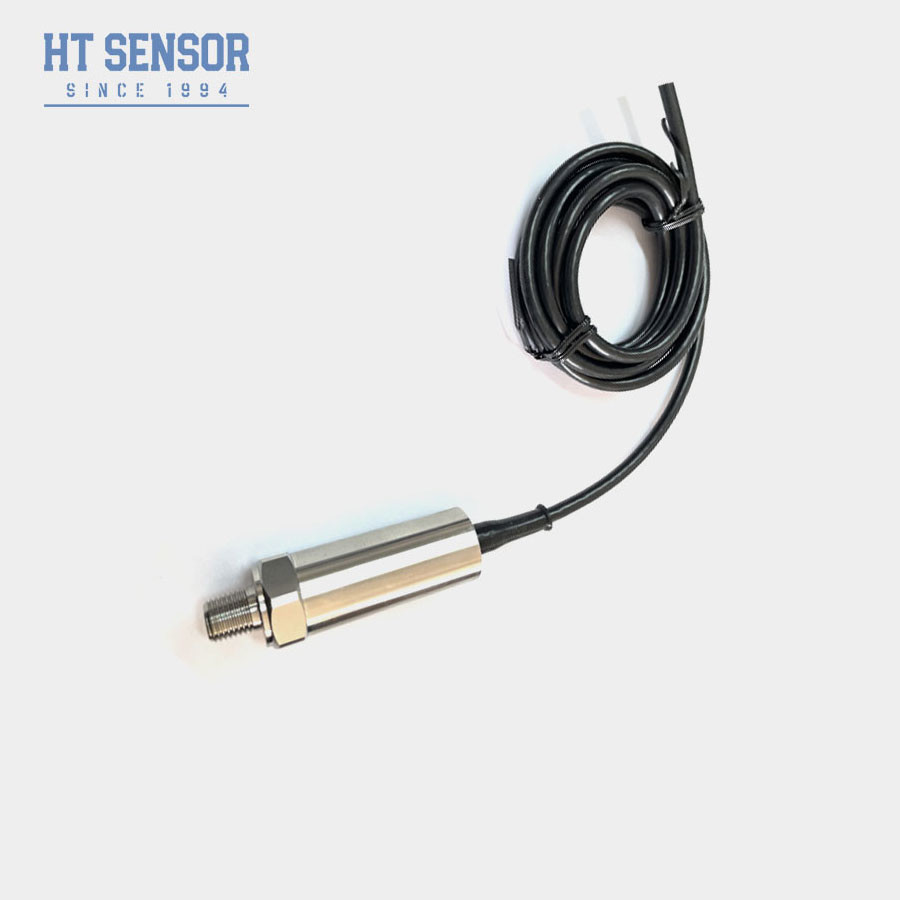

BP157 Zwei-Draht-Drucktransmitter-Sensor 4-20 MA Diffusionierter Silizium-Drucksensor
Product Details
| Model NO.: | BP157 | Compensation Temperature: | -10~100℃ |
|---|---|---|---|
| Housing Material: | 304 S.S | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Origin: | Baoji, China | Type: | Ceramic sensor |
| Measuring Medium: | Gas or Liquid | Druckbereich: | 0kpa~10kpa...20MPa |
| Marking: | ExiaIICT6 | ||
| Hervorheben |
4-20 MA Drucktransmitter-Sensor,Diffusioniertes Silizium-Drucksensor,Zwei Drähte Drucktransmitter Sensor |
||
Product Description
BP157 Drucktransmitter
Einführung des Druckmesssensors:
BP157 diffusem Siliziumdruckmessgerätarbeitet nach dem Grundprinzip der Umwandlung von mechanischem Druck in elektrische Signale durch den piezoresistiven Effekt in Silizium,Bereitstellung genauer und zuverlässiger Druckmessungen für eine Vielzahl von Anwendungen
Eigenschaften des Produkts:
1Weite Messbereiche, Edelstahlkonstruktion, unterschiedliche Druckschnittstellen
2. IP65-Schutznummer Edelstahlkonstruktion
3. Null- und Vollmaßstabverstellbar
4. hohe Präzision, alle Edelstahlstruktur
Anwendungen:
1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl
2. in der Schifffahrt und Luftfahrt eingesetzt
3. in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie verwendet
4. in hydraulischen und pneumatischen Steuerungssystemen verwendet
Leistungsparameter:
| Messbereich | 0 kPa ~ 10 kPa... 10 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 1 ist die Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 2 der Richtlinie 2008/57/EG durchzuführen. |
| Wiederholbarkeit und Hysterese | 0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität | Der Wert der in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Erzeugnisse darf nicht überschritten werden, sofern die in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse nicht mehr als 0,5% der Gesamtmenge der in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse ausmachen. |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Exia IICT6 |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,05 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC |
Bestelltipps:1. Druckbereich: Geben Sie den erforderlichen Druckbereich an, den der Wandler messen muss. Stellen Sie sicher, dass er den gesamten in Ihrer Anwendung erwarteten Druckbereich abdeckt, um Ungenauigkeiten oder Beschädigungen zu vermeiden.
2. Genauigkeitsanforderung: Bestimmen Sie, welche Genauigkeitsstufe für Ihre Anwendung benötigt wird. Verschiedene Wandler bieten unterschiedliche Genauigkeitsniveaus, wählen Sie also einen, der Ihren spezifischen Anforderungen entspricht.
3Ausgangssignal: Entscheiden Sie, welches Ausgangssignal benötigt wird, z. B. Spannung, Strom oder digitale Ausgabe (z. B. 4-20mA, 0-5VDC, SPI).Sicherstellen der Kompatibilität mit Ihrem bestehenden System oder Datenerfassungsgerät.
4. Druckanschlusskonfiguration: Wählen Sie die geeignete Druckanschlusskonfiguration basierend auf Ihren Installationsanforderungen, wie z. B. Gewindeart, Größe und Ausrichtung (z. B. NPT, BSP, Spüldiaphragma).
5. Elektrische Verbindung: Geben Sie die Art der benötigten elektrischen Verbindung an, wie z. B. die Kabellänge, den Steckertyp und die Pinkonfiguration.
6Umweltbedingungen: Berücksichtigen Sie die Betriebsumgebung, einschließlich Temperatur, Luftfeuchtigkeit und Exposition gegenüber ätzenden oder gefährlichen Stoffen.Wählen Sie einen Wandler mit geeigneten Umweltschutznormen (e.g., IP65, IP67) um Zuverlässigkeit und Langlebigkeit zu gewährleisten.
7. Montageoptionen: Bestimmen Sie, wie der Transducer in Ihrer Anwendung montiert wird, ob es sich um direkte Montage, Halterung oder Integration in ein Bedienfeld handelt.Sicherstellen der Kompatibilität mit Ihrem Montage-Setup.
8. Zertifizierungen: Überprüfen Sie, ob der Wandler die für Ihre Anwendung oder die gesetzlichen Anforderungen erforderlichen einschlägigen Industriestandards und Zertifizierungen (z. B. CE, RoHS, ISO) erfüllt.
9. Vorlaufzeit und Verfügbarkeit: Erkundigen Sie sich nach Vorlaufzeiten und Produktverfügbarkeit, um eine rechtzeitige Lieferung Ihres Projekts oder Produktionsplans sicherzustellen.
Technischer Support: Wenn Sie Fragen haben oder Hilfe bei der Auswahl des richtigen Geräts benötigen, wenden Sie sich an den Hersteller oder Lieferanten.
10Sie können Ihnen fachkundige Beratung und Anleitung geben, um sicherzustellen, dass Sie eine fundierte Entscheidung treffen.
Bestellführer:
| BP15X | Analogdrucktransmitter | ||||||||
| Code | Entwurf des Baus | ||||||||
| 5 | Packard-Stecker | 6 | Versiegeltes Direkt-Ausgangskabel 1,5 Meter | ||||||
| 7 | Mini-Hirschmann-Anschluss | 8 | Großer Hirschmann-Anschluss | ||||||
| Messbereich | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa oder MPa |
X: Anzeigt den tatsächlichen Messbereich | ||||||||
| Code | Stromversorgung | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Andere | ||||||||
| Code | Ausgangssignal | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Code | Druckverbindung | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Andere (Flanke) | ||||||||
| Code | Elektrische Verbindung | ||||||||

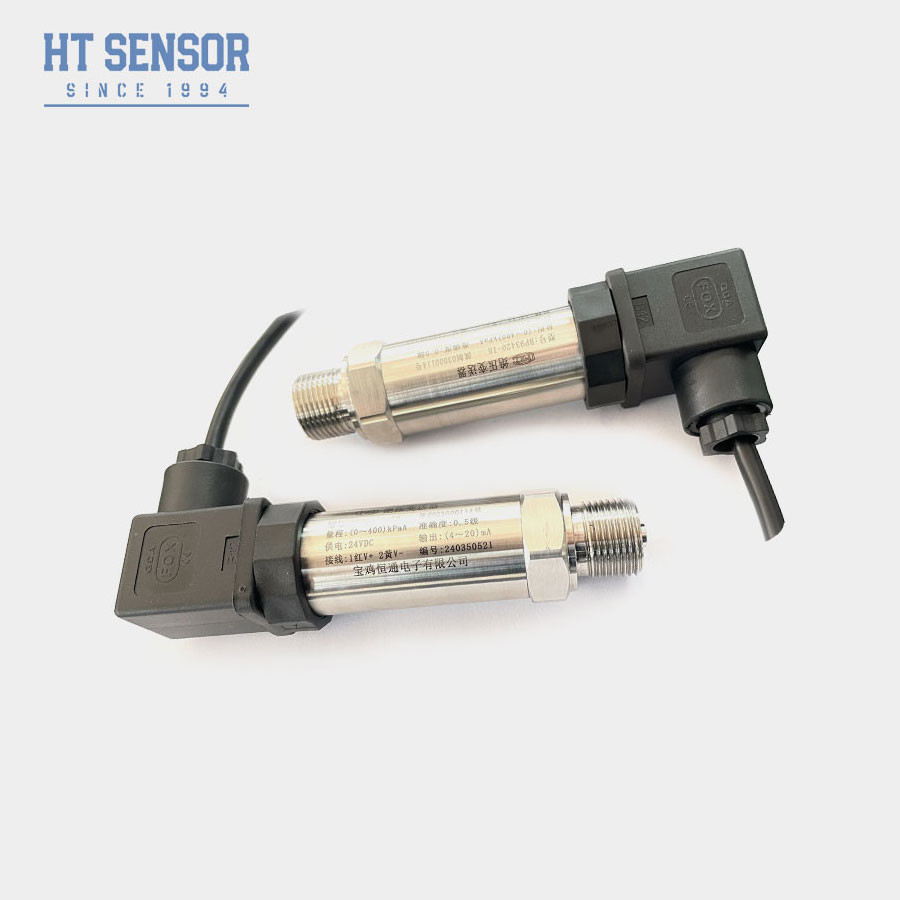

| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel versiegelte Steckdose 1,5 m | ||||||||
| B4 | Andere | ||||||||
| Code | Druckart | ||||||||
| G | Messdruck | ||||||||
| Eine | Absoluter Druck | ||||||||
| S | Versiegelter Referenzdruck | ||||||||
Häufige Fragen:
F: Sind Sie Hersteller?
A: Ja, wir sind professioneller Sensorhersteller seit über 29 Jahren! Unser technisches Team hat mehr als 10 Ingenieure.
F: Akzeptieren Sie OEM-Dienstleistungen?
A: Ja, wir können Ihre Firmeninformationen und Ihr Logo auf unsere Sensoren setzen.
F: Kann ich Ihr Distributor sein?
A: Ja, wir suchen Distributoren auf dem Überseemarkt.
F: Wie ist Ihre Vorlaufzeit?
A: Normalerweise 7-10 Tage. Für eine Menge über 100 Stück benötigen wir zusätzlich 3-5 Werktage.
