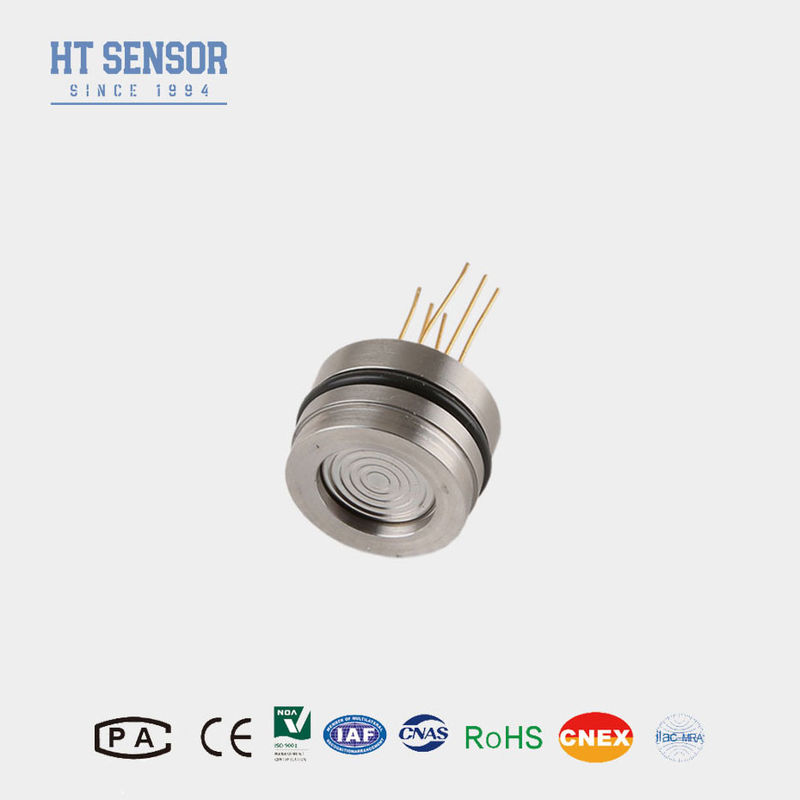

19 mm Öl gefüllter Drucktransmitter Diffus Silikon Drucktransmitter Wasseröl-Test
Product Details
| Material: | 316L | Nichtlinearität: | ± 0,15% |
|---|---|---|---|
| Wohnmaterial: | aus rostfreiem Stahl | Messbereich: | 0~10kpa...20kpa....100MPa |
| Ausgangssignal: | mV | Stromversorgung: | 1.5mADC |
| Druckart: | Abmessung/Absolute/versiegelt | Produktbezeichnung: | Drucktransmitter-Sensor |
| Kompensierte Temperaturbereiche: | -10 bis 80°C | Öl gefüllt: | Silikon-Öl |
| Hervorheben |
Diffusioniertes Siliziumdrucktransmitter,19 mm Sillcon-Drucktransmitter,Ölgefüllter Drucktransmitter |
||
Product Description
Ölgefüllter diffuser Silikon-Drucktransmittersensor für Wasser- und Ölprüfung
HT19F Siliziumpiezoresistiver Drucksensor
Einführung des Drucktransmittersensors:
1.Verwendung fortschrittlicher Technologie und Gehäuse aus 316L-Edelstahl, zusammen mitmit einer Breite von mehr als 20 mm,
2.Verwendung dickfilmer Kreisläufe zur Temperaturkompensation und zum NullpunktKorrektur
3.hervorragende Zuverlässigkeit, Wiederholbarkeit und Stabilität
Anwendungenvon Drucktransmitter-Sensor:
1- geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316LKompatibilität mit Edelstahl
2.Anwendbar in verschiedenen Industrieprozessbereichen, einschließlich Erdöl, Chemie, Metallurgie, Energie und Hydrologie
3.Verwendet in der Schifffahrts- und Luftfahrtindustrie
4. geeignet für hydraulische und pneumatische Steuerungssysteme
5.In Anwendungen zur Prozesssteuerung verwendet
Elektrische Leistungvon Drucktransmitter-Sensor:
1.Stromversorgung: ≤2mA Gleichstrom (typisch 1,5mA Gleichstrom)
2.Eingangsimpedanz: 3KΩ~6KΩ
3.Ausgangsimpedanz:2.5KΩ~6KΩ

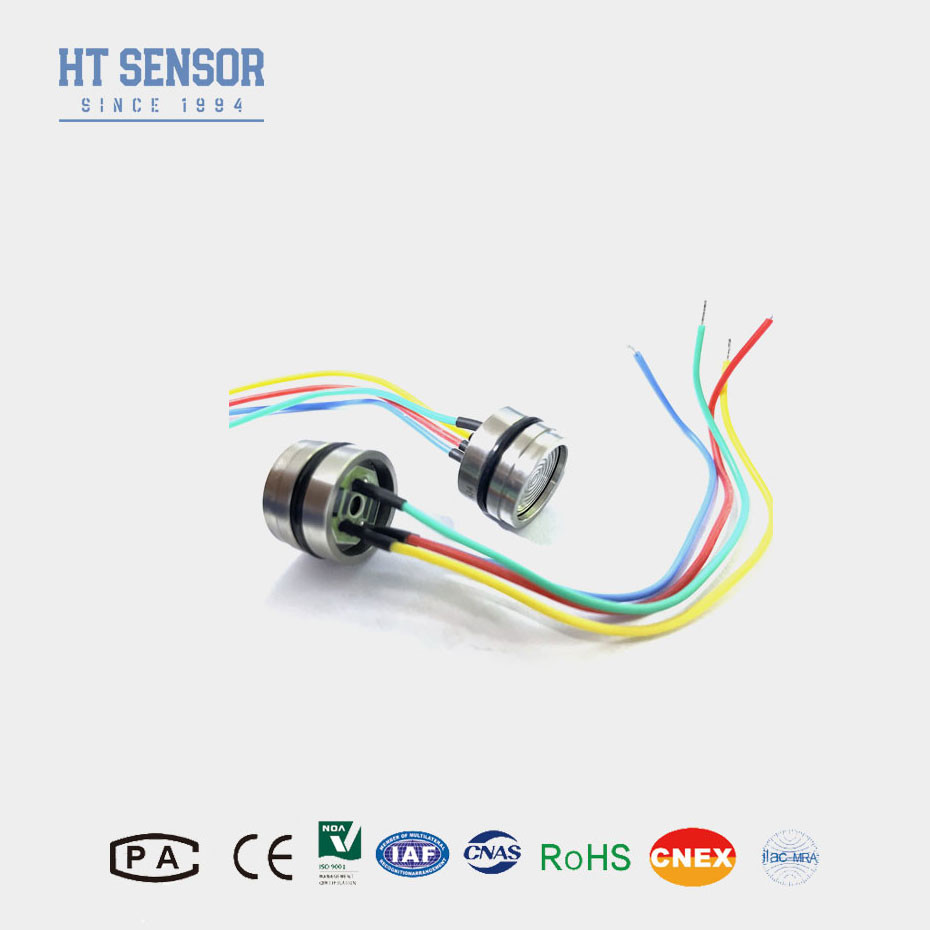

4Elektrische Verbindung: vergoldete Kovar-Stifte oder 100 mm hochtemperaturfähige Drähte.
| Leistungsparameter: | |||||
| Reichweite | Abmessung ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. | ||||
| Versiegelt | Bei der Prüfung der Einhaltung der Vorschriften für die Bereitstellung von Sicherheitsdiensten für die Beförderung von Kraftfahrzeugen in die Union ist die Einhaltung der Vorschriften für die Bereitstellung von Sicherheitsdiensten für die Beförderung von Kraftfahrzeugen in die Union zu prüfen. | ||||
| Typ | Maximal | Einheit | |||
| Nichtlinearität | ±0.15 | ±0.3 | % F.S. | ||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | ||
| Hysterese | 0.05 | 0.1 | % F.S. | ||
| Null-Ausgabe | 0 ± 1 | 0 ± 2 | mV | ||
| Span-Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Temperaturfehler-Null | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Temperaturfehlerbereich | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Kompensierte Temp. | ≤ 20 KPa | 0 bis 50 | oC | ||
| ≥ 35 kPa | 0 bis 70 | oC | |||
| Betriebstemperatur | - 20 bis 80 | oC | |||
| Speichertemperatur | -40 bis 125 | oC | |||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa | ||||
| Ausbruchdruck | 5x die volle Skala | ||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | |||
| Material der Zwerchfläche | 316L | ||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | ||||
| Vibrationen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | ||||
| Schock | 100 g, 11 ms | ||||
| Reaktionszeit | ≤ 1 ms | ||||
| O-Ring Siegel | Nitrilring oder Fluorring | ||||
| Füllmittel | Silikonöl | ||||
| Gewicht | ~ 28 g | ||||
| Die Parameter werden unter folgenden Bedingungen geprüft: 1,5mA @ 25°C | |||||

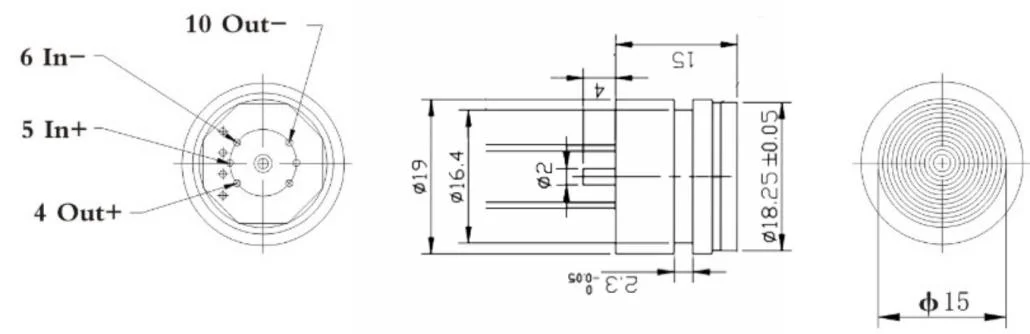

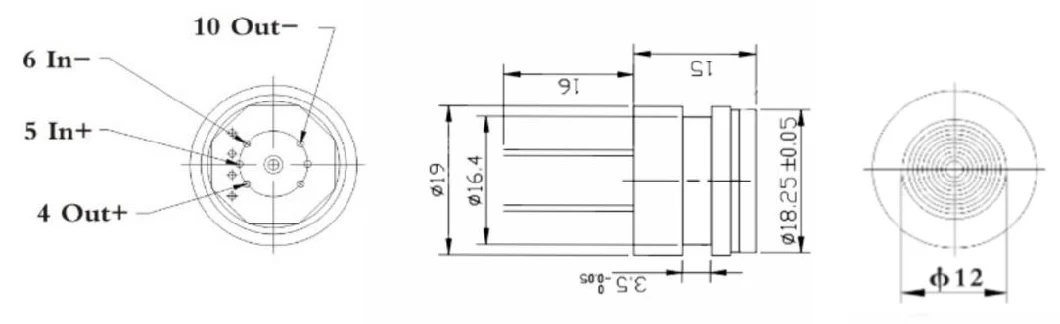

| Entwurf des Baus | |
| < 3,5 MPaS |  |
| ≥ 3,5 MPaS < 40 MPaS |
|
| ≥ 40 MPaS | |
| Elektroanbindung und Ausgleich |
|
|
| Auswahlbeispiele |
| Bestelltipps |
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern durch Diaphragmaverformungen oder -piercings zu vermeiden.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.
