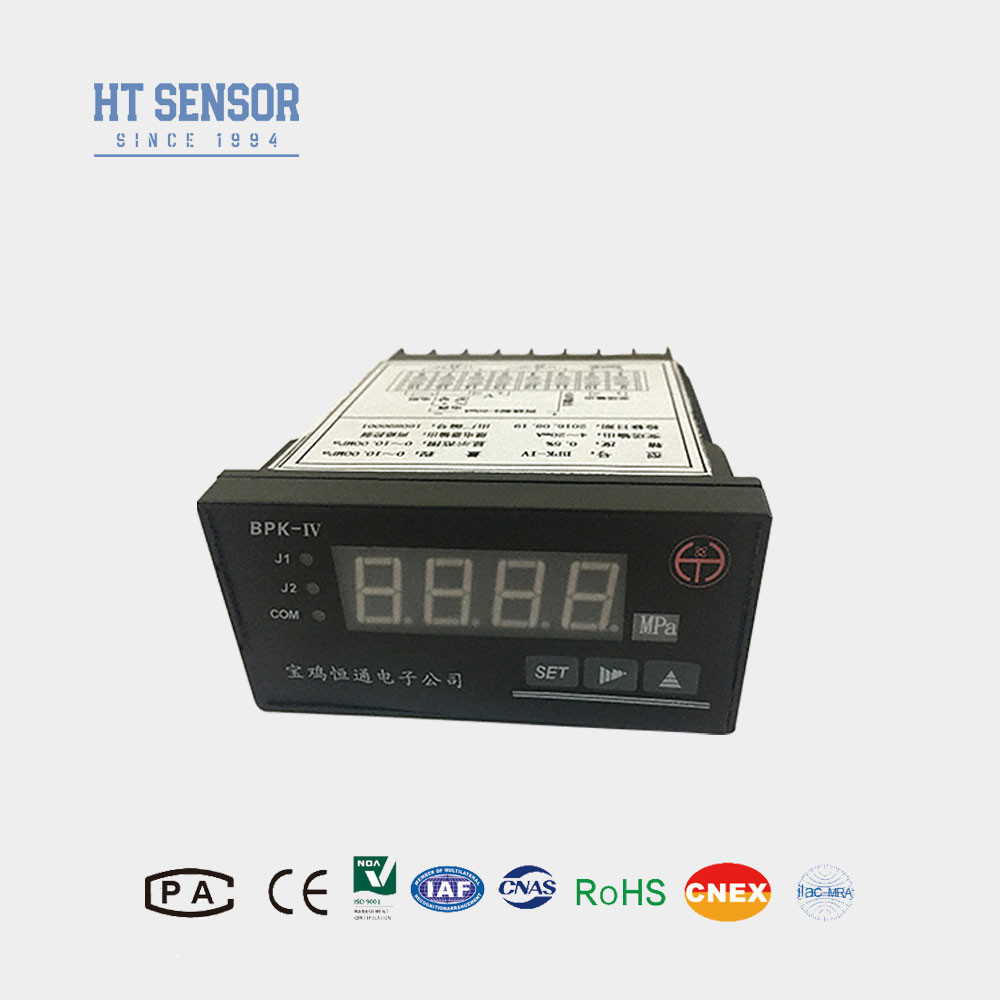

Druckmessgerät/Schalter BPK-IV
Einleitung:
Die Steuerungen der BPK-IV-Serie verfügen über Anzeige-, Steuerungs- und Übertragungsfunktionen und wurden in vielen Bereichen der automatischen Steuerung eingesetzt.
1. Verschiedene RTDS, Thermoelemente oder Standard-Eingangssignale können ausgewählt werden (siehe Tabelle).
2. Isolierte Übertragungsausgabe ist 12-Bit-Auflösung.
3. Zwei Relais-Ausgänge, die als Alarm-Typ hoch/niedrig, hoch/hoch-hoch oder niedrig/niedrig eingestellt werden können.
Spezifikation
1Versorgungsspannung: 220 VAC /24VDC(±10%);
2- Umgebungstemperatur: 0 bis 50 °C; relative Luftfeuchtigkeit: ≤ 85%Nicht ätzendes Gas;
3. Eingangssignal, Anzeigebereich und relevante Parameter: (siehe Tabelle 1)
Tabelle 1
| Eingangssignalcode |
Eingangssignal |
Anzeigenbereich |
Entschließung |
Präzision |
Eingangsimpedanz |
| 00 |
T TC |
0 bis 400 °C |
1 °C |
00,2% |
100K. |
| 01 |
R TC |
0~1600 °C |
1 °C |
00,2% |
100K. |
| 02 |
J TC |
0~1200 °C |
1 °C |
00,2% |
100K. |
| 03 |
WRe3-WRe25 TC |
0 ~ 2300 °C |
1 °C |
00,2% |
100K. |
| 04 |
B TC |
350 bis 1800 °C |
1 °C |
00,2% |
100K. |
| 05 |
S TC |
0~1600 °C |
1 °C |
00,2% |
100K. |
| 06 |
K TC |
0~1300 °C |
1 °C |
00,2% |
100K. |
| 07 |
E TC |
0 ~ 900 °C |
1 °C |
00,2% |
100K. |
| 08 |
RTD Pt100 |
-200 ~ 600 °C |
0.1 °C |
00,2% |
(0,2 mA) |
| 09 |
Cu50 RTD |
-50°C bis 150°C |
0.1 °C |
00,2% |
(0,2 mA) |
| 10 |
0~375Ω Ferndruck |
Die Mindest- und Höchstgrenze des Anwendungsbereichs kann von -1999 bis 9999 festgelegt werden. |
Der Anzeigebereich ist kontinuierlich von -1999 bis 9999 unter Verwendung einer 16-Bit-A/D-Probe |
00,2% |
(0,2 mA) |
| 11 |
0~75mV Stromteil |
00,1% |
100K. |
| 12 |
0 bis 30 mV |
00,1% |
100K. |
| 13 |
0~5 V-Standardsignal |
00,1% |
100K. |
| 14 |
1 ~ 5 V-Standardsignal |
00,1% |
100K. |
| 15 |
0~10V-Standardsignal |
00,1% |
100K. |
| 16 |
Standardsignal von 0 bis 10 mA |
00,1% |
20Ω |
| 17 |
Standardsignal von 0 bis 20 mA |
00,1% |
20Ω |
| 18 |
4 bis 20 mA Standardsignal |
00,1% |
20Ω |
4.Analogstrom-Ausgang und zugehörige Parameter: (siehe Tabelle 2)
Tabelle 2
| Übertragung des Ausgangssignals |
Leistung |
Übermittlungsbereich |
Isolierte Spannung |
Max, du bist ein guter Mann.
Entschließung |
Präzision |
Lastkapazität |
Spannung in offenem Stromkreis |
| 00 |
4 bis 20 mA |
Übertragung von Daten innerhalb des Bereichs auf Standardstromsignal |
1500 V |
12 Bits |
00,3% |
≤ 500Ω |
15 V |
| 01 |
0 bis 20 mA |
Dieses Produkt wird nur in 4 ~ 20mA oder 0 ~ 20mA Ausgangsstrommignale hergestellt.Es kann vom Hersteller oder selbst verbunden 250 oder 500 Ohm Widerstand für 1 ~ 5V oder 0 ~ 5V angepasst werden, 0 ~ 10V Spannung und Widerstand (Anmerkung: Die Genauigkeit des Widerstands beeinflusst direkt die Genauigkeit der Übertragungs-Ausgangsspannung).
5.Relay Ausgangskontaktkapazität: (siehe Tabelle 3)
Tabelle 3
| |
250 V/120 V |
120 V/48 V |
< 48 V |
Relaislebensdauer |
| Klimatisierung |
DC |
Klimatisierung |
DC |
Klimatisierung |
DC |
>100000 mal |
| Max. Strom (Widerstandslast) |
3A |
2A |
4A |
3A |
5A |
4A |
| Max. Strom (Induktionslast) |
0.3A |
0.2A |
0.4A |
0.3A |
0.5A |
0.4A |
6- Und?Außenleistung DC24V/30mAEs kann den Sender mit Strom versorgen.
7Mit.automatische TemperaturkompensationsfunktionfürSensor für das Thermoelement.
8Mit.Funktion zum Schutz vor Trennungen.
| Modell |
Umrissdimensionen |
Ausgangsgröße des Panels ((mm) |
Anmerkung |

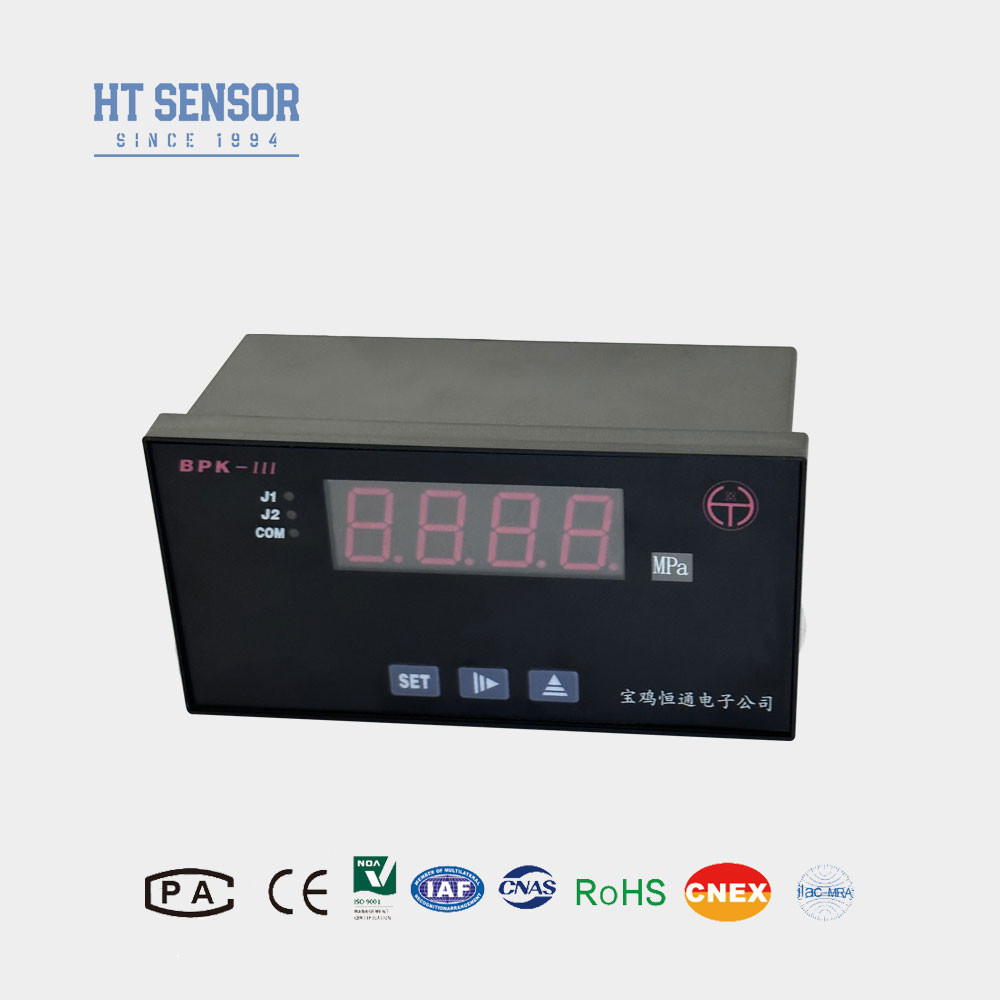

| BPK-IIIS1 |
160×80×80 (horizontale) |
152+0. Das ist alles.8× 76+0. Das ist alles.7 |
|
| BPK-IV |
96×48×112 (horizontale) |
92+0. Das ist alles.7×44+0. Das ist alles.5 |
|
| BPK-IIIN1 |
80 × 160 × 80 (vertikal) |
76+0. Das ist alles.7×152+0. Das ist alles.8 |
|

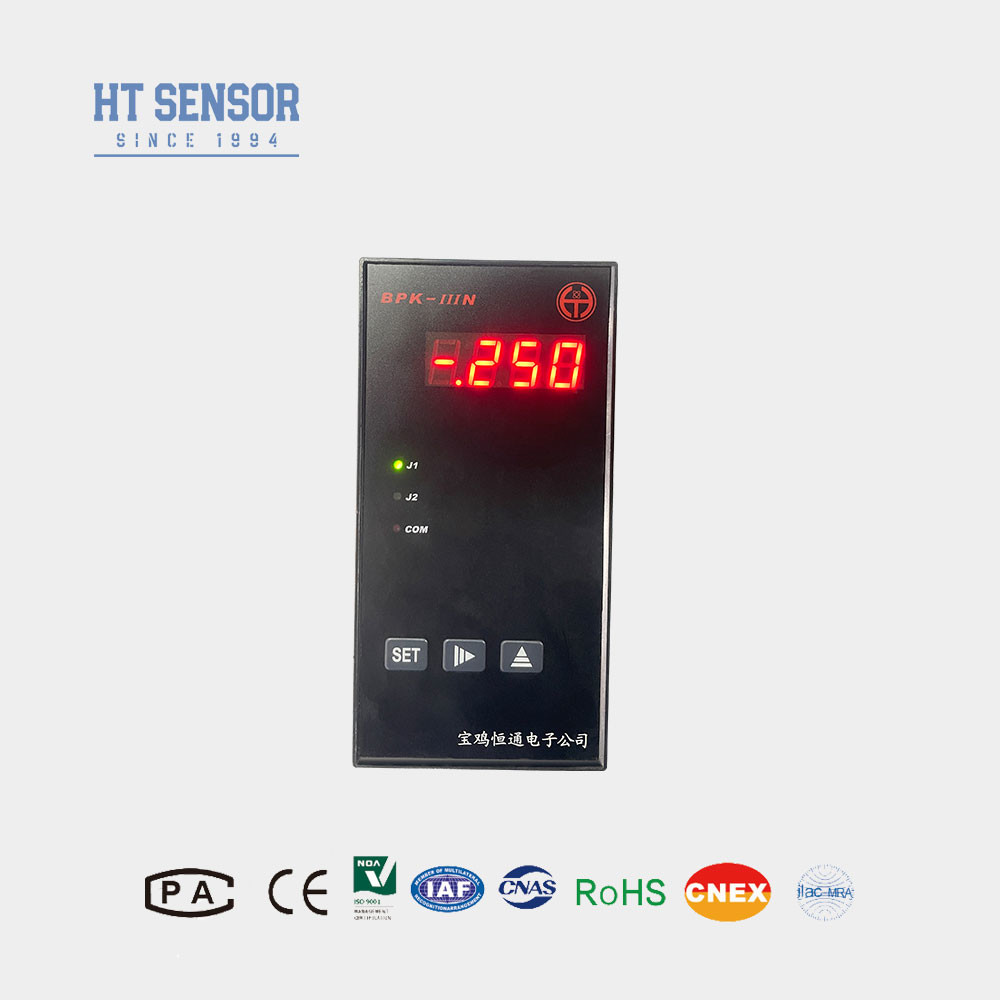

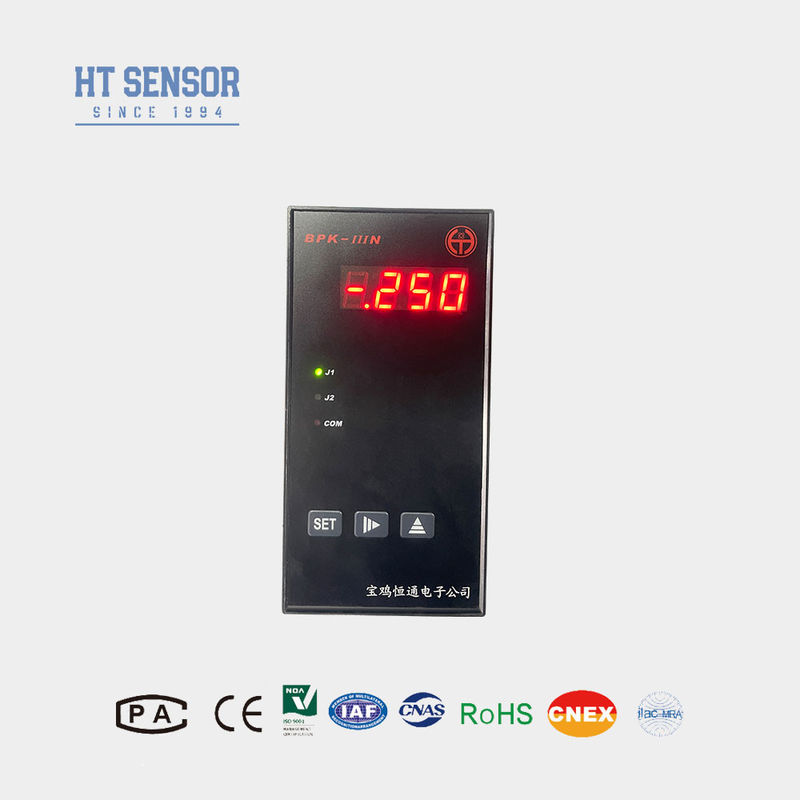

| BPK-IIIN2 |
48×96×112 (vertikal) |
44+0. Das ist alles.5×92+0. Das ist alles.7 |
|
| BPK-IIIF1 |
96 × 96 × 112 (Quadrat) |
92+0. Das ist alles.7×92+0. Das ist alles.7 |
|
| BPK-IIIF2 |
48×48×108 (Quadrat) |
44+0. Das ist alles.5×44+0. Das ist alles.5 |
mit J2-Alarmlampe ohne J2-Relee |
| BPK-IIIF3 |
72 x 72 x 112 |
67+0. Das ist alles.7× 67+0. Das ist alles.7 |
|
