Drucktransmitter-Sensor BP156-M
Einführung eines Mini-Drucktransmittersensors:

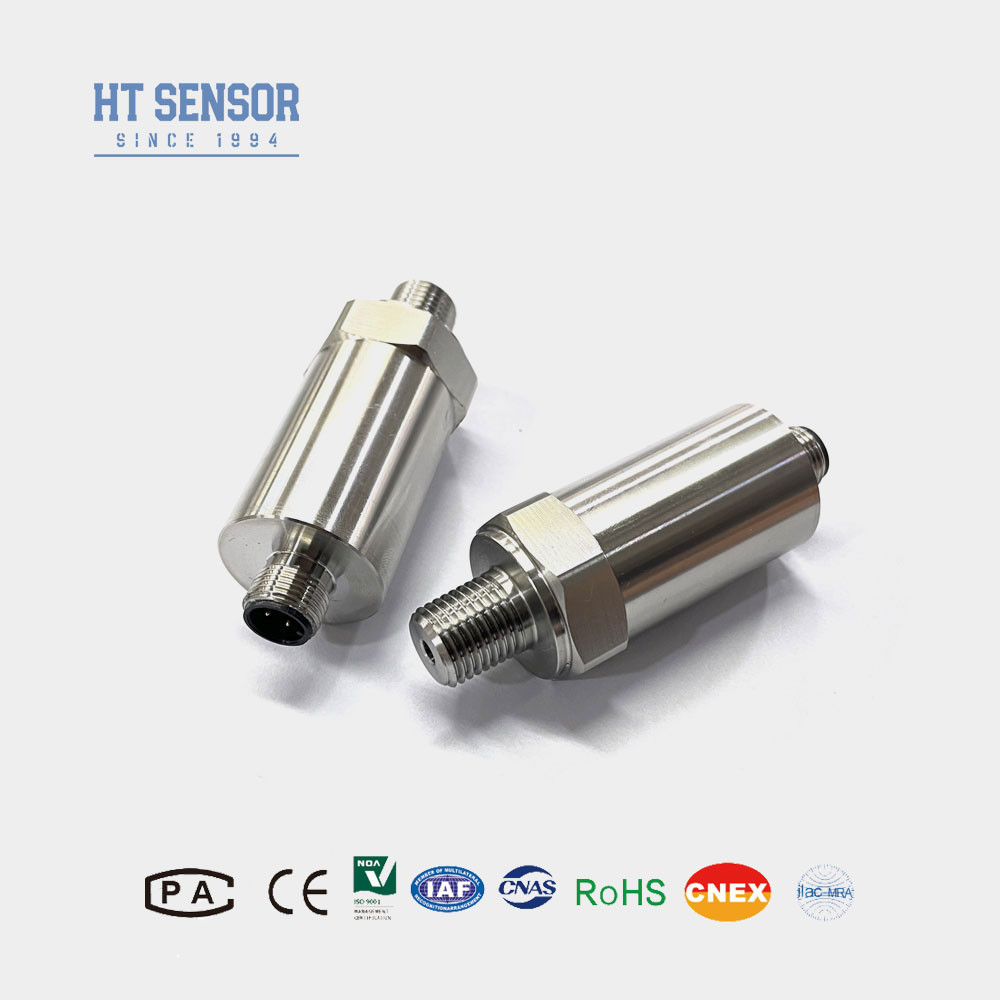

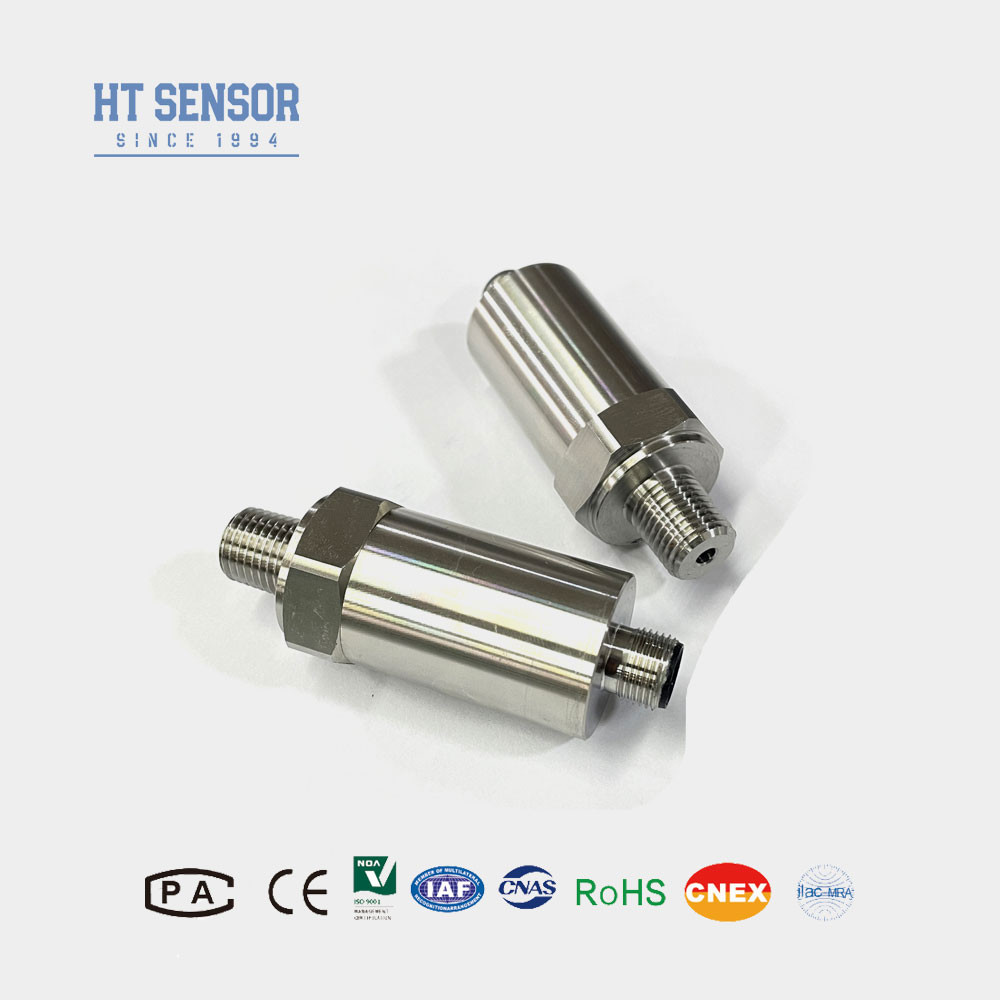

Der BP156-M Miniaturdrucktransmitter-Sensor verwendet einen piezoresistiven Drucksensor mit einem isolierten Edelstahldiaphragma als Signalempfindungselement.Nach automatischer Prüfung und Laser-Feinabstimmungskompensation, der in Edelstahl eingebaute Verstärkerkreislauf wandelt das Sensorsignal in ein Standard-Ausgangssignal um. Der Sender zeichnet sich durch seine Stabilität, Zuverlässigkeit, hervorragende Flexibilität,EmpfindlichkeitDiese Produkte finden breite Anwendungen in Industriezweigen wie Erdöl, chemische Industrie, Metallurgie, Kraftwerke, Hydrologie zur Druckmessung und -kontrolle.
Produktmerkmalemit einer Breite von mehr als 20 mm,:
1Temperaturbereich: -20 bis 85oC;
2- breiter Betriebstemperaturbereich von -40°C bis 125°C;
3. Hochleistungsdrucksensor;
4Verschiedene Ausgangsoptionen verfügbar: 4~20mA/0,5~4,5V/1~5V/0~5V;
5. Kompakte Abmessungen mit anpassbaren Größen;
6. M12 Steckverbinder enthalten;
7. OEM, ODM und Anpassungsdienste angeboten.
Anwendungenmit einer Breite von mehr als 20 mm,:
1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl.
2. in der Schifffahrt und in der Luftfahrt eingesetzt.
3. in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie eingesetzt.
4. in hydraulischen und pneumatischen Steuerungssystemen verwendet.
| Leistungsparameter mit einer Breite von mehr als 20 mm,: |
| Messbereich |
0 kPa ~ 10 kPa...20 MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 1 ist die Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 2 zu überprüfen. |
| Wiederholbarkeit und Hysterese |
0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität |
Der Wert der Verbrennungsmenge ist in der Regel von ± 0,1% F.S./Jahr (Typ.) ± 0,2% F.S./Jahr (Max.) zu messen. |
| Temperaturverschiebung zum Nullpunkt |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion |
2.4Khz |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Ex ia IIC T6 Ga |
| Schutzbewertung |
IP65 |
| O-Ring Siegel |
mit einer Breite von nicht mehr als 15 mm |
| Gewicht |
~ 0,05 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
1Bei der Auswahl eines Produkts stellen Sie bitte sicher, dass das Prüfmedium mit dem Kontaktteil des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, dass explosionssichere Produkte kein digitales Display enthalten.
3Um den zuverlässigen Betrieb des Produkts zu gewährleisten, empfiehlt es sich, Blitzschutzvorrichtungen vor Ort zu installieren und sicherzustellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
4. Kabel Ohne Kabel standardmäßig. Bei Bedarf sind drei Materialien verfügbar. Wenn keine speziellen Anweisungen vorliegen, können Polyethylenkabelmaterialien verwendet werden. Wenn Sie ein anderes Kabelmaterial benötigen, können Sie das Kabel mit einem anderen Material verwenden.Bitte im Bestellformular angeben.
5Bei besonderen Anforderungen wie starker Schwingung, sofortiger Aufprallkraft, starker elektromagnetischer oder HF-Störung teilen Sie uns bitte mit und geben Sie dies in der Bestellung an.
| Bestellleitfadenmit einer Breite von mehr als 20 mm, |
| BP15X |
Analogdrucktransmitter |
| |
Code |
Entwurf des Baus |
| 5 |
Packard-Stecker |
6 |
Versiegeltes Direkt-Ausgangskabel 1,5 Meter |
| 7 |
Mini-Hirschmann-Anschluss |
8 |
Großer Hirschmann-Anschluss |
| |
Messbereich |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
oder MPa |
X: Anzeigt den tatsächlichen Messbereich |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
|
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere (Flanke) |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel versiegelte Steckdose 1,5 m |
| B4 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
Häufige Fragen:
1F: Welche Eigenschaften haben Ihre Drucksensoren?
A: Hohe Präzision, langlebig, hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte anpassen, um spezifische Bedürfnisse zu erfüllen. Wir bieten OEM- und ODM-Dienste an.
3Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätte kann bis zu 30.000 Drucksensortransmitter pro Monat produzieren, so dass wir gut ausgestattet sind, um die Bedürfnisse von Großaufträgen zu erfüllen.Es wird empfohlen, sich im Voraus an unser Vertriebsteam zu wenden, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4F: Wie lange dauert die allgemeine Vorlaufzeit?
A: Standardmodell 5 bis 8 Werktage.
5. F: Wie ist der Preis des Produkts? Gibt es Rabatte?
A: Wettbewerbsfähige Preise, Rabatte für Großbestellungen oder langfristige Partner.
6. F: Was ist die Garantiezeit Ihres Produktes? Was ist mit dem Kundendienst?
A: Unsere Garantiezeit beträgt 24 Monate nach Lieferung, Antworten auf Ihre Frage innerhalb von 24 Stunden nach dem Verkauf, Fernleitung über das PC-Netzwerk jederzeit.
