HT-Serie Diffusioniertes Silizium-Wandler BP93420IB Drucktransmittersensor für konsistente Messungen
Product Details
| Modellnummer: | BP93420-IB | Leistung: | 5VDC /12-32VDC |
|---|---|---|---|
| Ausgabe: | 0.5-4.5V 4-20mA 0-10v UND so weiter | Langfristige Stabilität: | +-0,15% F.S./Jahr (Typ.) |
| Wohnmaterial: | 316L. oder 304SS | Drucktyp: | Messdruck, absoluter Druck, versiegelter Druck |
| Faden: | M20*1.5 / G1/2 oder OEM | Messmedium: | Luft. Wasseröl |
| Genauigkeitsnote: | 00,5%, 0,25% | Druckbereich: | - 100 KPa ~ 0-10 KPa... 100 MPa |
| Hervorheben |
Diffusioniertes Siliziumtransducer-Drucktransmittersensor,BP93420IB Drucktransmittersensor,Konsistente Messungen Drucktransmittersensor |
||
Product Description

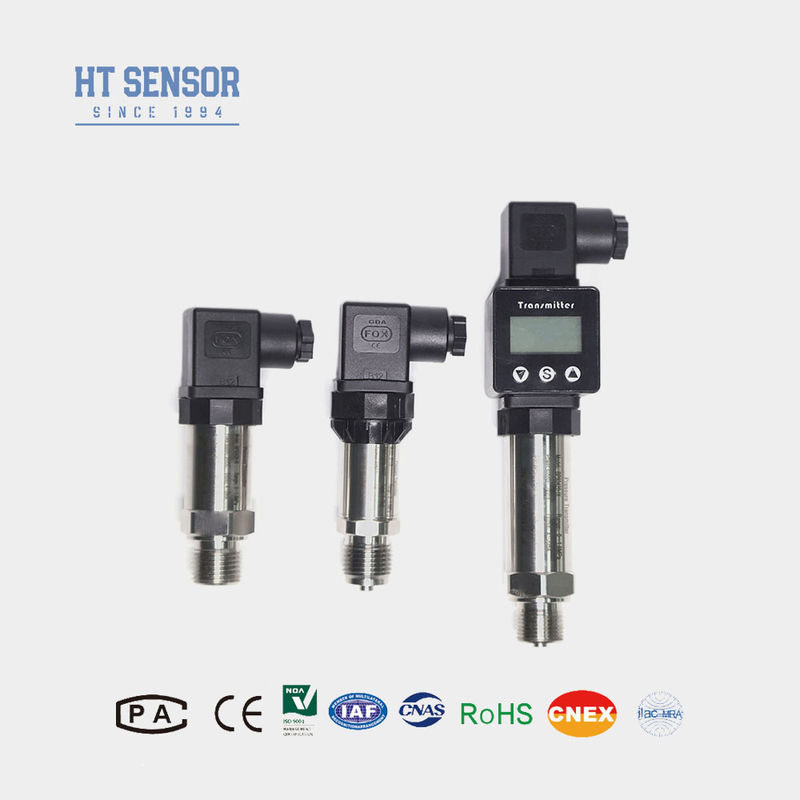

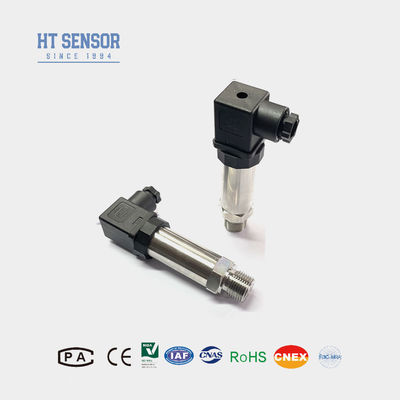

HT-Serie Diffusioniertes Silizium-Wandler BP93420IB Drucktransmittersensor für konsistente Messungen
BP93420IB Druckübertrager-Sensor
Einführung des Druckmesssensors:
Der BP93420IB-Drucktransmitter-Sensor ist ein Messgerät, das den Druck eines Flüssig-, Gas- oder Dampfmediums erfasst und in eine standardmäßige elektrische Leistung umwandelt.Es erkennt Druckveränderungen durch einen eingebauten Drucksensor, die die physikalische Druckgröße in ein entsprechendes elektrisches Signal wie 4-20mA, 0-5V oder digitale Signale umwandelt.
Der Drucktransmitter besteht aus Isolierfilm, Sensor und elektronischem Stromkreis.Die Verformung wird vom Sensor erkannt und in das entsprechende elektrische Signal umgewandeltDer elektronische Schaltkreis verstärkt und korrigiert das elektrische Signal und gibt schließlich das Standard-Strom/Spannung/Digitalsignal aus.
| Leistungsparameter des Drucktransmittersensors | |
| Messbereich | - 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit | 00,1% FS |
| Hysterese | 00,1% FS |
| Langfristige Stabilität | ± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt | Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Temperaturverschiebung in voller Skala | Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Kompensationstemperatur | 0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex ia IIC T6 Ga |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,25 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC |
Produktmerkmalemit einer Breite von mehr als 20 mm,:
- Der Drucktransmitter verfügt über einen breiten Messbereich, eine langlebige Edelstahlkonstruktion und verschiedene Druckschnittstellen, um unterschiedlichen Anwendungsbedürfnissen gerecht zu werden.
- Das kompakte und leichte Design ermöglicht eine einfache Installation und Integration in räumlich begrenzte Umgebungen.
- Mit hoher Präzision und einer rein rostfreien Stahlkonstruktion sorgt dieser Druckmessgerät für genaue und zuverlässige Druckmessungen.
- Darüber hinaus bietet es die Möglichkeit, einen LED- oder LCD-Display-Kopf für eine bequeme Drucküberwachung und -anzeige vor Ort hinzuzufügen.
Anwendungenmit einer Breite von mehr als 20 mm,:
- Drucktransmitter werden in verschiedenen Industriezweigen wie der Petrochemie, der Metallurgie, der Elektrizität, der Luft- und Raumfahrt, des Umweltschutzes und anderen Bereichen weit verbreitet.
- Sie werden verwendet, um den Druck von Rohren, Behältern, Lagertanks und anderen Geräten zu überwachen, um einen sicheren und zuverlässigen Produktionsprozess sicherzustellen.Drucktransmitter werden auch in wissenschaftlichen Forschungsbereichen wie Meteorologie und Hydrologie verwendet
| Bestellspitzen des Drucktransmittersensors |
1Bei der Auswahl des Produkts vergewissern Sie sich, dass das Prüfmedium mit dem Kontaktteil des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, dass explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung mit LCD- oder LED-Displaykopf des Transduzors sollte die Übertragungsleistung nicht weniger als 20 VDC betragen.
4. Um den zuverlässigen Betrieb des Produkts zu gewährleisten,Es wird empfohlen, dass die Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind..
5Der Nennbetriebstemperaturbereich eines O-Rings aus Fluorgummi beträgt -20°C bis 250°C. Bei einer Betriebstemperatur des Produkts unter -20°C sollte ein EPDM-O-Siegelring gewählt werden.
6. Das Standardprodukt ist ohne Kabel, wenn nötig, wenden Sie sich bitte an das Verkaufspersonal.Verwenden Sie kein Kabel oder Polyethylenkabelmaterial ohne spezielle Anweisungen..Wenn Sie ein anderes Kabelmaterial benötigen, geben Sie es bitte in der Bestellung an.
7. Im Falle starker Schwingungen, sofortiger Aufprallkräfte, starker elektromagnetischer oder Radiofrequenzstörungen und anderer besonderer Anforderungen informieren Sie bitte unsere Firma und geben Sie dies in der Bestellung an.
| Bestellleitfaden für den Drucktransmitter | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| IB | Generaldrucktransmitter | IX. | Anzeige Drucktransmitter | |||||
| IE | Stoßfeste Luftdruckübertrager | IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter | |||||
| Wenn | Feuchtigkeitsdichtes Drucktransmitter | IIE/IIIE | Allgemeine/Anzeige-Drucktransmitter | |||||
| In | Luftkonditionierendes spezielles Drucktransmitter | |||||||
| IC | Hochtemperaturdrucktransmitter | |||||||
| IQ1/IQ2 | Große Membran / Hochtemperaturdrucktransmitter | |||||||
| Messbereich | - Oh, nein.1. . .0 ~ 0.01...100 MPa | |||||||
| (0-X) Kpa oder MPa | X: Zeigt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Druckverbindung | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Andere | |||||||
| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | 2088 Gewerbliche Gehäuse | |||||||
| B5 | 2088 Industriehülle mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können die Produkte auf spezifische Bedürfnisse anpassen. Wir bieten OEM- und ODM-Dienstleistungen an.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse großer Aufträge zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6F: Was ist die Garantie Ihrer Produkte?
A:Unsere Produkte haben eine begrenzte Garantie von 12 bis 18 Monaten ab Versanddatum bis zum ursprünglichen Käufer. Hengtong ersetzt oder repariert fehlerhafte Produkte kostenlos.Diese Garantie gilt nicht für Geräte, die geändert wurden.Missbraucht, vernachlässigt.
