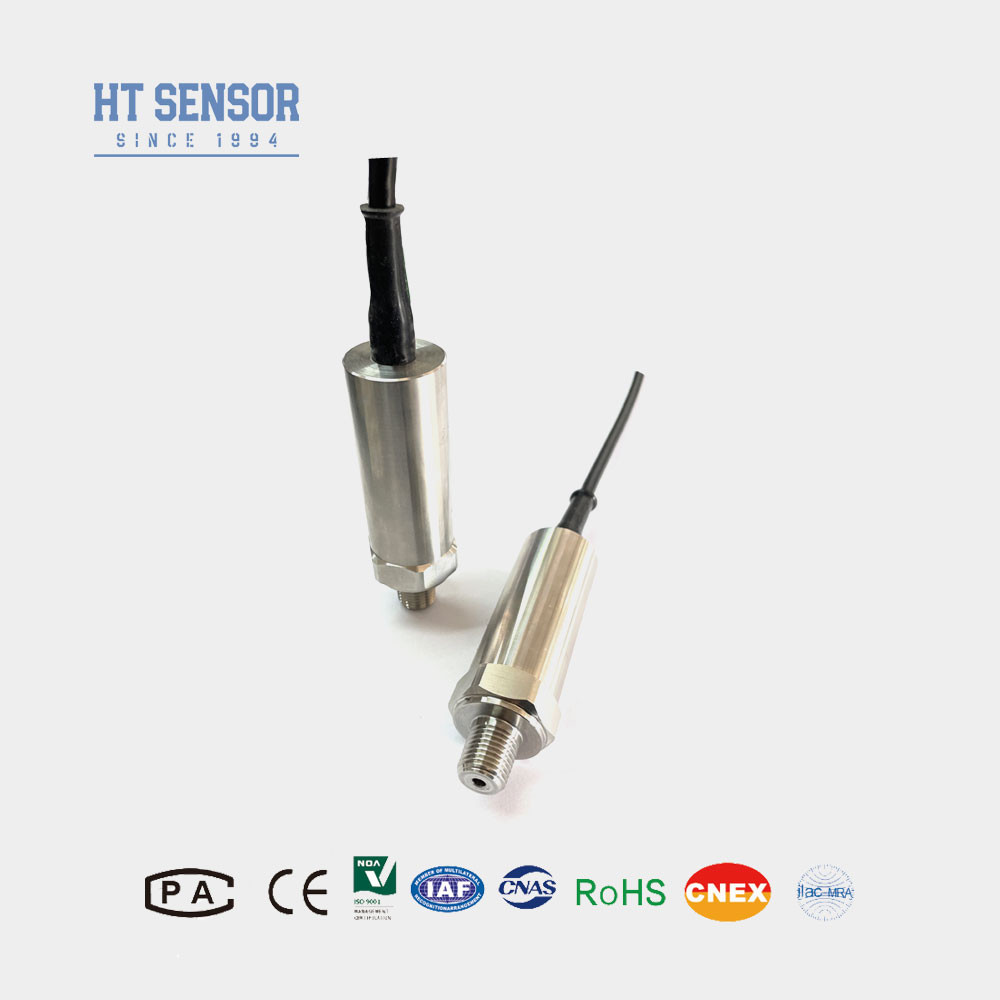

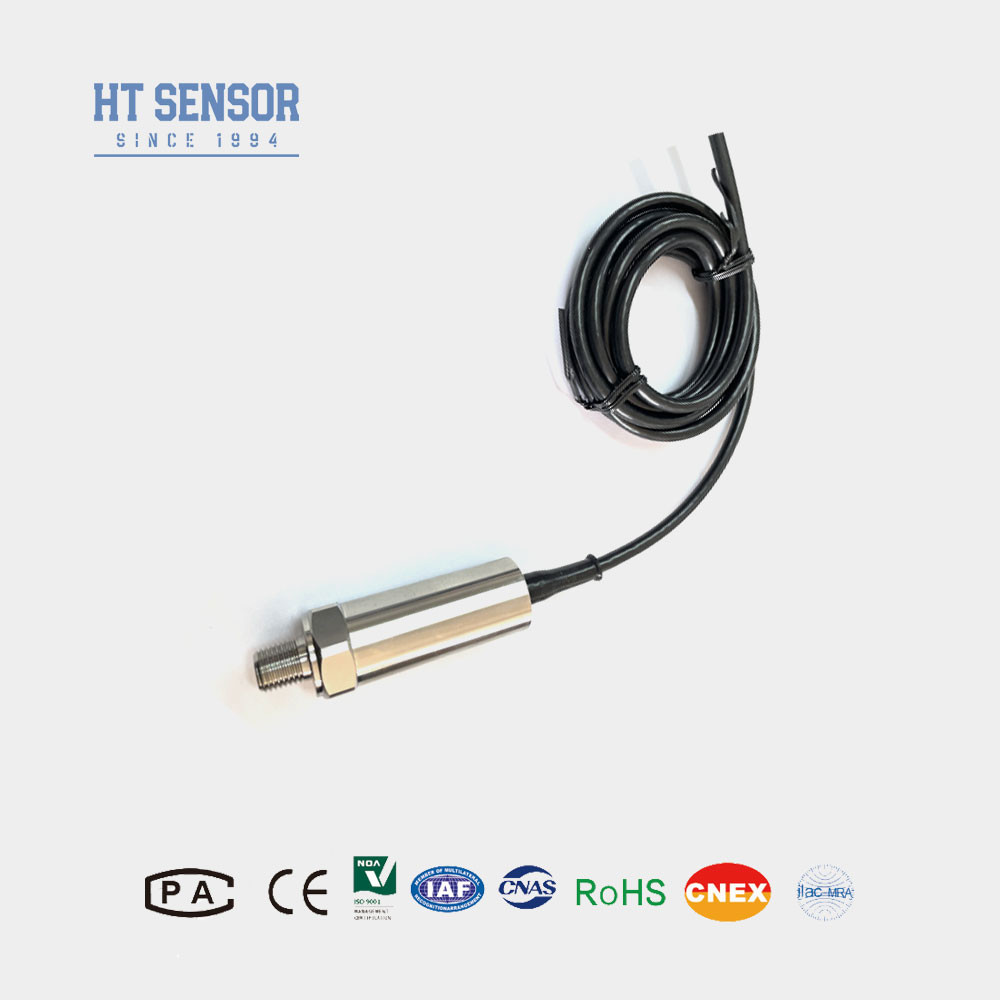

BP93420I Drucktransmitter Sensor
Einführung des Druckmesssensors:
Der BP93420I-Drucktransmittersensor verwendet einen importierten hochpräzisen und hochstabilen Druckempfindlichen Chip.Der empfindliche Chip verwendet einen fortschrittlichen mikromechanischen Ätzverfahren, um eine Wheatstone-Brücke zu bilden, indem vier hochpräzise Widerstände über die Siliziumwafer diffundiert werdenAufgrund des piezoresistiven Effekts ändern sich die Widerstandswerte der vier Brückenarmwiderstände, die Brücke ist unausgeglichen,und das empfindliche Element erzeugt ein elektrisches Signal, das der Druckänderung entsprichtDas elektrische Ausgangssignal wird durch den nichtlinearen Korrekturkreis verstärkt und kompensiert, und das Spannungs- und Stromsignal entsprechen linear dem Eingangsdruck.
| Leistungsparameter des Drucktransmittersensors |
| Messbereich |
- 100kPa... 0kPa ~ 10kPa... 60MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit |
00,1% FS |
| Hysterese |
00,1% FS |
| Langfristige Stabilität |
± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt |
Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Temperaturverschiebung in voller Skala |
Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Ex ia IIC T6 Ga |
| Schutzbewertung |
IP65 |
| O-Ring Siegel |
mit einer Breite von nicht mehr als 15 mm |
| Gewicht |
~ 0,25 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
Produktmerkmalemit einer Breite von mehr als 20 mm,:
- Der Drucktransmitter verfügt über einen breiten Messbereich, eine langlebige Edelstahlkonstruktion und verschiedene Druckschnittstellen, um unterschiedlichen Anwendungsbedürfnissen gerecht zu werden.
- Das kompakte und leichte Design ermöglicht eine einfache Installation und Integration in räumlich begrenzte Umgebungen.
- Mit hoher Präzision und einer rein rostfreien Stahlkonstruktion sorgt dieser Druckmessgerät für genaue und zuverlässige Druckmessungen.
Anwendungenmit einer Breite von mehr als 20 mm,:
1Der Druckmessgerät ist speziell für die präzise Messung von Gasen und Flüssigkeiten aus Edelstahl ausgelegt.aus 316L Edelstahl gefertigt, um Haltbarkeit und Zuverlässigkeit zu erhöhen.
2Es wird in der Marine- und Luftfahrtindustrie eingesetzt, wo eine präzise Druckmessung für Sicherheit und Leistung unerlässlich ist.
3Zusätzlich zu den Anwendungen in der Marine und in der Luftfahrt wird dieser Drucktransmitter auch in verschiedenen industriellen Prozessen eingesetzt, einschließlich Erdöl, Chemie, Metallurgie,Stromerzeugung, und Hydrologie.
4Es wird häufig in hydraulische und pneumatische Steuerungssysteme integriert, um eine genaue Druckmessung für einen effizienten Betrieb des Systems zu liefern.
| Bestellspitzen des Drucktransmittersensors |
1Bei der Auswahl des Produkts vergewissern Sie sich, dass das Prüfmedium mit den Kontaktteilen des Produkts kompatibel ist.2Bei der Bestellung ist zu beachten, dass explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3. Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, empfiehlt es sich, Blitzschutzvorrichtungen vor Ort zu installieren und sicherzustellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
4. Es gibt kein Kabel standardmäßig. Wenn nötig, können Sie im Voraus kommunizieren. Es gibt drei Arten von Materialien zur Auswahl. Wenn Sie ein anderes Kabelmaterial benötigen,Bitte im Bestellformular angeben.
5Bei besonderen Anforderungen wie starker Schwingung, sofortiger Aufprallkraft, starker elektromagnetischer oder HF-Störung teilen Sie uns bitte mit und geben Sie dies in der Bestellung an.
| Bestellleitfaden für den Drucktransmitter |
| BP93420XX |
Drucktransmitter |
| |
Code |
Entwurf des Baus |
| IB |
Generaldrucktransmitter |
IX. |
Anzeige Drucktransmitter |
| IE |
Stoßfeste Luftdruckübertrager |
IIC/III |
Industrielle allgemeine/ Anzeigendrucktransmitter |
| Wenn |
Feuchtigkeitsdichtes Drucktransmitter |
IIE/IIIE |
Allgemeine/Anzeige-Drucktransmitter |
| In |
Luftkonditionierendes spezielles Drucktransmitter |
|
|
| IC |
Hochtemperaturdrucktransmitter |
|
|
| IQ1/IQ2 |
Große Membran / Hochtemperaturdrucktransmitter |
|
|
| |
Messbereich |
- Oh, nein.1. . .0 ~ 0.01...100 MPa |
| (0-X) Kpa oder MPa |
X: Zeigt den tatsächlichen Messbereich an |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 Stecker |
| B3 |
Versiegelte Kabel-Ausgabe |
| B4 |
2088 Gewerbliche Gehäuse |
| B5 |
2088 Industriehülle mit Anzeige |
| B6 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können die Produkte auf spezifische Bedürfnisse anpassen. Wir bieten OEM- und ODM-Dienstleistungen an.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse großer Aufträge zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6F: Was ist die Garantie Ihrer Produkte?
A:Unsere Produkte haben eine begrenzte Garantie von 12 bis 18 Monaten ab Versanddatum bis zum ursprünglichen Käufer. Hengtong ersetzt oder repariert fehlerhafte Produkte kostenlos.Diese Garantie gilt nicht für Geräte, die geändert wurden.Missbraucht, vernachlässigt.
