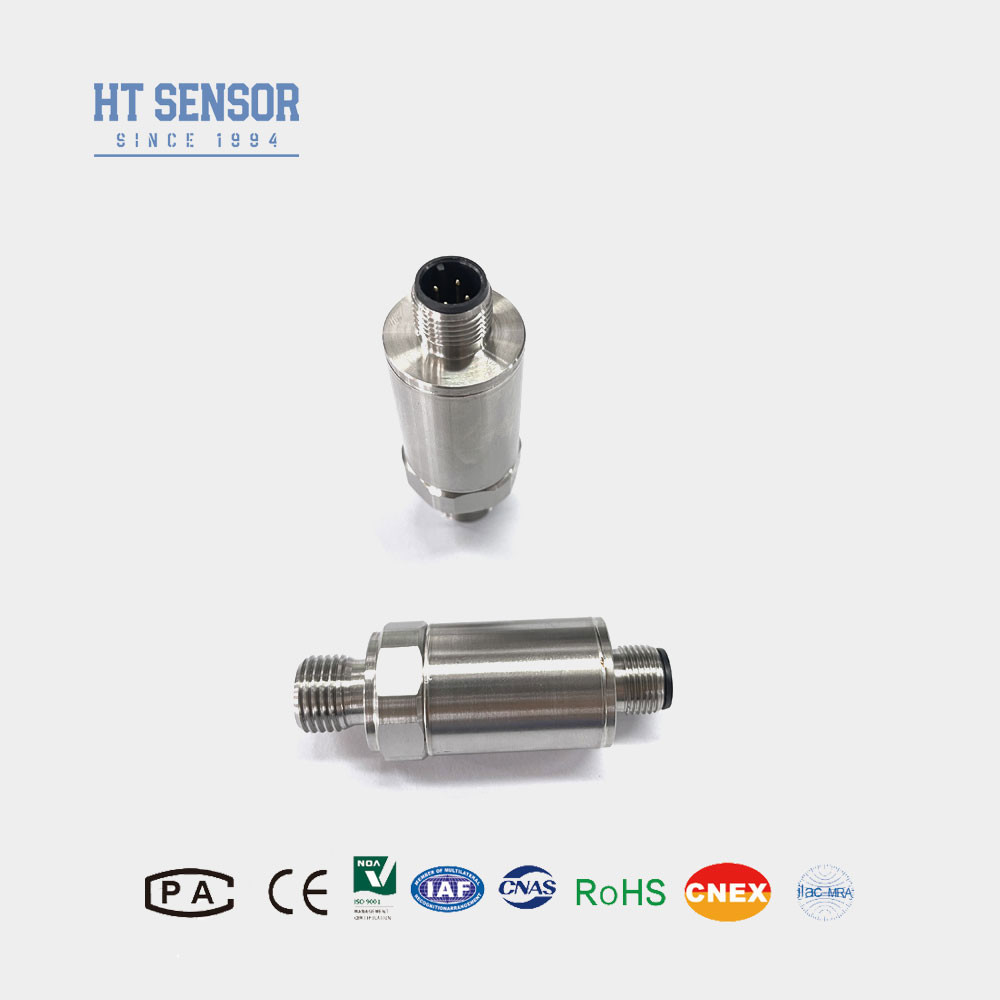

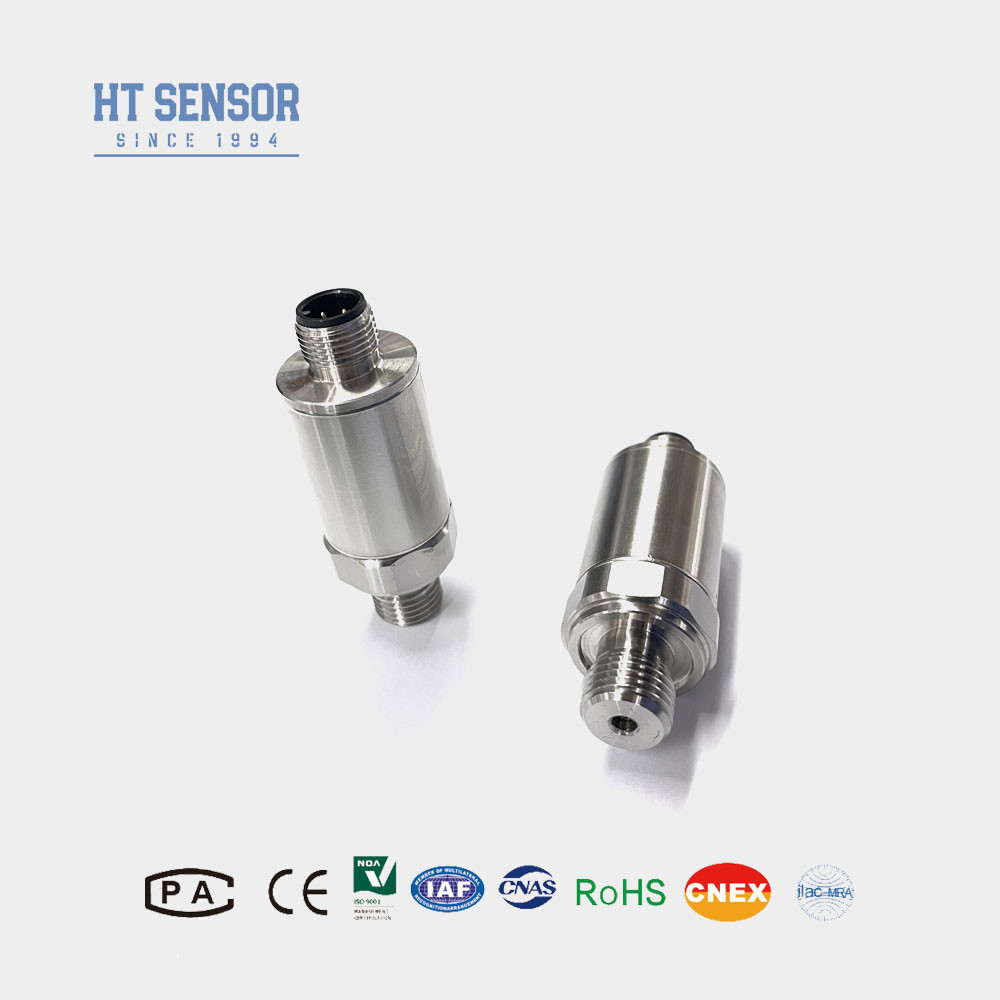

Der BP156 Mini-Industrialdrucksensor ist ein kompakter, stangförmiger Drucksensor, der einen hochzuverlässigen Silizium-Piezoresistiv-Drucksensor als empfindlichen Kern verwendet.und durchläuft eine Temperaturkompensation, digitale Schaltkreislaufkorrektur und Signalkonditionierung, um Standard-Industrieanwendungen und Netzwerksignale auszugeben.Prozessüberprüfung und Härtung, zyklische Belastungsbelastung, Alterung, Umweltsimulationsprüfung zur Gewährleistung von Stabilität und Zuverlässigkeit.
Produktmerkmalemit einer Breite von mehr als 20 mmÜbertrager:
1Weite Messbereiche, Edelstahlkonstruktion.
2Kompaktes und leichtes Design.
3.Hohe Präzision, alles aus Edelstahl.
Anwendungenmit einer Breite von mehr als 20 mmÜbertrager:
1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl
2. in der Schifffahrt und Luftfahrt eingesetzt
3. in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie verwendet
4. in hydraulischen und pneumatischen Steuerungssystemen verwendet
| Leistungsparameter mit einer Breite von mehr als 20 mmÜbertrager: |
| Messbereich |
0 kPa ~ 10 kPa...20 MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese |
0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität |
Der Wert der Verbrennungsmenge ist in der Regel von ± 0,1% F.S./Jahr (Typ.) ± 0,2% F.S./Jahr (Max.) zu messen. |
| Temperaturverschiebung zum Nullpunkt |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion |
2.4Khz |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Ex ia IIC T6 Ga |
| Schutzbewertung |
IP65 |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
| Auswahlbeispielemit einer Breite von mehr als 10 mm, |
- 1Bei der Auswahl des Produkts vergewissern Sie sich, dass das Prüfmedium mit dem mit dem Produkt in Kontakt kommenden Material kompatibel ist.
- 2Bei der Bestellung ist zu beachten, dass explosionssichere Produkte keine digitalen Displayköpfe enthalten.
- 3Um den zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, Blitzschutzvorrichtungen vor Ort zu installieren und sowohl das Produkt als auch die Stromversorgung ordnungsgemäß zu erden.
- 4Der Nennbetriebstemperaturbereich von O-Ringen aus Fluorgummi beträgt -20°C bis 250°C. Falls die Betriebstemperatur des Produkts unter -20°C fällt, sollten stattdessen EPDM-O-Ringdichtungen ausgewählt werden.
- 5. Standardmäßig sind keine Steckverbinder oder Kabel enthalten; bitte wenden Sie sich jedoch bei Bedarf im Voraus an Ihren Vertriebsmitarbeiter, da Sie aus drei Materialien wählen können.Sofern nicht anders angegeben, werden Polyethylenkabelmaterialien verwendet. Falls ein anderes Kabelmaterial erforderlich ist, geben Sie dies bitte im Bestellformular an.
- 6Im Falle von besonderen Anforderungen wie starker Schwingung, sofortiger Aufprallkraft oder starker elektromagnetischer oder HF-Störungen teilen Sie uns dies bitte mit und geben Sie dies in Ihrer Bestellung an.
| Bestellleitfaden |
| BP15X |
Analogdrucktransmitter |
| |
Code |
Entwurf des Baus |
| 5 |
Packard-Stecker |
6 |
Versiegeltes Direkt-Ausgangskabel 1,5 Meter |
| 7 |
Mini-Hirschmann-Anschluss |
8 |
Großer Hirschmann-Anschluss |
| |
Messbereich |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
oder MPa |
X: Anzeigt den tatsächlichen Messbereich |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
|
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere (Flanke) |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel versiegelte Steckdose 1,5 m |
| B4 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können die Produkte auf spezifische Bedürfnisse anpassen. Wir bieten OEM- und ODM-Dienstleistungen an.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse großer Aufträge zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6F: Was ist die Garantie Ihrer Produkte?
A: Unsere Garantiezeit ist 24 Monate nach dem Versand, und unser After-Sales wird mit Ihren Fragen in 24 Stunden antworten, Fernanleitung durch PC-Netzwerk istimmer verfügbar.
