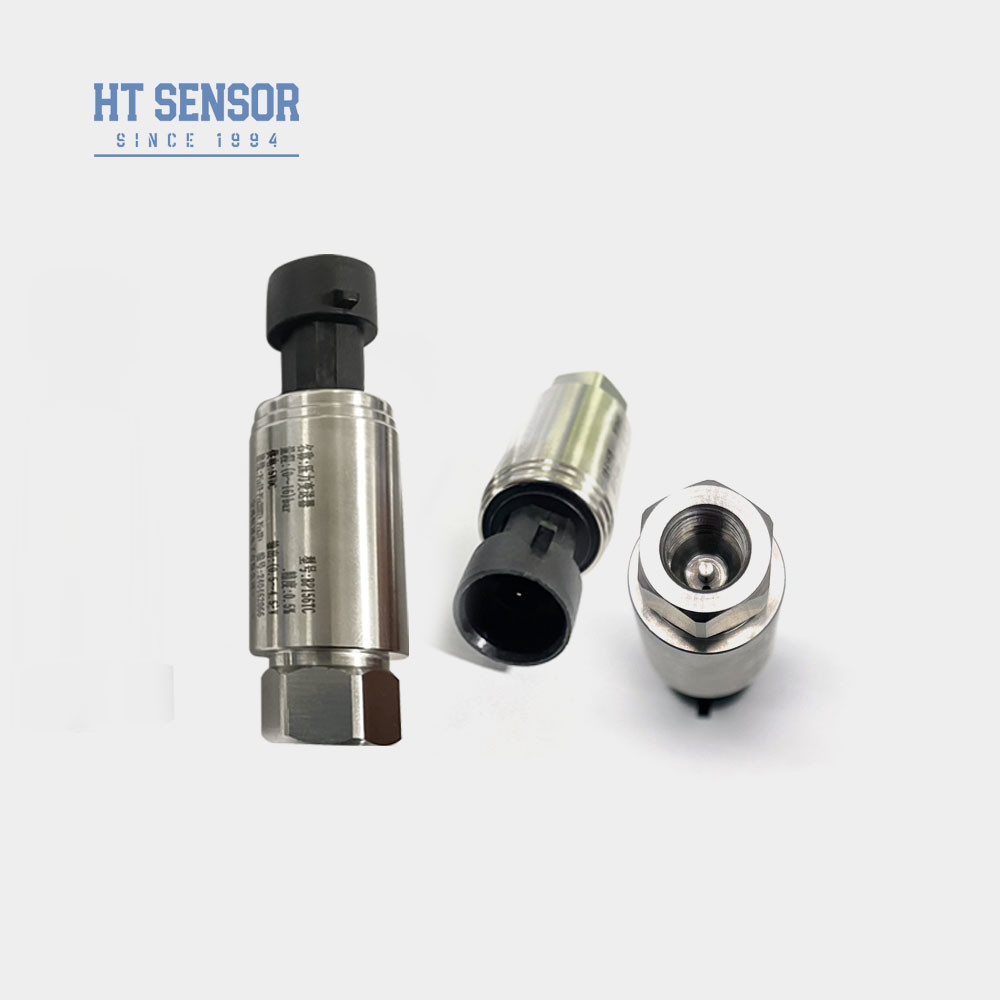

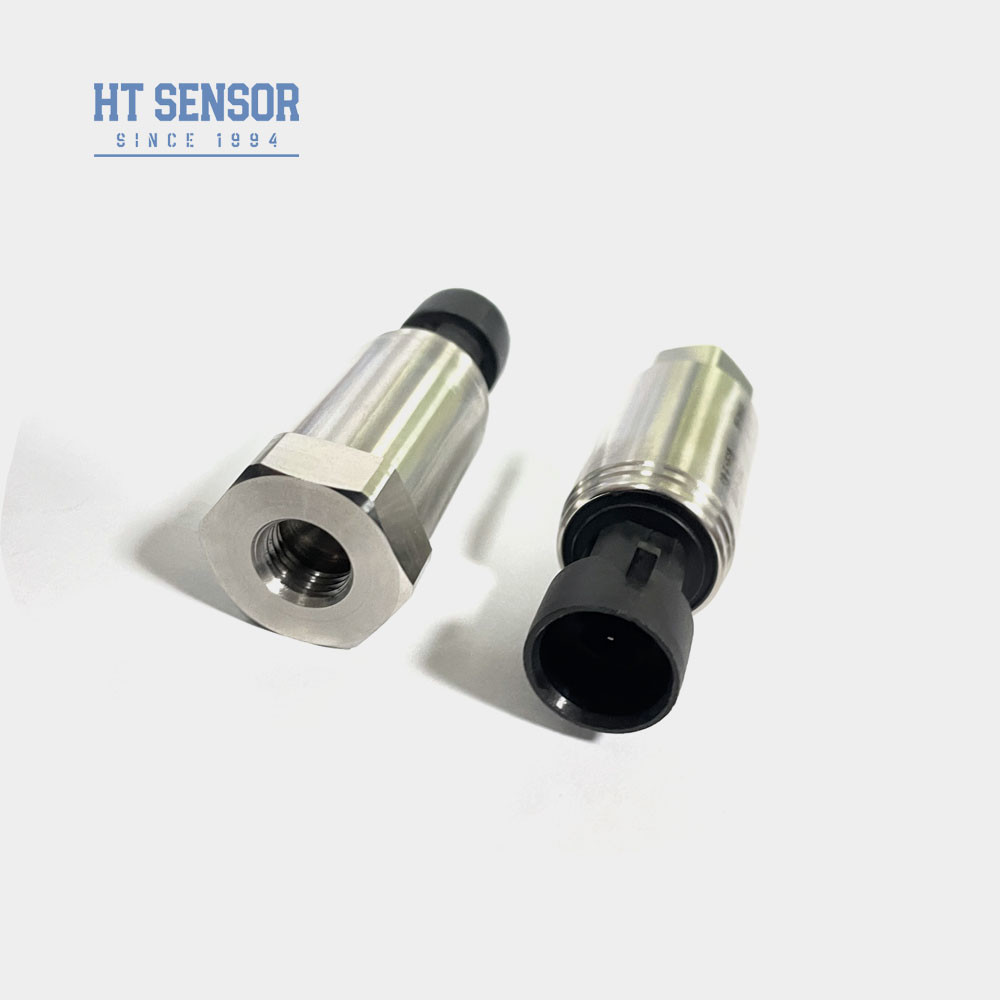

BP155 DrucksensorSender
Einführung des industriellen DrucksensorsÜbertrager:
BP155 kleine Industriedrucksensor-Sender ist ein kostengünstiger Druck-Sender von unserer Firma,mit einem Flachfilm-Sensorkern und einem speziell angepassten Verstärkerkreislauf, lineare Korrektur und Temperaturkompensation, kann den Bedarf an Druckmessung und -steuerung unter unterschiedlichen Umweltbedingungen erfüllen.Alle Parameter sind streng kontrolliert.. Das gesamte Produkt hat die strenge Prüfung und Alterungsscreening von Komponenten, Halbfertigprodukten und Fertigprodukten durchlaufen, und das Produkt hat eine gute Konsistenz, Anti-Interferenz,Fähigkeit gegen Überlastung und hohe Stabilität.
BP155 Drucktransmitter verfügt über einen umgekehrten Polaritätsschutz, kann langfristig stabil und zuverlässig arbeiten und wird weit verbreitet in Klimaanlagen, Kühlsystemen, Kompressoren, automatischen Produktionslinien,Luftfahrzeug-Hydrauliksteuerung und andere Bereiche.
ProduktmerkmalevonIndustrielle DruckmessgeräteÜbertrager:
1Weite Messbereiche, Edelstahlkonstruktion, unterschiedliche Druckschnittstellen.
2Kompaktes und leichtes Design.
AnwendungenvonIndustrielle DruckmessgeräteÜbertrager:
1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl.
2. in der Schifffahrt und in der Luftfahrt eingesetzt.
3. verwendet in hydraulischen und pneumatischen Steuerungssystemen.
| LeistungsparametervonIndustrielle DruckmessgeräteÜbertrager: |
| Messbereich |
0 kPa ~ 10 kPa...20 MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese |
0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität |
Der Wert der Verbrennungsmenge ist in der Regel von ± 0,1% F.S./Jahr (Typ.) ± 0,2% F.S./Jahr (Max.) zu messen. |
| Temperaturverschiebung zum Nullpunkt |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion |
2.4Khz |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Schutzbewertung |
IP65 |
| Gewicht |
~ 0,25 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
1Bei der Auswahl eines Produkts ist sicherzustellen, dass das Medium mit der Prozessflüssigkeit kompatibel ist, die mit dem zu prüfenden Produkt in Berührung kommt.
2. Bitte beachten Sie bei der Bestellung, dass explosionssichere Produkte nicht mit digitalen Displays geliefert werden.
3Bei der Bestellung eines Senders mit LCD- oder LED-Displaykopf ist sicherzustellen, dass die Stromversorgung des Senders mindestens 20 VdC beträgt.
4Um den zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, Blitzschutzvorrichtungen vor Ort zu installieren und die korrekte Erdung des Produkts mit der Stromversorgung sicherzustellen.
5Der Nennbetriebstemperaturbereich von O-Ringen aus Fluorgummi beträgt -20°C bis 250°C. Ist die Betriebstemperatur des Produkts unter -20°C, so sollten stattdessen EPDM-O-Ringe ausgewählt werden.
6. Standardmäßig werden Kabel ohne Stecker und Kabelleitungen mit einer Länge von 1,5 m und drei Materialien zur Auswahl bereitgestellt.Wird ein Polyethylenkabelmaterial verwendet. Wenn ein anderes Kabelmaterial erforderlich ist, geben Sie dies bitte im Bestellformular an.
7.Im Falle von besonderen Anforderungen wie starke Vibrationen, plötzliche Schocks oder starke elektromagnetische oder HF-Störungen, teilen Sie uns dies bitte mit und geben Sie dies in Ihrem Bestellformular an.
| Bestellleitfaden |
| BP15X |
Analogdrucktransmitter |
| |
Code |
Entwurf des Baus |
| 5 |
Packard-Stecker |
6 |
Versiegeltes Direkt-Ausgangskabel 1,5 Meter |
| 7 |
Mini-Hirschmann-Anschluss |
8 |
Großer Hirschmann-Anschluss |
| |
Messbereich |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
oder MPa |
X: Anzeigt den tatsächlichen Messbereich |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
|
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere (Flanke) |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel versiegelte Steckdose 1,5 m |
| B4 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
