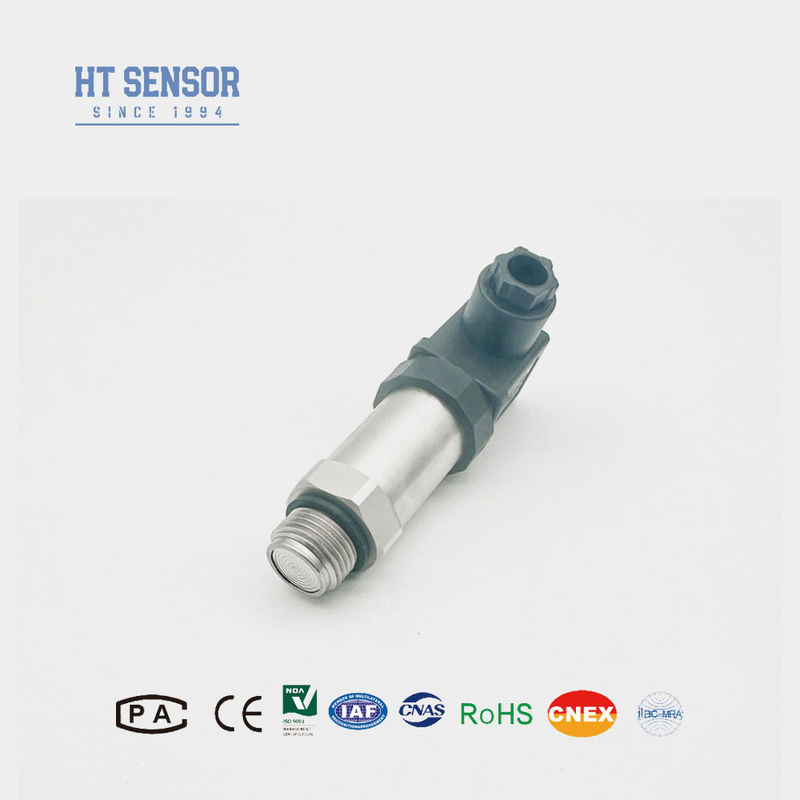

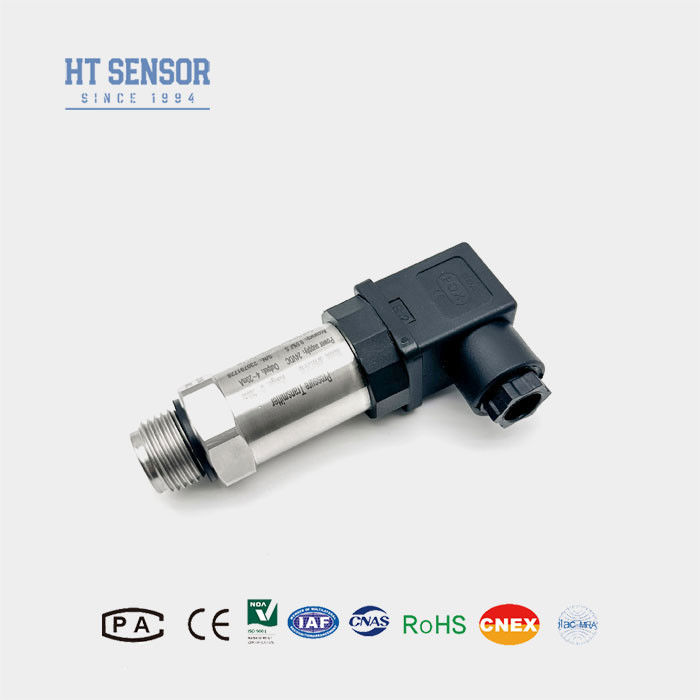

BPHT24Flush-Diaphragma-Druckmessgerät
Einführung eines industriellen Drucksensors mit Spülzellen:
Der BPHT24-Typ Spüldiaphragma-Drucksensor-Sender verwendet als Messelement einen mit Silizium isolierten Ölkern mit Plattendiaphragma der HT-Serie.Alle Komponenten sind in einem Gehäuse aus Edelstahl eingeschlossen, das das Sensorsignal in das vom Kunden benötigte Standard-Ausgangsstrom- oder Spannungssignal umwandelt.
Der Flachdiaphragma-Druckmessgerät besteht aus einem Dehnungsmessgerät und einem diffusierten Silizium-Vorderteil.Die speziell behandelte starke Spülzelle am Messende des Dehnungsmessgeräts fließende Zelle sorgt dafür, dass harte Partikel im Messmedium nicht beschädigenDieser Sender verfügt über eine kompakte Struktur, Korrosionsbeständigkeit, Vibrationsbeständigkeit, Partikelstoßbeständigkeit und eine breite Palette von Temperaturkompensationen.Der diffuse Silizium-Fronttyp enthält ein importiertes diffuses Silizium-Kernsystem und nutzt Tuning- und digitale Kompensationstechnologie, um zuverlässige Produktleistung und stabile Leistung zu gewährleisten.
Produktmerkmalemit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,:
1Verschiedene Druckschnittstellenoptionen.
2.entworfen für hygienische Anwendungen, um mittlere Vergrößerung zu verhindern.
3Hohe Genauigkeit mit einer vollständig rostfreien Stahlstruktur.
4- Einfach zu reinigen.
Anwendungenmit einem Druckmessgerät mit Spülzelle,:
1. geeignet für die Messung nicht korrosiver Gase und Flüssigkeiten mit 316L.
2Ideal für Umweltschutz und chemische Industrie.
3. in der Marine- und Luftfahrtindustrie eingesetzt.
4. Gut geeignet für den Einsatz in der medizinischen, biopharmazeutischen und Lebensmittelhygieneindustrie.
| Leistungsparametermit einer Breite von mehr als 20 mm Drucksensor-Sender |
| Messbereich |
0~10Kpa...~20MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese |
0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität |
Der Wert der Verbrennungsmenge ist in der Regel von ± 0,1% F.S./Jahr (typisch) bis ± 0,2% F.S./Jahr (maximal) zu messen. |
| Temperaturverschiebung zum Nullpunkt |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion |
2.4Khz |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Ex ia IIC T6 Ga
|
| Schutzbewertung |
IP65 |
| O-Ring Siegel |
mit einer Breite von nicht mehr als 15 mm |
| Gewicht |
~ 0,25 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
| RS485-Kommunikationsprotokoll |
3.6 ~ 30 V / Batterie |
4 Draht |
1Bei der Auswahl der Produkte ist sicherzustellen, dass die Kontaktteile mit dem Messmedium kompatibel sind.
2Bitte beachten Sie, dass explosionssichere Produkte bei der Bestellung keine digitalen Displayköpfe enthalten.
3Bei der Bestellung eines Senders mit LCD- oder LED-Displaykopf sollte die Leistung des Senders nicht weniger als 20 VdC betragen.
4. Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, empfehlen wir den Benutzern, vor Ort Blitzschutzvorrichtungen zu installieren und eine zuverlässige Erdung des Produkts und der Stromversorgung zu gewährleisten.
5. Der Nennbetriebstemperaturbereich von O-Ringen aus Fluorgummi beträgt -20°C bis 250°C. Bei einem Betrieb unter -20°C sind EPDM-O-Ringe zu wählen.
6. Kabel sind standardmäßig nicht enthalten. Bei Bedarf stehen drei Materialien zur Auswahl. Sofern nicht anders angegeben, kann Polyethylenkabelmaterial verwendet werden.Wenn Sie ein anderes Kabelmaterial brauchen, bitte in Ihrer Bestellung angeben.
7Wenn besondere Anforderungen wie starke Schwingungen, sofortige Schlagkraft, starke elektromagnetische oder radiofrequente Störungen bestehen, teilen Sie uns diese bitte mit und geben Sie sie in Ihrer Bestellung an.
| Bestellleitfadenmit einem Druckmessgerät mit Spülzelle, |
| BPHT24 |
Drucktransmitter |
| |
Code |
Entwurf des Baus |
| IX. |
Anzeige Drucktransmitter |
IIC/III |
Industrielle allgemeine/ Anzeigendrucktransmitter |
| T |
Hochtemperaturbeständige Drucktransmitter |
|
|
| |
Messbereich |
0~35 Kpa...~20 MPa |
| (0-X) Kpa oder MPa |
X: Zeigt den tatsächlichen Messbereich an |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 Stecker |
| B3 |
Versiegelte Kabel-Ausgabe |
| B4 |
2088 Gewerbliche Gehäuse |
| B5 |
2088 Industriehülle mit Anzeige |
| B6 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
