BPHT24-IX Druckübertrager
Einführung der SpülzelleIndustrieDrucksensor-Sender:

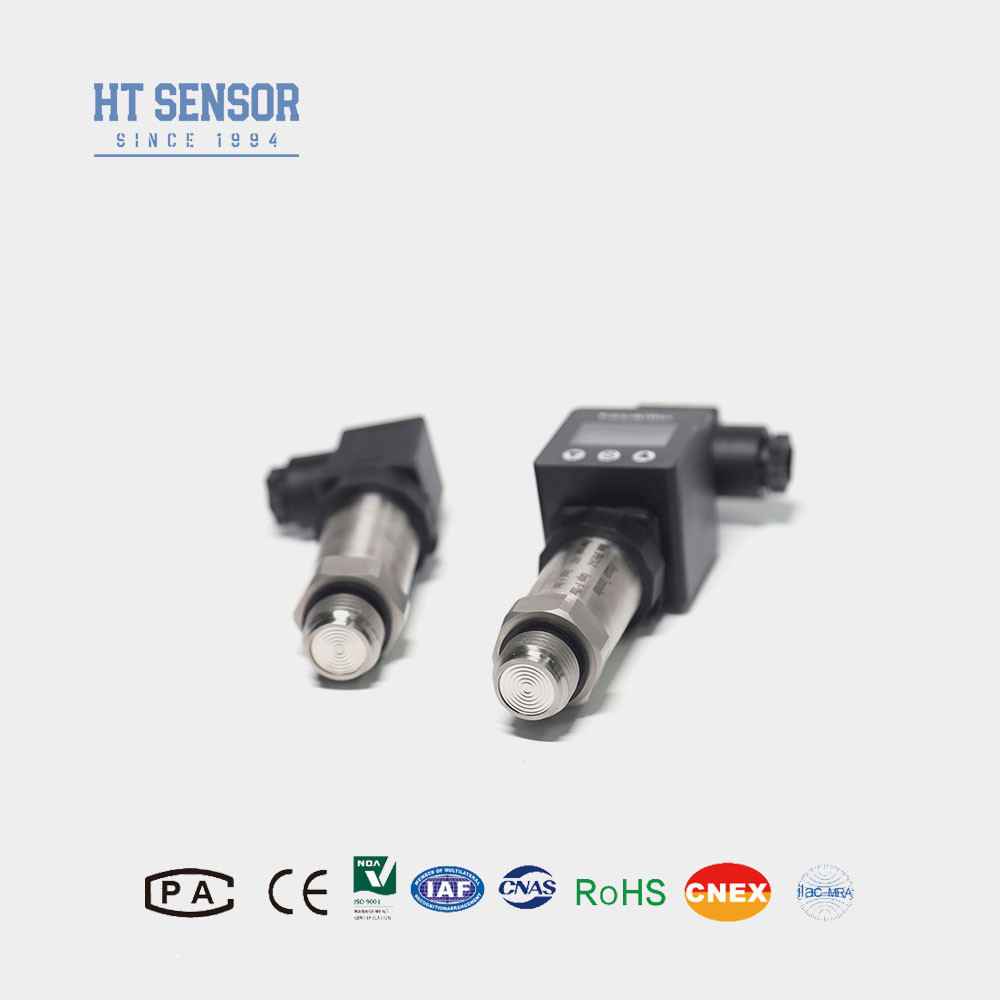

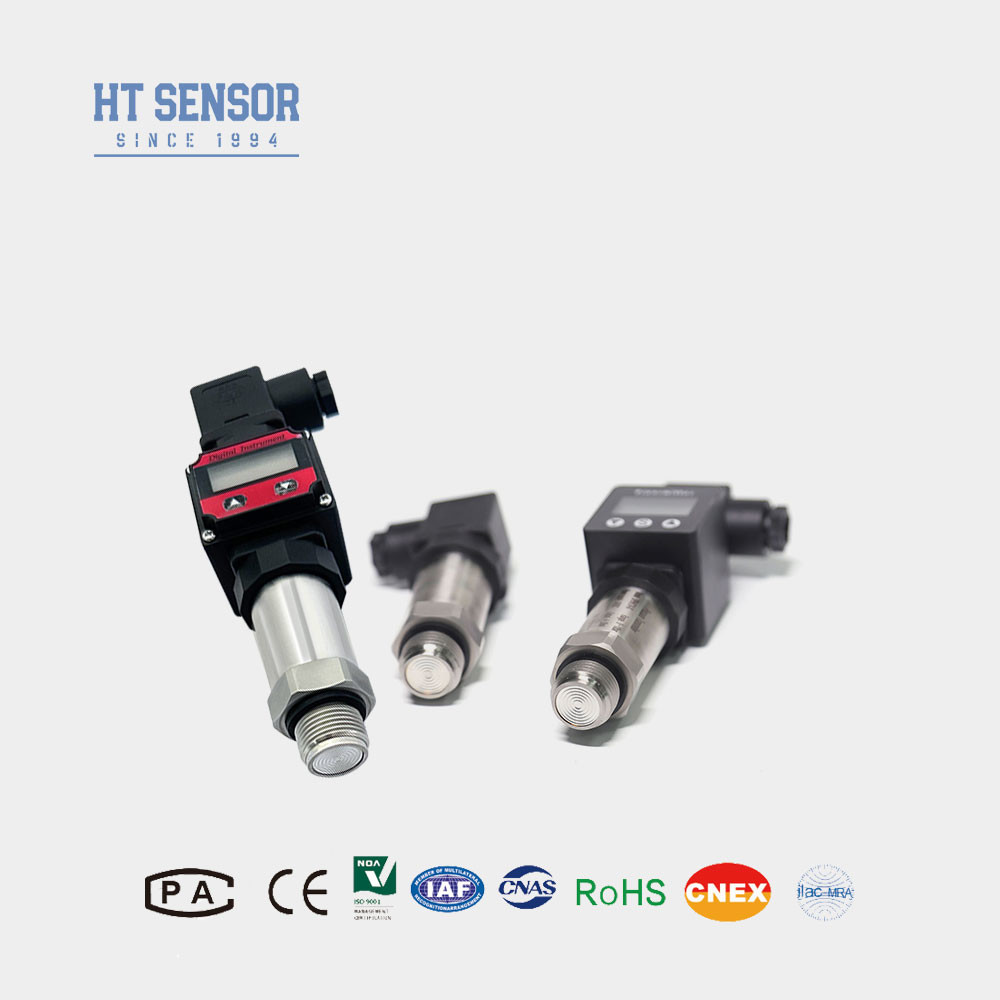

Der BPHT24 - IX-Flachflush-Industrie-Drucksensor-Sender erfasst das Drucksignal und wandelt es mit Hilfe eines integrierten Schaltkreises in ein Standard-Ausgangssignal für die Verarbeitung um.Dieser Drucktransmitter wird hauptsächlich in Umgebungen mit hohen hygienischen Standards verwendet, wie die Lebensmittel- und Medizinindustrie, um sicherzustellen, dass die Leistung des Mediums durch Kontamination während des Druckmessvorgangs nicht beeinträchtigt wird.Es kann mit einem LCD- oder LED-Felddisplay für die Echtzeitüberwachung der Drucksituation des Feldes kombiniert werden.
Produktmerkmalemit einer Breite von mehr als 10 mm,
1Verschiedene Druckschnittstellenoptionen.
2.entworfen für hygienische Anwendungen, um mittlere Vergrößerung zu verhindern.
3Hohe Genauigkeit mit einer vollständig rostfreien Stahlstruktur.
4Einfach zu reinigen, Anzeige.
Anwendungenmit einer Breite von mehr als 10 mm,
1. geeignet für die Messung nicht korrosiver Gase und Flüssigkeiten mit 316L.
2Ideal für Umweltschutz und chemische Industrie.
3. in der Marine- und Luftfahrtindustrie eingesetzt.
4. Gut geeignet für den Einsatz in der medizinischen, biopharmazeutischen und Lebensmittelhygieneindustrie.
| Leistungsparametermit einer Breite von mehr als 10 mm, |
| Messbereich |
0~10Kpa...~20MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese |
0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität |
Der Wert der Verbrennungsmenge ist in der Regel von ± 0,1% F.S./Jahr (Typ.) ± 0,2% F.S./Jahr (Max.) zu messen. |
| Temperaturverschiebung zum Nullpunkt |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion |
2.4Khz |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Ex ia IIC T6 Ga |
| Schutzbewertung |
IP65 |
| O-Ring Siegel |
mit einer Breite von nicht mehr als 15 mm |
| Gewicht |
~ 0,2 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
| RS485-Kommunikationsprotokoll |
3.6 ~ 30 V / Batterie |
4 Draht |
1Bei der Auswahl des Produkts vergewissern Sie sich, dass das Prüfmedium mit dem mit dem Produkt in Kontakt kommenden Material kompatibel ist.
2Bei der Bestellung ist zu beachten, dass explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung eines Senders mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders mindestens 20 VdC betragen.
4Um den zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, Blitzschutzvorrichtungen vor Ort zu installieren und sowohl das Produkt als auch die Stromversorgung ordnungsgemäß zu erden.
5Der Nennbetriebstemperaturbereich von O-Ringen aus Fluorkautschuk beträgt -20°C bis 250°C. Falls die Betriebstemperatur des Produkts unter -20°C fällt, sollten stattdessen EPDM-O-Ringe ausgewählt werden.
6. Kabel ohne Standarddämmung; bei Bedarf stehen drei Materialien zur Auswahl. Bei fehlender spezifischer Anleitung werden Polyethylenkabelmaterialien verwendet.Bitte geben Sie in Ihrem Bestellformular das erforderliche alternative Kabelmaterial an..
7.Wenn besondere Anforderungen wie starke Vibrationen, plötzliche Aufprallkräfte oder intensive elektromagnetische oder HF-Störungen bestehen, teilen Sie uns dies bitte mit und geben Sie dies in Ihrer Bestellung an.
| Bestellleitfaden |
| BPHT24 |
Drucktransmitter |
| |
Code |
Entwurf des Baus |
| IX. |
Anzeige Drucktransmitter |
IIC/III |
Industrielle allgemeine/ Anzeigendrucktransmitter |
| T |
Hochtemperaturbeständige Drucktransmitter |
|
|
| |
Messbereich |
0~35 Kpa...~20 MPa |
| (0-X) Kpa oder MPa |
X: Zeigt den tatsächlichen Messbereich an |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 Stecker |
| B3 |
Versiegelte Kabel-Ausgabe |
| B4 |
2088 Gewerbliche Gehäuse |
| B5 |
2088 Industriehülle mit Anzeige |
| B6 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
