4-20mA Industriedrucksensor mit Anzeige für die Messung nicht korrosiver Gase und Flüssigkeiten

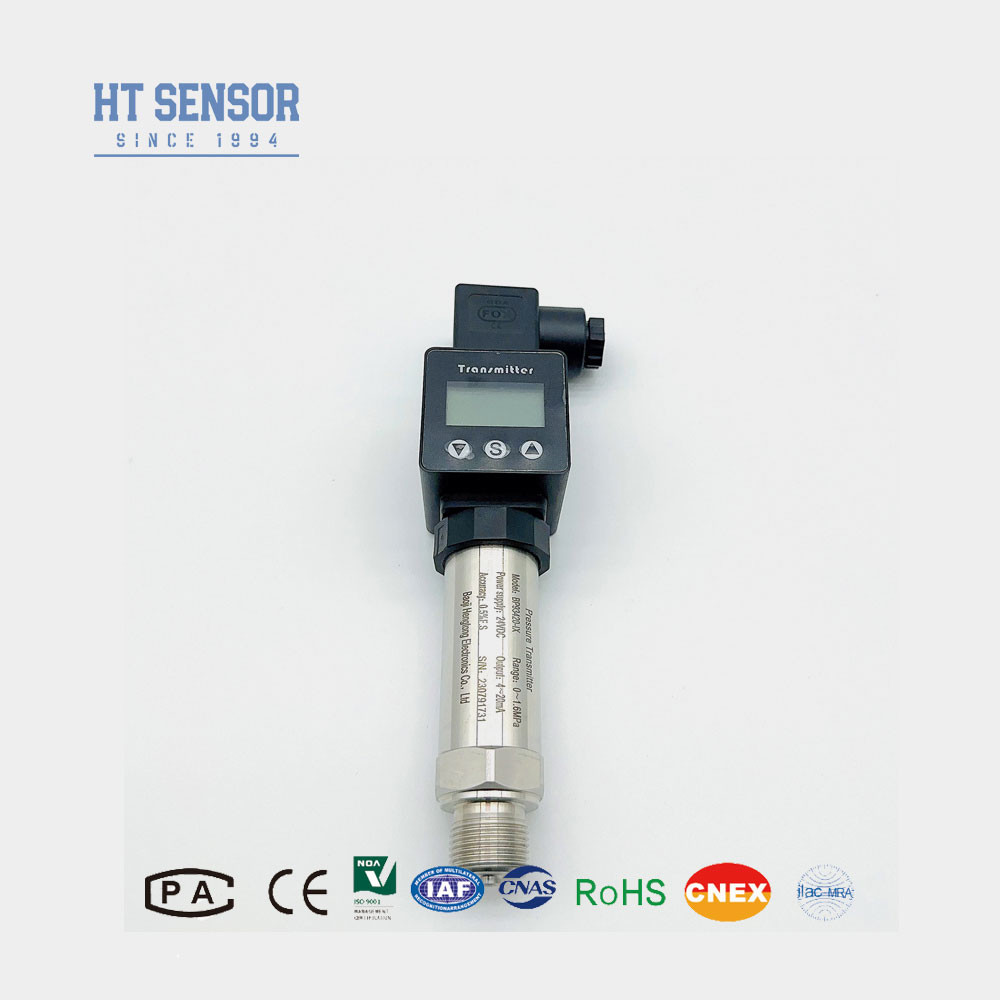

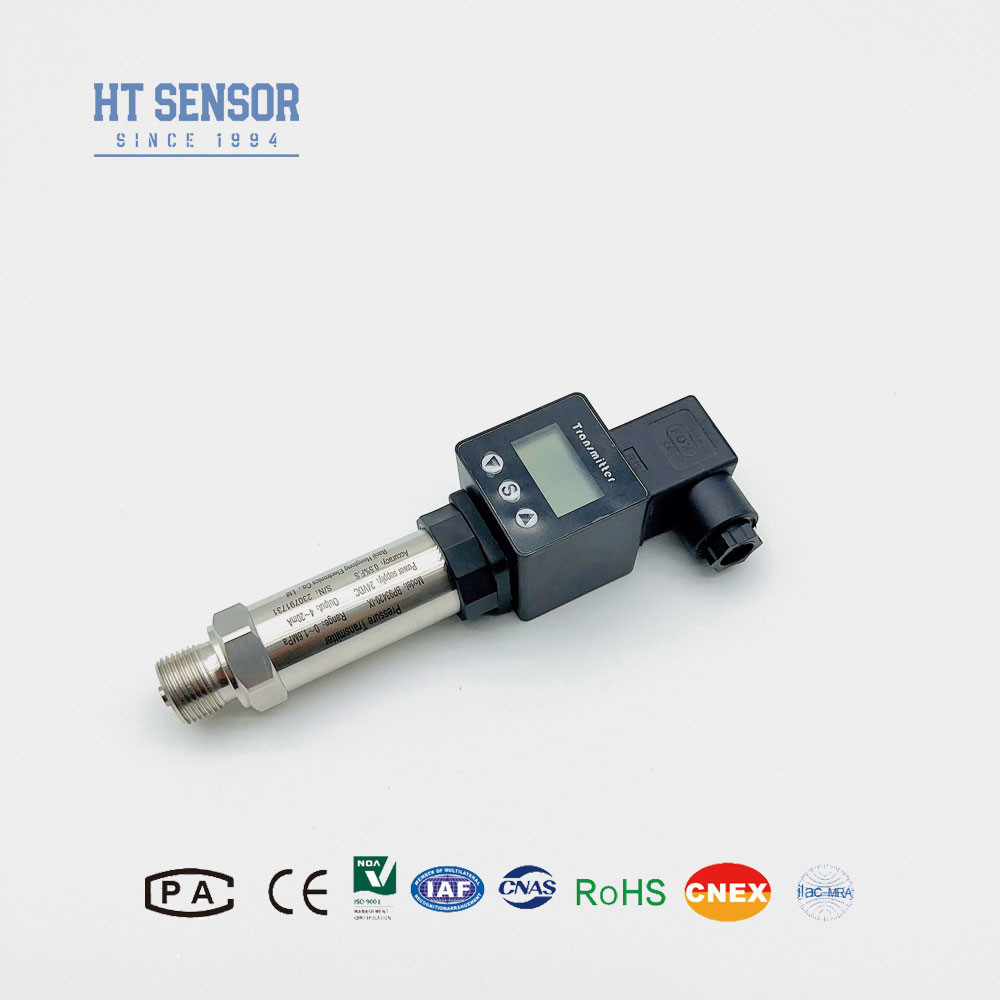

BP93420IX Drucktransmitter
Einführung eines industriellen Drucksensorsender:
BP93420 - IX Industrielle Siliziumdrucksensoren sind in diffuse Siliziumdrucktransmitterkerne und kapazitive Drucktransmitterkerne unterteilt.Diffusioniertes Silizium-Drucktransmitter bietet die Vorteile eines zuverlässigen Betriebs, stabile Leistung, einfache Installation und Verwendung, geringe Größe, geringes Gewicht, hohes Preis-Leistungsverhältnis und kann weit verbreitet in verschiedenen Positiv- und Negativdruckmessungen verwendet werden
Produktmerkmalemit einer Leistung von mehr als 50 W und:
1Weite Messbereiche, Edelstahlkonstruktion, unterschiedliche Druckschnittstellen.
2Kompaktes und leichtes Design.
3Hochpräzision, aus Edelstahl.
Anwendungenmit einer Leistung von mehr als 50 W und:
1Die nicht korrosive Gas- und Flüssigkeitsdruckmessung ist mit Edelstahl kompatibel, das Membran ist aus 316L Edelstahl.
2Anwendungen in der Marine- und Luftfahrtindustrie.
3. In Industrieprozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie verwendet.
4Für hydraulische und pneumatische Steuerungen.
| Leistungsparameter: |
| Messbereich |
- 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit |
00,1% FS |
| Hysterese |
00,1% FS |
| Langfristige Stabilität |
± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt |
Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Temperaturverschiebung in voller Skala |
Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Ex ia IIC T6 Ga |
| Schutzbewertung |
IP65 |
| O-Ring Siegel |
mit einer Breite von nicht mehr als 15 mm |
| Gewicht |
~ 0,25 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
.
Tipps zum Bestellen
1Bei der Auswahl des Produkts stellen Sie bitte sicher, dass das Prüfmedium mit dem Kontaktteil des Produkts (Edelstahl 304 oder 316L) kompatibel ist.
2Bei der Bestellung ist zu beachten, dass explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung eines Senders mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht weniger als 20 VdC betragen.
4Um den zuverlässigen Betrieb des Produkts zu gewährleisten, empfiehlt es sich, Blitzschutzvorrichtungen vor Ort zu installieren und sicherzustellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
5Der Nennbetriebstemperaturbereich eines O-Rings aus Fluorgummi beträgt -20°C bis 250°C. Bei einer Betriebstemperatur des Produkts unter -20°C sollte ein EPDM-O-Siegelring gewählt werden.
6. Kabel sind standardmäßig nicht enthalten. Bitte markieren Sie das Kabel im Vertrag, wenn keine spezielle Erklärung vorliegt, kann Polyethylenkabelmaterial verwendet werden.Bitte im Bestellformular angeben.
7. Im Falle besonderer Anforderungen wie starke Vibrationen, sofortige Aufprallkraft, starke elektromagnetische oder HF-Störungen, bitte informieren Sie uns und geben Sie in der Bestellung an
| Bestellleitfaden |
| BP93420XX |
Drucktransmitter |
| |
Code |
Entwurf des Baus |
| IB |
Generaldrucktransmitter |
IX. |
Anzeige Drucktransmitter |
| IE |
Stoßfeste Luftdruckübertrager |
IIC/III |
Industrielle allgemeine/ Anzeigendrucktransmitter |
| Wenn |
Feuchtigkeitsdichtes Drucktransmitter |
IIE/IIIE |
Allgemeine/Anzeige-Drucktransmitter |
| In |
Luftkonditionierendes spezielles Drucktransmitter |
IC |
Hochtemperaturdrucktransmitter |
| IQ/IQT |
Große Membran / Hochtemperaturdrucktransmitter |
|
|
| |
Messbereich |
- Oh, nein.1. . .0·0.01...100 MPa |
| (0-X) Kpa oder MPa |
X: Zeigt den tatsächlichen Messbereich an |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
| S1 |
4·20mADC |
S5 |
020mADC |
| S2 |
1 ′5VDC |
S6 |
0 ̊10VDC |
| S3 |
0 ′5VDC |
S7 |
0.5·4.5VDC |
| S4 |
010mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 Stecker |
| B3 |
Versiegelte Kabel-Ausgabe |
| B4 |
2088 Gewerbliche Gehäuse |
| B5 |
2088 Industriehülle mit Anzeige |
| B6 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte maßgeschneidert an spezifische Bedürfnisse anpassen.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großaufträgen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6F: Was ist die Garantie Ihrer Produkte?
A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.
