Industrielle Drucksensoren zur Druckmessung in Hochtemperaturanlagen und -systemen
Product Details
| Modell Nr.: | BP93420-IC | Druckbereich: | -100KPA-0-10kpa-60Mpa |
|---|---|---|---|
| Ausgabe: | 4-20mA /0,5-4,5VDC und so weiter | Macht: | 5VDC /12-32VDC |
| Druckart: | Messdruck, absoluter Druck, versiegelter Druck | Typ der Struktur: | Industrielle Drucksensor-Sender |
| Messmedium: | Flüssigkeit, Gas usw. | Genauigkeitsgrad: | 00,5% |
| Faden: | OEM-Produkte | Anpassung: | OEM und ODM |
| Hervorheben |
hohe Temperatur Industriedrucksensor,Druckmessung Industriedrucksensor |
||
Product Description
Industrielle Drucksensoren zur Druckmessung in Hochtemperaturgeräten und -systemen

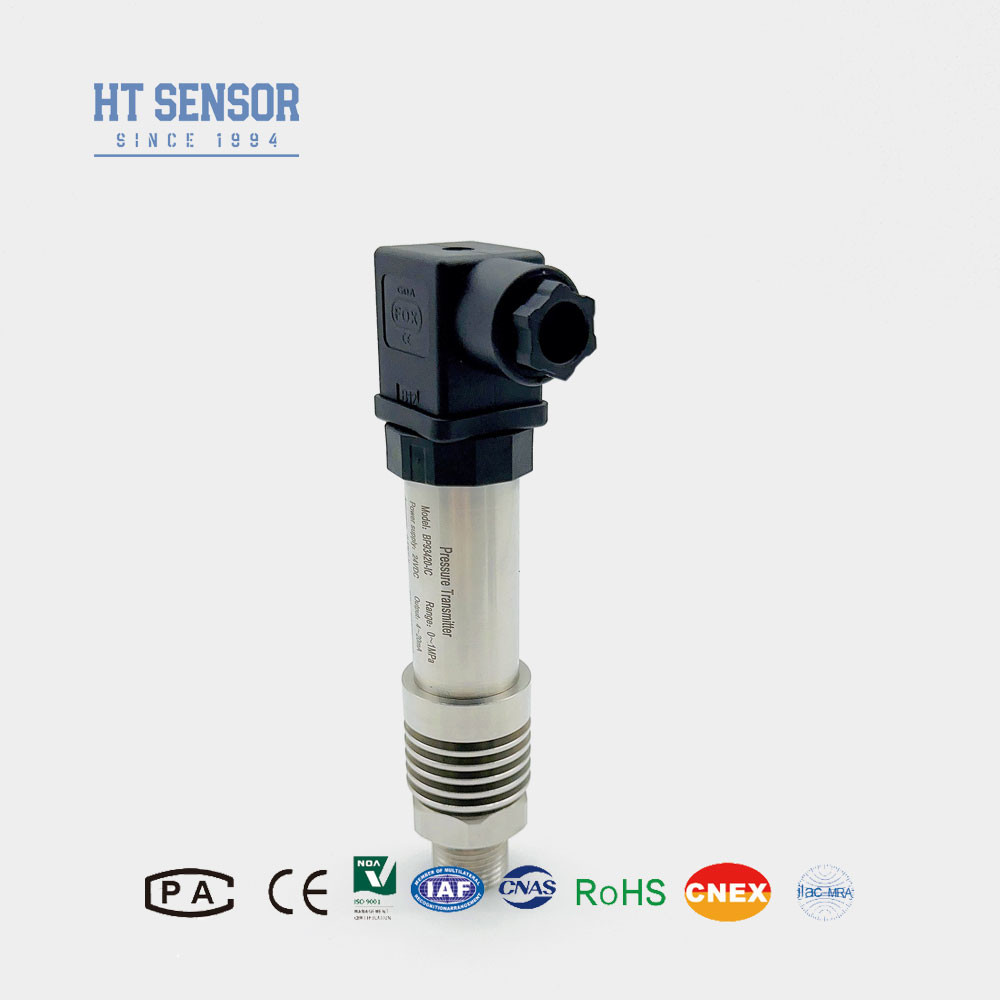

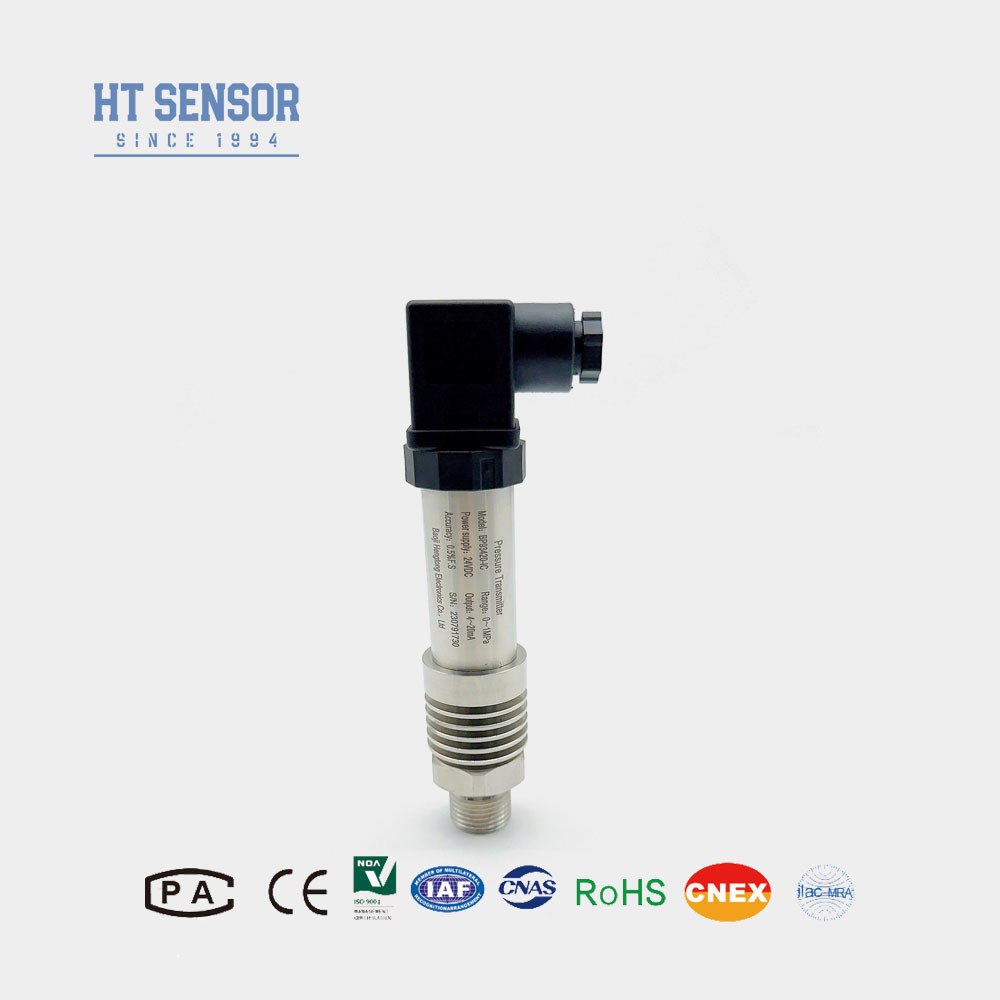

BP93420IC Industriedrucksensor
Einführung des industriellen Drucksensors:
BP93420-IC ist ein Hochtemperatur-Industrie-Drucksensor-Sender, der den mit Öl gefüllten Silizium-Druckisolationskern der HT19-Serie als primäres Messelement verwendet.Der Sensor erfasst den Druck des Messmediums durch eine spezielle Wärmeabbau-Struktur, die in den Sender integriert ist., die Auswirkungen hoher Temperaturen auf den Druck des Produkts abmildern.mit einer Breite von mehr als 20 mm,Es wird in industriellen Prozessen und Systemen weit verbreitet, wo auch in schwierigen Hochtemperaturumgebungen präzise und zuverlässige Druckmessungen erforderlich sind.
Produktmerkmalemit einer Breite von mehr als 20 mm,
- 1Weite Messbereiche, Edelstahlkonstruktion, unterschiedliche Druckschnittstellen.
- 2. IP65-Schutzklasse Edelstahlkonstruktion.
- 3.Hohe Präzision, alles aus Edelstahl.
- 4.Messung von Flüssigkeiten durch Menschen in hochtemperaturen Umgebungen.
Anwendungenmit einer Breite von mehr als 20 mm,
- 1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl.
- 2. in der Schifffahrt und in der Luftfahrt eingesetzt.
- 3. in Industrieanlagen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie eingesetzt.
- 4. verwendet in hydraulischen und pneumatischen Steuerungssystemen.
| Leistungsparameter eines industriellen Drucktransmittersensors | |
| Messbereich | - 100kPa... 0kPa ~ 10kPa... 60MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit | 00,1% FS |
| Hysterese | 00,1% FS |
| Langfristige Stabilität | ± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur | -20°C bis 150°C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | mit einer Breite von nicht mehr als 30 mm |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex ia IIC T6 Ga |
| Schutzbewertung | IP65 |
| Gewicht | ~ 0,4 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC | |
| RS485 | 3.6 ~ 30 V | 4 Draht |
| Bestelltipps |
1Bei der Auswahl eines Produkts stellen Sie bitte sicher, dass das Prüfmedium mit dem Kontaktteil des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, dass explosionssichere Produkte kein digitales Display enthalten.
3Bei der Bestellung eines Senders mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20VDC sein.
4. Um den zuverlässigen Betrieb des Produkts zu gewährleisten,Es wird empfohlen, dass die Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind..
5O-Ringe aus Fluorkautschuk haben einen Nennbetriebstemperaturbereich von - 20 °C bis 250 °C. Wenn die Betriebstemperatur unter - 20 °C fällt, sollten EPDM-O-Typ-Dichtungsringe ausgewählt werden.
6. Das Kabel ist nicht standardmäßig mit Kabel versehen. Wenn Sie ein Kabel benötigen, gibt es drei Materialien zur Auswahl.Polyethylenkabelmaterialien werden standardmäßig verwendet.Wenn verschiedene Kabelmaterialien erforderlich sind, bitte in Ihrem Bestellformular angeben.
7.Im Falle von besonderen Anforderungen wie starke Schwingungen, sofortiger Aufprall, starke elektromagnetische oder Radiofrequenzstörungen, informieren Sie uns bitte und geben Sie dies in Ihrer Bestellung an.
| Bestellleitfaden | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| IB | Generaldrucktransmitter | IX. | Anzeige Drucktransmitter | |||||
| IE | Stoßfeste Luftdruckübertrager | IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter | |||||
| Wenn | Feuchtigkeitsdichtes Drucktransmitter | IIE/IIIE | Allgemeine/Anzeige-Drucktransmitter | |||||
| In | Luftkonditionierendes spezielles Drucktransmitter | |||||||
| IC | Hochtemperaturdrucktransmitter | |||||||
| IQ/IQT | Große Membran / Hochtemperaturdrucktransmitter | |||||||
| Messbereich | - Oh, nein, nein.1. . .0 ~ 0.01...100 MPa | |||||||
| (0-X) Kpa oder MPa | X: Zeigt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Druckverbindung | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Andere | |||||||
| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | 2088 Gewerbliche Gehäuse | |||||||
| B5 | 2088 Industriehülle mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
Häufige Fragen:
F1: Sind Sind Sie eine Handelsfirma?
A1: Wir sind Hersteller mit mehr als 29 Jahren Erfahrung.
Q2:Maßgeschneidertes Produkt
A2: Wir bieten OEM- und Custom-Design-Dienstleistungen an.
Q3:Qualitätsgarantie
A3:Unsere Produkte haben eine begrenzte Garantie von 12 bis 18 Monaten ab Versanddatum an den ursprünglichen Käufer.Hengtong ersetzt oder repariert fehlerhafte Produkte kostenlos.Diese Garantie gilt nicht für Geräte, die geändert wurden.Missbraucht, vernachlässigt.
Q4: Versand und Verpackung
A4:Produkte werden in der Regel per internationalem Express versandt, einschließlich UPS,FedEx,DHL und INT für Fremdfracht, können auch Ihr Versandkonto zum Abholen verwenden,Standard-Exportverpackung,einschließlich Inspektionsbescheinigung.
F5: Kontaktieren Sie uns
A5:Wir haben ein aktives und erfahrenes Verkaufsteam, um Ihnen bei technischen Fragen und geschäftlichen Problemen zu helfen.
