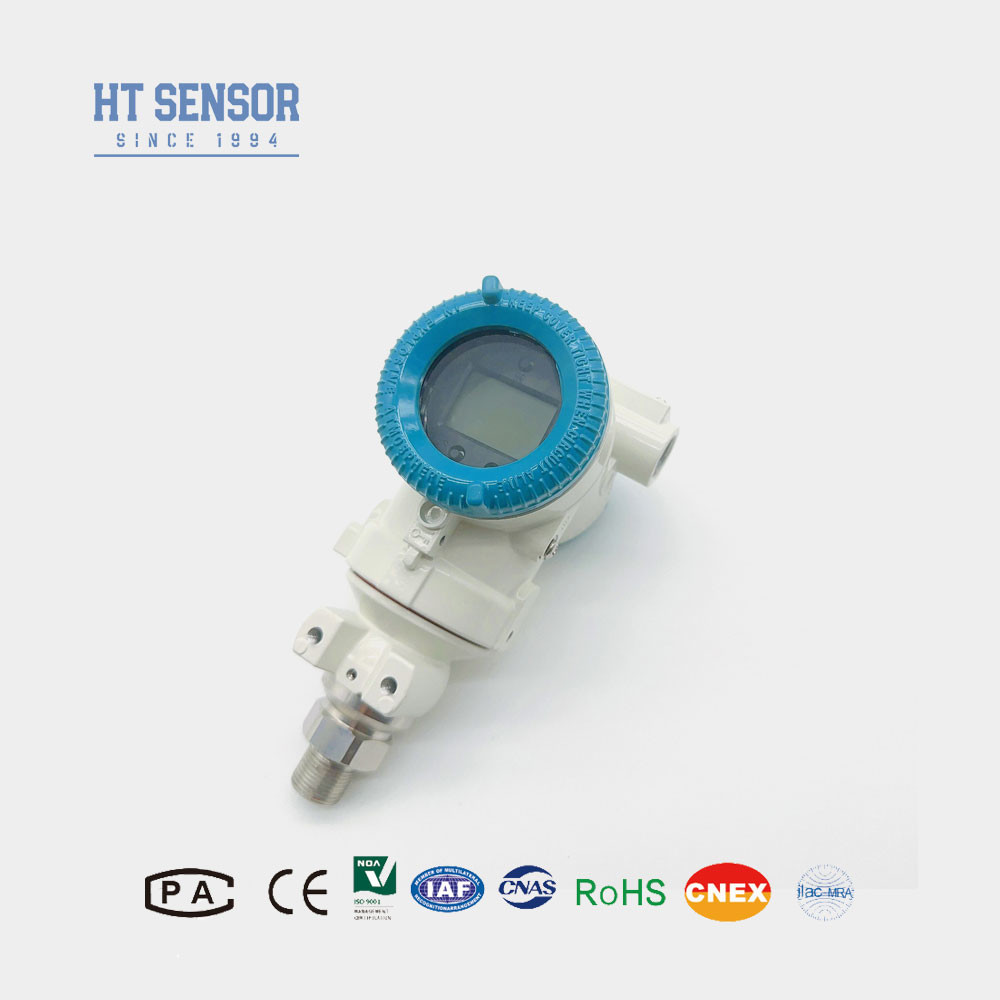

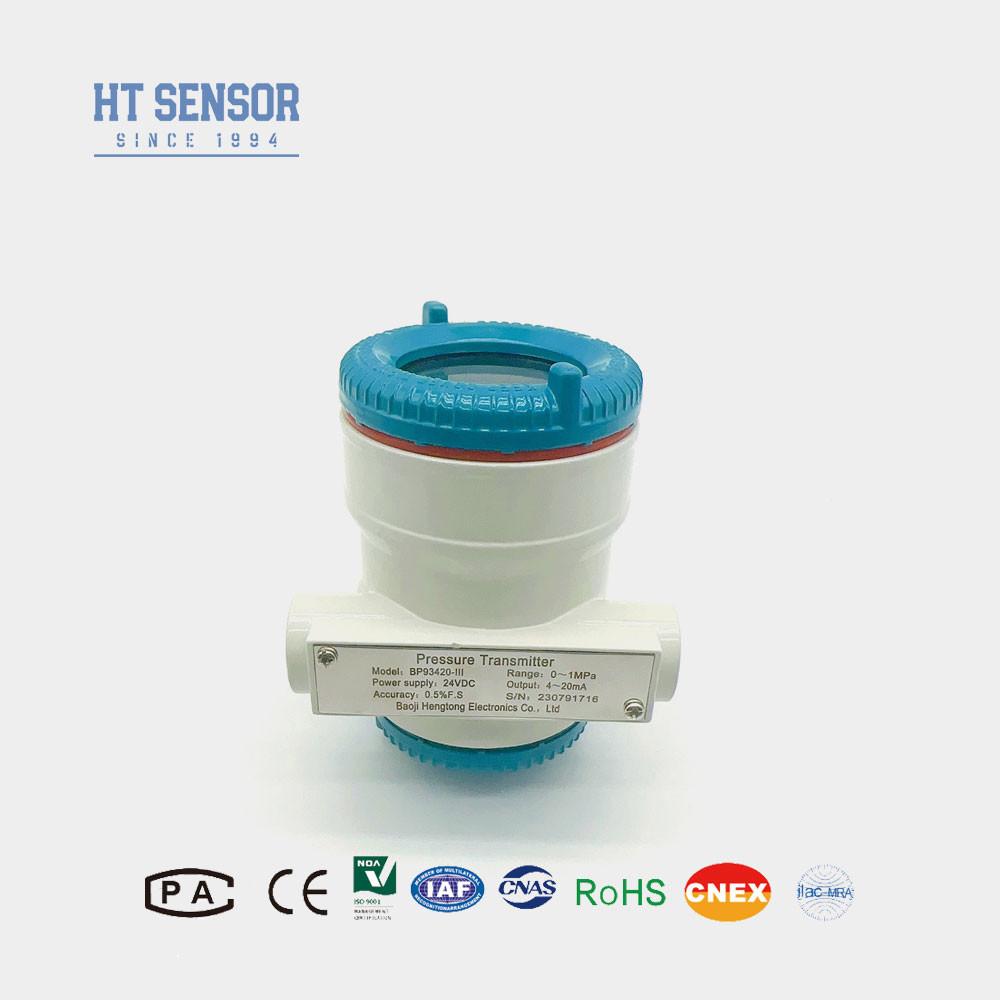

BP93420-IIIAIndustrielle Drucksensoren
Einführung vonmit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W:
Der BP93420-IIIA Industrie-Drucksensor-Sender besteht aus einem Drucksensormodul und einer intelligenten Leiterplatte.mit einer Leistung von mehr als 10 W, Temperatursensor und Temperaturkompensationsschaltung.Die intelligente Leiterplatte besteht aus einem Mikrocomputercontroller und Peripherie-Schaltungen zur Umwandlung von Drucksignalen in elektrische SignaleEs wird in Industrieanlagen zur Messung des Drucks von Flüssigkeiten, Gasen oder Dämpfen verwendet.
Produktmerkmalevonmit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W:
1Weite Messbereiche, vielfältige Druckschnittstellenformen und Schutzniveau IP65.
2Verschiedene Ausgangssignalformen, einstellbar und anzeigbar.
3Einstellbarer Nullpunkt und Vollskala.
4Der Kern verwendet hochpräzises und leistungsfähiges diffuses Silizium.Piezoresistive Drucksensoren.
Anwendungenvonmit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W:
1. geeignet für die Messung des Drucks nicht korrosiver Gase und Flüssigkeiten in 316L Edelstahl.
2Erdöl, Chemie, Metallurgie, Energie und Hydrologie.
3. Druckmessung und -kontrolle in rauen Industrieumgebungen im Freien.
4. in hydraulischen und pneumatischen Steuerungssystemen verwendet.
| Leistungsparameter vonmit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W |
| Messbereich |
- 100 kPa... 0 kPa ~ 10 kPa... 60 MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit |
≤ ± 0,1% FS |
| Hysterese |
≤ ± 0,1% FS |
| Langfristige Stabilität |
± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion |
2.4Khz |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
Aluminiumlegierung |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Schutzbewertung |
IP65 |
| Gewicht |
~ 0,8 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
| RS485-Kommunikationsprotokoll |
3.6 ~ 30 V / Batterie |
4 Draht |
1Bei der Auswahl eines Produkts stellen Sie bitte sicher, dass das Prüfmedium mit dem Kontaktteil des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, dass explosionssichere Produkte kein digitales Display enthalten.
3Bei der Bestellung eines Senders mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20VDC sein.
4. Um den zuverlässigen Betrieb des Produkts zu gewährleisten,Es wird empfohlen, dass die Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind..
5O-Ringe aus Fluorkautschuk haben einen Nennbetriebstemperaturbereich von - 20 °C bis 250 °C. Wenn die Betriebstemperatur unter - 20 °C fällt, sollten EPDM-O-Typ-Dichtungsringe ausgewählt werden.
6. Das Kabel ist nicht standardmäßig mit Kabel versehen. Wenn Sie ein Kabel benötigen, gibt es drei Materialien zur Auswahl.Polyethylenkabelmaterialien werden standardmäßig verwendet.Wenn verschiedene Kabelmaterialien erforderlich sind, bitte in Ihrem Bestellformular angeben.
7.Im Falle von besonderen Anforderungen wie starke Schwingungen, sofortiger Aufprall, starke elektromagnetische oder Radiofrequenzstörungen, informieren Sie uns bitte und geben Sie dies in Ihrer Bestellung an.
| Bestellleitfaden |
| BP93420XX |
Drucktransmitter |
| |
Code |
Entwurf des Baus |
| IB |
Generaldrucktransmitter |
IX. |
Anzeige Drucktransmitter |
| IE |
Stoßfeste Luftdruckübertrager |
IIC/III |
Industrielle allgemeine/ Anzeigendrucktransmitter |
| Wenn |
Feuchtigkeitsdichtes Drucktransmitter |
IIE/IIIE |
Allgemeine/Anzeige-Drucktransmitter |
| In |
Luftkonditionierendes spezielles Drucktransmitter |
|
|
| IC |
Hochtemperaturdrucktransmitter |
|
|
| IQ/IQT |
Große Membran / Hochtemperaturdrucktransmitter |
|
|
| |
Messbereich |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| (0-X) Kpa oder MPa |
X: Zeigt den tatsächlichen Messbereich an |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 Stecker |
| B3 |
Versiegelte Kabel-Ausgabe |
| B4 |
2088 Gewerbliche Gehäuse |
| B5 |
2088 Industriehülle mit Anzeige |
| B6 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
Häufige Fragen:
1F: Welche Eigenschaften haben Ihre Drucksensoren?
A: Hohe Präzision, langlebig, hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte anpassen, um spezifische Bedürfnisse zu erfüllen. Wir bieten OEM- und ODM-Dienste an.
3Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätte kann bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir gut ausgestattet sind, um die Bedürfnisse großer Aufträge zu erfüllen.Es wird empfohlen, sich im Voraus an unser Vertriebsteam zu wenden, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4F: Wie lange dauert die allgemeine Vorlaufzeit?
A: Standardmodell 5 bis 8 Werktage.
5.Q: Versand und Verpackung
A:Die Produkte werden in der Regel per International Express versandt, einschließlich UPS,FedEx,DHL und INT für Fremdfracht. Sie können auch Ihr Versandkonto zum Abholen verwenden,Standard-Exportverpackung,einschließlich Inspektionsbescheinigung.
6.Q: Kontaktieren Sie uns
A: Wir haben ein aktives und erfahrenes Verkaufsteam, um Ihnen bei technischen Fragen und geschäftlichen Problemen zu helfen.
