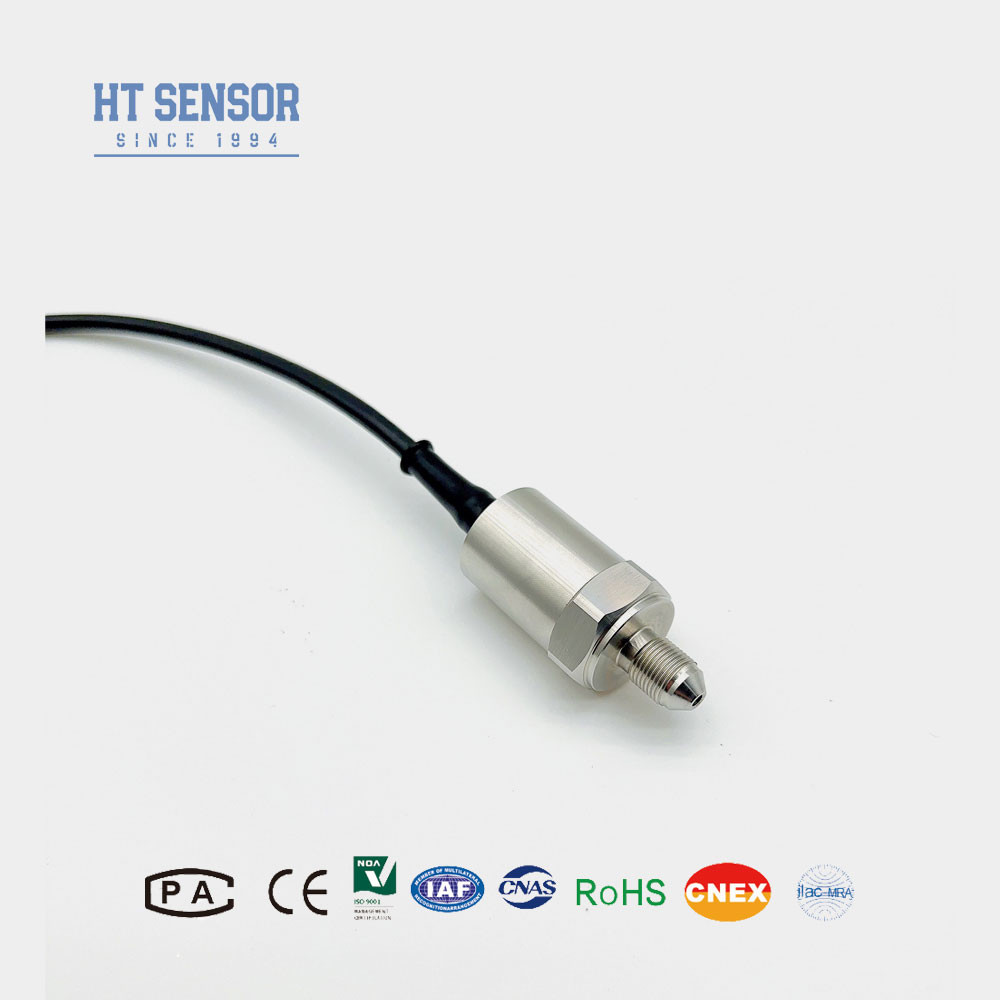

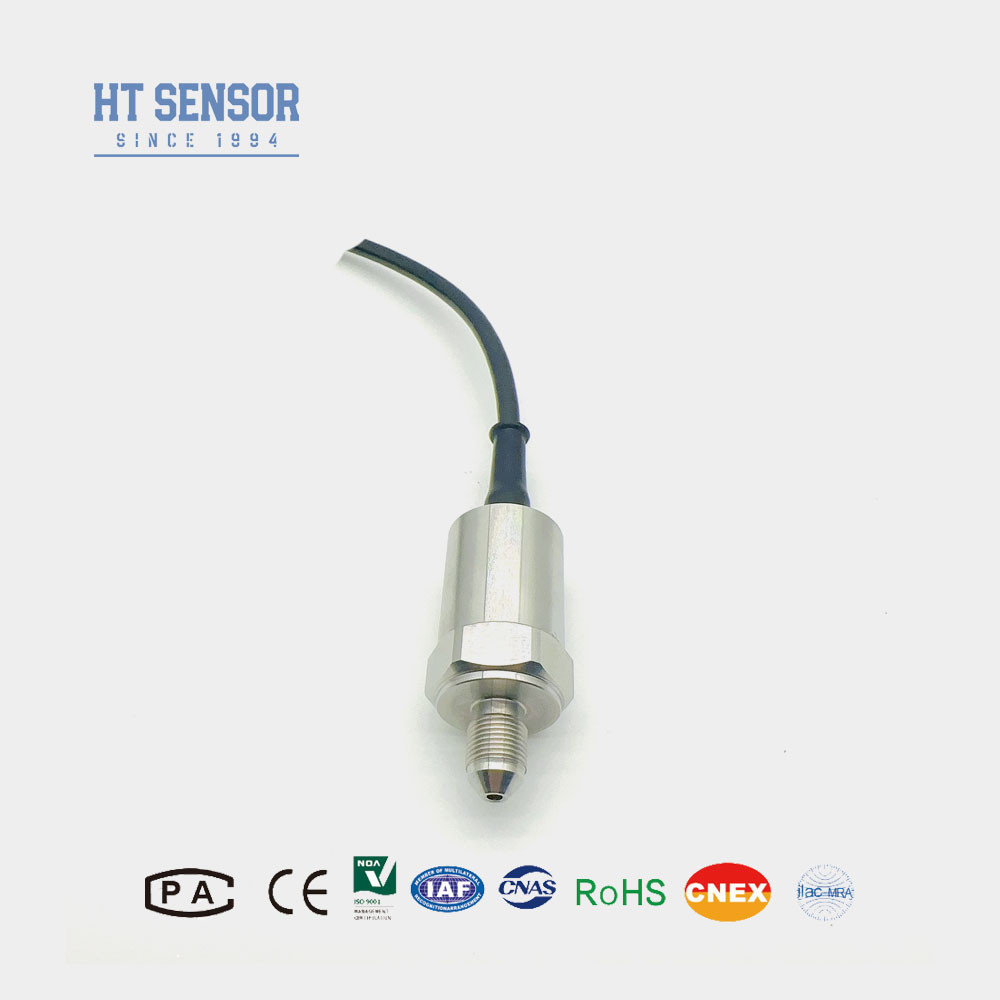

BP9325 Silizium-Piezoresistive-Drucksensor mit hydraulischer und pneumatischer Steuerung
Product Details
| Modell Nr.: | BP9325 | Gehäusematerial: | Edelstahl |
|---|---|---|---|
| Betriebstemperatur: | -20℃ zu +80℃ | Stromversorgung: | 10V/1,5mA |
| Druckbereich: | 0 bis 10kpa60MPa | IP-Bewertung: | IP65 |
| Ausgang des Signals: | Millivolt-Signal | Verbindungsart: | Mit Kabel |
| Gewährleistung: | 2 Jahre | Typ: | Diffusives Siliziumpiezoresistives |
| Hervorheben |
Silikonpiezoresistiver Drucksensor,Hydraulische Steuerung Siliziumpiezoresistiver Drucksensor,Pneumatische Steuerung Siliziumpiezoresistiver Drucksensor |
||
Product Description
Einführung von Silizium-Industriedrucksensoren:
Der BP9325-Piezoresistivdrucksensor aus Silizium ist ein hochstabiler Sensor, der ein diffuses Siliziumelement verwendet.Der Sensor misst den Differenzdruck des Mediums, indem er ihn an das Siliziumdiaphragma über ein 316L Isolationsdiaphragma und Silikonöl überträgtDas diffuse Siliziumelement nutzt den Piezoresistive-Effekt, um den Druck von Flüssigkeiten und Gasen genau zu messen.so dass es eine beliebte Wahl für verschiedene AnwendungenEs bietet eine hohe Empfindlichkeit und einen geringen Stromverbrauch, was es energieeffizient und perfekt für batteriebetriebene Geräte macht.
Produktmerkmalemit einer Breite von mehr als 10 mm,:
1- Verwendet fortschrittliche Technologie und 316L Edelstahl Gehäuse, mit Materialien.
2. wie vollwertiges Titan und Hastelloy-Diaphragma.
3. verwendet Dicke Film Schaltkreise für Temperaturkompensation und Nullpunktkorrektur.
4Hohe Zuverlässigkeit, Wiederholbarkeit und Stabilität.
Anwendungenmit einer Breite von mehr als 10 mm,:
1. geeignet für die Messung des Drucks nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl.
2Hydraulische und pneumatische Steuerungssysteme.
3- Prozesssteuerung.
Grundbedingungmit einer Breite von mehr als 10 mm,:
1Stromversorgung: ≤2mADC (typischer Wert 1,5mADC)
2. Eingangsimpedanz: 2,5 KΩ~6 KΩ
3Ausgangsimpedanz:2.5KΩ~6KΩ

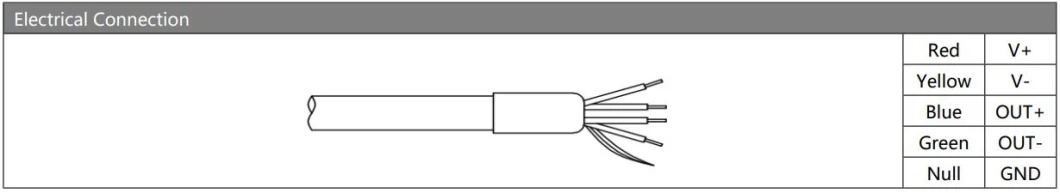

4Elektrische Verbindung: Goldbeschichtete Kovar-Stifte oder 100 mm hochtemperature Drähte.
| Leistungsparameter: | |||||
| Messbereich | Abmessung ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungssumme. | ||||
| Versiegelt (S) | 3500KPa, 7MPa, 10MPa, 20MPa, 40MPa, 60MPa, 100MPa | ||||
| Typ | Maximal | Einheit | |||
| Linearität | ±0.15 | ±0.3 | % F.S. | ||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | ||
| Hysterese | 0.05 | 0.1 | % F.S. | ||
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | ||
| Vollständige Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nullverschiebungstemp. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Vollständige Temperatur. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Kompensierte Temp. | ≤ 20 KPa | 0 bis 50 | oC | ||
| ≥ 35 kPa | 0 bis 70 | oC | |||
| Betriebstemperatur | - 20 bis 80 | oC | |||
| Speichertemperatur | -40 bis 125 | oC | |||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa | ||||
| Ausbruchdruck | 5x die volle Skala | ||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | |||
| Material der Zwerchfläche | 316L | ||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | ||||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | ||||
| Vibrationen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | ||||
| Schock | 100 g, 11 ms | ||||
| Reaktionszeit | ≤ 1 ms | ||||
| Füllmittel | Silikonöl | ||||
| Gewicht | ~ 0,2 kg | ||||
| Die Parameter werden unter folgenden Bedingungen geprüft: Konstanzstrom von 1,5 mA und Umgebungstemperatur von 25 °C | |||||
Anmerkung:
1Bei der Montage ist darauf zu achten, ob die Größe des Sensorelements und das Gehäuse des Senders zur Erreichung der erforderlichen Luftdichtheit passen.
2. Während der Montage stellen Sie sicher, dass der Sensor senkrecht ausgerichtet ist und drücken Sie ihn gleichmäßig nach unten, um zu verhindern, dass die Kompensationsplatte verstopft oder beschädigt wird.
3- Das Messmedium muss mit dem Material des Sensorelementes Diaphragma und Gehäuse (316L) kompatibel sein; ist dies nicht der Fall, so sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Verwenden Sie keine scharfen Gegenstände, um auf das Sensordiaphragma zu drücken, da dies zu Verformungen oder Punktionen des Diaphragmas führen und das Sensorelement beschädigen kann.
5Die Lüftungsschläuche des Drucksensors muss offen für die Atmosphäre gehalten werden.
6Wenn sich die Pinnleitungen verändern, folgen Sie dem Kennzeichen, das das Sensorelement trägt, um die Genauigkeit zu gewährleisten.
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte maßgeschneidert an spezifische Bedürfnisse anpassen.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großaufträgen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.
