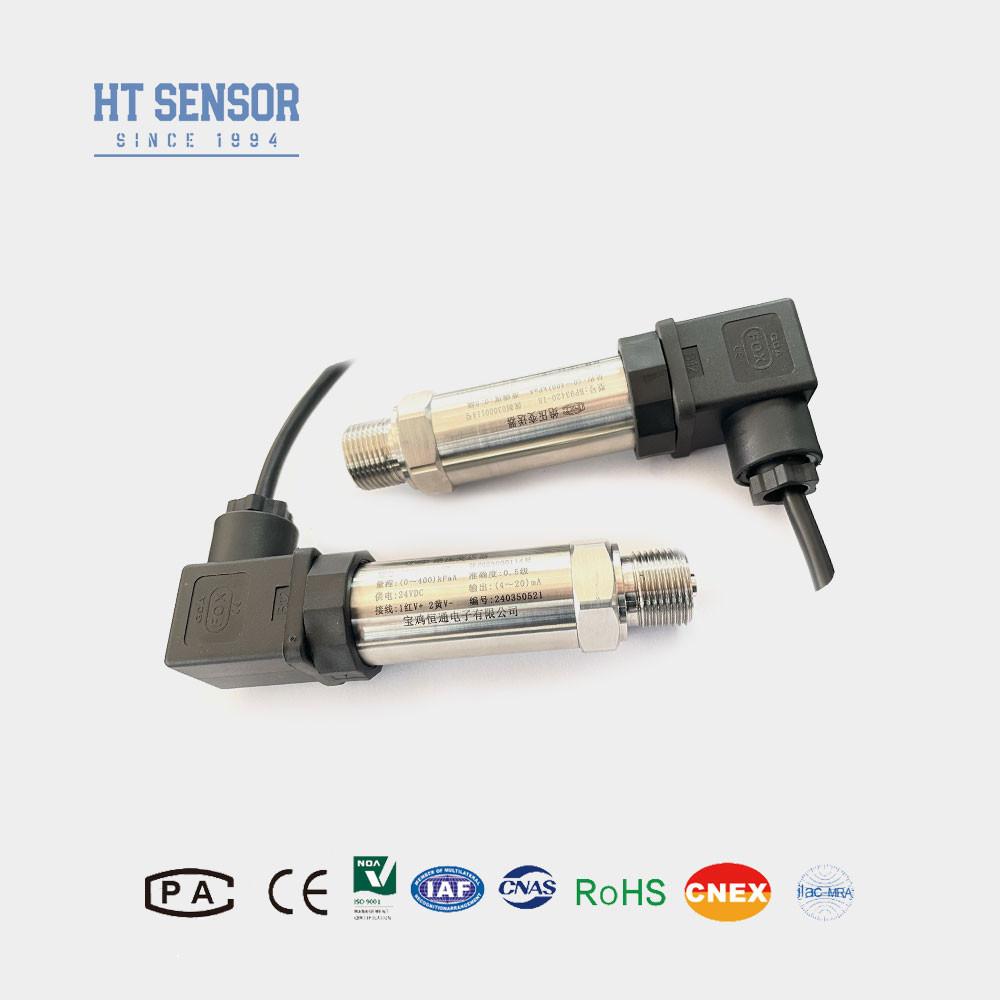

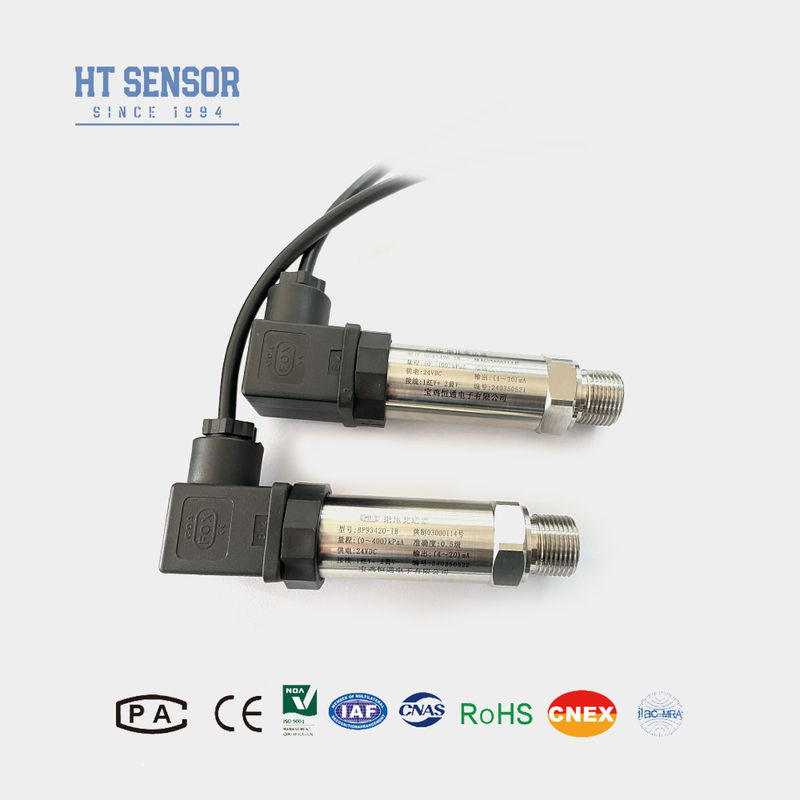

BP93420IB Druckübertrager
Einführung eines industriellen Drucksensors:
Der Druckmessgerät BP93420IB ist geschweißt und daher für die Messung nicht korrosiver Gase und Flüssigkeiten geeignet.Sein Kernbestandteil ist das mit Öl gefüllte, isolierte und diffuse Silizium-Element der HT-Serie, das als Messgerät dientDer Sensor ist in Edelstahl eingeschlossen und mit einem gasdichten Schweiß versiegelt, der einen integrierten Signalverarbeitungs-PCB enthält, der die Sensorausgabe in ein Standardsignal umwandelt.Unsere Produkte werden umfangreichen Komponentenprüfungen und Alterungsverfahren unterzogen, um einen zuverlässigen Betrieb in einer Vielzahl von Industrieumgebungen zu gewährleisten.
Produktmerkmalemit einer Leistung von mehr als 50 W und:
1Weite Messbereiche, Edelstahlkonstruktion, unterschiedliche Druckschnittstellen.
2Kompaktes und leichtes Design.
3.Hohe Präzision, alles aus Edelstahl.
Anwendungenmit einer Leistung von mehr als 50 W und:
1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl.
2. in der Schifffahrt und in der Luftfahrt eingesetzt.
3. In industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie verwendet.
4. verwendet in hydraulischen und pneumatischen Steuerungssystemen.
| Leistungsparametermit einer Leistung von mehr als 50 W und |
| Messbereich |
- 100kPa... 0kPa ~ 10kPa... 20MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit |
00,1% FS |
| Hysterese |
00,1% FS |
| Langfristige Stabilität |
± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt |
Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Temperaturverschiebung in voller Skala |
Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Ex ia IIC T6 Ga |
| Schutzbewertung |
IP65 |
| Gewicht |
~ 0,25 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
- 1Bei der Auswahl des Produkts müssen die Kunden die Kompatibilität zwischen dem Messmedium und den Kontaktteilen des Produkts überprüfen.
- 2.Bitte beachten Sie, dass Explosionssichere Produkte bei der Bestellung keine digitalen Displayköpfe enthalten.
- 3.Bei Sendern, die mit einem LCD- oder LED-Displaykopf bestellt werden, sollte die Stromversorgung mindestens 20 VDC betragen.
- 4.Um den zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass die Benutzer Blitzschutzvorrichtungen vor Ort installieren und sowohl das Produkt als auch die Stromversorgung ordnungsgemäß erden.
- 5.Der O-Ring aus Fluorkautschuk hat einen Nennbetriebstemperaturbereich von -20°C bis 250°C. Ist die Betriebstemperatur des Produkts unter -20°C, so ist eine O-Ringdichtung aus EPDM zu wählen.
- 6Die Standardlänge des Kabels beträgt 0 m, erhältlich in drei Materialvarianten.Bitte geben Sie das erforderliche Kabelmaterial in der Bestellung an, wenn es sich von dem Standardmaterial unterscheidet..
- 7.Für besondere Anforderungen wie starke Schwingungen, sofortige Aufprallkraft, starke elektromagnetische oder Radiofrequenzstörungen informieren Sie bitte unser Unternehmen und geben Sie diese in der Bestellung an.
| Bestellleitfaden |
| BP93420XX |
Drucktransmitter |
| |
Code |
Entwurf des Baus |
| IB |
Generaldrucktransmitter |
IX. |
Anzeige Drucktransmitter |
| IE |
Stoßfeste Luftdruckübertrager |
IIC/III |
Industrielle allgemeine/ Anzeigendrucktransmitter |
| Wenn |
Feuchtigkeitsdichtes Drucktransmitter |
IIE/IIIE |
Allgemeine/Anzeige-Drucktransmitter |
| In |
Luftkonditionierendes spezielles Drucktransmitter |
|
|
| IC |
Hochtemperaturdrucktransmitter |
|
|
| IQ1/IQ2 |
Große Membran / Hochtemperaturdrucktransmitter |
|
|
| |
Messbereich |
- Oh, nein, nein.1. . .0 ~ 0.01...100 MPa |
| (0-X) Kpa oder MPa |
X: Zeigt den tatsächlichen Messbereich an |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 Stecker |
| B3 |
Versiegelte Kabel-Ausgabe |
| B4 |
2088 Gewerbliche Gehäuse |
| B5 |
2088 Industriehülle mit Anzeige |
| B6 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
Häufige Fragen:
- Häufige Fragen:
- F: Was sind die charakteristischen Merkmale Ihrer Drucksensor-Sender?
- A: Unsere Drucksensoren sind bekannt für ihre hohe Präzision, außergewöhnliche Haltbarkeit und insgesamt hervorragende Leistung.Wir bieten auch Anpassungsmöglichkeiten an, um spezifischen Kundenanforderungen gerecht zu werden.
-
- F: Kann ich für meine Anwendung kundenspezifische Spezifikationen beantragen?
- A: Absolut. Unser Ingenieursteam hat die Fähigkeit, unsere Produkte durch unsere OEM- und ODM-Dienstleistungen anzupassen, so dass wir Ihre einzigartigen Anforderungen erfüllen können.
-
- F: Welche Produktionskapazität haben Sie derzeit?
- A: Unsere Produktionsstätten sind in der Lage, bis zu 30.000 Drucksensor-Sender pro Monat herzustellen, so dass wir große Aufträge bearbeiten können.Wir empfehlen Ihnen, sich im Voraus mit unserem Vertriebs-Team in Verbindung zu setzen, um einen reibungslosen Produktionsplan und eine pünktliche Lieferung zu gewährleisten..
-
- F: Wie ist der typische Lieferzeitplan für Ihre Produkte?
- A: Standard-Modellbestellungen haben in der Regel eine Lieferzeit von 5 bis 8 Werktagen, während die Lieferzeit für kundenspezifische Produkte variieren kann.
-
- F: Wie werden Ihre Produkte bewertet und gibt es Rabattmöglichkeiten?
- A: Wir bieten wettbewerbsfähige Preise an und haben Rabatte, insbesondere für Großbestellungen oder langfristige Partnerschaften.
-
- F: Welche Garantie und Kundendienst bieten Sie für Ihre Produkte?
- A: Alle unsere Produkte sind ab dem Versanddatum mit einer 24-monatigen Garantie ausgestattet.einschließlich Hilfe bei der Fernproblembehandlung über das PC-Netzwerk.
