BP9325-I2C Industriedrucksensor mit Siliziumpiezoresistiver Isolationsmembran
Product Details
| Modell: | BP9325 | Typ des Kerns: | Piezoresistiver Siliziumdrucksensor |
|---|---|---|---|
| Medienkompatibilität: | Luft, Wasser und Öl oder andere kompatible Flüssigkeit | Ausgleichszeit: | 0~70°C |
| Handelsmarke: | HT-Sensor | Druckart: | Ausmaß, Absolut, versiegelt |
| Wohnmaterial: | 304 rostfreier Stahl | Ausgang des Signals: | I2C |
| IP-Bewertung: | IP65 | Verbinden: | G1/4 G1/2 oder OEM |
| Hervorheben |
BP9325-I2C Drucksensor-Sender,industrieller Drucksensor-Sender |
||
Product Description

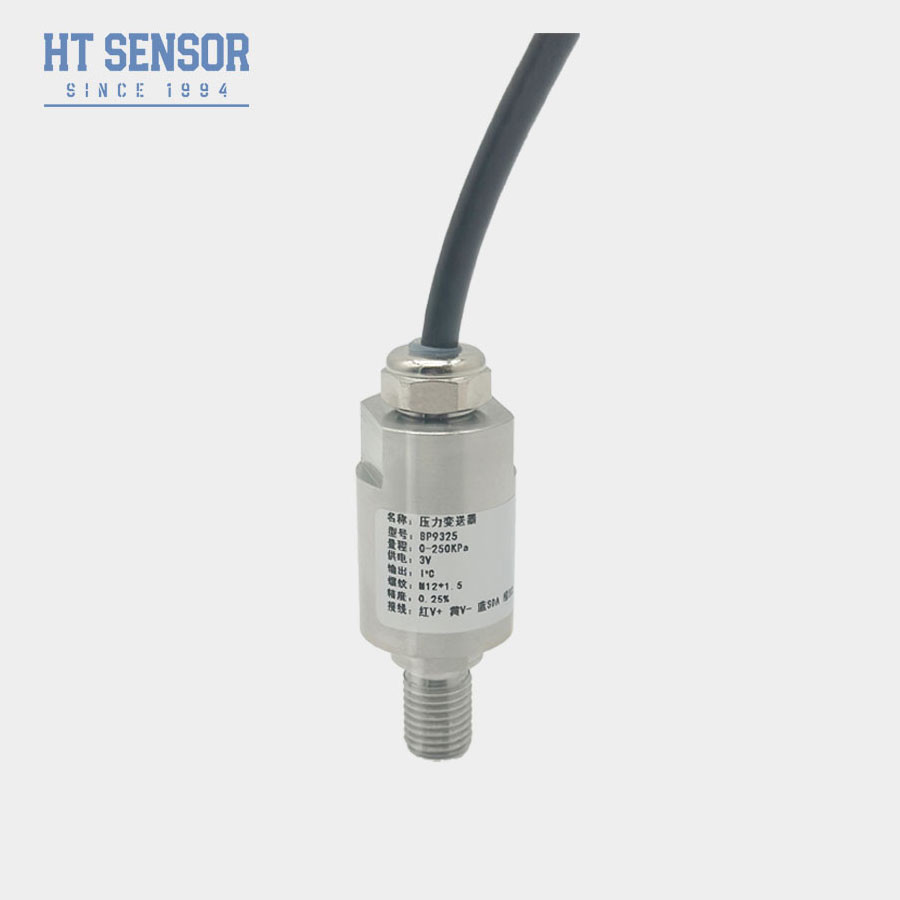

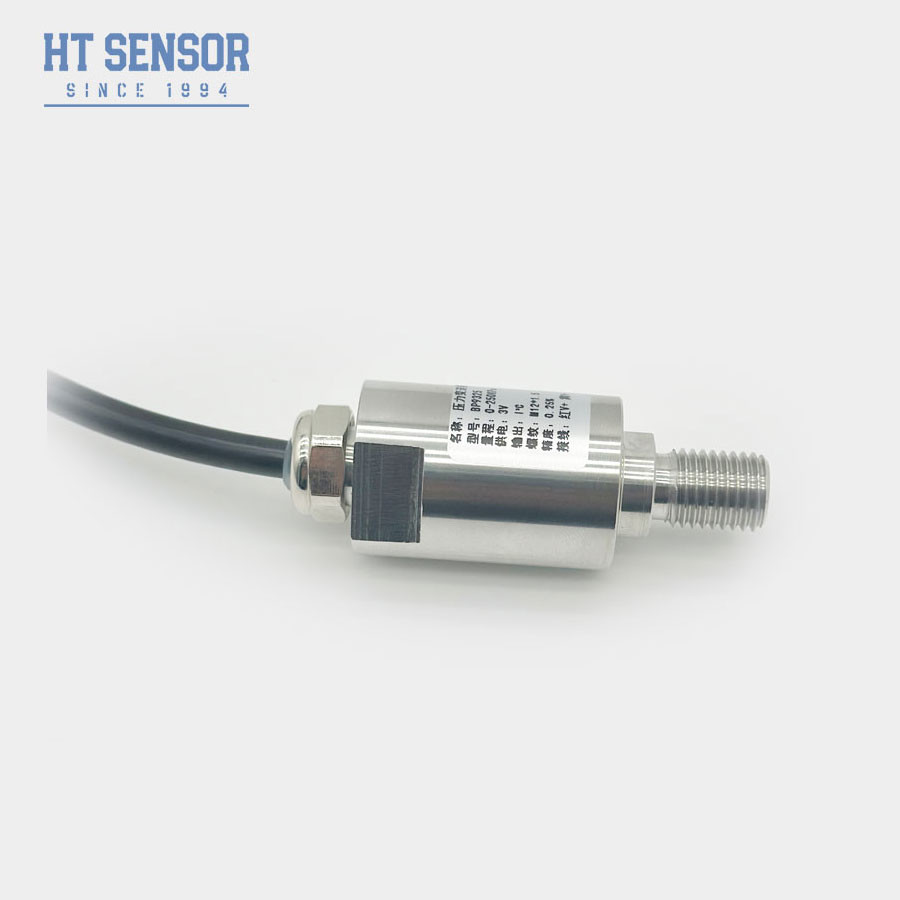

BP9325-I2C Industriedrucksensor mit Siliziumpiezoresistiver Isolationsmembran
BP9325-I2C Siliziumpiezoresistiver Drucksensor
Produkteinführung des industriellen Drucksensors
Der BP9325-I2C-Drucksensor verwendet als Messelement unseren selbst entwickelten Silizium-Piezoresistiven Isolationsmembranöl-Kern der HT-Serie.Die Signalverarbeitungsschaltung befindet sich innerhalb des EdelstahlgehäusesDas Produkt wurde strengen Tests und Alterungsscreening für Komponenten, Halbfabrikate und Fertigprodukte unterzogen.Sicherstellung stabiler und zuverlässiger Leistungen.
Produktmerkmale eines industriellen Drucksensors
- Wirtschaftlich und kompakt
- Doppel 24-Bit-ADCs für Druck- und Temperaturmessung
- Standard I2C Kommunikationsprotokoll
- Vollständig aus Edelstahl 316L
Anwendungen und Industrie der industriellen Drucksensoren
- Druckmessung für nicht korrosive Medien auf 316L Edelstahl.
- Industrieanlagen wie Erdöl, Chemie, Metallurgie usw.
- Schiffbau und Luft- und Raumfahrt.
- Hydraulische und pneumatische Steuerungen.
- Das Internet der Dinge (IoT).
| Leistungsparameter des BP9325-I2C-Industriedrucksensors | |
| Reichweite | - 100 kPa... 0 35 kPa... 3,5 MPa... 100 MPa |
| Druckart | Messdruck, absoluter Druck |
| Stromversorgung | 3.0V ∙ 3.6V Gleichstrom |
| Ausgangssignal | Digitale I2C (Druck, Temperatur) |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25°C | ±0,25% (typisch), ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese | 0.02% F.S. (typisch), 0,05% F.S. (maximal) |
| Langfristige Stabilität | ±0,1% F.S./Jahr (typisch), ±0,2% F.S./Jahr (maximal) |
| Nulltemperaturverschiebung | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Einhaltung der Anforderungen für |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Einhaltung der Anforderungen für |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | -20-70°C ((≤10MPa, anpassbar) |
| Betriebstemperatur | -30°C bis 80°C |
| Speichertemperatur | -40°C bis 120°C |
| Dauerbetriebsstrom | 3 mA Gleichstrom |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 50MΩ @50V Gleichstrom |
| Schutzgrad | IP65 |
| O-Ring | Fluorkautschuk |
| Gewicht | ~ 0,4 kg |
Kommunikationsprotokoll
BP-I2C verwendet das I2C-Busprotokoll für die Kommunikation mit externen Geräten.BP-IIC fungiert als I2C-Slave-Gerät, und das Master-Gerät kann mit ihm über folgende Befehlformate kommunizieren:
Wenn BP-I2C auf digitale Ausgabe gesetzt wird (mit dem Befehl I2C 0xAC), wird B[23:0] in drei Bytes ausgeführt.
Bei Verwendung des Befehls 0xAC I2C zum Auslesen der kalibrierten 5-Byte-Daten werden die Temperaturinformationen durch die letzten zwei Bytes von 16-Bit-Daten bereitgestellt.Die Benutzer können den T-Wert leicht in die tatsächliche Temperatur umwandeln, indem sie folgende Formel verwenden::
Anmerkung: Die Brückeneinstellung beträgt 10% ~ 90%, der Sensorbrückenzellpunkt entspricht 10%, der Vollpunkt entspricht 90%.Die Temperatur muss angepasst werden..
| Erinnerung zur Auswahl |
1.Sichern Sie sich, dass die Kerngröße während der Montage mit dem Sendergehäuse übereinstimmt, um die erforderliche Luftdichte zu erreichen.
2.Vertikal montieren und gleichmäßig drücken, um Verstopfung oder Beschädigung des Ausgleichsbretts zu verhindern.
3.Das Messmedium muss mit dem Material des Kerndiaphragmagehäuses (316L) kompatibel sein. Ansonsten sind bei der Bestellung besondere Anforderungen anzugeben.
4.Das Sensordiaphragma nicht mit scharfen Gegenständen drücken, um Verformungen oder Perforationen zu vermeiden, die Kernschäden verursachen.
5.Halten Sie den Lüftungsrohr des Messkerns offen für die Atmosphäre.
6.Wenn Änderungen an den Pinnleitungen vorliegen, lesen Sie das Etikett am Kern.
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte maßgeschneidert an spezifische Bedürfnisse anpassen.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großaufträgen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.
