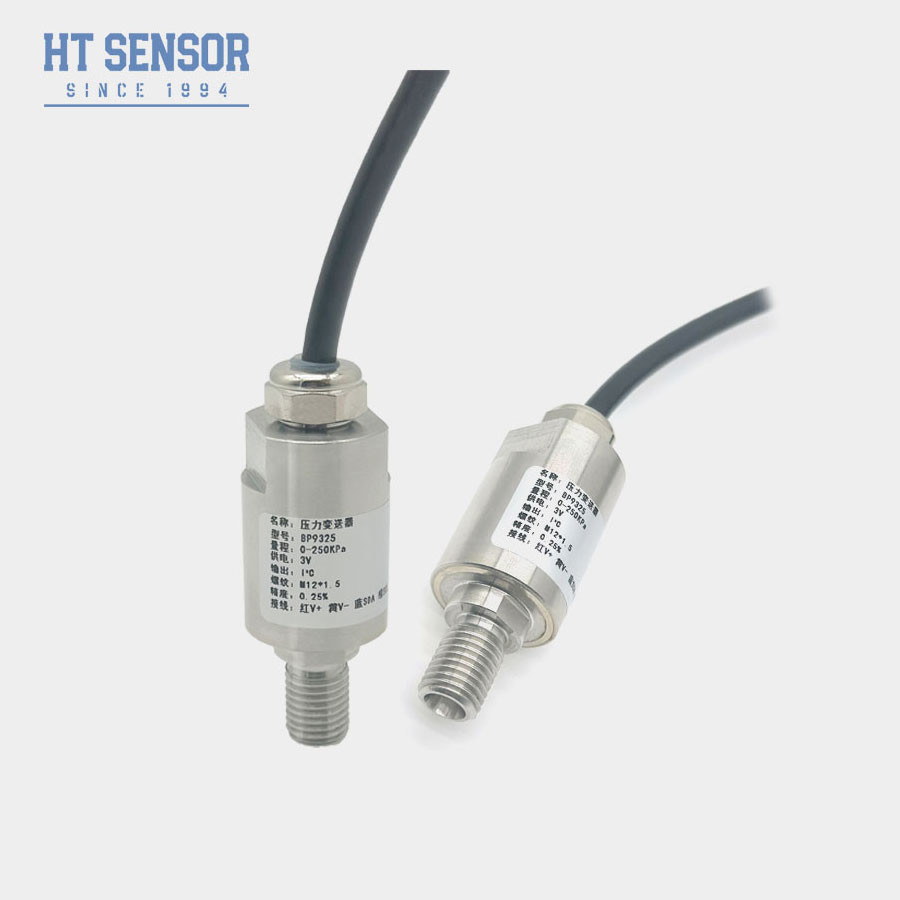

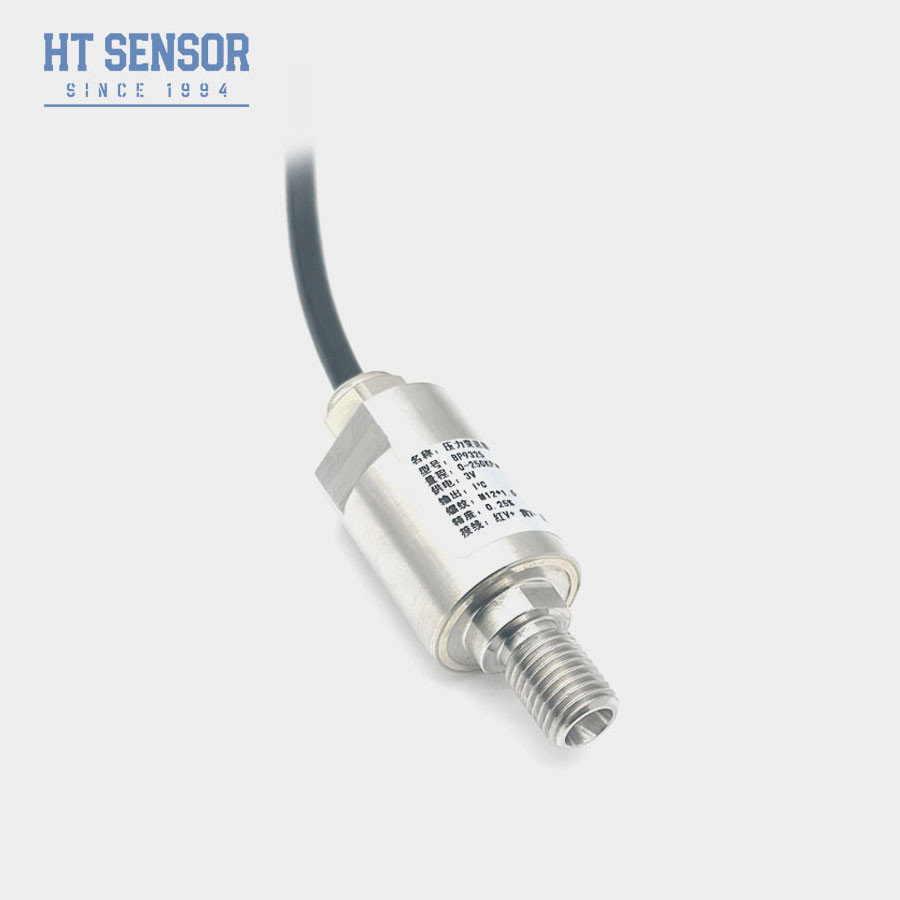

Silikon-Piezoresistiver Industriedrucktransmitter-Sensor mit I2C-Ausgang
Produktdetails
| Modell: | BP9325 | Typ des Kerns: | Piezoresistiver Siliziumdrucksensor |
|---|---|---|---|
| Medienkompatibilität: | Luft, Öl oder andere kompatible Flüssigkeit | Ausgleichszeit: | 0~70°C |
| Handelsmarke: | HT-Sensor | Druckart: | Ausmaß, Absolut, versiegelt |
| Wohnmaterial: | 304 Edelstahl oder 316L | Ausgang des Signals: | I2C 4-20mA |
| IP-Bewertung: | IP65 | Verbinden: | G1/4 1/4NPT oder OEM |
| Hervorheben |
Silikonpiezoresistiver Drucktransmittersensor,I2C-Drucktransmittersensor,Sensor für industrielle Druckübertragungsgeräte |
||
Produktbeschreibung
Silikon-Piezoresistiver Industriedrucktransmitter-Sensor mit I2C-Ausgang
BP9325-I2C Siliziumpiezoresistiver Drucksensor
Produkteinführung des industriellen Drucksensors
Der BP9325-I2C-Drucksensor nutzt als Messelement unseren originalen Silizium-Piezoresistiv-Isolierungsmembran-ölversiegelten Kern der HT-Serie.Die Signalverarbeitungsschaltung des Sensors ist in das Edelstahlgehäuse integriertDas Produkt wurde einer gründlichen Prüfung und Alterungsscreening seiner Komponenten, Halbfabrikate und Endprodukte unterzogen.Sicherstellung stabiler und zuverlässiger Leistungen.
Produktmerkmale eines industriellen Drucktransmittersensors
- Wirtschaftlich und kompakt
- Doppel 24-Bit-ADCs für Druck- und Temperaturmessung
- Standard I2C Kommunikationsprotokoll
- Vollständig aus Edelstahl 316L
Anwendungen und Industrie der industriellen Drucktransmittersensor
- Die Druckmessung ist für nicht korrosive Medien ausgelegt und verwendet eine 316L-Edelstahlkonstruktion.
- Dies macht den Sensor für industrielle Prozessanwendungen wie in der Erdöl-, Chemie- und Metallindustrie geeignet.Durch das robuste Design ist es für den Einsatz in der Schiffbau- und Luftfahrtindustrie geeignet.Der Sensor lässt sich auch gut in IoT-Anwendungen integrieren.
| Leistungsparameter des BP9325-I2C-Industriedrucktransmittersensors | |
| Reichweite | - 100 kPa... 0 35 kPa... 3,5 MPa... 100 MPa |
| Druckart | Messdruck, absoluter Druck |
| Stromversorgung | 3.0V ∙ 3.6V Gleichstrom |
| Ausgangssignal | Digitale I2C (Druck, Temperatur) |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25°C | ±0,25% (typisch), ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese | 0.02% F.S. (typisch), 0,05% F.S. (maximal) |
| Langfristige Stabilität | ±0,1% F.S./Jahr (typisch), ±0,2% F.S./Jahr (maximal) |
| Nulltemperaturverschiebung | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Einhaltung der Anforderungen für |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Vorschriften für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Anforderungen für die Berechnung der Einhaltung der Einhaltung der Anforderungen für |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | -20-70°C ((≤10MPa, anpassbar) |
| Betriebstemperatur | -30°C bis 80°C |
| Speichertemperatur | -40°C bis 120°C |
| Dauerbetriebsstrom | 3 mA Gleichstrom |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 50MΩ @50V Gleichstrom |
| Schutzgrad | IP65 |
| O-Ring | Fluorkautschuk |
| Gewicht | ~ 0,4 kg |
Kommunikationsprotokoll
BP-I2C verwendet das I2C-Busprotokoll für die Kommunikation mit externen Geräten.BP-IIC fungiert als I2C-Slave-Gerät, und das Master-Gerät kann mit ihm über folgende Befehlformate kommunizieren:
Wenn BP-I2C auf digitale Ausgabe gesetzt wird (mit dem Befehl I2C 0xAC), wird B[23:0] in drei Bytes ausgeführt.
Bei Verwendung des Befehls 0xAC I2C zum Auslesen der kalibrierten 5-Byte-Daten werden die Temperaturinformationen durch die letzten zwei Bytes von 16-Bit-Daten bereitgestellt.Die Benutzer können den T-Wert leicht in die tatsächliche Temperatur umwandeln, indem sie folgende Formel verwenden::
Anmerkung: Die Brückeneinstellung beträgt 10% ~ 90%, der Sensorbrückenzellpunkt entspricht 10%, der Vollpunkt entspricht 90%.Die Temperatur muss angepasst werden..
| Erinnerung zur Auswahl |
1.Sichern Sie sich, dass die Kerngröße während der Montage mit dem Sendergehäuse übereinstimmt, um die erforderliche Luftdichte zu erreichen.
2.Vertikal montieren und gleichmäßig drücken, um Verstopfung oder Beschädigung des Ausgleichsbretts zu verhindern.
3.Das Messmedium muss mit dem Material des Kerndiaphragmagehäuses (316L) kompatibel sein. Ansonsten sind bei der Bestellung besondere Anforderungen anzugeben.
4.Das Sensordiaphragma nicht mit scharfen Gegenständen drücken, um Verformungen oder Perforationen zu vermeiden, die Kernschäden verursachen.
5.Halten Sie den Lüftungsrohr des Messkerns offen für die Atmosphäre.
6.Wenn Änderungen an den Pinnleitungen vorliegen, lesen Sie das Etikett am Kern.
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Unsere Drucksensor-Sender zeichnen sich durch hohe Präzision, Langlebigkeit und hervorragende Leistung aus.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte anhand unserer OEM- und ODM-Dienstleistungen an spezifische Bedürfnisse anpassen.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten haben die Fähigkeit, bis zu 30.000 Drucksensor-Sender pro Monat zu produzieren, so dass wir große Aufträge erfüllen können.Es empfiehlt sich, sich im Voraus mit unserem Vertriebs-Team in Verbindung zu setzen, um eine reibungslose Produktion und Lieferung zu planen..
4. F: Wie ist die typische Lieferzeit?
A: Standardmodelle haben in der Regel eine Lieferzeit von 5~8 Werktagen, während kundenspezifische Produkte variieren können.
5F: Wie sind die Preise der Produkte?
A: Wir bieten wettbewerbsfähige Preise mit Ermäßigungen für Großbestellungen oder langfristige Partnerschaften.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Produkte sind ab Versanddatum mit einer Garantie von 24 Monaten ausgestattet, und unser Kundendienst gewährleistet innerhalb von 24 Stunden schnelle Antworten sowie Fernunterricht über das PC-Netzwerk.
