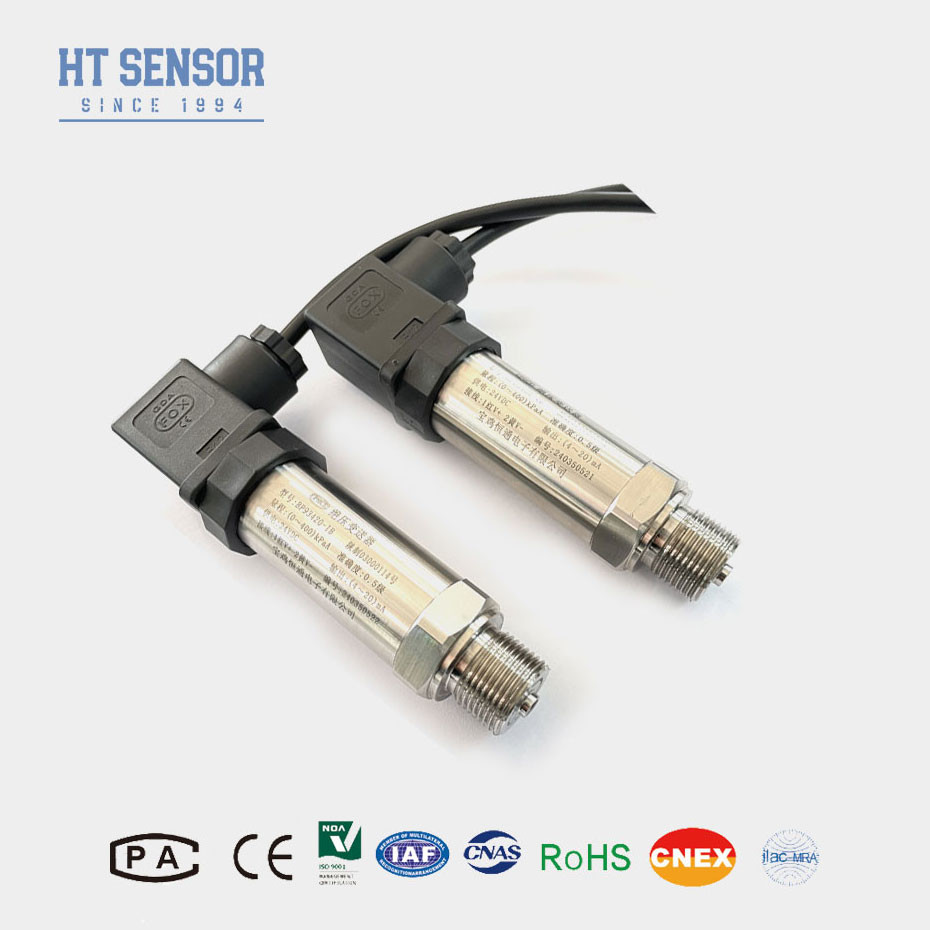

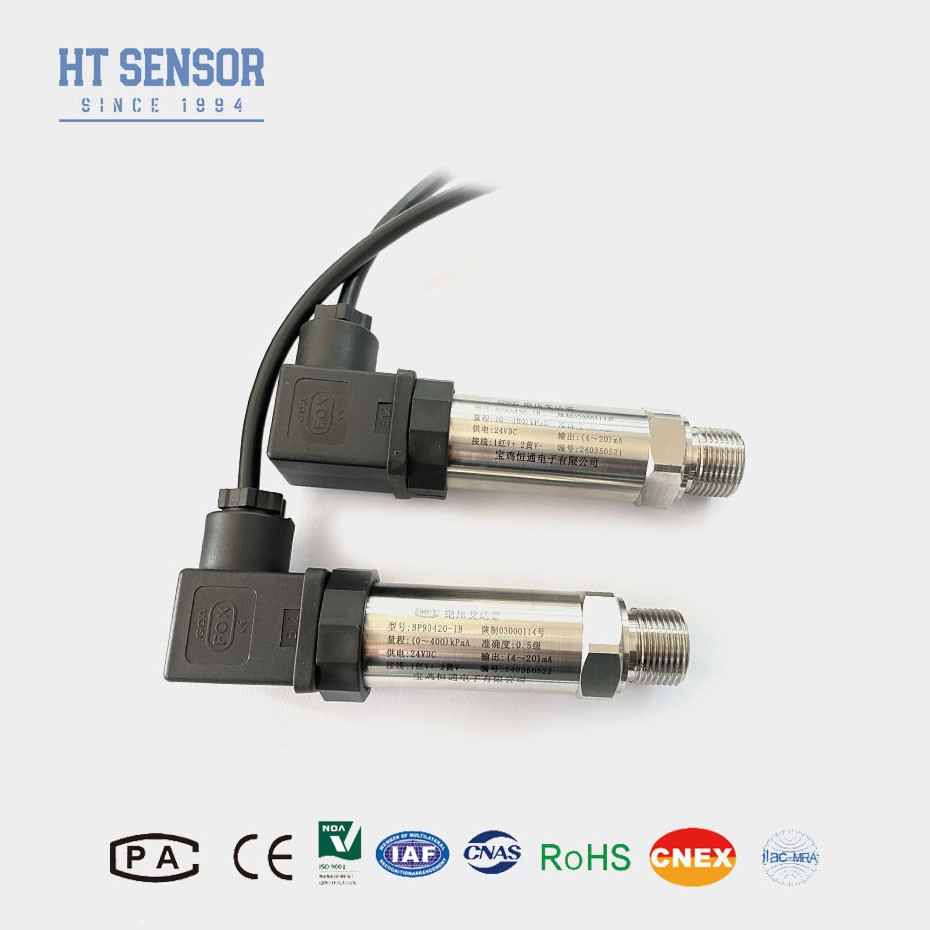

BP93420-IB Diffusionierter Siliziumdrucksensor Hochpräzisionsdrucktransmitter
Product Details
| Model NO.: | BP93420-IB | Power: | 5VDC /12-36VDC |
|---|---|---|---|
| Thread: | G1/2, M20*1.5, 1/2NPT | Long-Term Stability: | +-0.2%F.S/Year(Typ.) |
| Housing Material: | 316L or 304SS | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Measuring Medium: | Liquid air. water oil | Accuracy Grade: | 0.5%. 0.25% |
| Pressure range: | 0kpa~5kpa...100MPa | Output Signal: | 4-20mA or RS485 Modobus |
| Electronic Connection: | DIN connector or cable | ||
| Hervorheben |
Diffusioniertes Silizium-Drucksensor,BP93420-IB Siliziumdrucksensor,Hochpräzisions-Siliziumdrucksensor |
||
Product Description
BP93420IBHochpräzisionsdiffusioniertes Siliziumdrucktransmitter
Einleitung:
BP93420IB Diffuse Silizium-Drucksensoren sind eine Art Druckmessgerät, das die diffuse Silizium-Technologie zur Messung von Druckveränderungen verwendet.Diese Sensoren bestehen aus einem dünnen Silizium-Diaphragma, das sich unter Druck verformt.Diese Änderung des Widerstands wird dann in ein elektrisches Signal umgewandelt, das verarbeitet und interpretiert werden kann, um den aufgebrachten Druck zu bestimmen.Die digitale Kompensationstechnologie wird dann verwendet, um die Temperatur, Linearität, Hysterese und Wiederholbarkeit des Sensors an mehreren Punkten zu kalibrieren.Einer der Hauptvorteile diffuser Siliziumdrucksensoren ist ihre hohe Empfindlichkeit und Genauigkeit bei der Druckmessung.sie für eine Vielzahl von Anwendungen geeignet machen, bei denen eine präzise Drucküberwachung unerlässlich ist.
Produktmerkmale
1. Hohe Präzision
2Weiter Druckbereich
3. Schnelle Reaktionszeit
4Kompakte Größe
5. Niedriger Stromverbrauch
6Ausgezeichnete Linearität
Anwendungenmit einer Breite von mehr als 20 mm,:
1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl
2.Diffuse Siliziumdrucksensoren bieten eine zuverlässige und kostengünstige Lösung zur Messung des Drucks in verschiedenen Anwendungen in Industrie, Automobilindustrie, Luftfahrt und Medizin.Bereitstellung genauer und Echtzeitdruckdaten für Überwachungs- und Kontrollzwecke.
Leistungsparameter des Drucktransmittersensors:
| Messbereich | - 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit | 00,1% FS |
| Hysterese | 00,1% FS |
| Langfristige Stabilität | ± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt | Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Temperaturverschiebung in voller Skala | Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Kompensationstemperatur | 0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex db IIC T6 Gb |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,15 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC |
| Bestellspitzen des Drucktransmittersensors |
1Bei der Auswahl des Produkts vergewissern Sie sich, dass das Prüfmedium mit dem Kontaktteil des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, dass explosionssichere Produkte keine digitalen Displayköpfe enthalten.
3Bei der Bestellung mit LCD- oder LED-Displaykopf des Transduzors sollte die Übertragungsleistung nicht weniger als 20 VDC betragen.
4. Um den zuverlässigen Betrieb des Produkts zu gewährleisten,Es wird empfohlen, dass die Anwender Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind..
5Der Nennbetriebstemperaturbereich eines O-Rings aus Fluorgummi beträgt -20°C bis 250°C. Bei einer Betriebstemperatur des Produkts unter -20°C sollte ein EPDM-O-Siegelring gewählt werden.
6. Die Standardkabellänge beträgt 1,5 m und es gibt drei Materialien zur Auswahl.Wenn Sie ein anderes Kabelmaterial brauchen, bitte im Bestellformular angeben.
7. Im Falle starker Schwingungen, sofortiger Aufprallkräfte, starker elektromagnetischer oder Radiofrequenzstörungen und sonstiger besonderer Anforderungen informieren Sie bitte unsere Firma und geben Sie dies in der Bestellung an.

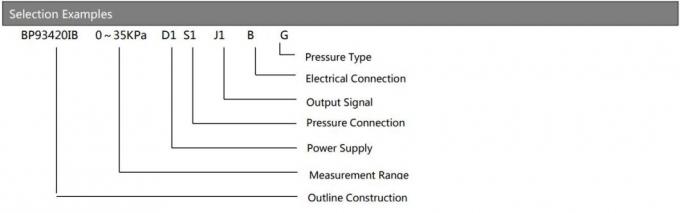

| Bestellleitfaden für den Drucktransmitter | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| IB | Generaldrucktransmitter | IX. | Anzeige Drucktransmitter | |||||
| IE | Stoßfeste Luftdruckübertrager | IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter | |||||
| Wenn | Feuchtigkeitsdichtes Drucktransmitter | IIE/IIIE | Allgemeine/Anzeige-Drucktransmitter | |||||
| In | Luftkonditionierendes spezielles Drucktransmitter | |||||||
| IC | Hochtemperaturdrucktransmitter | |||||||
| IQ1/IQ2 | Große Membran / Hochtemperaturdrucktransmitter | |||||||
| Messbereich | - Oh, nein.1. . .0 ~ 0.01...100 MPa | |||||||
| (0-X) Kpa oder MPa | X: Zeigt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Druckverbindung | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Andere | |||||||
| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | 2088 Gewerbliche Gehäuse | |||||||
| B5 | 2088 Industriehülle mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A:Wir bieten OEM- und ODM-Dienstleistungen an.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 20.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großaufträgen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 3 bis 5 Werktage für Standardmodelle.
