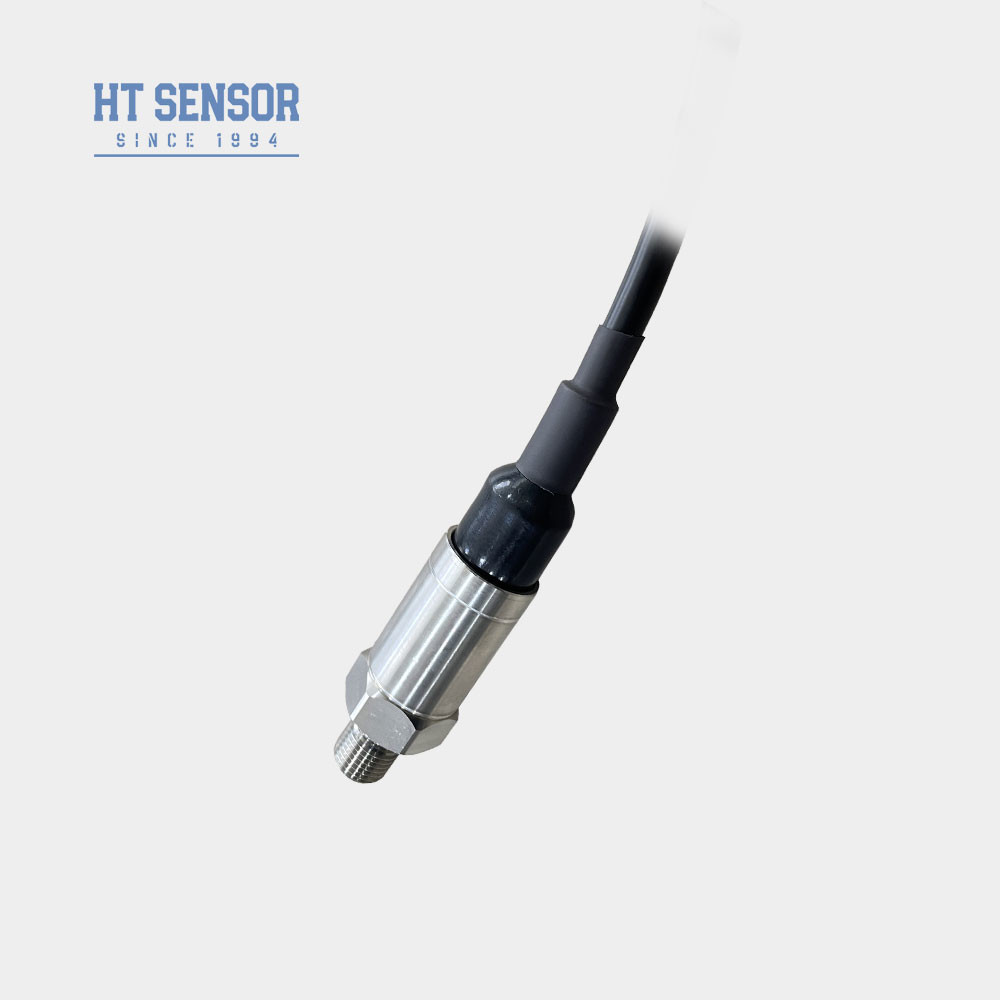

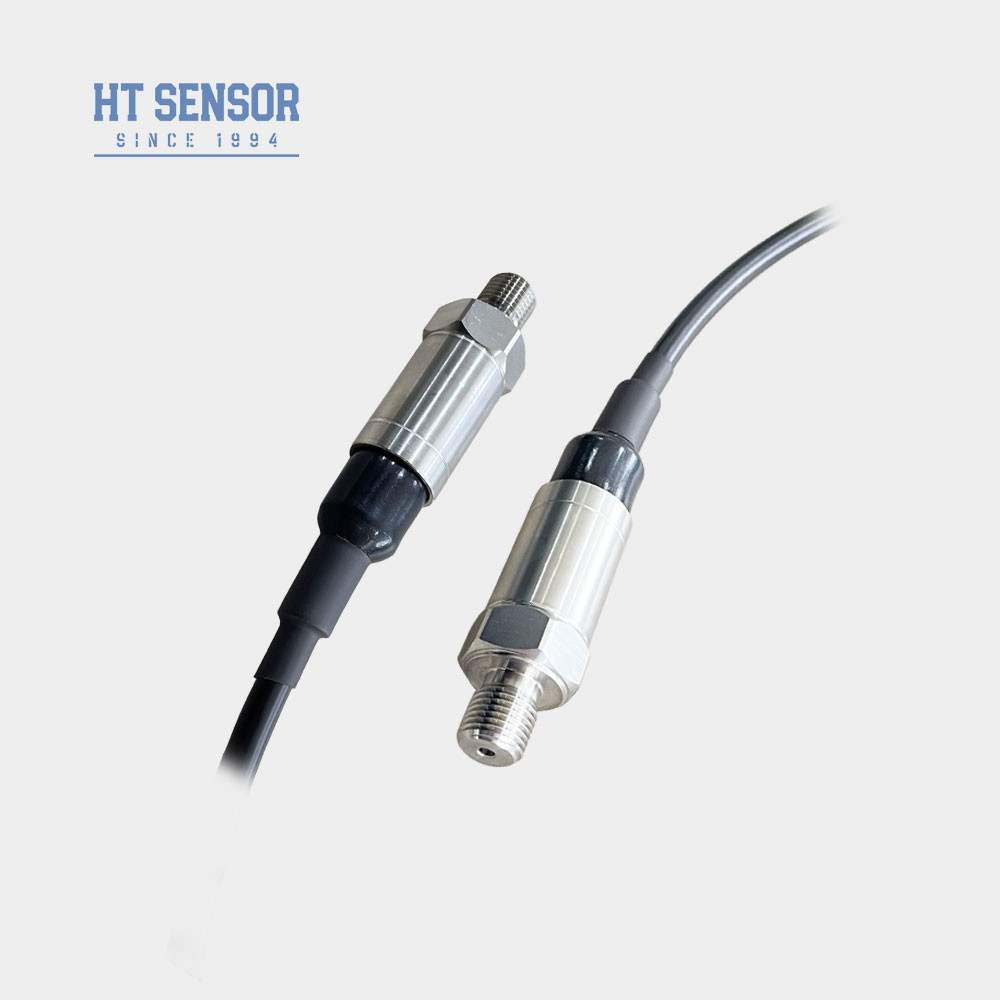

Der Compact BP156 Industrial Pressure Transmitter verfügt über einen zuverlässigen Siliziumpiezoresistiven Drucksensor.und der industriellen Standardproduktion.Entworfen mit einem IP68-wasserdichten Gehäuse. Unterliegt strengen Tests und Validierung für langfristige Stabilität und Zuverlässigkeit.
Produktmerkmalemit einer Breite von mehr als 20 mmÜbertrager:
1Weite Messbereiche, Edelstahlkonstruktion.
2Kompaktes und leichtes Design.
3.Hohe Präzision, alles aus Edelstahl.
Anwendungenmit einer Breite von mehr als 20 mmÜbertrager:
1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl.
2. in der Schifffahrt und in der Luftfahrt eingesetzt.
3. In industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie verwendet.
4. verwendet in hydraulischen und pneumatischen Steuerungssystemen.
| Leistungsparameter mit einer Breite von mehr als 20 mmÜbertrager: |
| Messbereich |
0 kPa ~ 10 kPa...20 MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese |
0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität |
Der Wert der Verbrennungsmenge ist in der Regel von ± 0,1% F.S./Jahr (typisch) bis ± 0,2% F.S./Jahr (maximal) zu messen. |
| Temperaturverschiebung zum Nullpunkt |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion |
2.4Khz |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Ex ia IIC T6 Ga |
| Schutzbewertung |
IP65 |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
| Auswahlbeispielemit einer Breite von mehr als 10 mm, |
- Produktauswahl und Gebrauchsanweisungen:
- Sicherstellung der Kompatibilität zwischen dem zu prüfenden Medium und den benetzten Teilen des Produkts.
- Explosionssichere Modelle enthalten keine digitalen Displays.
- Übertragungsgeräte mit LCD/LED-Displays benötigen eine Stromversorgung von mindestens 20 VDC.
- Einrichtung eines Blitzschutzes und einer zuverlässigen Erdung zur Sicherstellung eines zuverlässigen Betriebs.
- Bei Temperaturen unter -20°C werden statt Fluorkautschuk EPDM-O-Ringe verwendet.
- Kabel nicht standardmäßig enthalten; bei Bedarf PE, PVC oder PTFE.
- Informieren Sie uns über spezielle Anforderungen wie Vibration, Aufprall oder EMI für maßgeschneiderte Lösungen.
| Bestellleitfaden |
| BP15X |
Analogdrucktransmitter |
| |
Code |
Entwurf des Baus |
| 5 |
Packard-Stecker |
6 |
Versiegeltes Direkt-Ausgangskabel 1,5 Meter |
| 7 |
Mini-Hirschmann-Anschluss |
8 |
Großer Hirschmann-Anschluss |
| |
Messbereich |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
oder MPa |
X: Anzeigt den tatsächlichen Messbereich |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
|
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere (Flanke) |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel versiegelte Steckdose 1,5 m |
| B4 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
