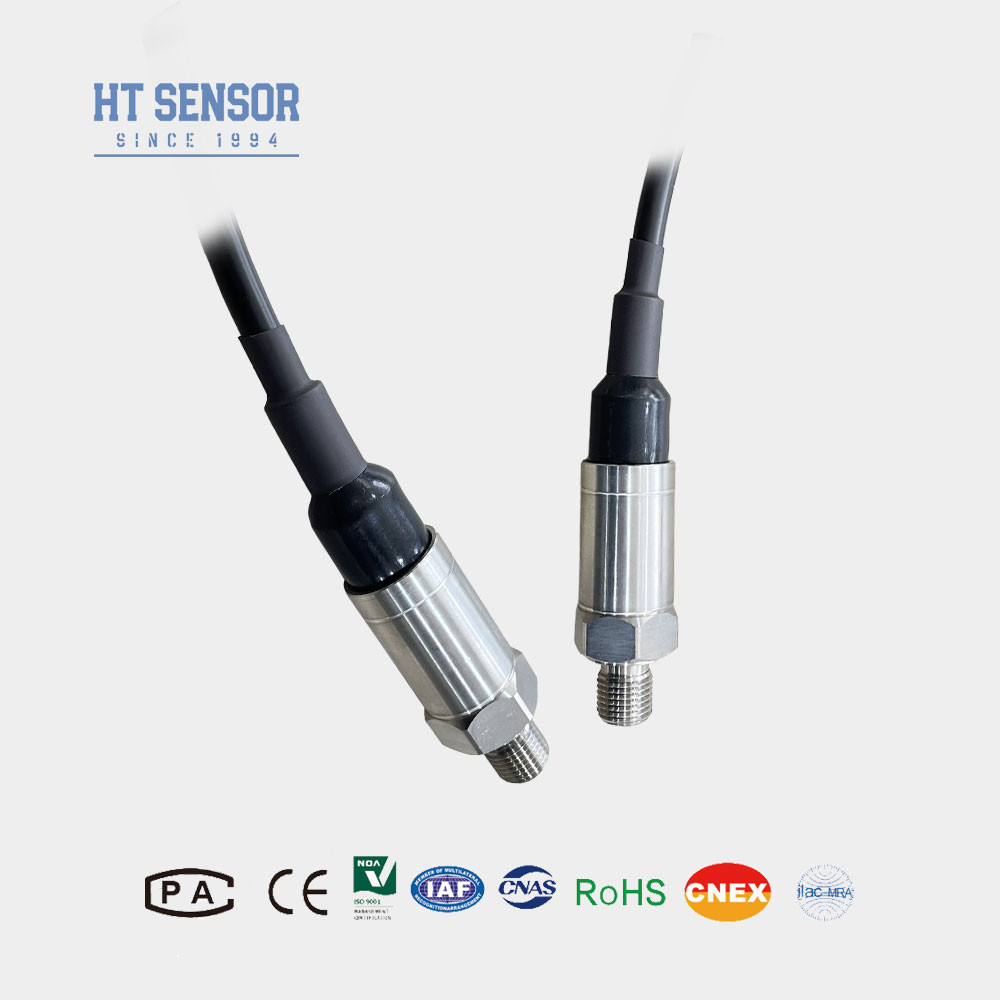

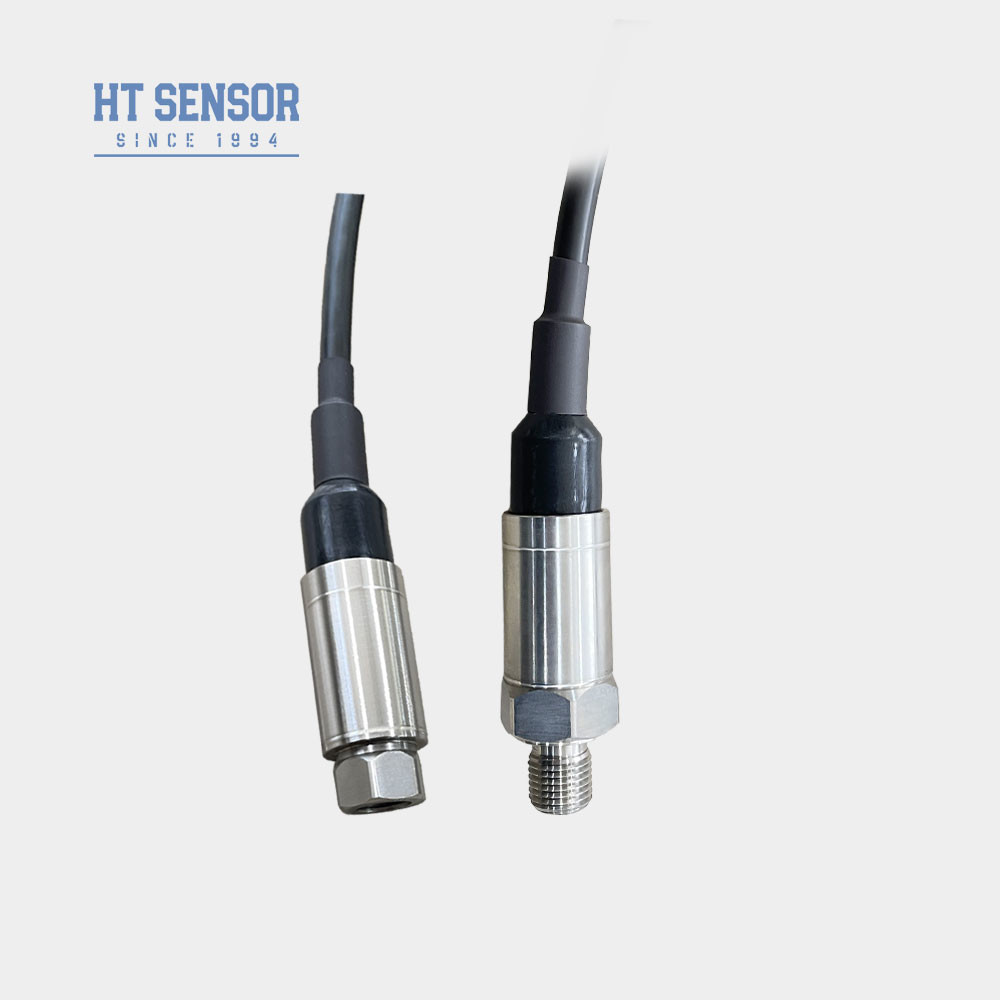

Der BP156 Compact Rod-Style IndustriedrucktransmitterSensorVerwendet einen leistungsfähigen Silizium-Piezoresistiven Drucksensor als Kernsensor.und Signalkonditionierung zur Bereitstellung von Standard-Industrie- und Netzwerk-Ausgangssignalen.Ein robustes, IP68 wasserdichtes Gehäuse für anspruchsvolle industrielle Umgebungen.und durch strenge Verfahren validiert, einschließlich der Zyklischen Belastungsentlastung, Alterungstests und Umweltsimulationen zur Gewährleistung langfristiger Stabilität und Zuverlässigkeit.
Produktmerkmalemit einer Breite von mehr als 20 mm,:
1Weite Messbereiche, Edelstahlkonstruktion.
2Kompaktes und leichtes Design.
3.Hohe Präzision, alles aus Edelstahl.
Anwendungenvon Mini-IndustrialdruckSensor für den Sender:
1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl.
2. in der Schifffahrt und in der Luftfahrt eingesetzt.
3. In industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie verwendet.
4. verwendet in hydraulischen und pneumatischen Steuerungssystemen.
| Leistungsparameter von Mini-IndustrialdruckRansmitter-Sensor: |
| Messbereich |
0 kPa ~ 10 kPa...20 MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese |
0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität |
Der Wert der Verbrennungsmenge ist in der Regel von ± 0,1% F.S./Jahr (typisch) bis ± 0,2% F.S./Jahr (maximal) zu messen. |
| Temperaturverschiebung zum Nullpunkt |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion |
2.4Khz |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Ex ia IIC T6 Ga |
| Schutzbewertung |
IP65 |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
| Auswahlbeispielemit einer Breite von mehr als 10 mm, |
- Bei der Auswahl eines Produkts ist es wichtig, sicherzustellen, dass das zu prüfende Medium mit den benetzten Teilen des Geräts kompatibel ist, um mögliche Probleme mit der Materialunvereinbarkeit zu vermeiden.
- Bitte beachten Sie, dass die explosionssicheren Drucktransmittermodelle nicht serienmäßig mit einem digitalen Display ausgestattet sind.
- Bei Sendern mit LCD- oder LED-Displayköpfen muss die Stromversorgungsspannung mindestens 20 VDC betragen, um einen ordnungsgemäßen Betrieb zu gewährleisten.
- Um einen zuverlässigen langfristigen Betrieb zu gewährleisten, wird empfohlen, dass die Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung ordnungsgemäß geerdet sind.Dies hilft, vor elektrischen Überspannungen und Störungen zu schützen.
- Der Nennbetriebstemperaturbereich für O-Ringe aus Fluorgummi beträgt -20°C bis 250°C. Wenn bei der Anwendung Temperaturen unter -20°C erforderlich sind,Stattdessen sollten EPDM-O-Ringe ausgewählt werden, um eine zuverlässige Dichtung zu gewährleisten..
- Die Kabelbaugruppen sind nicht standardmäßig vorhanden. Wenn ein Kabel benötigt wird, stehen drei Materialoptionen zur Verfügung: Polyethylen (PE), Polyvinylchlorid (PVC) und Polytetrafluorethylen (PTFE).Sofern nicht anders angegeben, wird das Standardkabelmaterial Polyethylen sein.
- für spezielle Anwendungsbedürfnisse wie starke Vibrationen, sofortige Auswirkungen oder hohe elektromagnetische/radiofrequente Störungen,Bitte informieren Sie uns im Voraus, damit wir die passende maßgeschneiderte Lösung empfehlen und anbieten können.
- In diesem detaillierteren Absatzformat werden die gleichen Informationen umfassender behandelt und jeder Schlüsselpunkt zusätzlich in Zusammenhang gebracht und erläutert.Dies kann für Anwendungen nützlich sein, bei denen eine eingehendere Anleitung erforderlich ist.
| Bestellleitfaden |
| BP15X |
Analogdrucktransmitter |
| |
Code |
Entwurf des Baus |
| 5 |
Packard-Stecker |
6 |
Versiegeltes Direkt-Ausgangskabel 1,5 Meter |
| 7 |
Mini-Hirschmann-Anschluss |
8 |
Großer Hirschmann-Anschluss |
| |
Messbereich |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
oder MPa |
X: Anzeigt den tatsächlichen Messbereich |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
|
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere (Flanke) |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel versiegelte Steckdose 1,5 m |
| B4 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
