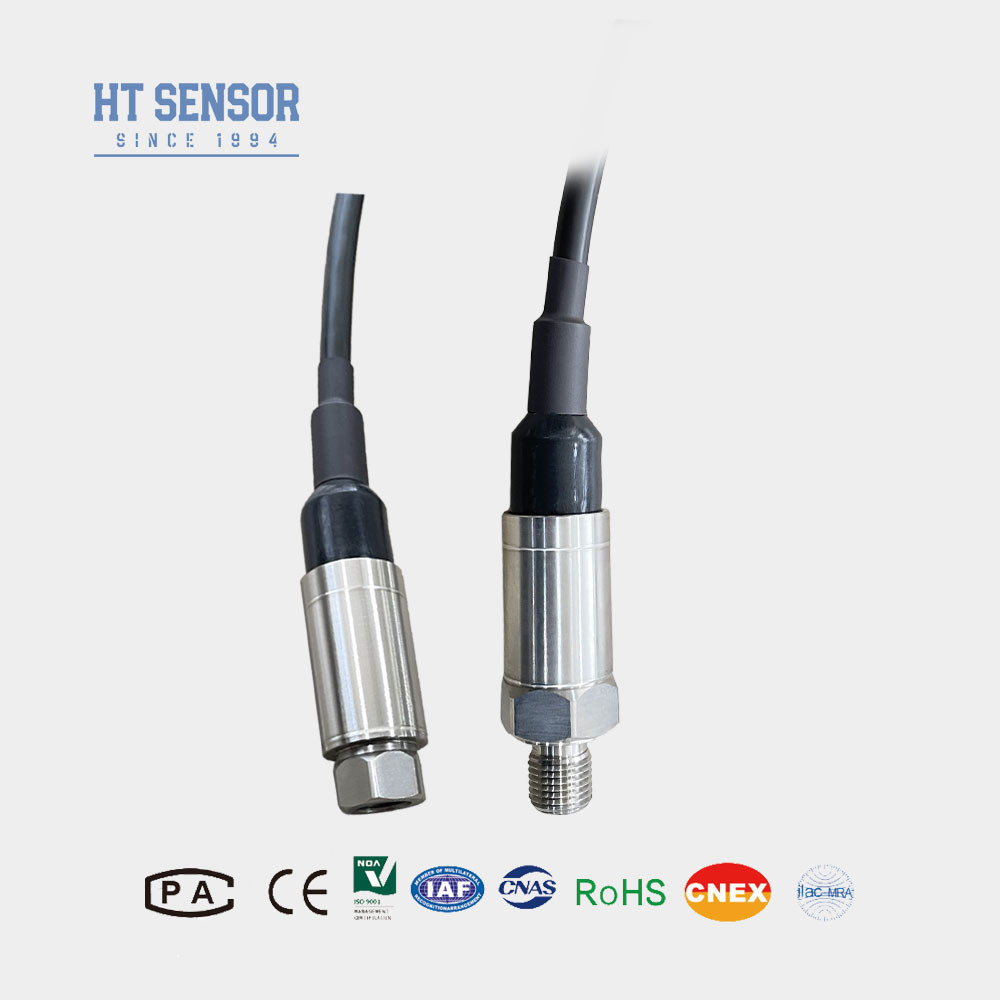

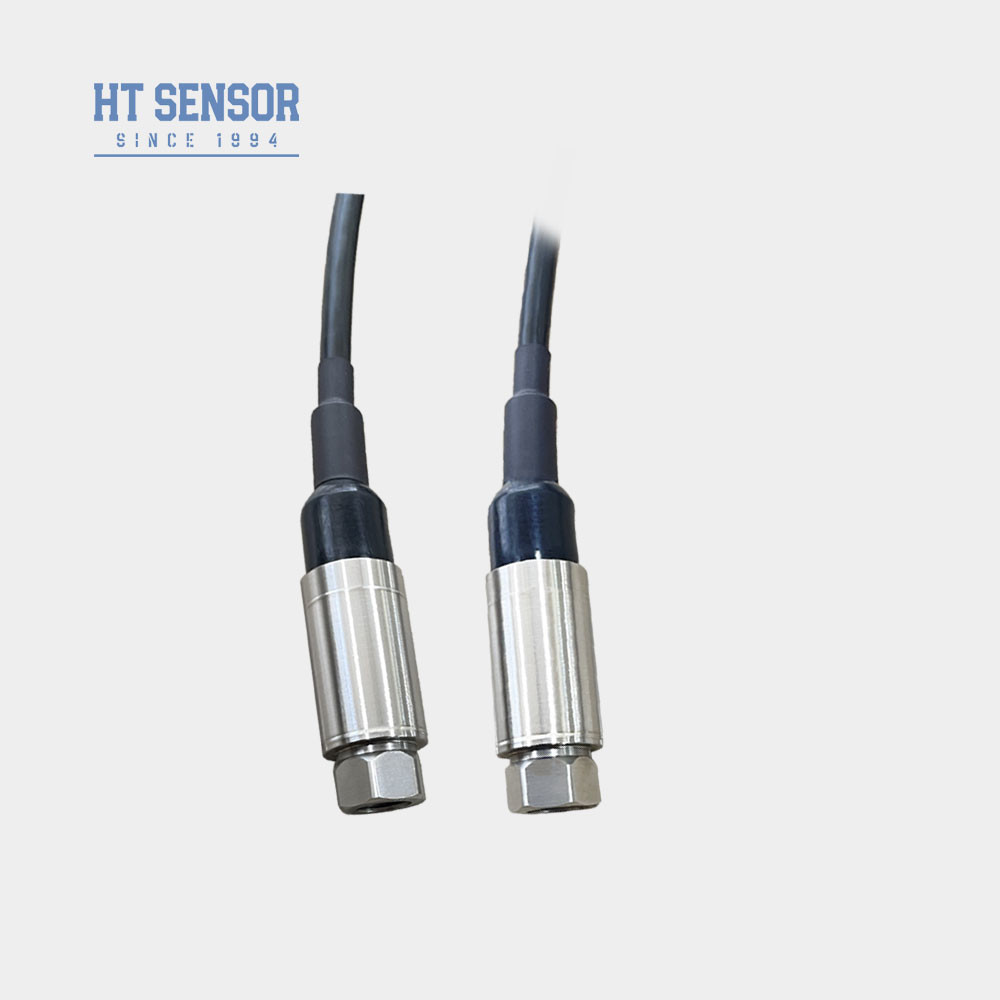

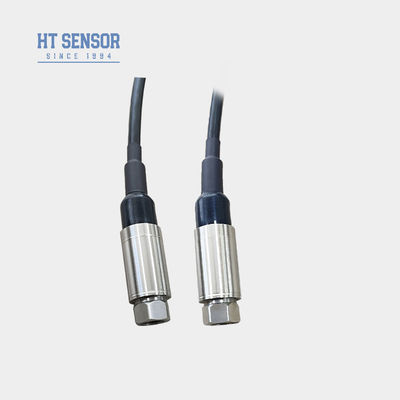

BP156 Drucksensor für die Industrie Jede Komponente des BP156 wird sorgfältig konstruiert, getestet und durch eine umfangreiche Reihe von Tests und Simulationen validiert. Dazu gehört auch eine zyklische Belastungsentlastung,beschleunigte Alterungstests, und Simulationen in Umgebungskammern zur Überprüfung der langfristigen Stabilität und Zuverlässigkeit des Senders.durchgängige Leistung über die gesamte Nutzungsdauer.
Durch einen detaillierteren und beschreibenderen Überblick über die Hauptmerkmale und Fähigkeiten des BP156Diese erweiterte Erzählung hilft, das Wertversprechen des Produkts besser an potenzielle Kunden zu vermittelnDer zusätzliche Kontext und die technischen Details können dazu beitragen, das Vertrauen in die Qualität und Eignung des Senders für anspruchsvolle industrielle Anwendungen zu stärken.
Produktmerkmalemit einer Breite von mehr als 20 mm,:
1Weite Messbereiche, Edelstahlkonstruktion.
2Kompaktes und leichtes Design.
3.Hohe Präzision, alles aus Edelstahl.
Anwendungenvon Mini-IndustrialdruckSensor für den Sender:
1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl.
2. in der Schifffahrt und in der Luftfahrt eingesetzt.
3. In industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie verwendet.
4. verwendet in hydraulischen und pneumatischen Steuerungssystemen.
| Leistungsparameter von Mini-IndustrialdruckRansmitter-Sensor: |
| Messbereich |
0 kPa ~ 10 kPa...20 MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese |
0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität |
Der Wert der Verbrennungsmenge ist in der Regel von ± 0,1% F.S./Jahr (typisch) bis ± 0,2% F.S./Jahr (maximal) zu messen. |
| Temperaturverschiebung zum Nullpunkt |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Temperaturverschiebung in voller Skala |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen von Kraftfahrzeugen mit einem Brennstoffgehalt von mehr als 100 kPa darf die Prüfung nur mit einem Brennstoffgehalt von mehr als 100 kPa erfolgen. |
| Frequenzreaktion |
2.4Khz |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Ex ia IIC T6 Ga |
| Schutzbewertung |
IP65 |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
| Auswahlbeispielemit einer Breite von mehr als 10 mm, |
Richtlinien für die Anwendung des Produkts
- Bei der Auswahl eines Druckmessgeräts ist es von entscheidender Bedeutung, die Kompatibilität zwischen dem Prozessmedium und den benetzten Bestandteilen des Produkts zu gewährleisten.Dies wird mögliche Probleme verhindern, die durch materielle Unvereinbarkeit verursacht werden..
- Bitte beachten Sie, dass explosionssichere Drucktransmitter nicht serienmäßig mit einem digitalen Display ausgestattet sind.
- Um den zuverlässigen langfristigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass die Anwender Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung ordnungsgemäß geerdet sind.Dies hilft, vor elektrischen Überspannungen und Störungen zu schützen.
- Der Nennbetriebstemperaturbereich für O-Ringe aus Fluorgummi beträgt -20°C bis 250°C. Wenn bei der Anwendung Temperaturen unter -20°C erforderlich sind,Stattdessen sollten EPDM-O-Ringe ausgewählt werden, um eine zuverlässige Dichtung zu gewährleisten..
- Die Kabelbaugruppen sind nicht standardmäßig vorhanden. Wenn ein Kabel benötigt wird, stehen drei Materialoptionen zur Verfügung: Polyethylen (PE), Polyvinylchlorid (PVC) und Polytetrafluorethylen (PTFE).Sofern nicht anders angegeben, wird das Standardkabelmaterial Polyethylen sein.
- für spezielle Anwendungsbedürfnisse wie starke Vibrationen, sofortige Auswirkungen oder hohe elektromagnetische/radiofrequente Störungen,Bitte informieren Sie uns im Voraus, damit wir die passende maßgeschneiderte Lösung empfehlen und anbieten können.
- In diesem detaillierteren Absatzformat werden die gleichen Informationen umfassender behandelt und jeder Schlüsselpunkt zusätzlich in Zusammenhang gebracht und erläutert.Dies kann für Anwendungen nützlich sein, bei denen eine eingehendere Anleitung erforderlich ist.
| Bestellleitfaden |
| BP15X |
Analogdrucktransmitter |
| |
Code |
Entwurf des Baus |
| 5 |
Packard-Stecker |
6 |
Versiegeltes Direkt-Ausgangskabel 1,5 Meter |
| 7 |
Mini-Hirschmann-Anschluss |
8 |
Großer Hirschmann-Anschluss |
| |
Messbereich |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
oder MPa |
X: Anzeigt den tatsächlichen Messbereich |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
|
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere (Flanke) |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel versiegelte Steckdose 1,5 m |
| B4 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Unsere Drucksensor-Sender zeichnen sich durch hohe Präzision, Langlebigkeit und hervorragende Leistung aus.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte anhand unserer OEM- und ODM-Dienstleistungen auf spezifische Bedürfnisse anpassen.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten haben die Fähigkeit, bis zu 30.000 Drucksensor-Sender pro Monat zu produzieren, so dass wir große Aufträge erfüllen können.Es empfiehlt sich, sich im Voraus mit unserem Vertriebs-Team in Verbindung zu setzen, um eine reibungslose Produktion und Lieferplanung zu erreichen..
4. F: Wie ist die typische Lieferzeit?
A: Standardmodelle haben in der Regel eine Lieferzeit von 5~8 Werktagen, während kundenspezifische Produkte variieren können.
5F: Wie sind die Preise der Produkte?
A: Wir bieten wettbewerbsfähige Preise mit Ermäßigungen für Großbestellungen oder langfristige Partnerschaften.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Produkte sind ab Versanddatum mit einer Garantie von 24 Monaten ausgestattet, und unser Kundendienst gewährleistet innerhalb von 24 Stunden schnelle Antworten sowie Fernunterricht über das PC-Netzwerk.
