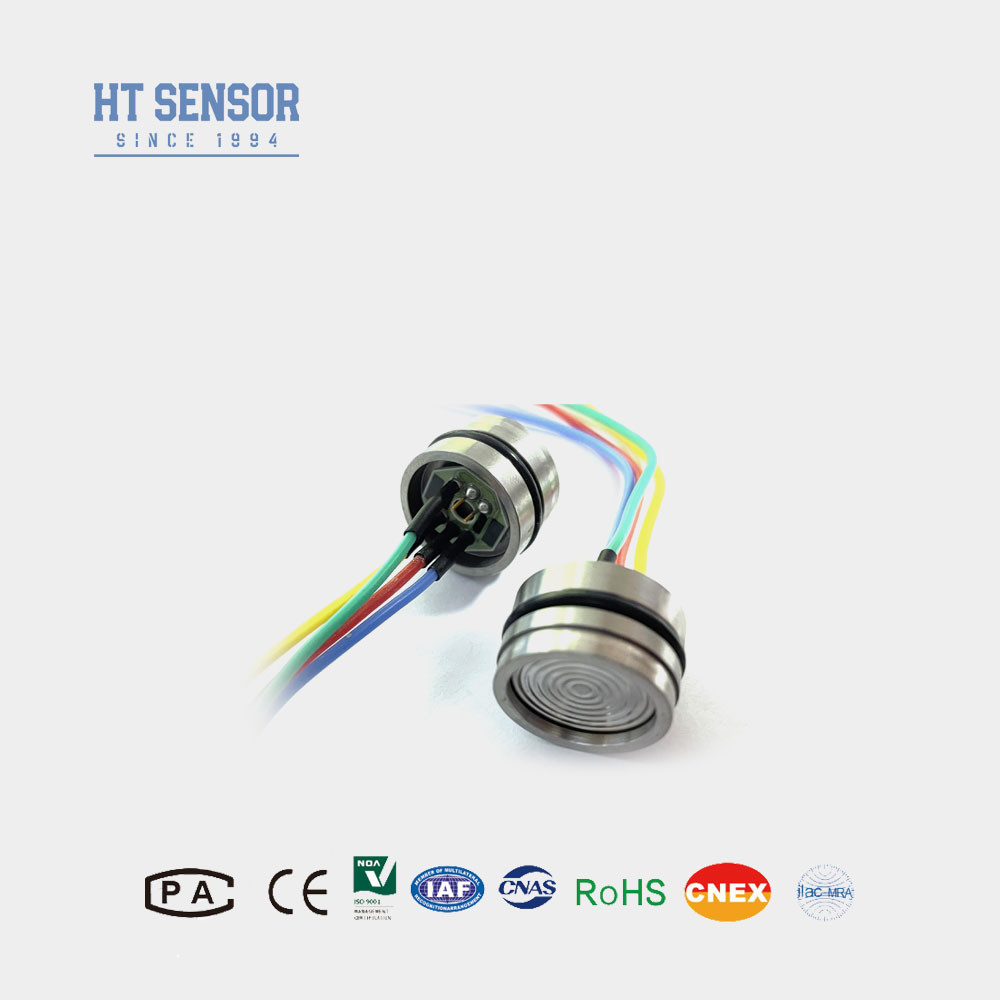

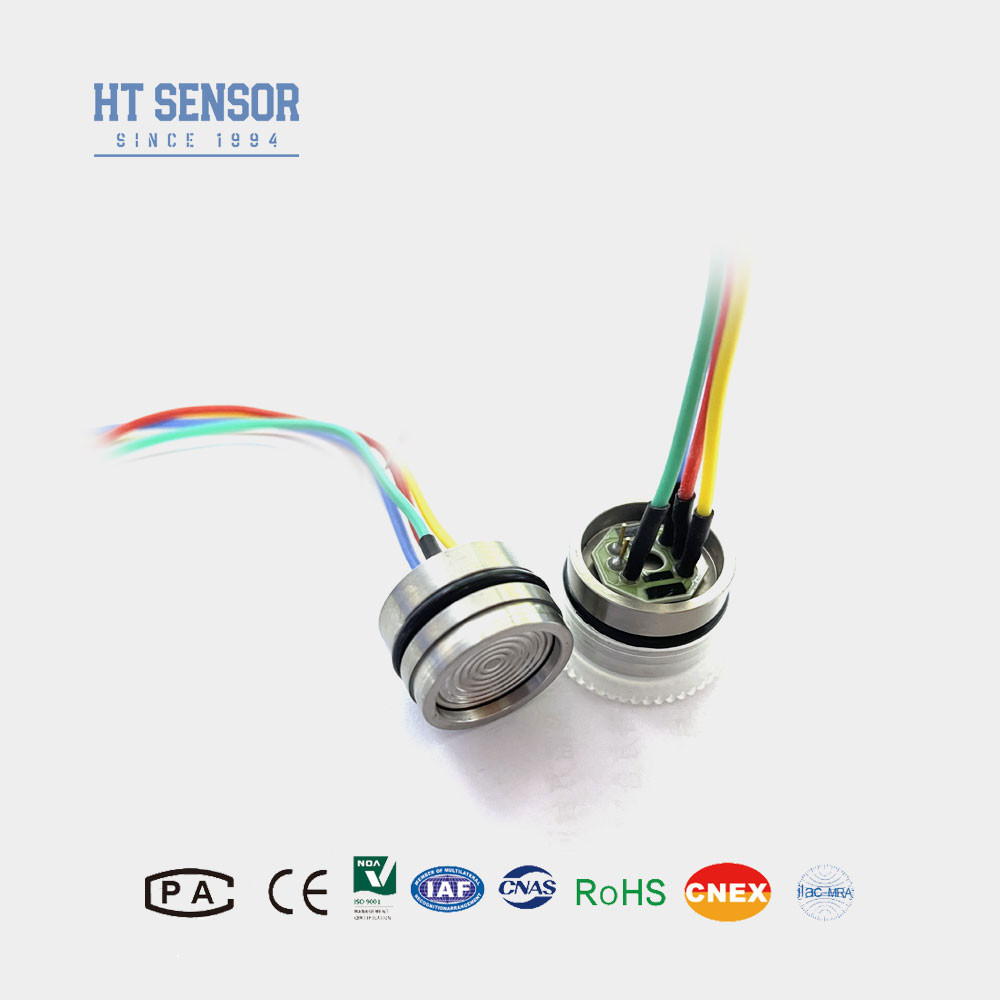

HT19 Piezoresistive Silizium-Drucksensorzelle für hochaugenaue Messung von Drucksensoren
HT19 SiliziumdruckSensor
Einführung eines mit Öl gefüllten Siliziumdrucksensors:
Erweiterte, stressoptimierte Konstruktion
- Der Sensor nutzt ein optimiertes Spannungsdesign in der gesinterten Basis, was eine verbesserte Stabilität und Präzision bietet.
- Um eine zuverlässige Leistung zu gewährleisten, werden modernste SMT (Surface Mount Technology), Golddrahtverbindung und Schweißverfahren mit Membran verwendet.
- Hochaussichtbeschichtung, Druckzyklus-Stresse-Elimination und Hochtemperatur-Alterungsbehandlungen verbessern die Stabilität und Wiederholbarkeit des Sensors weiter.
Produktmerkmalemit einem Druckmessgerät aus Silizium, gefüllt mit Öl:
- Breiter Messbereich: 0~10KPa~100Mpa
- mit einer Breite von mehr als 50 mm,
- Full316LSS, vollwertiges Titan- oder Hastelloy-Diaphragma
- O-Ringhalterung
- Hohe Genauigkeit und Stabilität.
Anwendungen mit einem Druckmessgerät aus Silizium aus Öl:
- Messdruck von Gas und Flüssigkeit
- Erdölgewinnung
- Wasserversorgung, Wärmeversorgung der Stadt
- Prozesssteuerungssystem
- Luftfahrt- und Schifffahrtsinspektionen
- Hydraulischer Druck
Elektrische Daten des Silizium-Drucksensors
- Versorgung:1.5mADC
- Eintrittsimpedanz: 3KΩ~6KΩ
- Ausgangsimpedanz:2.5KΩ~6KΩ
- Isolierwiderstand: ≥ 100MΩ/50VDC
- Isolierspannung: 500 VAC zwischen Gehäuse und elektrischer Verbindung wird keine Beschädigung verursachen
- Mittelkompatibel: Flüssigkeits- und Gaskompatibel mit 316L-Edelstahl
Leistungsspezifikation eines mit Öl gefüllten Siliziumdrucksensors
| Leistungsparameter: |
| Messbereich |
Abmessung ((G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
| Absolute (A) |
Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. |
| Versiegelt |
Bei der Prüfung der Einhaltung der Vorschriften für die Bereitstellung von Luftfahrzeugen für die Zwecke der Richtlinie 2008/68/EG ist die Kommission verpflichtet, die in Anhang I der Richtlinie 2008/68/EG genannten Anforderungen zu erfüllen. |
| |
Typ |
Maximal |
Einheit |
| Linearität |
±0.15 |
±0.3 |
% F.S. |
| Wiederholbarkeit |
0.05 |
0.1 |
% F.S. |
| Hysterese |
0.05 |
0.1 |
% F.S. |
| Null Offset-Ausgabe |
0 ± 1 |
0 ± 2 |
mV |
| Vollständige Ausgabe |
≤ 20 KPa |
50 ± 10 |
50 ± 30 |
mV |
| ≥ 35 kPa |
100 ± 10 |
100 ± 30 |
mV |
| Nullverschiebungstemp. |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 kPa |
±0.5 |
± 1 |
% F.S. |
| Vollständige Temperatur. |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 kPa |
±0.5 |
± 1 |
% F.S. |
| Kompensierte Temp. |
≤ 20 KPa |
0 ¢ 50 |
°C |
| ≥ 35 kPa |
0 ¢ 70 |
°C |
| Betriebstemperatur |
-20 ¢80 |
°C |
| Speichertemperatur |
- 40 ¢ 125 |
°C |
| Zulässige Überlastung |
Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa |
|
| Ausbruchdruck |
5x die volle Skala |
|
| Langfristige Stabilität |
0.2 % |
F.S./Jahr |
| Material der Zwerchfläche |
316L |
|
| Widerstand gegen Isolierung |
≥ 200MΩ 100VDC |
|
| Vibrationen |
Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz |
|
| Schock |
100 g, 11 ms |
|
| Reaktionszeit |
≤ 1 ms |
|
| O-Ring Siegel |
mit einer Breite von nicht mehr als 30 mm |
|
| Füllmittel |
Silikonöl |
|
| Gewicht |
28 g |
|
| Die Parameter werden unter folgenden Bedingungen geprüft: Konstanzstrom von 1,5 mA und Umgebungstemperatur von 25 °C |
Abmessung
Anmerkung:
1Bei der Montage ist darauf zu achten, daß die Kerngröße und das Transmittergehäuse abgestimmt sind, um die erforderliche Luftdichte zu erreichen.
2. Während der Montage des Gehäuses stellen Sie sicher, dass es senkrecht ausgerichtet ist, und üben Sie gleichmäßigen Druck aus, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Ist das zu prüfende Medium mit dem Kerndiaphragma und dem Gehäusematerial (316L) unvereinbar, so sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Verformungen oder Punktionen des Diaphragmas und Schäden am Kern zu vermeiden.
5. Halten Sie den Druckschluss des Messkerns für die Atmosphäre offen, um zu verhindern, dass Wasser, Wasserdampf oder ätzende Stoffe in die negative Druckkammer des Messkerns gelangen.
6. Wenn sich der Pin ändert, lesen Sie bitte das Etikett auf dem eigentlichen Produkt.
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte maßgeschneidert an spezifische Bedürfnisse anpassen.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großaufträgen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.
