19 mm piezoresistive Silizium-Drucksensor-Membran-Schweißverfahren gewährleisten Leistung

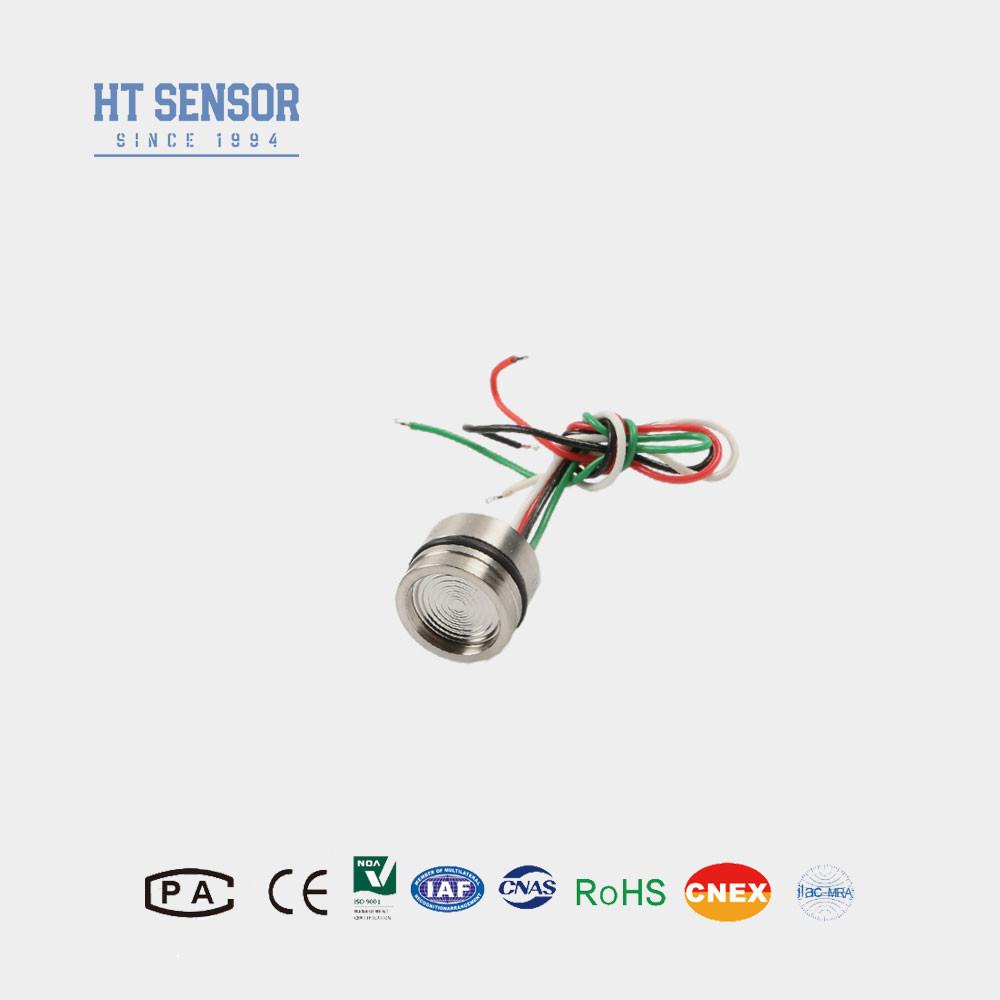

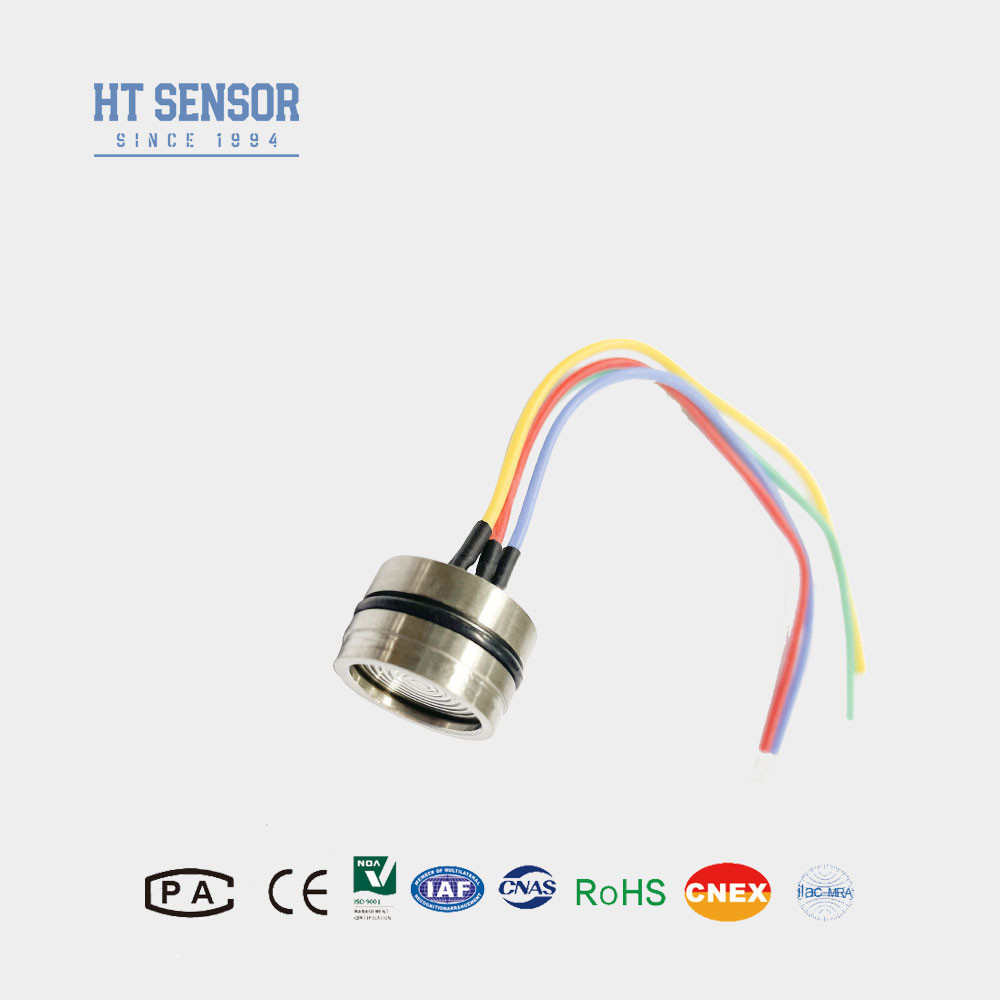

HT19 Siliziumdruck Sensor
Einführung des öl gefüllten Siliziumdrucksensors:
- Der Sensor enthält einen internationalen, hochstabilen und hochpräzisen Siliziumdruckchip.
- Es werden anspruchsvolle Temperaturkompensationsalgorithmen implementiert, um genaue und zuverlässige Messungen über einen weiten Betriebstemperaturbereich zu liefern.
- Durch die Nutzung von über 30 Jahren Entwicklungs- und Fertigungserfahrung durchläuft der Sensor strenge Qualitätskontrollprozesse, um eine hervorragende Zuverlässigkeit und Leistung zu gewährleisten.
- Die ausgezeichnete Stabilität und die Fähigkeiten des Produkts haben weltweit Anerkennung und Vertrauen von Anwendern gewonnen.
- Diese optimierten Beschreibungen heben das fortschrittliche Design, die Präzisionstechnik und die strengen Qualitätskontrollmaßnahmen hervor, die zur außergewöhnlichen Leistung und Zuverlässigkeit des piezoresistiven Siliziumdrucksensors HT19 beitragen.
Produktmerkmale des öl gefüllten Siliziumdrucksensors:
- Großer Messbereich: 0~10KPa~100Mpa
- Piezoresistives Silizium-Sensorelement
- Full316LSS, Full Titan oder Hastelloy-Membran
- O-Ring-Montage
- Hohe Genauigkeit und Stabilität.
Anwendungen des öl gefüllten Siliziumdrucksensors:
- Messdruck von Gas und Flüssigkeit
- Erdölexploration
- Wasserversorgung, Wärmeversorgung der Stadt
- Prozessleitsystem
- Luftfahrt- und Navigationsinspektion
- Hydraulikdruck
Elektrische Daten des Siliziumdrucksensors
- Versorgung: 1,5 mADC
- Eingangsimpedanz: 3KΩ~6KΩ
- Ausgangsimpedanz: 2,5KΩ~6KΩ
- Isolationswiderstand: ≥100MΩ/50VDC
- Isolationsspannung: 500VAC zwischen Gehäuse und elektrischem Anschluss verursacht keine Schäden
- Mediumkompatibel: Flüssigkeit, Gas kompatibel mit Edelstahl 316L
Leistungsspezifikation des öl gefüllten Siliziumdrucksensors
| Leistungsparameter: |
| Messbereich |
Manometer (G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
| Absolut (A) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| Abgedichtet (S) |
3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS |
| |
Typ |
Max |
Einheit |
| Linearität |
±0,15 |
±0,3 |
%F.S |
| Wiederholbarkeit |
0,05 |
0,1 |
%F.S |
| Hysterese |
0,05 |
0,1 |
%F.S |
| Nullpunktversatz-Ausgang |
0±1 |
0±2 |
mV |
| Vollausschlag-Ausgang |
≤20KPa |
50±10 |
50±30 |
mV |
| ≥35kPa |
100±10 |
100±30 |
mV |
| Nullpunktversatz-Temperaturdrift |
≤20KPa |
±1 |
±2 |
%F.S |
| ≥35kPa |
±0,5 |
±1 |
%F.S |
| Vollausschlag-Temperaturdrift |
≤20KPa |
±1 |
±2 |
%F.S |
| ≥35kPa |
±0,5 |
±1 |
%F.S |
| Kompensierte Temperatur |
≤20KPa |
0～50 |
℃ |
| ≥35kPa |
0～70 |
℃ |
| Betriebstemperatur |
-20～80 |
℃ |
| Lagertemperatur |
-40～125 |
℃ |
| Zulässige Überlast |
Nehmen Sie den kleineren Wert zwischen dem 3-fachen des Vollausschlags oder 120 MPa |
|
| Berstdruck |
5X des Vollausschlags |
|
| Langzeitstabilität |
0,2 % |
F.S/Jahr |
| Membranmaterial |
316L |
|
| Isolationswiderstand |
≥200MΩ 100VDC |
|
| Vibration |
Keine Änderung unter Bedingungen von 10gRMS, 20Hz bis 2000Hz |
|
| Schock |
100g, 11ms |
|
| Reaktionszeit |
≤1ms |
|
| O-Ring-Dichtung |
Nitrilkautschuk oder Fluorkautschuk |
|
| Füllmedium |
Silikonöl |
|
| Gewicht |
～28g |
|
| Die Parameter werden unter folgenden Bedingungen getestet: Konstanter Strom von 1,5 mA und Umgebungstemperatur von 25°C |
Abmessung
HINWEIS:
1. Achten Sie bei der Montage auf die Abstimmung der Kerngröße und des Gehäuses des Senders, um die erforderliche Luftdichtheit zu erreichen.
2. Stellen Sie während des Gehäusemontageprozesses sicher, dass es vertikal ausgerichtet ist, und üben Sie gleichmäßigen Druck aus, um ein Verklemmen oder Beschädigen der Kompensationsplatte zu vermeiden.
3. Wenn das zu prüfende Medium nicht mit dem Kernmembran- und Gehäusematerial (316L) kompatibel ist, sollten bei der Bestellung besondere Anweisungen gegeben werden.
4. Vermeiden Sie es, die Sensormembran mit Händen oder scharfen Gegenständen zu drücken, um eine Verformung oder Durchstoßung der Membran und eine Beschädigung des Kerns zu vermeiden.
5. Halten Sie den Druckanschluss des Messkerns zur Atmosphäre offen, um zu verhindern, dass Wasser, Wasserdampf oder korrosive Medien in die Unterdruckkammer des Messkerns gelangen.
6. Bei Änderungen am Pin beachten Sie bitte das Etikett auf dem tatsächlichen Produkt.
