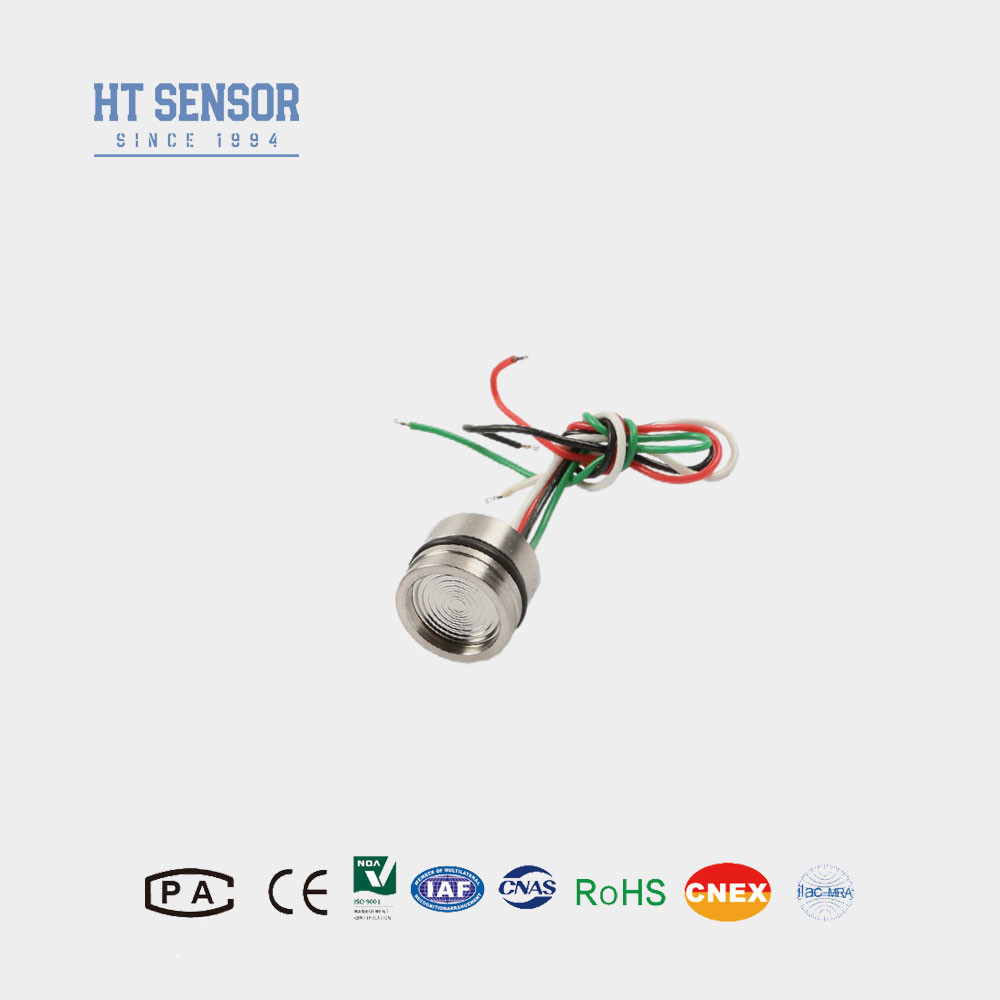

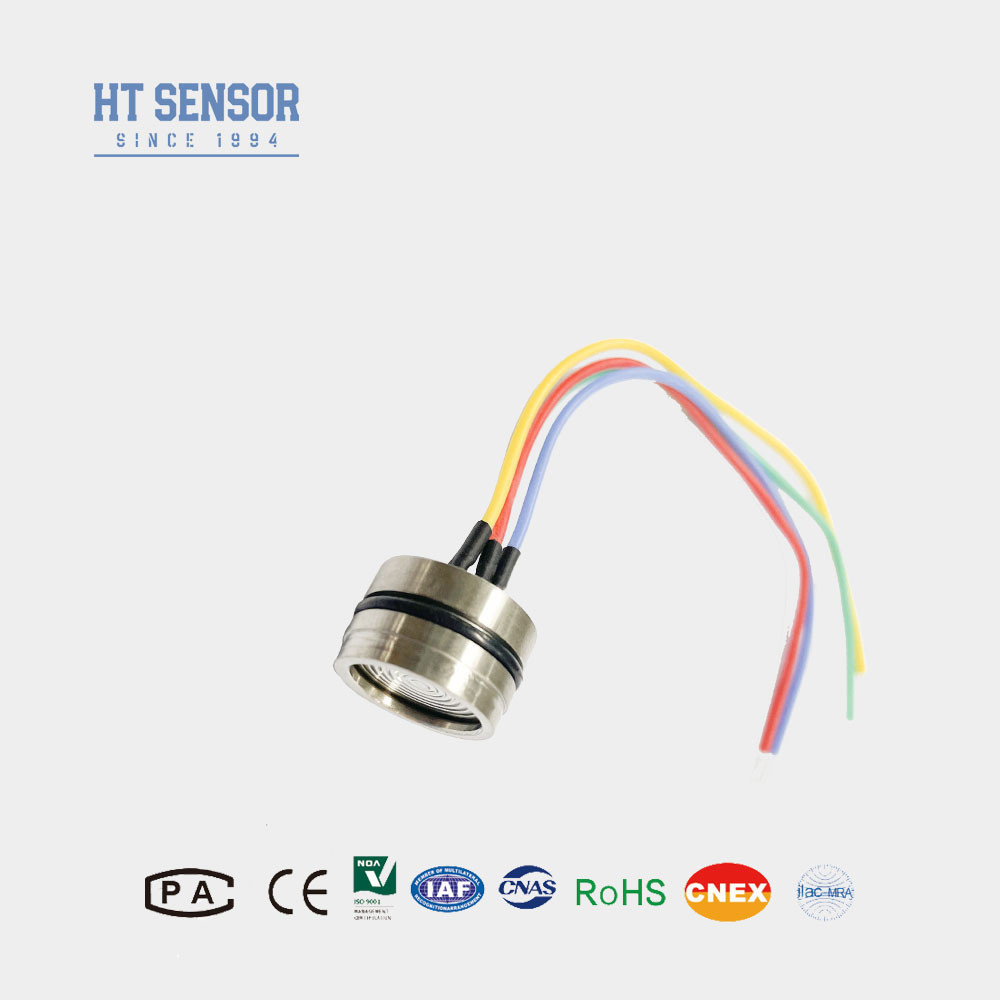

19 mm Piezoresistiver Silizium-Drucksensor Diaphragma Schweißen mit allen 316l.S.S.

Grundlegende Informationen
Herkunftsort: Baoji, China
Markenname: HT SENSOR
Zertifizierung: RoHs,ISO9001
Modellnummer: HT19
Min Bestellmenge: 1
Preis: negotiable
Verpackung Informationen: Standardpaket für die Ausfuhr
Lieferzeit: 5-8 Arbeitstage
Zahlungsbedingungen: Western Union, L/C, T/T
Versorgungsmaterial-Fähigkeit: 5000 Stück/Monat
Detailinformationen
Material: 316L Edelstahl Mindestbereich: 10 kPa
Max Range: 100 MPa Versorgung: 1.5mA (0,4-2,0mA)
OEM-Produkte: - Ja, das ist es. auswählbar: Vergoldete Nadel oder vierfarbiger Silikondraht
Modell: HT19 Hoch: 12 mm /15 mm
Erdöl: Diffusionssilicium Faden: keine /OEM
Hervorheben:

19 mm Silikon-Drucksensor

,

Zwischenschutz-Schweiß-Silizium-Drucksensor

,

Piezoresistiver Siliziumdrucksensor


Produkt-Beschreibung

19 mm piezoresistiver Silizium-Drucksensor Diaphragma-Schweißverfahren gewährleisten Leistung

HT19 SiliziumdruckSensor



Einführung eines mit Öl gefüllten Siliziumdrucksensors:

  • Der Sensor ist mit einem hochstabilen und hochpräzisen Silizium-Druckchip von internationaler Qualität ausgestattet.
  • Es werden hochentwickelte Temperaturkompensationsalgorithmen implementiert, um genaue und zuverlässige Messungen über einen breiten Betriebstemperaturbereich hinweg zu liefern.
  • Mit über 30 Jahren Erfahrung in der Entwicklung und Fertigung unterliegt der Sensor strengen Qualitätskontrollverfahren, um eine hervorragende Zuverlässigkeit und Leistung zu gewährleisten.
  • Die hervorragende Stabilität und Leistungsfähigkeit des Produkts haben die Anerkennung und das Vertrauen von Nutzern weltweit erlangt.
  • Diese optimierten Beschreibungen unterstreichen das fortschrittliche Design, die Präzisionstechnik,und strenge Qualitätskontrollmaßnahmen, die zur außergewöhnlichen Leistung und Zuverlässigkeit des piezoresistiven Siliziumdrucksensors HT19 beitragen.

Produktmerkmalemit einem Druckmessgerät aus Silizium, gefüllt mit Öl:

  • Breiter Messbereich: 0~10KPa~100Mpa
  • mit einer Breite von mehr als 50 mm,
  • Full316LSS, vollwertiges Titan- oder Hastelloy-Diaphragma
  • O-Ringhalterung
  • Hohe Genauigkeit und Stabilität.

Anwendungen mit einem Druckmessgerät aus Silizium aus Öl:

  • Messdruck von Gas und Flüssigkeit
  • Erdölgewinnung
  • Wasserversorgung, Wärmeversorgung der Stadt
  • Prozesssteuerungssystem
  • Luftfahrt- und Schifffahrtsinspektionen
  • Hydraulischer Druck



Elektrische Daten des Silizium-Drucksensors



  • Versorgung:1.5mADC
  • Eintrittsimpedanz: 3KΩ~6KΩ
  • Ausgangsimpedanz:2.5KΩ~6KΩ
  • Isolierwiderstand: ≥ 100MΩ/50VDC
  • Isolierspannung: 500 VAC zwischen Gehäuse und elektrischer Verbindung wird keine Beschädigung verursachen
  • Mittelkompatibel: Flüssigkeits- und Gaskompatibel mit 316L-Edelstahl



Leistungsspezifikation eines mit Öl gefüllten Siliziumdrucksensors

Leistungsparameter:
Messbereich Abmessung ((G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absolute (A) Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle.
Versiegelt Bei der Prüfung der Einhaltung der Vorschriften für die Bereitstellung von Luftfahrzeugen für die Zwecke der Richtlinie 2008/68/EG ist die Kommission verpflichtet, die in Anhang I der Richtlinie 2008/68/EG genannten Anforderungen zu erfüllen.
  Typ Maximal Einheit
Linearität ±0.15 ±0.3 % F.S.
Wiederholbarkeit 0.05 0.1 % F.S.
Hysterese 0.05 0.1 % F.S.
Null Offset-Ausgabe 0 ± 1 0 ± 2 mV
Vollständige Ausgabe ≤ 20 KPa 50 ± 10 50 ± 30 mV
≥ 35 kPa 100 ± 10 100 ± 30 mV
Nullverschiebungstemp. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ±0.5 ± 1 % F.S.
Vollständige Temperatur. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ±0.5 ± 1 % F.S.
Kompensierte Temp. ≤ 20 KPa 0 ¢ 50 °C
≥ 35 kPa 0 ¢ 70 °C
Betriebstemperatur -20 ¢80 °C
Speichertemperatur - 40 ¢ 125 °C
Zulässige Überlastung Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa
Ausbruchdruck 5x die volle Skala
Langfristige Stabilität 0.2 % F.S./Jahr
Material der Zwerchfläche 316L
Widerstand gegen Isolierung ≥ 200MΩ 100VDC
Vibrationen Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz
Schock 100 g, 11 ms
Reaktionszeit ≤ 1 ms
O-Ring Siegel mit einer Breite von nicht mehr als 30 mm
Füllmittel Silikonöl
Gewicht 28 g
Die Parameter werden unter folgenden Bedingungen geprüft: Konstanzstrom von 1,5 mA und Umgebungstemperatur von 25 °C

Abmessung

19 mm Piezoresistiver Silizium-Drucksensor Diaphragma Schweißen mit allen 316l.S.S. 0



19 mm Piezoresistiver Silizium-Drucksensor Diaphragma Schweißen mit allen 316l.S.S. 1



19 mm Piezoresistiver Silizium-Drucksensor Diaphragma Schweißen mit allen 316l.S.S. 219 mm Piezoresistiver Silizium-Drucksensor Diaphragma Schweißen mit allen 316l.S.S. 3

19 mm Piezoresistiver Silizium-Drucksensor Diaphragma Schweißen mit allen 316l.S.S. 419 mm Piezoresistiver Silizium-Drucksensor Diaphragma Schweißen mit allen 316l.S.S. 519 mm Piezoresistiver Silizium-Drucksensor Diaphragma Schweißen mit allen 316l.S.S. 619 mm Piezoresistiver Silizium-Drucksensor Diaphragma Schweißen mit allen 316l.S.S. 719 mm Piezoresistiver Silizium-Drucksensor Diaphragma Schweißen mit allen 316l.S.S. 8



Anmerkung:



1Bei der Montage ist darauf zu achten, daß die Kerngröße und das Transmittergehäuse abgestimmt sind, um die erforderliche Luftdichte zu erreichen.



2. Während der Montage des Gehäuses stellen Sie sicher, dass es senkrecht ausgerichtet ist, und üben Sie gleichmäßigen Druck aus, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.



3Ist das zu prüfende Medium mit dem Kerndiaphragma und dem Gehäusematerial (316L) unvereinbar, so sind bei der Bestellung besondere Anweisungen vorzulegen.



4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Verformungen oder Punktionen des Diaphragmas und Schäden am Kern zu vermeiden.



5. Halten Sie den Druckschluss des Messkerns für die Atmosphäre offen, um zu verhindern, dass Wasser, Wasserdampf oder ätzende Stoffe in die negative Druckkammer des Messkerns gelangen.



6. Wenn sich der Pin ändert, lesen Sie bitte das Etikett auf dem eigentlichen Produkt.
