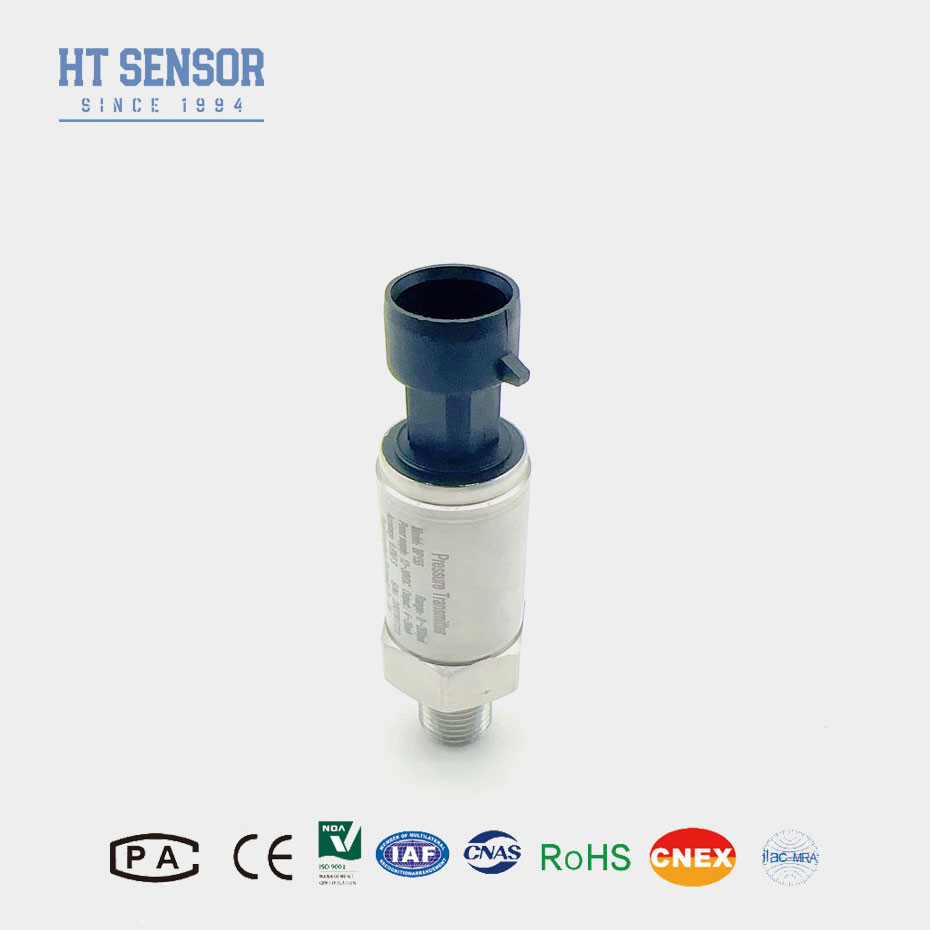

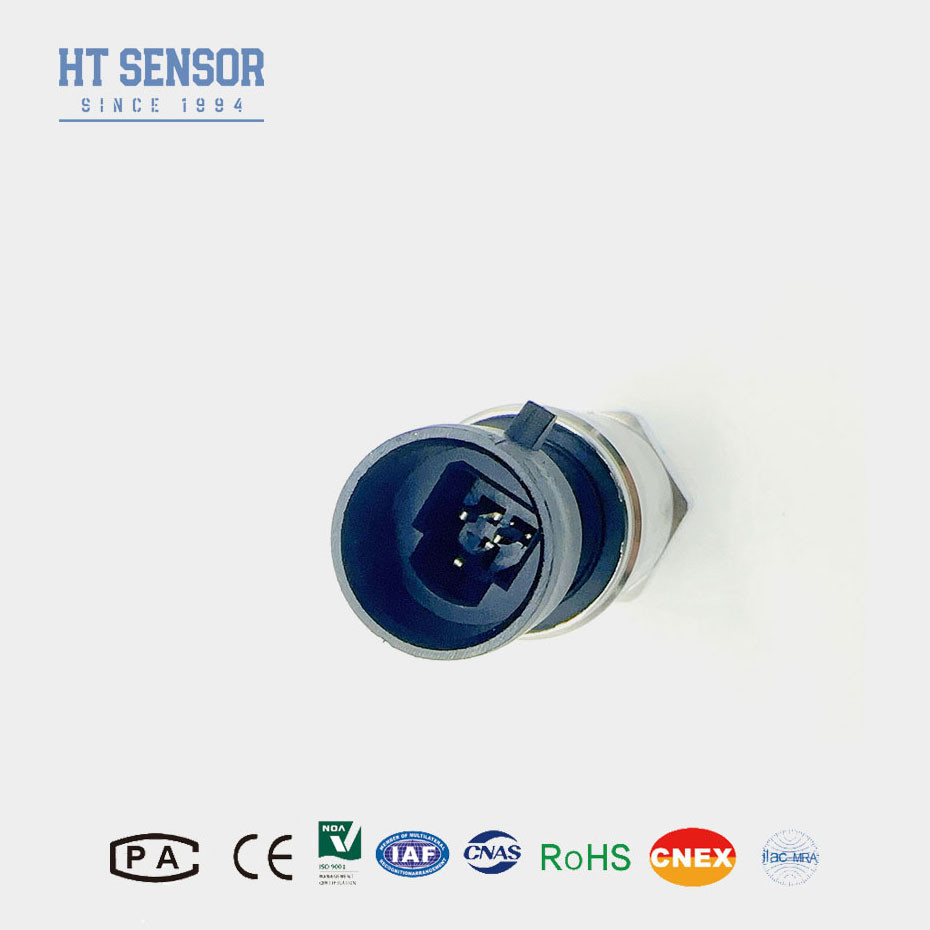

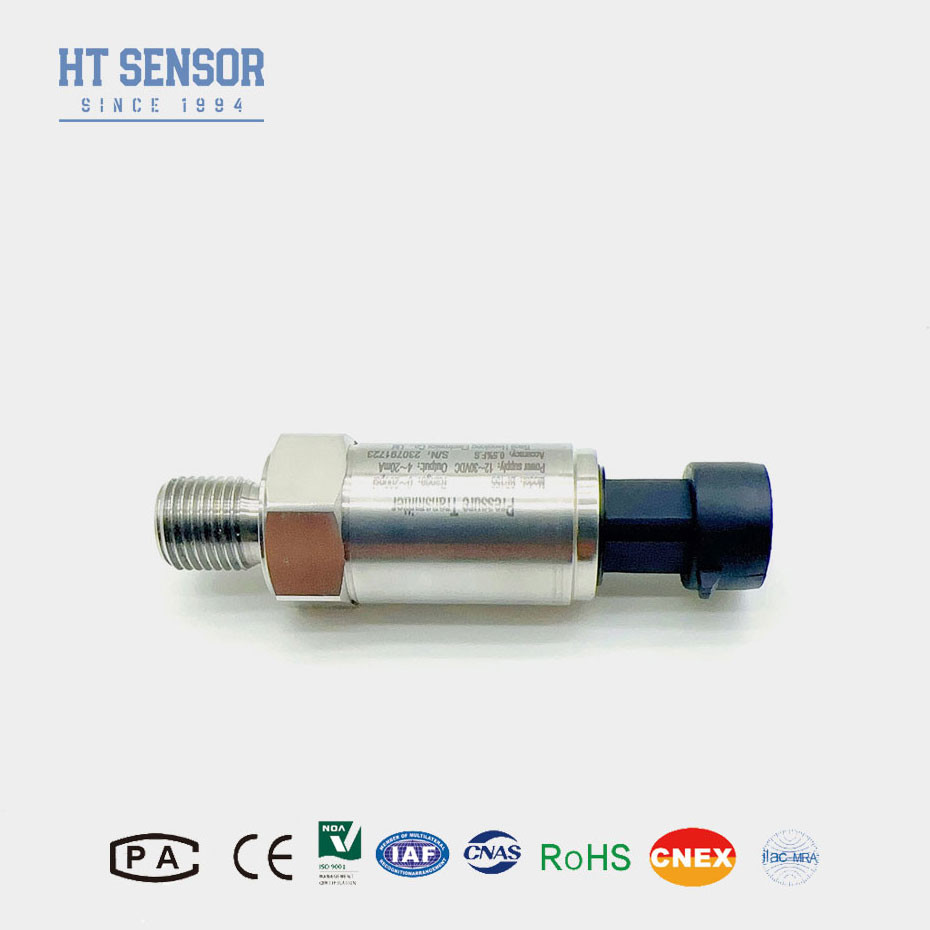

BP155 Piezoresistiver diffuser Siliziumdrucktransmitter
Einleitung:
BP155 Pimit einer Leistung von mehr als 100 WDiese Sensoren werden wegen ihrer hohen Genauigkeit, Zuverlässigkeit und Fähigkeit, ein breites Spektrum von Druckmessungen zu ermitteln, weit verbreitet.
verwendet den mit Öl gefüllten Kern einer druckfesten Silizium-Isoliermembran als Signalmesselement.Die Signalverarbeitungskette befindet sich in einem Gehäuse aus Edelstahl,Umwandlung des Sensorsignals in ein Standard-Ausgangssignal. Das Produkt wurde strengen Tests und Alterungsscreening von Komponenten, Halbfertigprodukten und Fertigprodukten unterzogen, um eine stabile und zuverlässige Leistung zu gewährleisten.Durch digitale Kompensation erhöht die Genauigkeit durch Korrektur von temperaturbedingten FehlernEs gewährleistet eine stabile Leistung über einen breiten Temperaturbereich hinweg, verbessert die dynamische Reaktion und hält die Kalibrierung im Laufe der Zeit aufrecht.die zuverlässigen und präzisen Messungen führen.
Eigenschaften des Produkts:
Kompaktes und robustes Design
Anti-elektromagnetische Störungen.
Vollgeschweißt, versiegelt
IP65-Schutz
Mehrfache Ausgangssignale
Robuste Konstruktion
Einfache Integration
Anwendungen:
Kompatibel mit 316L-Edelstahl, nicht korrosive Gase und Flüssigkeiten
Petrochemie und andere Industriezweige
Luftkompressor, Vakuumausrüstung
Hydraulische und pneumatische Steuerungen
Leistungsparameter:
| Messbereich |
- 100KPa~0kPa~10kPa... 10MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastdruck |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25°C |
Bei der Prüfung der Einhaltung der Vorschriften des Anhangs III der Richtlinie 2008/57/EG ist der Prüfstand zu prüfen, ob die in Absatz 1 genannten Anforderungen erfüllt sind. |
| Wiederholbarkeit und Hysterese |
0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität |
Der Wert der in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Erzeugnisse darf nicht überschritten werden, sofern die in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse nicht mehr als 0,5% der Gesamtmenge der in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse ausmachen. |
| Temperaturfehler - Null |
Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II der Verordnung (EG) Nr. 1907/2006 ist die Genehmigung des Herstellers zu beantragen. |
| Temperaturfehler -Span |
Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II der Verordnung (EG) Nr. 1907/2006 ist die Genehmigung des Herstellers zu beantragen. |
| Kompensationstemperatur |
0-50°C (<35KPa), 0-70°C (Standard) -20~80 (Anpassbar) |
| Betriebstemperatur |
-20°C bis 80°C |
| Speichertemperatur |
-40°C bis 120°C |
| Wohnmaterial |
304 SS |
| Material der Zwerchfläche |
316L SS |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Ex db IIC T6 Gb |
| Schutzbewertung |
IP65 |
| Versiegelungsmaterial |
Fluorkautschuk oder Vollschweißdichtung |
| Wiegen |
~ 0,20 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4·20mA |
12 ̊30 VDC |
2/3/4 Draht |
| 010/20mA |
3 Draht
|
| 0/1 ¢5V |
| 0/1 ¥10V |
| 0.5·4.5V |
5VDC |
Bestelltipps
1. Druckbereich bestimmen: Den gesamten Druckbereich bestimmen, den der Sender messen muss.Stellen Sie sicher, dass der von Ihnen ausgewählte Sender innerhalb dieses Bereichs genau messen kann, um Fehler und mögliche Schäden zu vermeiden.
2. Genauigkeitsniveaus: Verstehen Sie die Genauigkeitsanforderungen für Ihre Anwendung. Verschiedene Sender bieten unterschiedliche Genauigkeitsniveaus, also wählen Sie einen, der Ihren spezifischen Bedürfnissen nach genauen Daten entspricht.
3. Montageoptionen: Identifizieren Sie, wie der Sender in Ihrer Anwendung montiert wird, ob er direkt montiert, in einer Halterung montiert oder in ein Panel integriert werden muss.
4Für besondere Anforderungen wie starke Schwingungen, sofortige Aufprallkraft, starke elektromagnetische oder Radiofrequenzstörungen, informieren Sie bitte unsere Firma und geben Sie diese in der Bestellung an.
5. Montageoptionen: Identifizieren Sie, wie der Sender in Ihrer Anwendung montiert wird, ob er direkt montiert, in einer Halterung montiert oder in ein Panel integriert werden muss.
Häufige Fragen:
F. Was ist ein diffusiertes Silizium-Drucktransmitter?
Ein diffuser Siliziumdruckmessgerät ist ein Gerät, das den Druck anhand eines Siliziumdiaphragmas mit piezoresistiven Elementen misst.die eine Veränderung des elektrischen Widerstands verursacht, der in eine entsprechende Druckmessung umgewandelt wird.
F. Welche Vorteile hat der Einsatz eines diffusierten Silizium-Drucktransmitters?
A. Zu den Vorteilen gehören hohe Genauigkeit, ausgezeichnete Langzeitstabilität, große Druckbereiche, robuste Konstruktion und die Fähigkeit, in rauen Umgebungen zu arbeiten.Sie sind auch für ihre schnellen Reaktionszeiten und ihren geringen Stromverbrauch bekannt.
F: Sind Sie Hersteller?
A: Ja, wir sind professioneller Sensorhersteller seit über 29 Jahren! Unser technisches Team hat mehr als 10 Ingenieure.
F: Akzeptieren Sie OEM-Dienstleistungen?
A: Ja, wir nehmen OEM und ODM an.
F: Wie ist Ihre Vorlaufzeit?
A: Normalerweise 3-5 Tage. Für eine Menge von mehr als 100 Stück benötigen Sie zusätzliche 5-7 Werktage.
