0.5-4.5VDC Ausgang G1/4" Silizium-Drucktransmitter-Wandler für Wassergasöl 0-10MPA
Product Details
| Material: | 304 Edelstahl | Ausgangssignal: | 4 bis 20 mA oder 0,5 bis 4,5 VdC |
|---|---|---|---|
| Versorgungsleistung: | 24 VDC oder 5 VDC | Elektronische Verbindung: | Minilärm |
| Messbereich: | 0-10KPa~10MPa | Genauigkeit: | 00,25%, 0,5% |
| Sensorelement: | Diffusioniertes Silizium-Drucksensor | Verbindungsart: | G1/4, 1/4NPT, 1/8NPT |
| H.S. Code: | 9026201090 | OEM-Produkte: | OEM oder ODM |
| Gewährleistung: | 24 Monate | ||
| Hervorheben |
Siliziumdrucktransmitter für Gas,Siliziumdrucktransmitter für Öl,Silikondrucktransmitter für Wasser |
||
Product Description

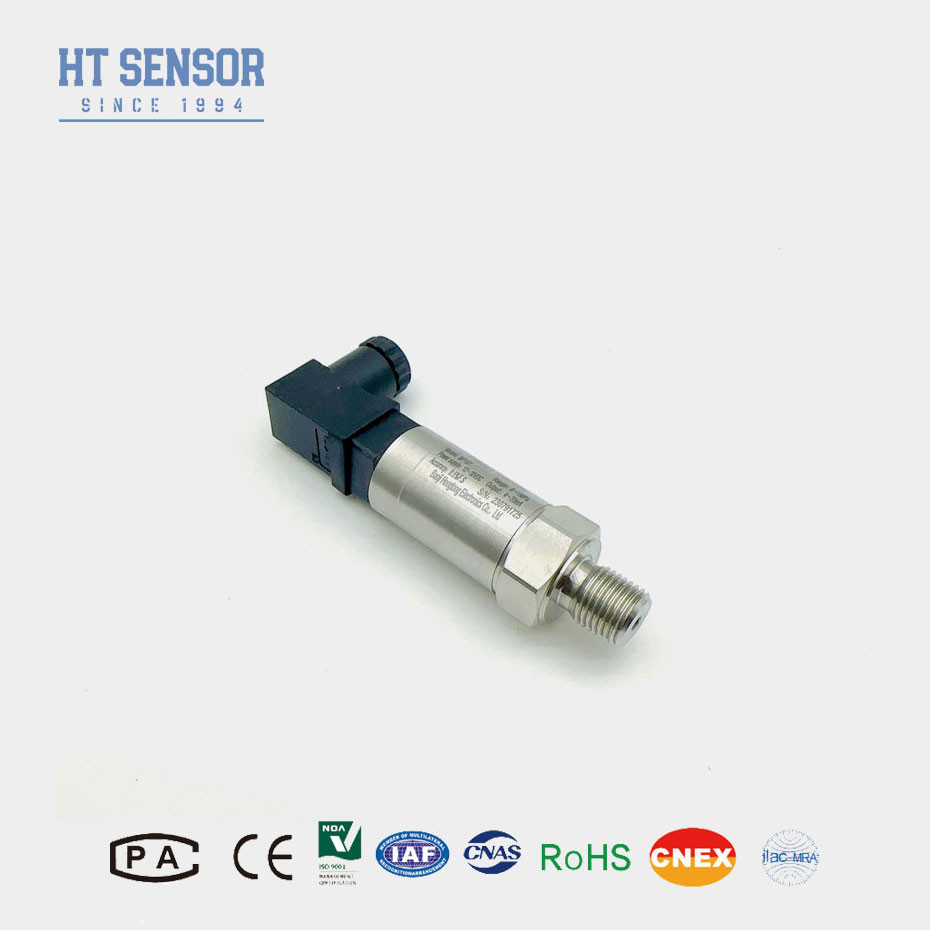

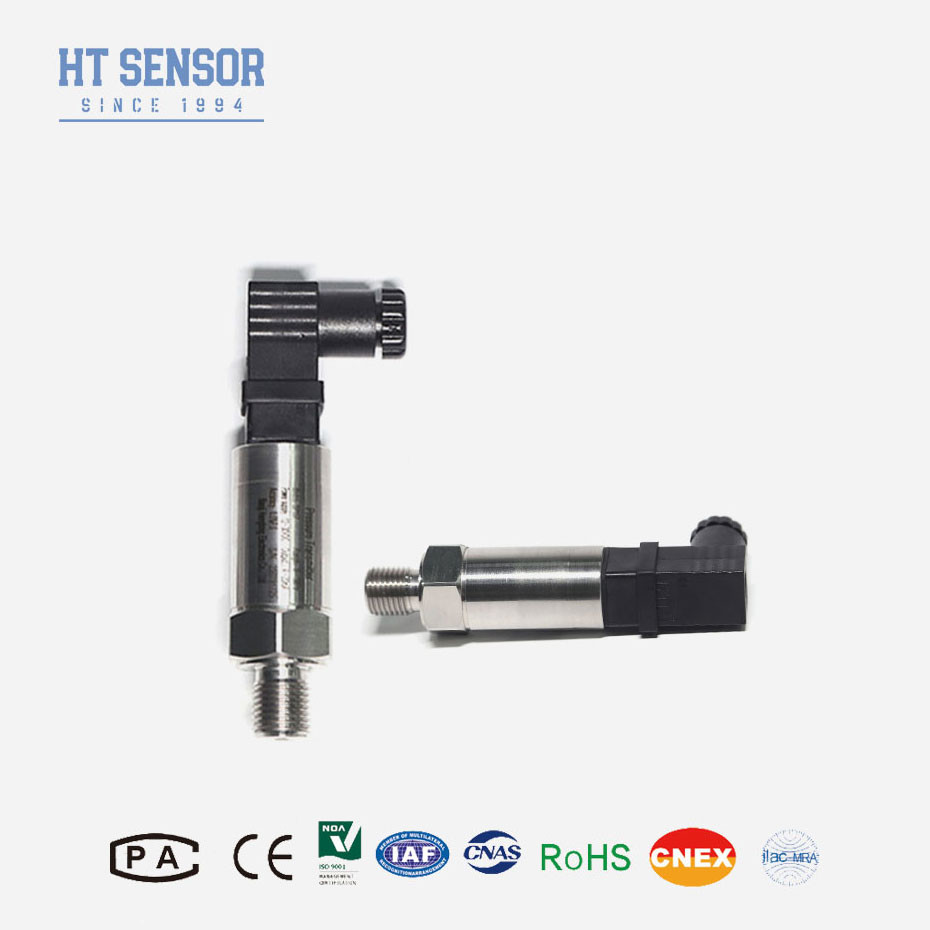

BP157 Piezoresistiver diffuser Siliziumdrucktransmitter
Einleitung:
Der Sensor enthält ein dünnes Siliziumdiaphragma, das als Sensorelement fungiert.Piezoresistive Widerstände werden in das Siliziumdiaphragma diffundiertDiese Widerstände ändern ihren Widerstand, wenn sich das Membran unter Druck verformt.Die Verformung verursacht eine Veränderung der Belastung der piezoresistiven ElementeDie durch den Druck erzeugte Belastung verändert den Widerstand der piezoresistiven Elemente in der Wheatstone-Brücke.Die durch den Druck induzierte Spannung verändert den Widerstand der piezoresistiven Elemente in der Wheatstone-Brücke.Die Rohleistung der Wheatstone-Brücke ist in der Regel sehr gering und muss verstärkt werden.0-5VDC, oder digitale Ausgabe).
Eigenschaften des Produkts:
Kompaktes und robustes Design
Anti-elektromagnetische Störungen.
Vollgeschweißt, versiegelt
IP65-Schutz
Mehrfache Ausgangssignale
Robuste Konstruktion
Einfache Integration
Anwendungen:
Kompatibel mit 316L-Edelstahl, nicht korrosive Gase und Flüssigkeiten
Petrochemie und andere Industriezweige
Luftkompressor, Vakuumausrüstung
Hydraulische und pneumatische Steuerungen
Leistungsparameter:
| Messbereich | - 100KPa~0kPa~10kPa... 10MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastdruck | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25°C | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs III der Richtlinie 2008/57/EG ist der Prüfstand zu prüfen, ob die in Absatz 1 genannten Anforderungen erfüllt sind. |
| Wiederholbarkeit und Hysterese | 0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität | Der Wert der in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Erzeugnisse darf nicht überschritten werden, sofern die in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse nicht mehr als 0,5% der Gesamtmenge der in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse ausmachen. |
| Temperaturfehler - Null | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II der Verordnung (EG) Nr. 1907/2006 ist die Genehmigung des Herstellers zu beantragen. |
| Temperaturfehler -Span | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II der Verordnung (EG) Nr. 1907/2006 ist die Genehmigung des Herstellers zu beantragen. |
| Kompensationstemperatur | 0-50°C (<35KPa), 0-70°C (Standard) -20~80 (Anpassbar) |
| Betriebstemperatur | -20°C bis 80°C |
| Speichertemperatur | -40°C bis 120°C |
| Wohnmaterial | 304 SS |
| Material der Zwerchfläche | 316L SS |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex db IIC T6 Gb |
| Schutzbewertung | IP65 |
| Versiegelungsmaterial | Fluorkautschuk oder Vollschweißdichtung |
| Wiegen | ~ 0,20 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4·20mA | 12 ̊30 VDC | 2/3/4 Draht |
| 010/20mA |
3 Draht |
|
| 0/1 ¢5V | ||
| 0/1 ¥10V | ||
| 0.5·4.5V | 5VDC |
Bestelltipps
1. Druckbereich bestimmen: Den gesamten Druckbereich bestimmen, den der Sender messen muss.Stellen Sie sicher, dass der von Ihnen ausgewählte Sender innerhalb dieses Bereichs genau messen kann, um Fehler und mögliche Schäden zu vermeiden.
2. Genauigkeitsniveaus: Verstehen Sie die Genauigkeitsanforderungen für Ihre Anwendung. Verschiedene Sender bieten unterschiedliche Genauigkeitsniveaus, also wählen Sie einen, der Ihren spezifischen Bedürfnissen nach genauen Daten entspricht.
3. Montageoptionen: Identifizieren Sie, wie der Sender in Ihrer Anwendung montiert wird, ob er direkt montiert, in einer Halterung montiert oder in ein Panel integriert werden muss.
4Für besondere Anforderungen wie starke Schwingungen, sofortige Aufprallkraft, starke elektromagnetische oder Radiofrequenzstörungen, informieren Sie bitte unsere Firma und geben Sie diese in der Bestellung an.
5. Montageoptionen: Identifizieren Sie, wie der Sender in Ihrer Anwendung montiert wird, ob er direkt montiert, in einer Halterung montiert oder in ein Panel integriert werden muss.
Häufige Fragen:
F: Sind Sie Hersteller?
A: Ja, wir sind professioneller Sensorhersteller seit über 29 Jahren! Unser technisches Team hat mehr als 10 Ingenieure.
F: Akzeptieren Sie OEM-Dienstleistungen?
A: Ja, wir nehmen OEM und ODM an.
F: Kann ich Ihr Distributor sein?
A: Ja, wir suchen Distributoren auf dem Überseemarkt.
F: Wie ist Ihre Vorlaufzeit?
A: Normalerweise 3-5 Tage. Für eine Menge von mehr als 100 Stück benötigen Sie zusätzliche 5-7 Werktage.
