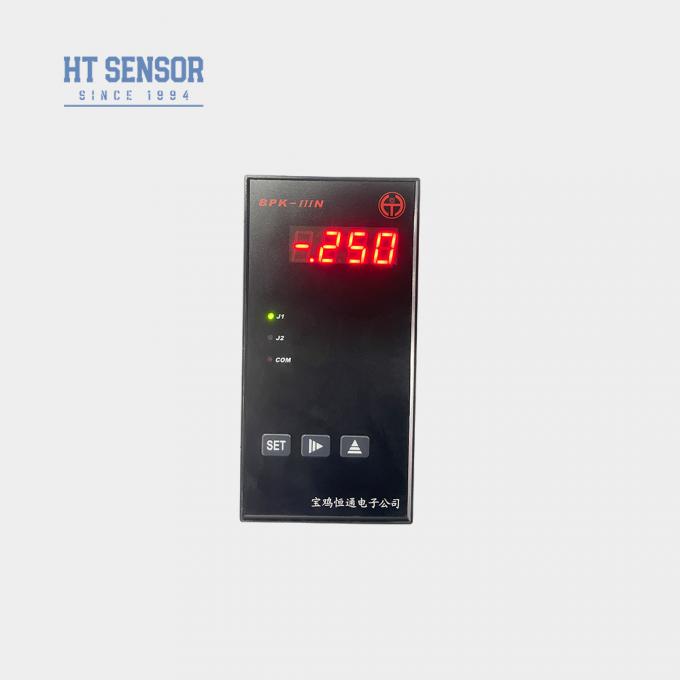

Druckmessgerät/Schalter BPK-IIIN
Einleitung:
Die Controller der BPK-III-Serie sind mit Anzeige-, Steuerungs- und Übertragungsfunktionen ausgestattet und wurden in verschiedenen automatischen Steuerungsanwendungen weit verbreitet.
1. Unterstützung für eine breite Palette von Eingangssignalen wie RTDS, Thermoelemente oder Standardsignale (siehe Tabelle).
2. Isolierte Übertragungsleistung mit 12-Bit-Auflösung, die anpassbare Reichweiteinstellungen ermöglicht.
3. Zwei Relais-Ausgänge, die Alarm-Typ "High/Low", "High/High-High" oder "Low/Low-Low" unterstützen.
Spezifikation
1Versorgungsspannung: 220 VAC(±10%);
2- Umgebungstemperatur: 0 bis 50 °C; relative Luftfeuchtigkeit: ≤ 85%Nicht ätzendes Gas;
3. Eingangssignal, Anzeigebereich und relevante Parameter: (siehe Tabelle 1)
Tabelle 1
| Eingangssignalcode |
Eingangssignal |
Anzeigenbereich |
Entschließung |
Präzision |
Eingangsimpedanz |
| 00 |
T TC |
0 bis 400 °C |
1 °C |
00,2% |
100K. |
| 01 |
R TC |
0~1600 °C |
1 °C |
00,2% |
100K. |
| 02 |
J TC |
0~1200 °C |
1 °C |
00,2% |
100K. |
| 03 |
WRe3-WRe25 TC |
0 ~ 2300 °C |
1 °C |
00,2% |
100K. |
| 04 |
B TC |
350 bis 1800 °C |
1 °C |
00,2% |
100K. |
| 05 |
S TC |
0~1600 °C |
1 °C |
00,2% |
100K. |
| 06 |
K TC |
0~1300 °C |
1 °C |
00,2% |
100K. |
| 07 |
E TC |
0 ~ 900 °C |
1 °C |
00,2% |
100K. |
| 08 |
RTD Pt100 |
-200 ~ 600 °C |
0.1 °C |
00,2% |
(0,2 mA) |
| 09 |
Cu50 RTD |
-50°C bis 150°C |
0.1 °C |
00,2% |
(0,2 mA) |
| 10 |
0~375Ω Ferndruck |
Die Mindest- und Höchstgrenze des Anwendungsbereichs kann von -1999 bis 9999 festgelegt werden. |
Der Anzeigebereich ist kontinuierlich von -1999 bis 9999 unter Verwendung einer 16-Bit-A/D-Probe |
00,2% |
(0,2 mA) |
| 11 |
0~75mV Stromteil |
00,1% |
100K. |
| 12 |
0 bis 30 mV |
00,1% |
100K. |
| 13 |
0~5 V-Standardsignal |
00,1% |
100K. |
| 14 |
1 ~ 5 V-Standardsignal |
00,1% |
100K. |
| 15 |
0~10V-Standardsignal |
00,1% |
100K. |
| 16 |
Standardsignal von 0 bis 10 mA |
00,1% |
20Ω |
| 17 |
Standardsignal von 0 bis 20 mA |
00,1% |
20Ω |
| 18 |
4 bis 20 mA Standardsignal |
00,1% |
20Ω |
4.Analogstrom-Ausgang und zugehörige Parameter: (siehe Tabelle 2)
Tabelle 2
| Übertragung des Ausgangssignals |
Leistung |
Übermittlungsbereich |
Isolierte Spannung |
Max, du bist ein guter Mann.
Entschließung |
Präzision |
Lastkapazität |
Spannung in offenem Stromkreis |
| 00 |
4 bis 20 mA |
Übertragung von Daten innerhalb des Bereichs auf Standardstromsignal |
1500 V |
12 Bits |
00,3% |
≤ 500Ω |
15 V |
| 01 |
0 bis 20 mA |
Dieses Produkt wird nur in 4 ~ 20mA oder 0 ~ 20mA Ausgangsstrommignale hergestellt.Es kann vom Hersteller oder selbst verbunden 250 oder 500 Ohm Widerstand für 1 ~ 5V oder 0 ~ 5V angepasst werden, 0 ~ 10V Spannung und Widerstand (Anmerkung: Die Genauigkeit des Widerstands beeinflusst direkt die Genauigkeit der Übertragungs-Ausgangsspannung).
5.Relay Ausgangskontaktkapazität: (siehe Tabelle 3)
Tabelle 3
| |
250 V/120 V |
120 V/48 V |
< 48 V |
Relaislebensdauer |
| Klimatisierung |
DC |
Klimatisierung |
DC |
Klimatisierung |
DC |
>100000 mal |
| Max. Strom (Widerstandslast) |
3A |
2A |
4A |
3A |
5A |
4A |
| Max. Strom (Induktionslast) |
0.3A |
0.2A |
0.4A |
0.3A |
0.5A |
0.4A |
6- Und?Außenleistung DC24V/30mAEs kann den Sender mit Strom versorgen.
7Mit.automatische TemperaturkompensationsfunktionfürSensor für das Thermoelement.
8Mit.Funktion zum Schutz vor Trennungen.

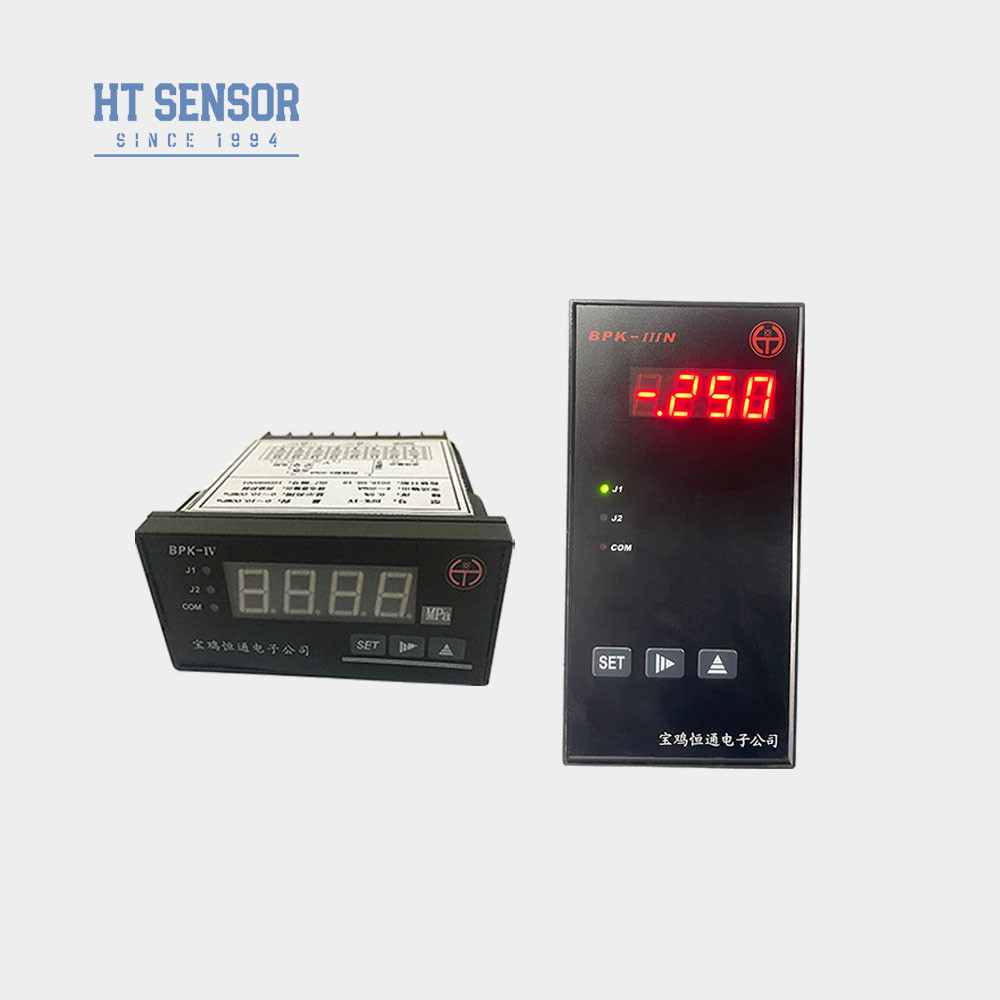

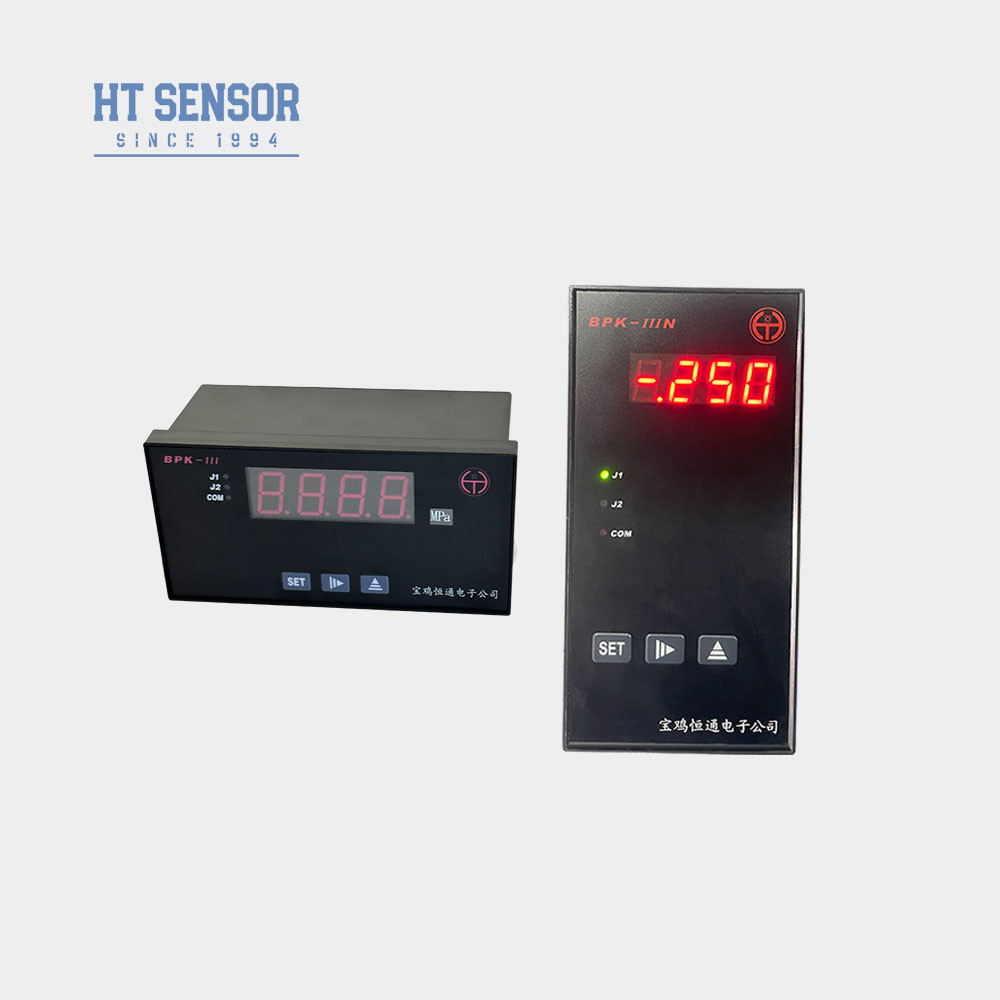

| Modell |
Umrissdimensionen |
Ausgangsgröße des Panels ((mm) |
Anmerkung |

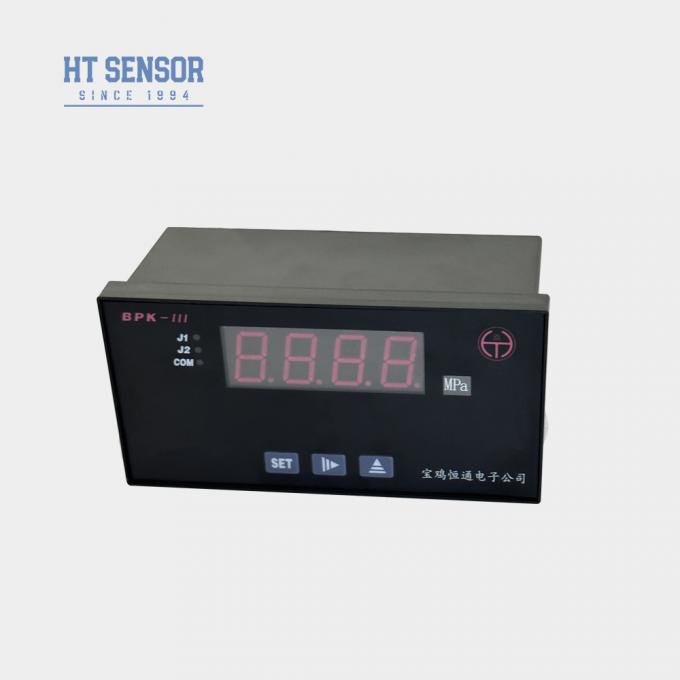

| BPK-IIIS |
160×80×80 (horizontale) |
152+0. Das ist alles.8× 76+0. Das ist alles.7 |
|

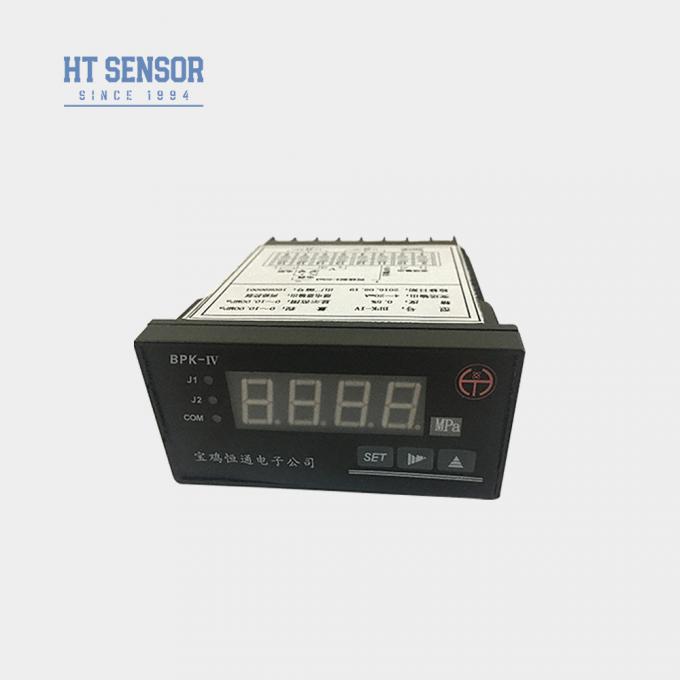

| BPK-IV |
96×48×112 (horizontale) |
92+0. Das ist alles.7×44+0. Das ist alles.5 |
|
| BPK-IIIN |
80 × 160 × 80 (vertikal) |
76+0. Das ist alles.7×152+0. Das ist alles.8 |
|
| BPK-IIIN2 |
48×96×112 (vertikal) |
44+0. Das ist alles.5×92+0. Das ist alles.7 |
|
| BPK-IIIF1 |
96 × 96 × 112 (Quadrat) |
92+0. Das ist alles.7×92+0. Das ist alles.7 |
|
| BPK-IIIF2 |
48×48×108 (Quadrat) |
44+0. Das ist alles.5×44+0. Das ist alles.5 |
mit J2-Alarmlampe ohne J2-Relee |
| BPK-IIIF3 |
72 x 72 x 112 |
67+0. Das ist alles.7× 67+0. Das ist alles.7 |
|
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Unsere Drucksensor-Sender zeichnen sich durch hohe Präzision, Langlebigkeit und hervorragende Leistung aus.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte anhand unserer OEM- und ODM-Dienstleistungen an spezifische Bedürfnisse anpassen.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten haben die Fähigkeit, bis zu 30.000 Drucksensor-Sender pro Monat zu produzieren, so dass wir große Aufträge erfüllen können.Es empfiehlt sich, sich im Voraus mit unserem Vertriebs-Team in Verbindung zu setzen, um eine reibungslose Produktion und Lieferung zu planen..
4. F: Wie ist die typische Lieferzeit?
A: Standardmodelle haben in der Regel eine Lieferzeit von 5 bis 8 Werktagen, während kundenspezifische Produkte variieren können.
5F: Wie sind die Preise der Produkte?
A: Wir bieten wettbewerbsfähige Preise mit Ermäßigungen für Großbestellungen oder langfristige Partnerschaften.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Produkte sind ab Versanddatum mit einer 24-monatigen Garantie ausgestattet, und unser Kundendienst gewährleistet innerhalb von 24 Stunden eine schnelle Antwort sowie Fernunterricht über das PC-Netzwerk.
