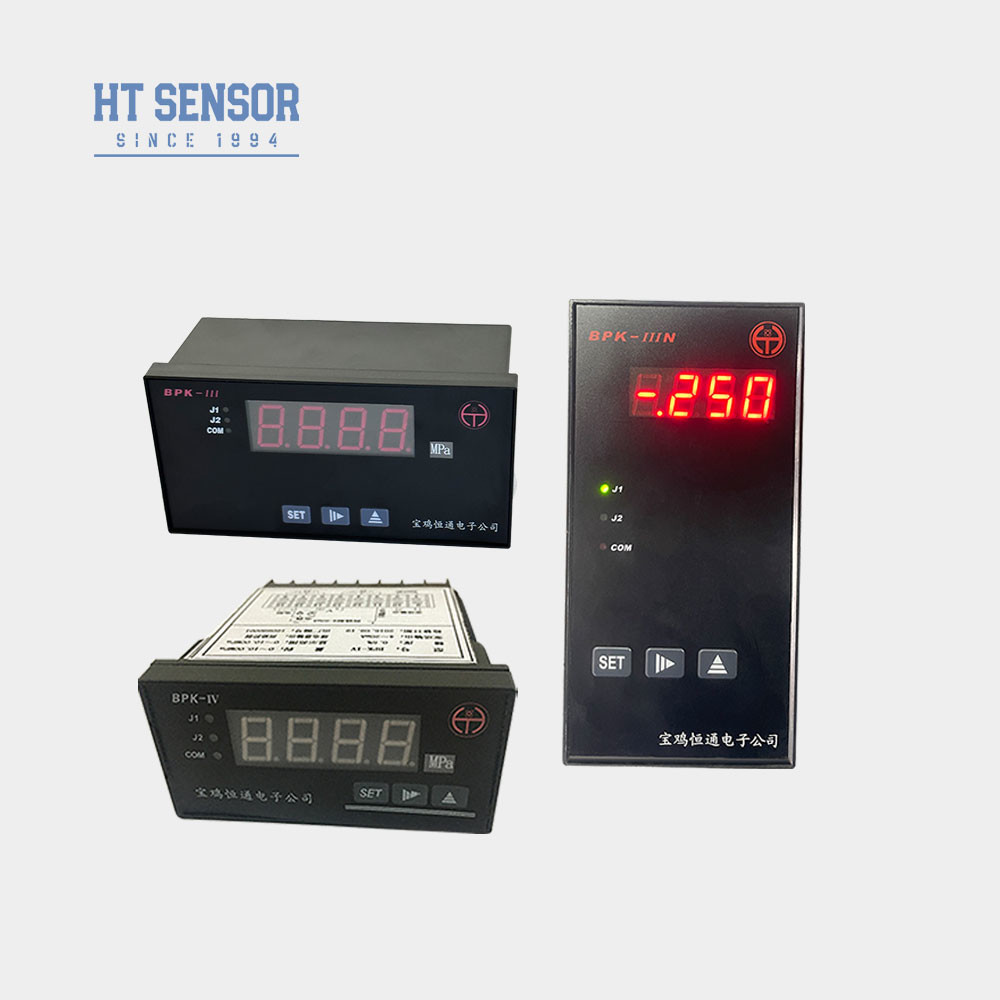

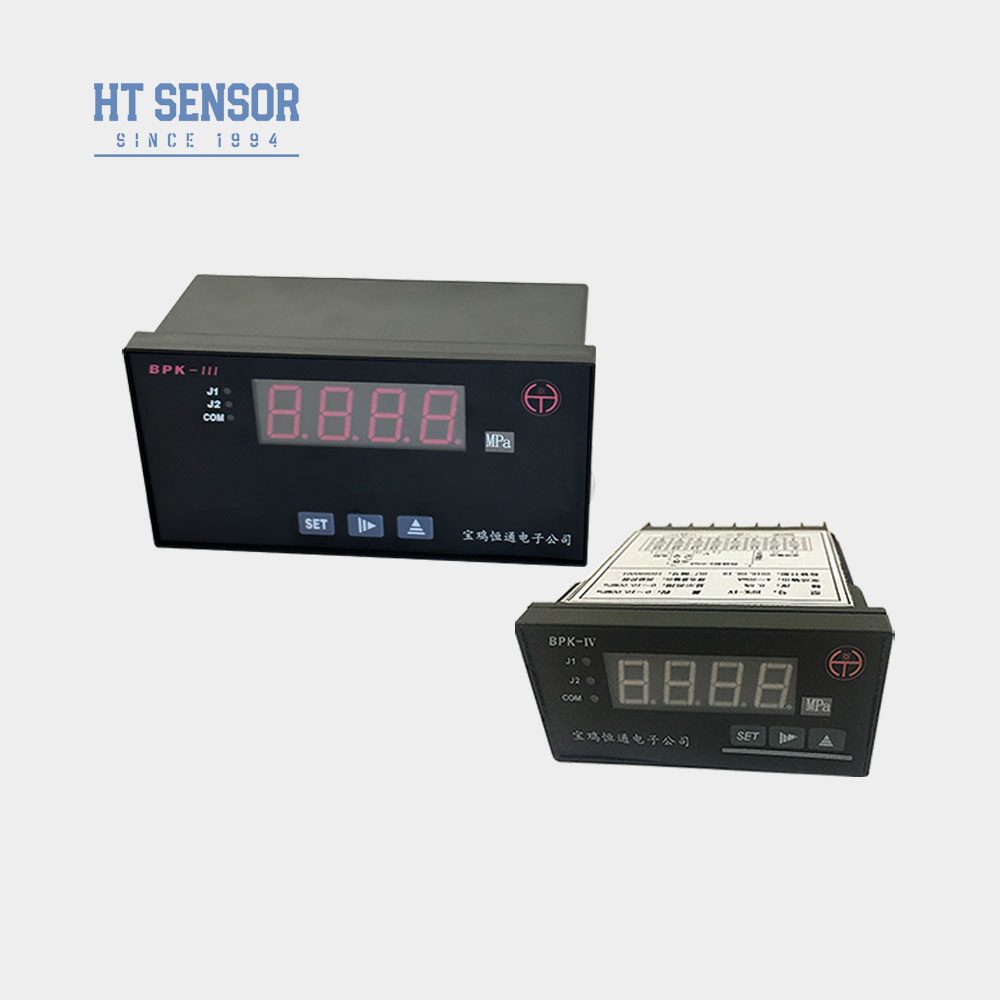

Druckmessgerät/Schalter BPK-III
Einleitung:
Die Controller der BPK-III-Serie sind mit Anzeige-, Steuerungs- und Übertragungsfunktionen ausgestattet und wurden in verschiedenen automatischen Steuerungsanwendungen weit verbreitet.
1. Unterstützung für eine breite Palette von Eingangssignalen wie RTDS, Thermoelemente oder Standardsignale (siehe Tabelle).
2. Isolierte Übertragungsleistung mit 12-Bit-Auflösung, die anpassbare Reichweiteinstellungen ermöglicht.
3. Zwei Relais-Ausgänge, die Alarm-Typ "High/Low", "High/High-High" oder "Low/Low-Low" unterstützen.
Spezifikation
1Versorgungsspannung: 220 VAC(±10%);
2- Umgebungstemperatur: 0 bis 50 °C; relative Luftfeuchtigkeit: ≤ 85%Nicht ätzendes Gas;
3. Eingangssignal, Anzeigebereich und relevante Parameter: (siehe Tabelle 1)
Tabelle 1
| Eingangssignalcode |
Eingangssignal |
Anzeigenbereich |
Entschließung |
Präzision |
Eingangsimpedanz |
| 00 |
T TC |
0 bis 400 °C |
1 °C |
00,2% |
100K. |
| 01 |
R TC |
0~1600 °C |
1 °C |
00,2% |
100K. |
| 02 |
J TC |
0~1200 °C |
1 °C |
00,2% |
100K. |
| 03 |
WRe3-WRe25 TC |
0 ~ 2300 °C |
1 °C |
00,2% |
100K. |
| 04 |
B TC |
350 bis 1800 °C |
1 °C |
00,2% |
100K. |
| 05 |
S TC |
0~1600 °C |
1 °C |
00,2% |
100K. |
| 06 |
K TC |
0~1300 °C |
1 °C |
00,2% |
100K. |
| 07 |
E TC |
0 ~ 900 °C |
1 °C |
00,2% |
100K. |
| 08 |
RTD Pt100 |
-200 ~ 600 °C |
0.1 °C |
00,2% |
(0,2 mA) |
| 09 |
Cu50 RTD |
-50°C bis 150°C |
0.1 °C |
00,2% |
(0,2 mA) |
| 10 |
0~375Ω Ferndruck |
Die Mindest- und Höchstgrenze des Anwendungsbereichs kann von -1999 bis 9999 festgelegt werden. |
Der Anzeigebereich ist kontinuierlich von -1999 bis 9999 unter Verwendung einer 16-Bit-A/D-Probe |
00,2% |
(0,2 mA) |
| 11 |
0~75mV Stromteil |
00,1% |
100K. |
| 12 |
0 bis 30 mV |
00,1% |
100K. |
| 13 |
0~5 V-Standardsignal |
00,1% |
100K. |
| 14 |
1 ~ 5 V-Standardsignal |
00,1% |
100K. |
| 15 |
0~10V-Standardsignal |
00,1% |
100K. |
| 16 |
Standardsignal von 0 bis 10 mA |
00,1% |
20Ω |
| 17 |
Standardsignal von 0 bis 20 mA |
00,1% |
20Ω |
| 18 |
4 bis 20 mA Standardsignal |
00,1% |
20Ω |
4.Analogstrom-Ausgang und zugehörige Parameter: (siehe Tabelle 2)
Tabelle 2
| Übertragung des Ausgangssignals |
Leistung |
Übermittlungsbereich |
Isolierte Spannung |
Max, du bist ein guter Mann.
Entschließung |
Präzision |
Lastkapazität |
Spannung in offenem Stromkreis |
| 00 |
4 bis 20 mA |
Übertragung von Daten innerhalb des Bereichs auf Standardstromsignal |
1500 V |
12 Bits |
00,3% |
≤ 500Ω |
15 V |
| 01 |
0 bis 20 mA |
Dieses Produkt ist in 4 ~ 20 ma, oder 0 bis 20 ma Ausgangsstromsignal hergestellt. Wenn der Benutzer die Spannung Ausgangssignalübertragungsausgabe benötigt,Es kann vom Hersteller oder selbst angeschlossen 250 oder 500 Ohm Widerstände für 1 ~ 5V oder 0 ~ 5V angepasst werden, 0 ~ 10V Spannung und Widerstand (Anmerkung: Die Genauigkeit des Widerstands beeinflusst direkt die Genauigkeit der Übertragungs-Ausgangsspannung).
5.Relay Ausgangskontaktkapazität: (siehe Tabelle 3)
Tabelle 3
| |
250 V/120 V |
120 V/48 V |
< 48 V |
Relaislebensdauer |
| Klimatisierung |
DC |
Klimatisierung |
DC |
Klimatisierung |
DC |
>100000 mal |
| Max. Strom (Widerstandslast) |
3A |
2A |
4A |
3A |
5A |
4A |
| Max. Strom (Induktionslast) |
0.3A |
0.2A |
0.4A |
0.3A |
0.5A |
0.4A |
6- Und?Außenleistung DC24V/30mAEs kann den Sender mit Strom versorgen.
7Mit.automatische TemperaturkompensationsfunktionfürSensor für das Thermoelement.
8Mit.Funktion zum Schutz vor Trennungen.
| Modell |
Umrissdimensionen |
Ausgangsgröße des Panels ((mm) |
Anmerkung |
| BPK-IIIS |
160×80×80 (horizontale) |
152+0. Das ist alles.8× 76+0. Das ist alles.7 |
|
| BPK-IV |
96×48×112 (horizontale) |
92+0. Das ist alles.7×44+0. Das ist alles.5 |
|
| BPK-IIIN |
80 × 160 × 80 (vertikal) |
76+0. Das ist alles.7×152+0. Das ist alles.8 |
|
| BPK-IIIN2 |
48×96×112 (vertikal) |
44+0. Das ist alles.5×92+0. Das ist alles.7 |
|
| BPK-IIIF1 |
96 × 96 × 112 (Quadrat) |
92+0. Das ist alles.7×92+0. Das ist alles.7 |
|
| BPK-IIIF2 |
48×48×108 (Quadrat) |
44+0. Das ist alles.5×44+0. Das ist alles.5 |
mit J2-Alarmlampe ohne J2-Relee |
| BPK-IIIF3 |
72 x 72 x 112 |
67+0. Das ist alles.7× 67+0. Das ist alles.7 |
|
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte maßgeschneidert an spezifische Bedürfnisse anpassen.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großaufträgen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.
