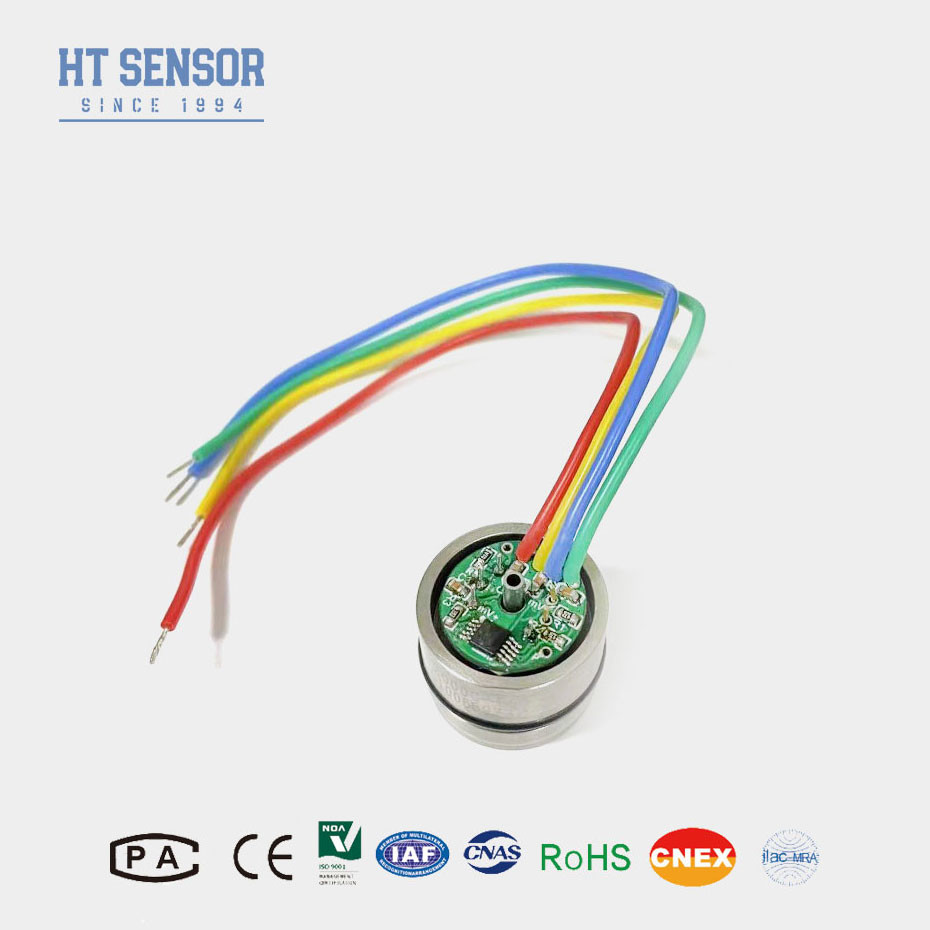

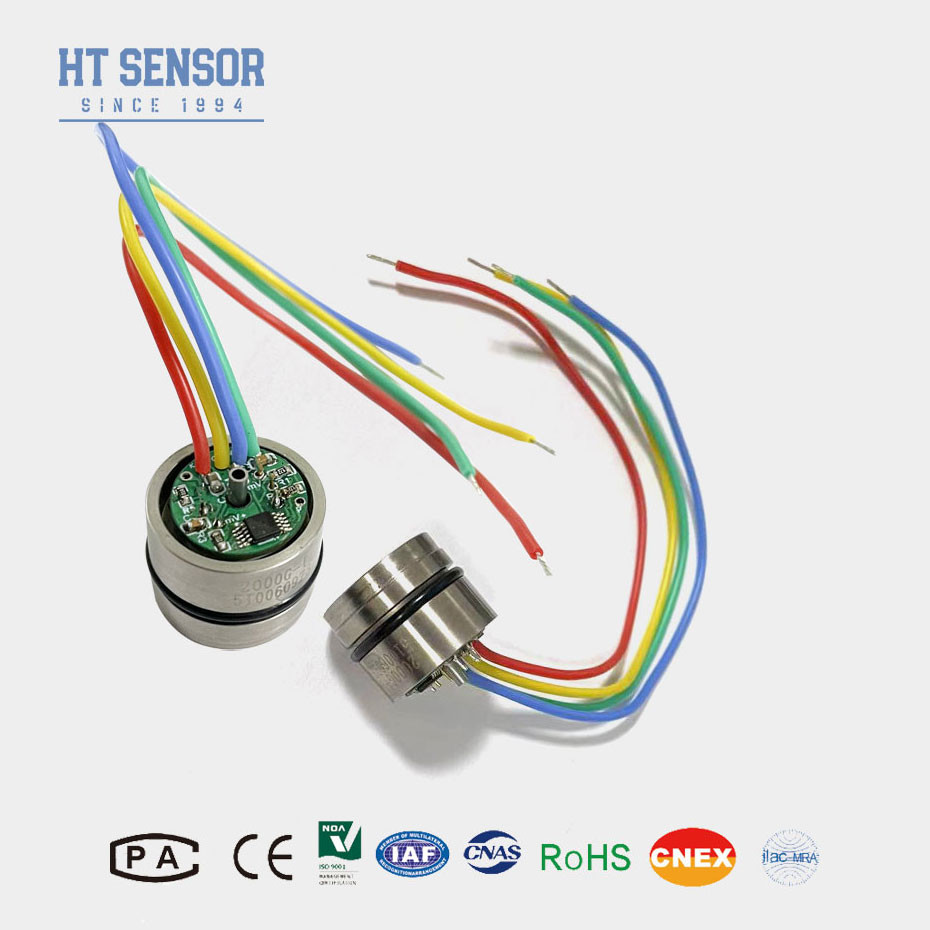

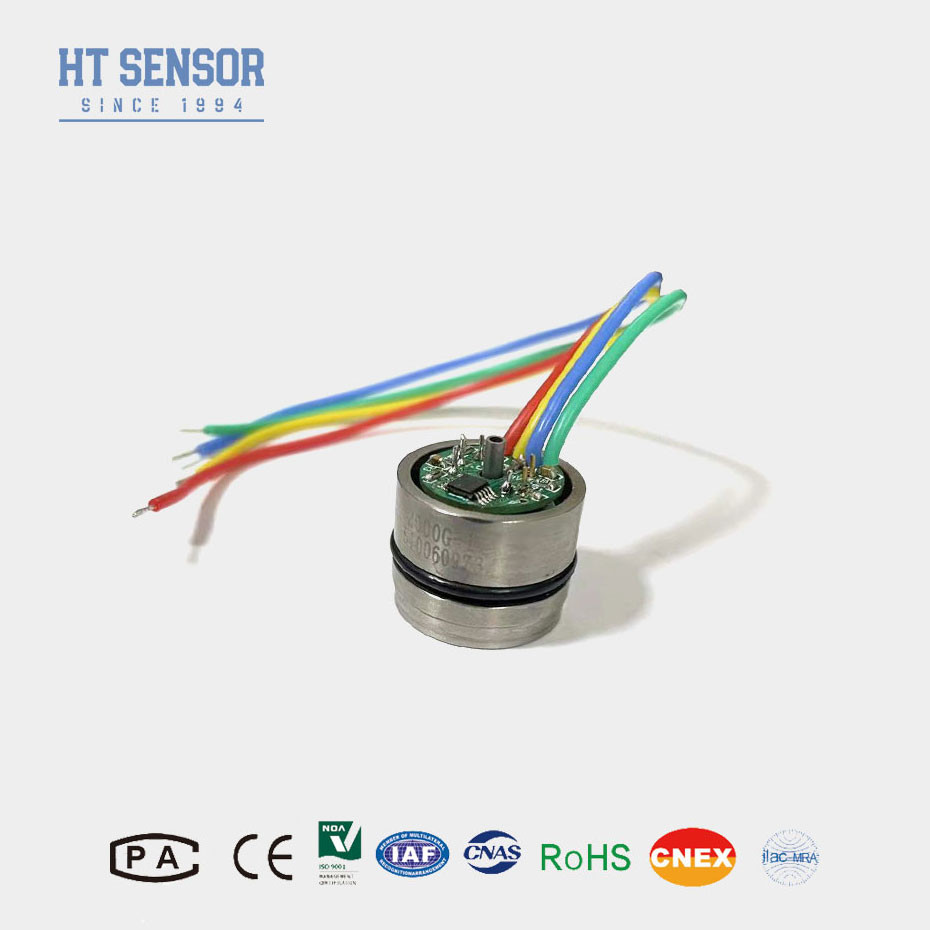

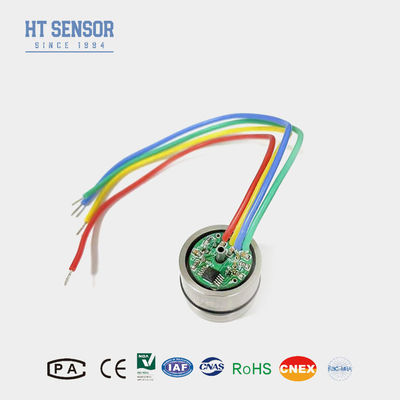

19 mm diffusem Silizium-Piezoresistiven Drucksensor für Anwendungen im Bereich von -100 kPa

Einführung eines Siliziumdrucksensors:

HT19 piezoresistiver Siliziumdrucksensor, der Hauptbestandteil ist ein hochstabiles diffuses Silizium-Sensorelement.Das Sensorpaket verwendet Silikonöl, um Druck von einem 316L-Edelstahldiaphragma auf das Sensorelement zu übertragenDer piezoresistive Drucksensor verwendet einen internationalen hochentwickelten Silizium-Druckchip mit hoher Stabilität und hoher Präzision, nimmt eine Sinterbasis mit optimiertem Spannungsdesign an und wird von SMT hergestellt.,Golddrahtverbindung, Membranschweißen, Hochvakuum-Ölung, Druckzyklus-Spannungsentlastung, Hochtemperaturalterung, Temperaturkompensation und andere Prozesse.Produktionserfahrung und technologische Innovation, die Produkte haben eine ausgezeichnete Stabilität und Leistung und werden von den Benutzern weithin anerkannt.

Elektrische Daten des Silizium-Drucksensors

Versorgung:1.5mADC Eingangsimpedanz:3KΩ~6KΩ

Ausgangsimpedanz:2.5KΩ~6KΩ Dämmungswiderstand:≥100MΩ/50VDC

Isolierspannung: 500 VAC zwischen Gehäuse und elektrischer Verbindung wird keine Beschädigung verursachen

Mittelkompatibel: Flüssigkeits- und Gaskompatibel mit 316L-Edelstahl

Leistungsspezifikation des Silizium-Drucksensors

Anmerkung:Oberste Parameter unter Bedingungen:Versorgung: 1,5mA Temperatur: 25°C

Abmessung

Anmerkung:

1. Achten Sie auf die Passform zwischen der Kerngröße und dem Sendergehäuse während der Montage, um die erforderliche Luftdichte zu erreichen

2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.

3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.

4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern durch Diaphragmaverformungen oder -piercing zu vermeiden.

5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosive Medien in die Kern-Negativdruckkammer.

6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.

FQA:

1.F: Was sind die Eigenschaften Ihres Drucksensors?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2.F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte maßgeschneidert, um spezifische Bedürfnisse zu erfüllen.
3.F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensoren pro Monat produzieren, so dass wir in der Lage sind, die Bedürfnisse großer Aufträge zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten.
4.F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5.F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner
6.F: Was ist die Garantie Ihrer Produkte? Und Nachverkaufsservice?
A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.
