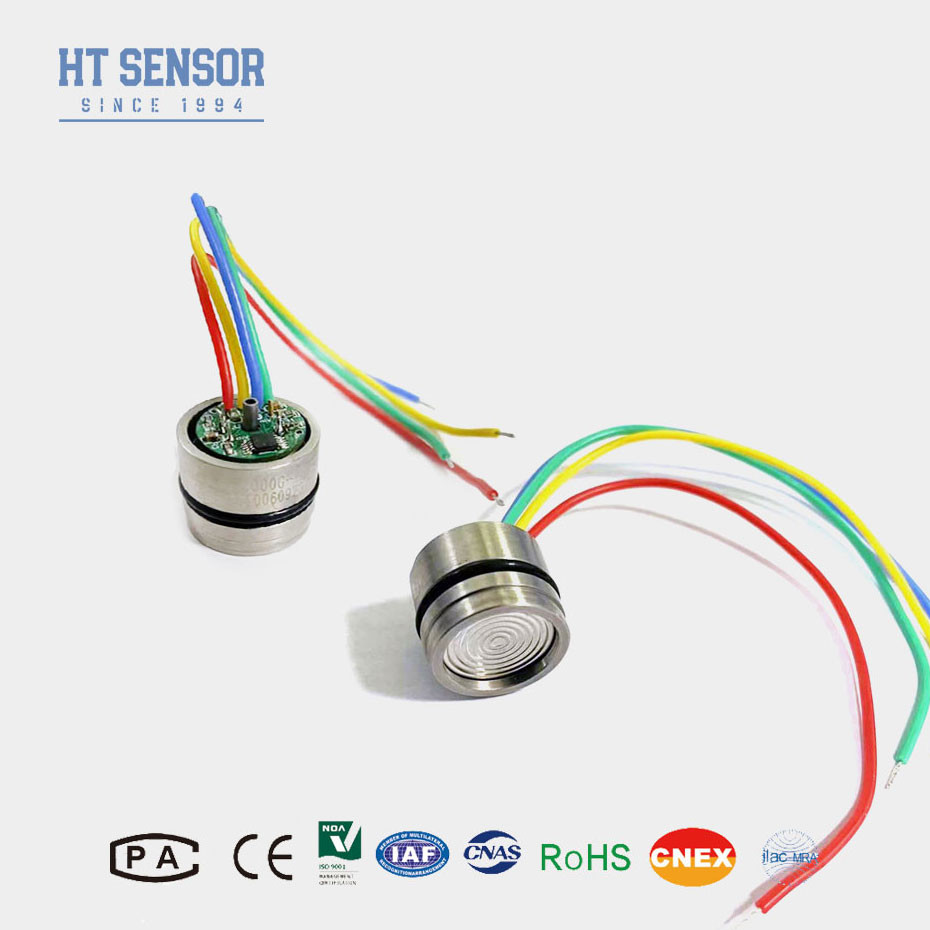

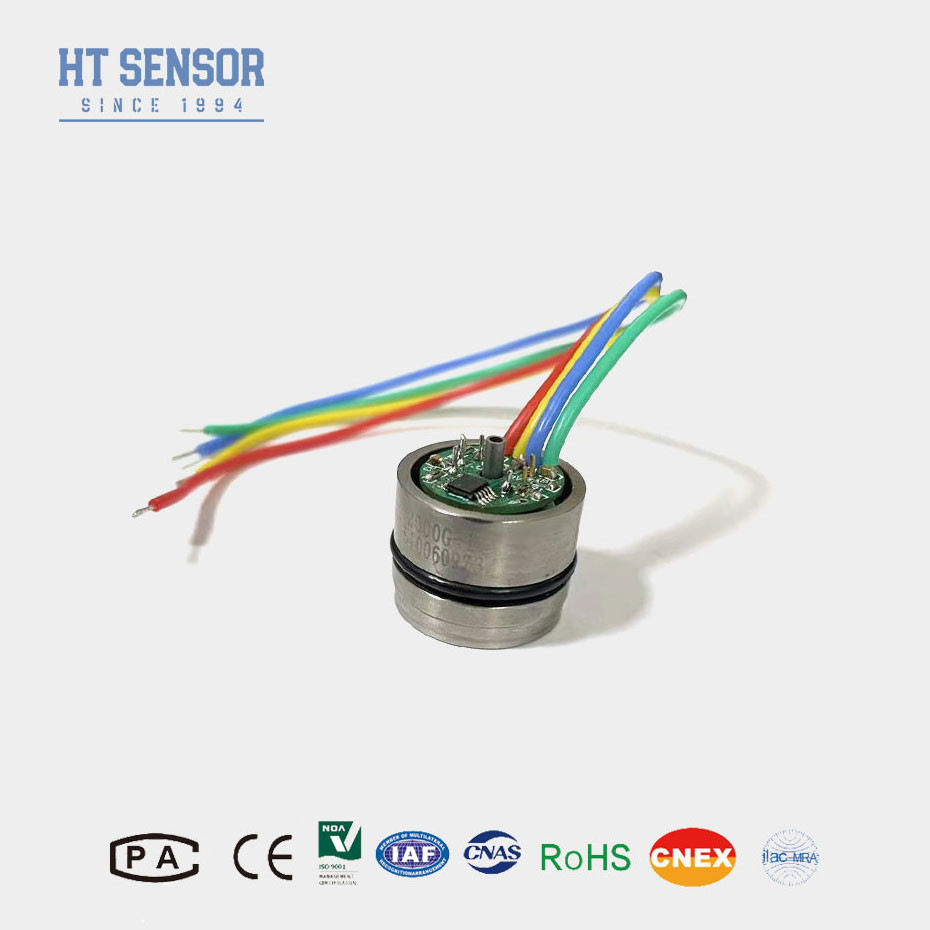

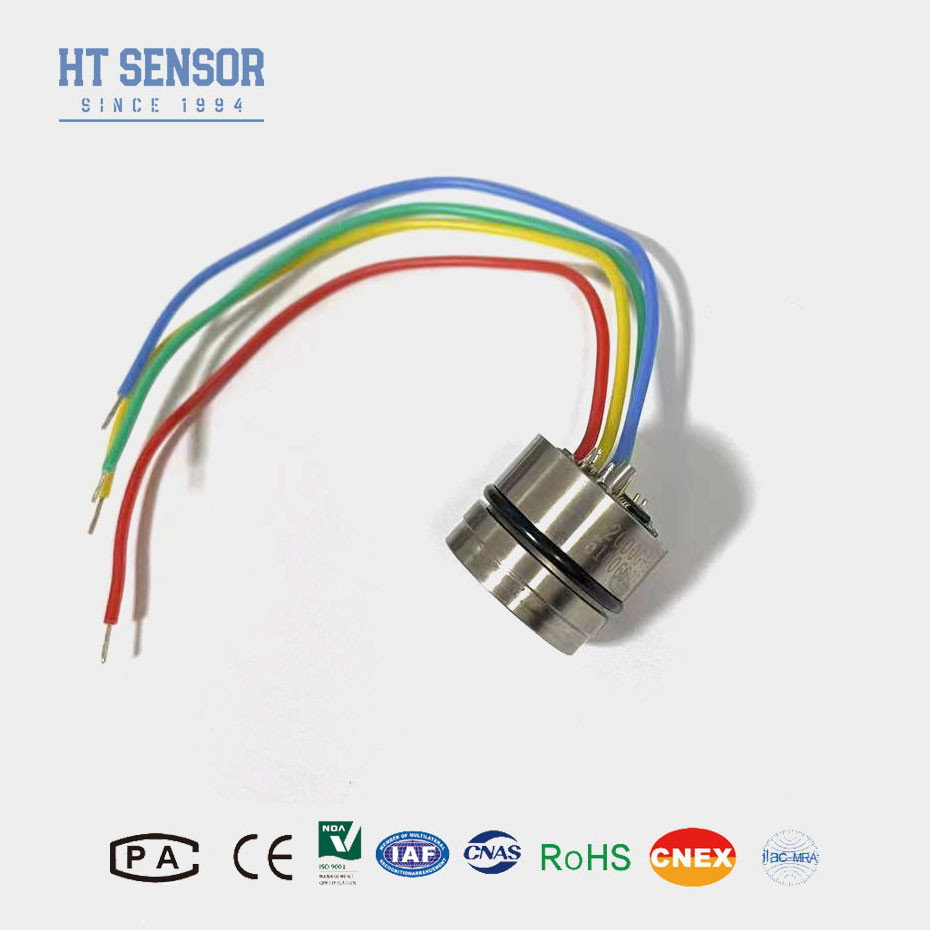

19mm 1,5mA 100mv Diffus Silikon-Drucksensor Piezoresistiver Druckwandler
Produktdetails
| Material: | 316L | Mindestbereich: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | Versorgung: | 1.5mA |
| Ausgabe: | 100mv + 30mv | auswählbar: | Silikondraht in vier Farben oder vergoldete Nadel |
| Modell: | HT19 | Hoch: | 12 mm |
| Erdöl: | Diffusionssilicium | Faden: | - Nein. |
| Hervorheben |
Diffusioniertes Silizium-Drucksensor,1.5mA Siliziumdrucksensor,19 mm piezoresistiver Druckwandler |
||
Produktbeschreibung
19 mm diffuser Siliziumdrucksensor Piezoresistiver Drucksensor
Einführung eines Siliziumdrucksensors:
HT19 piezoresistiver Siliziumdrucksensor, der Hauptbestandteil ist ein hochstabiles diffuses Silizium-Sensorelement.Das Sensorpaket verwendet Silikonöl, um Druck von einem 316L-Edelstahldiaphragma auf das Sensorelement zu übertragen. Sie verfügen über eine Vielzahl von Druckverbindungen, die den Einsatz in einer Vielzahl von OEM (Original Equipment Manufacturer) -Geräten ermöglichen.
Anwendungen, bei denen ätzende Flüssigkeiten oder Gase überwacht werden.
ProduktmerkmaleSilikondruckmessgerät:
•Kleine Größe
• Zuverlässige Halbleitertechnologie
• Kalibriert und mit Temperaturkompensation
• Absolute und Messdruck
• Vakuumkompatible, isolierte Sensoren
• Niedrige Kosten
Anwendungenmit einem Druckmessgerät aus Silizium:
2.Verfahrenssteuerungssysteme
3.Industrielle Automatisierung und Strömungssteuerung
4. Druckkalibratoren
Elektrische Daten des Silizium-Drucksensors
Versorgung:1.5mADC Eingangsimpedanz:3KΩ~6KΩ
Ausgangsimpedanz:2.5KΩ~6KΩ Dämmungswiderstand:≥100MΩ/50VDC
Isolierspannung: 500 VAC zwischen Gehäuse und elektrischer Verbindung wird keine Beschädigung verursachen
Mittelkompatibel: Flüssigkeits- und Gaskompatibel mit 316L-Edelstahl
Leistungsspezifikation des Silizium-Drucksensors
| Parameter |
Die Messung ist auf der Grundlage der in Anhang I der Richtlinie 2008/68/EG genannten Daten zu erfolgen.3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Typisch | Max, du bist ein guter Mann. | Einheiten | ||
| Druck Nichtlinearität |
±0.15 |
±0.3 | % F.S. | |
| Druckwiederholbarkeit und Hysterese | 0.02 | 0.05 | % F.S. | |
| Null-Ausgabe | 0 ± 1 | 0 ± 2 | mV | |
| Span-Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Temperaturfehler-Null | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Temperaturfehlerbereich | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Beweisdruck | 3X Nennbereich oder 120 MPa, je nachdem, welcher Wert geringer ist | - Ich weiß nicht. | ||
| Betriebstemperaturbereich | - 20 bis 80 | °C | ||
| Kompensationstemperaturbereich | 0~70, 0~50 ((Bereich≤20KPa) | °C | ||
| Speichertemperaturbereich | -40 bis 125 | °C | ||
Anmerkung:Oberste Parameter unter Bedingungen:Versorgung: 1,5mA Temperatur: 25°C
Abmessung
FQA:
1Was ist ein Drucksensor?
Ein Drucksensor ist ein Gerät, das den Druck von Gasen oder Flüssigkeiten misst.Es wandelt den physikalischen Druck in ein elektrisches Signal um, das von Steuerungssystemen oder Überwachungsausrüstung gelesen und verarbeitet werden kann.
2Wie funktioniert ein Drucksensor?
Drucksensoren arbeiten mit verschiedenen Technologien, wie z. B. piezoresistiven, kapazitiven oder piezoelektrischen Elementen, um Druckveränderungen zu erkennen.es verursacht eine Änderung der physikalischen Eigenschaften des Sensorelements, das dann in ein elektrisches Signal umgewandelt wird, das proportional zum Druck ist.
3Welche Arten von Drucksensoren gibt es?
Piezoresistive Drucksensoren: Verwenden Sie die piezoresistive Wirkung in Materialien wie Silizium, um den Druck zu messen.
Kapazitätsdrucksensoren: Messen von Veränderungen der Kapazität, die durch die Verformung eines Zwerchfells unter Druck verursacht werden.
Piezoelektrische Drucksensoren: Verwenden von Materialien, die eine elektrische Ladung als Reaktion auf eine angewandte mechanische Belastung erzeugen.
Optische Drucksensoren: Verwenden Sie Lichtmodulation, um Druckveränderungen zu messen.
Resonanzdrucksensoren: Druckmessung durch Erfassung von Veränderungen der Resonanzfrequenz eines Sensorelements.
4Was ist der Unterschied zwischen absoluten, Mess- und Differenzdrucksensoren?
Absolute Drucksensoren: Messen Sie den Druck im Verhältnis zu einem perfekten Vakuum.
Messdrucksensoren: Messen des Drucks im Verhältnis zum Luftdruck.
Differenzdrucksensoren: Messen Sie den Unterschied zwischen zwei Druckpunkten.
5Welche Faktoren sollte ich bei der Auswahl eines Drucksensors berücksichtigen?
