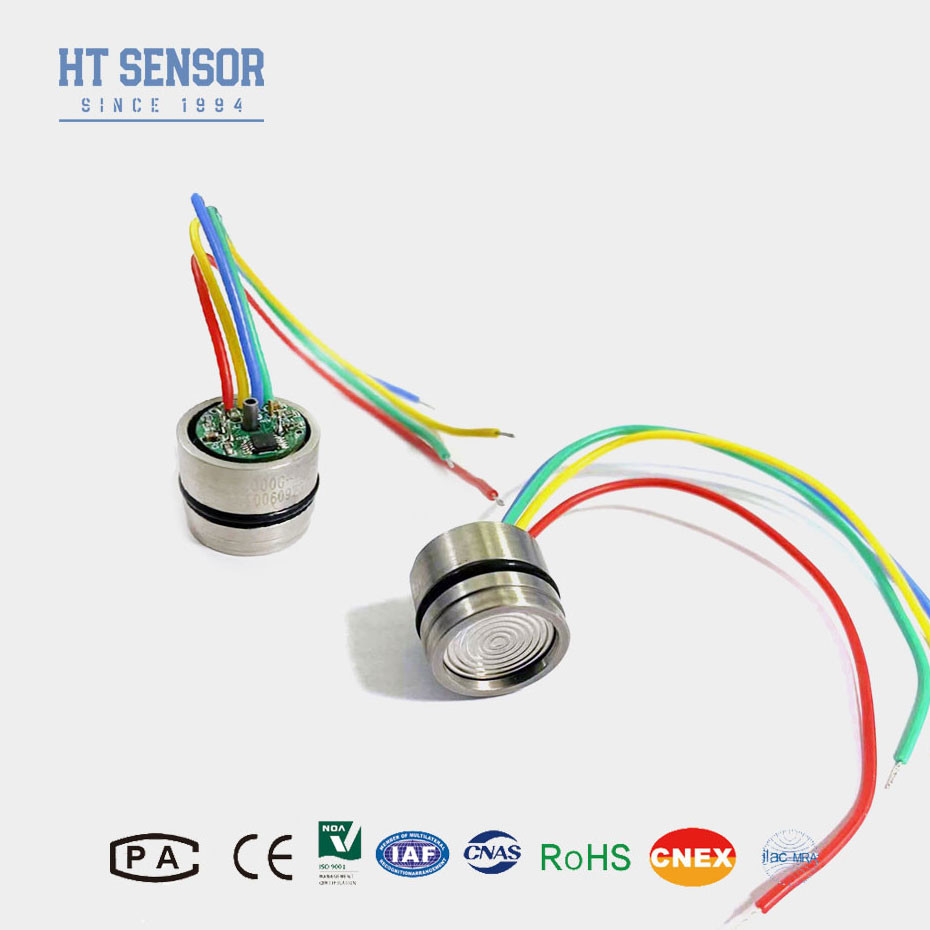

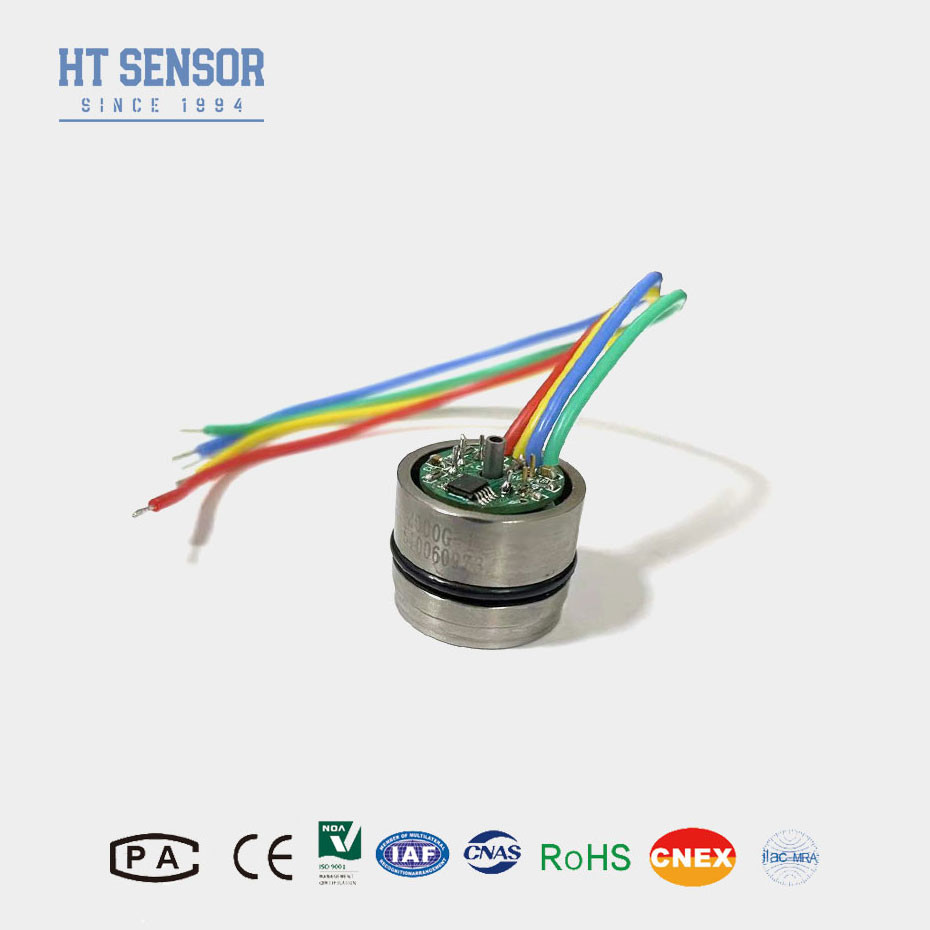

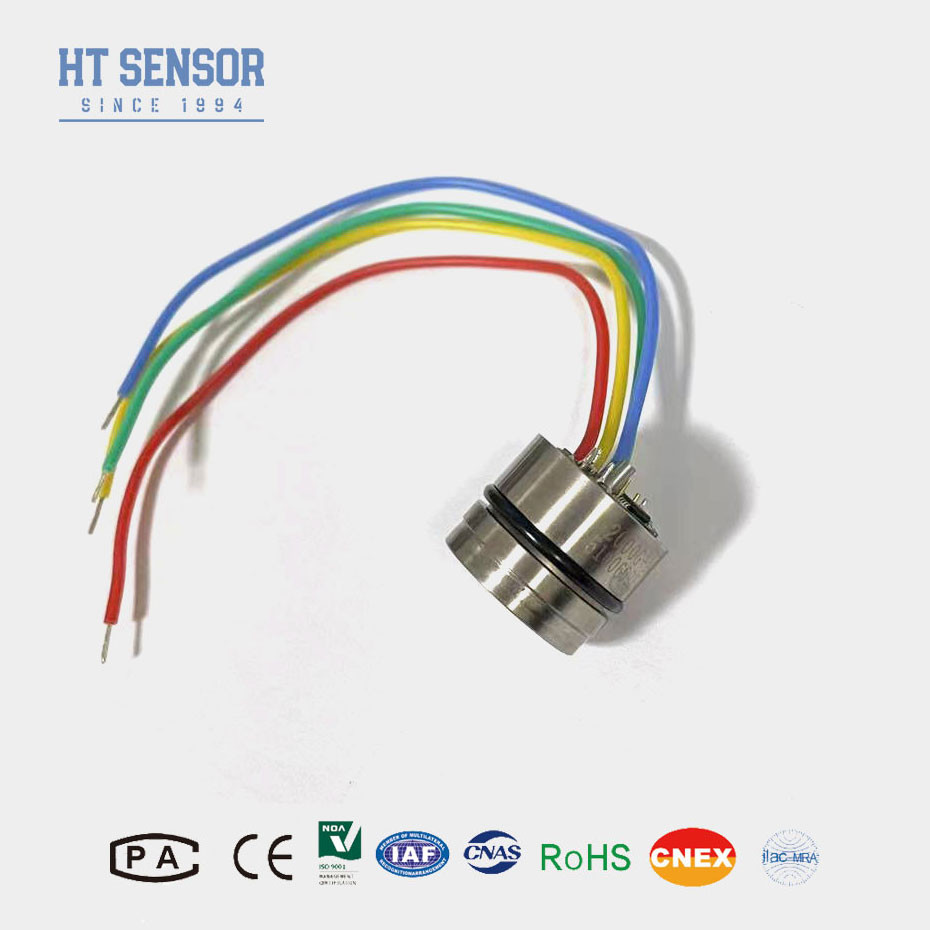

19 mm diffuser Siliziumdrucksensor Piezoresistiver Drucksensor
Einführung eines Siliziumdrucksensors:
HT19 piezoresistiver Siliziumdrucksensor, der Hauptbestandteil ist ein hochstabiles diffuses Silizium-Sensorelement.Das Sensorpaket verwendet Silikonöl, um Druck von einem 316L-Edelstahldiaphragma auf das Sensorelement zu übertragenDer piezoresistive Drucksensor verwendet einen internationalen hochentwickelten Silizium-Druckchip mit hoher Stabilität und hoher Präzision, nimmt eine Sinterbasis mit optimiertem Spannungsdesign an und wird von SMT hergestellt.,Golddrahtverbindung, Membranschweißen, Hochvakuum-Ölung, Druckzyklus-Spannungsentlastung, Hochtemperaturalterung, Temperaturkompensation und andere Prozesse.Produktionserfahrung und technologische Innovation, die Produkte haben eine ausgezeichnete Stabilität und Leistung und werden von den Benutzern weithin anerkannt.
ProduktmerkmaleSilikondruckmessgerät:
• Robuste, isolierte Verpackung aus Edelstahl
• Kleine Größe
• Zuverlässige Halbleitertechnologie
• Kalibriert und mit Temperaturkompensation
• Absolute und Messdruck
• Vakuumkompatible, isolierte Sensoren
• Niedrige Kosten
Anwendungenmit einem Druckmessgerät aus Silizium:
1. Industrielle Kontrollen
2.Verfahrenssteuerungssysteme
3.Industrielle Automatisierung und Strömungssteuerung
4. Druckkalibratoren
Elektrische Daten des Silizium-Drucksensors
Versorgung:1.5mADC Eingangsimpedanz:3KΩ~6KΩ
Ausgangsimpedanz:2.5KΩ~6KΩ Dämmungswiderstand:≥100MΩ/50VDC
Isolierspannung: 500 VAC zwischen Gehäuse und elektrischer Verbindung wird keine Beschädigung verursachen
Mittelkompatibel: Flüssigkeits- und Gaskompatibel mit 316L-Edelstahl
Leistungsspezifikation des Silizium-Drucksensors
| Parameter |
Die Messung ist auf der Grundlage der in Anhang I der Richtlinie 2008/68/EG genannten Daten zu erfolgen.3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa
|
| Typisch |
Max, du bist ein guter Mann. |
Einheiten |
| Druck Nichtlinearität |
±0.15
|
±0.3 |
% F.S. |
| Druckwiederholbarkeit und Hysterese |
0.02 |
0.05 |
% F.S. |
| Null-Ausgabe |
0 ± 1 |
0 ± 2 |
mV |
| Span-Ausgabe |
≤ 20 KPa |
50 ± 10 |
50 ± 30 |
mV |
| ≥ 35 KPa |
100 ± 10 |
100 ± 30 |
mV |
| Temperaturfehler-Null |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 KPa |
±0.5 |
± 1 |
% F.S. |
| Temperaturfehlerbereich |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 KPa |
±0.5 |
± 1 |
% F.S. |
| Beweisdruck |
3X Nennbereich oder 120 MPa, je nachdem, welcher Wert geringer ist |
- Ich weiß nicht. |
| Betriebstemperaturbereich |
- 20 bis 80 |
°C |
| Kompensationstemperaturbereich |
0~70, 0~50 ((Bereich≤20KPa) |
°C |
| Speichertemperaturbereich |
-40 bis 125 |
°C |
Anmerkung:Oberste Parameter unter Bedingungen:Versorgung: 1,5mA Temperatur: 25°C
Abmessung
Anmerkung:
WENN diese Produkte NICHT als Sicherheits- oder Notbremsmittel verwenden
Einrichtung oder bei jeder anderen Anwendung, bei der ein Ausfall der
Das Produkt könnte zu Personenschäden führen.
FQA:
1.F: Was sind die Eigenschaften Ihres Drucksensors?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2.F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte maßgeschneidert, um spezifische Bedürfnisse zu erfüllen.
3.F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensoren pro Monat produzieren, so dass wir in der Lage sind, die Bedürfnisse großer Aufträge zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten.
4.F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
