Hochstabiler HT26-Piezoresistiver Silikondrucksensor mit diffusem Silikonelement
Produktdetails
| Material: | 316L | Mindestbereich: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | Versorgung: | 1.5mA |
| Ausgabe: | 100mv + 30mv | auswählbar: | Silikondraht in vier Farben oder vergoldete Nadel |
| Modell: | HT26 | Hoch: | 11.2mm |
| Erdöl: | Diffusionssilicium | Faden: | - Nein. |
| Hervorheben |
Diffusions-Silizium-Element-Drucksensor,Hochstabiler Drucksensor,HT26 Siliziumpiezoresistiver Drucksensor |
||
Produktbeschreibung

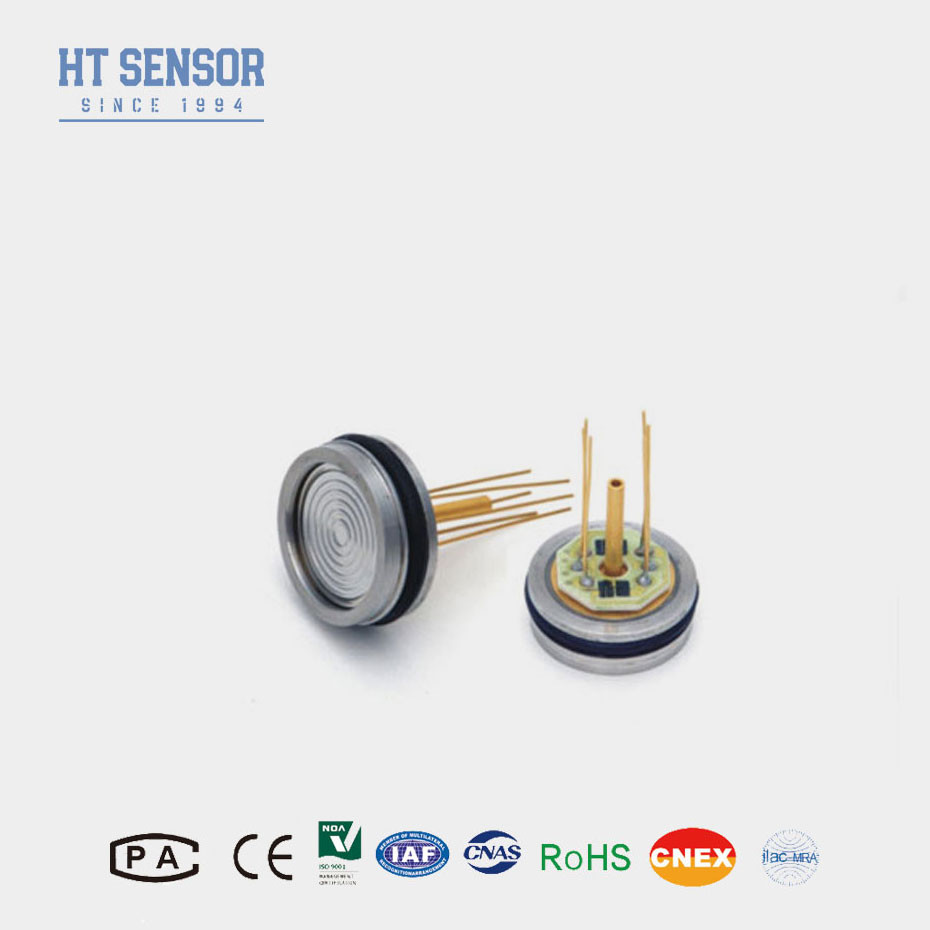

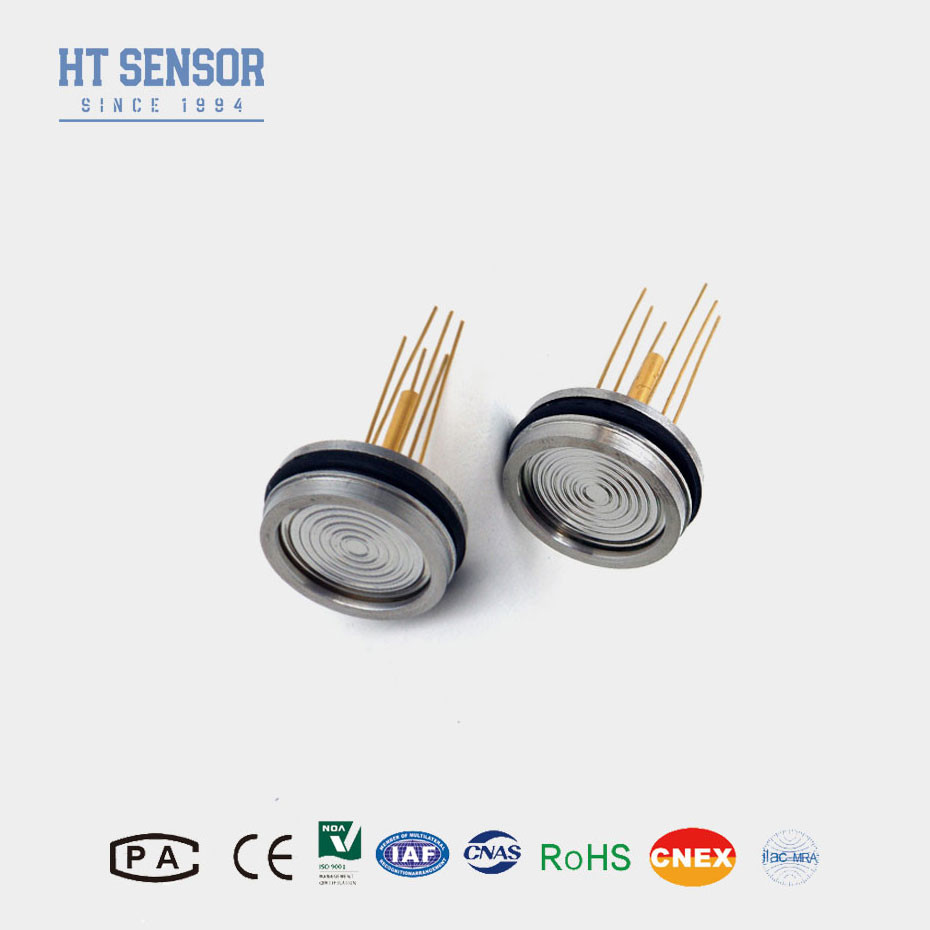

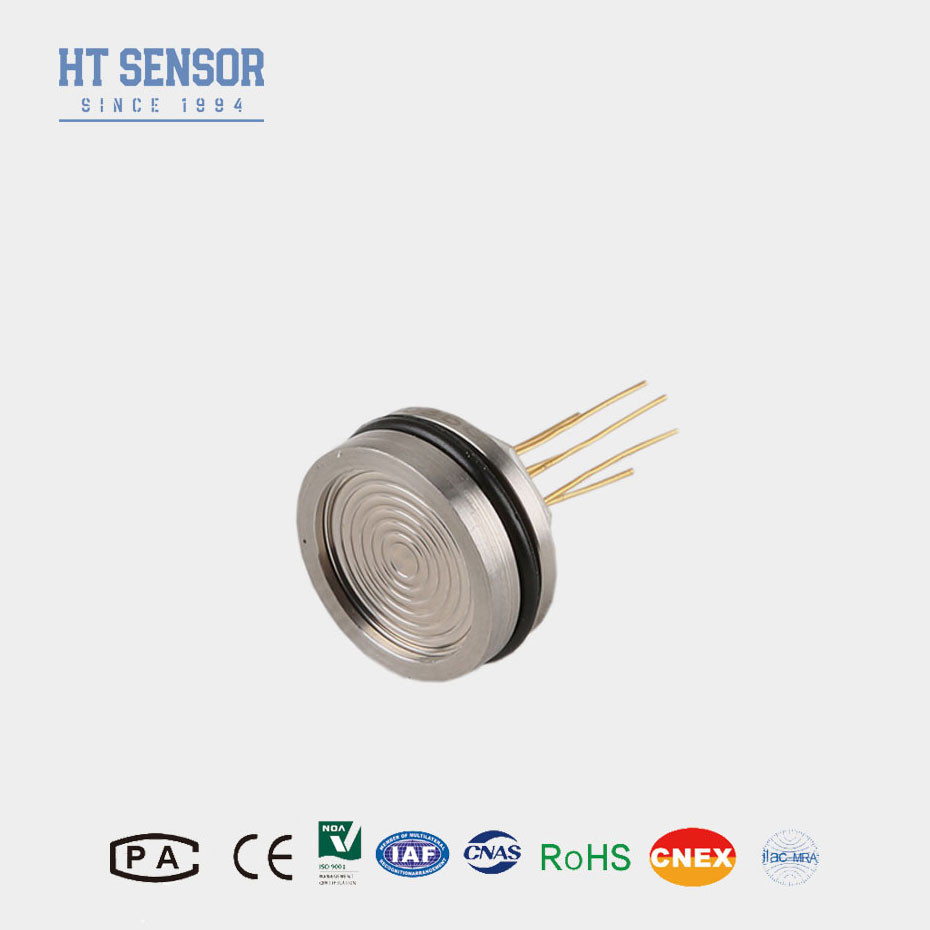

HT26 Diffusionssilizium-Drucksensor Piezoresistiver Drucksensor
Einführung eines Siliziumdrucksensors:
Der Kern des HT26-Piezoresistivdrucksensors aus Silizium besteht aus einem hochstabilen diffusen Siliziumelement.Der Differenzdruck des Messmediums wird durch ein Isolationsdiaphragma von 316L und versiegeltes Siliziumohl an das Siliziumdiaphragma übertragen.Der Drucksensor HT26 ist mit einem O-Ring für die Druckdichtung ausgestattet.Einfach zu installierenEs wird in einem schweißbaren Paket angeboten oder mit einer Vielzahl von Gewindeanlagen wie 1/4 und 1/8NPT, 1/4BSP sowie kundenspezifischen Prozessanlagen
ProduktmerkmaleSilikondruckmessgerät:
1.Verwendung fortschrittlicher Technologie und Gehäuse aus Edelstahl 316L, zusammen mit Materialien wie Titan und Hastelloy für die Membran
2.Verwendung dickfilmer Kreisläufe zur Temperaturkompensation und zum Nullpunkt
Korrektur
3- hervorragende Zuverlässigkeit, Wiederholbarkeit und Stabilität
4. Höhe von 7 mm, anpassbar
Anwendungenmit einem Druckmessgerät aus Silizium:
1- geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316L-Edelstahlverträglichkeit
2. Anwendbar in verschiedenen Industrieprozessbereichen, einschließlich Erdöl, Chemie, Metallurgie, Energie und Hydrologie
3. in der Schifffahrt und Luftfahrt eingesetzt
4.mit einer Breite von mehr als 50 mm,
Elektrische Daten des Silizium-Drucksensors
Versorgung:1.5mADC Eingangsimpedanz:3KΩ~6KΩ
Ausgangsimpedanz:2.5KΩ~6KΩ Dämmungswiderstand:≥100MΩ/50VDC
Isolierspannung: 500 VAC zwischen Gehäuse und elektrischer Verbindung wird keine Beschädigung verursachen
Mittelkompatibel: Flüssigkeits- und Gaskompatibel mit 316L-Edelstahl
Leistungsspezifikation des Silizium-Drucksensors
| Parameter |
Die Messung ist auf der Grundlage der in Anhang I der Richtlinie 2008/68/EG genannten Daten zu erfolgen.3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Typisch | Max, du bist ein guter Mann. | Einheiten | ||
| Druck Nichtlinearität |
±0.15 |
±0.3 | % F.S. | |
| Druckwiederholbarkeit und Hysterese | 0.02 | 0.05 | % F.S. | |
| Null-Ausgabe | 0 ± 1 | 0 ± 2 | mV | |
| Span-Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Temperaturfehler-Null | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Temperaturfehlerbereich | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Beweisdruck | 3X Nennbereich oder 120 MPa, je nachdem, welcher Wert geringer ist | - Ich weiß nicht. | ||
| Betriebstemperaturbereich | - 20 bis 80 | °C | ||
| Kompensationstemperaturbereich | 0~70, 0~50 ((Bereich≤20KPa) | °C | ||
| Speichertemperaturbereich | -40 bis 125 | °C | ||
Anmerkung:Oberste Parameter unter Bedingungen:Versorgung: 1,5mA Temperatur: 25°C
Elektroanbindung und Ausgleich
FQA:
1.F: Was sind die Eigenschaften Ihres Drucksensors?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2.F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte maßgeschneidert, um spezifische Bedürfnisse zu erfüllen.
3.F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensoren pro Monat produzieren, so dass wir in der Lage sind, die Bedürfnisse großer Aufträge zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten.
4.F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5.F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner
6.F: Was ist die Garantie Ihrer Produkte? Und Nachverkaufsservice?
A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.
