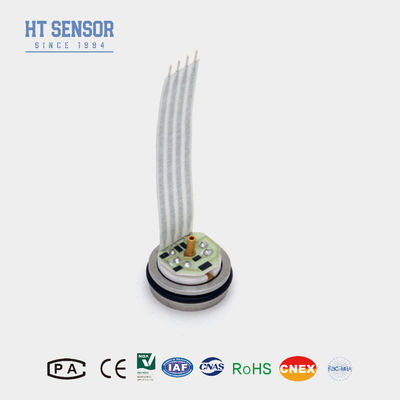

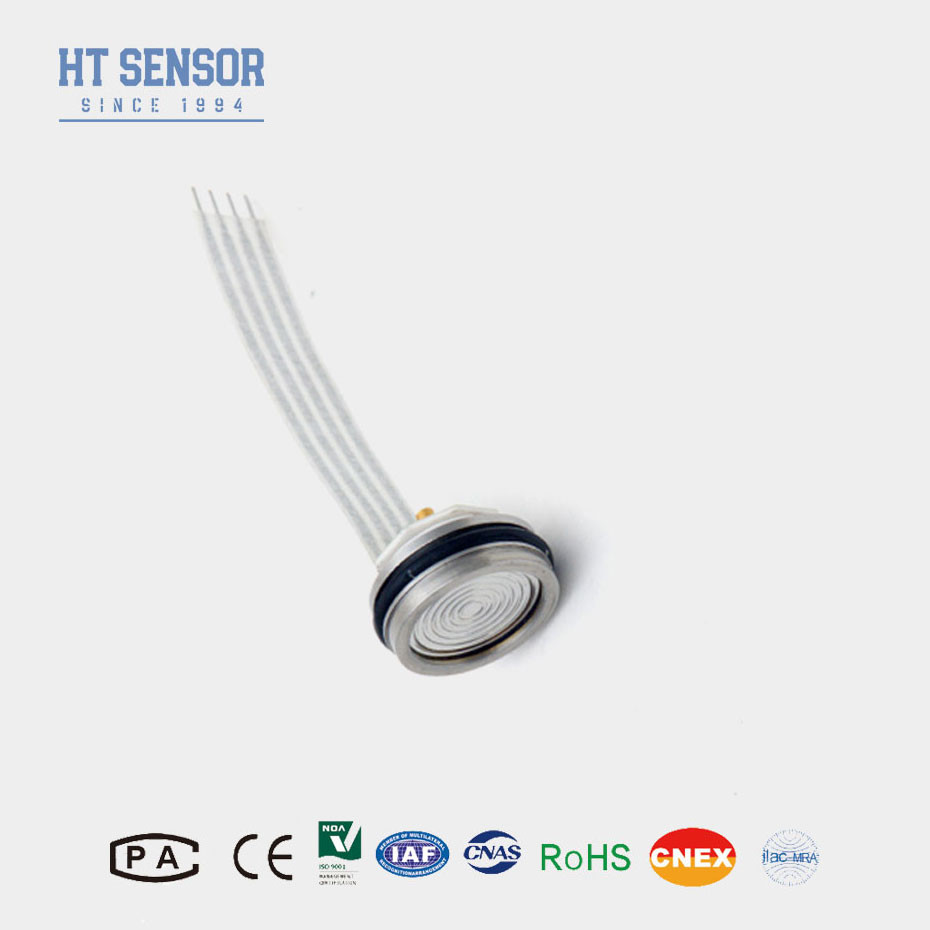

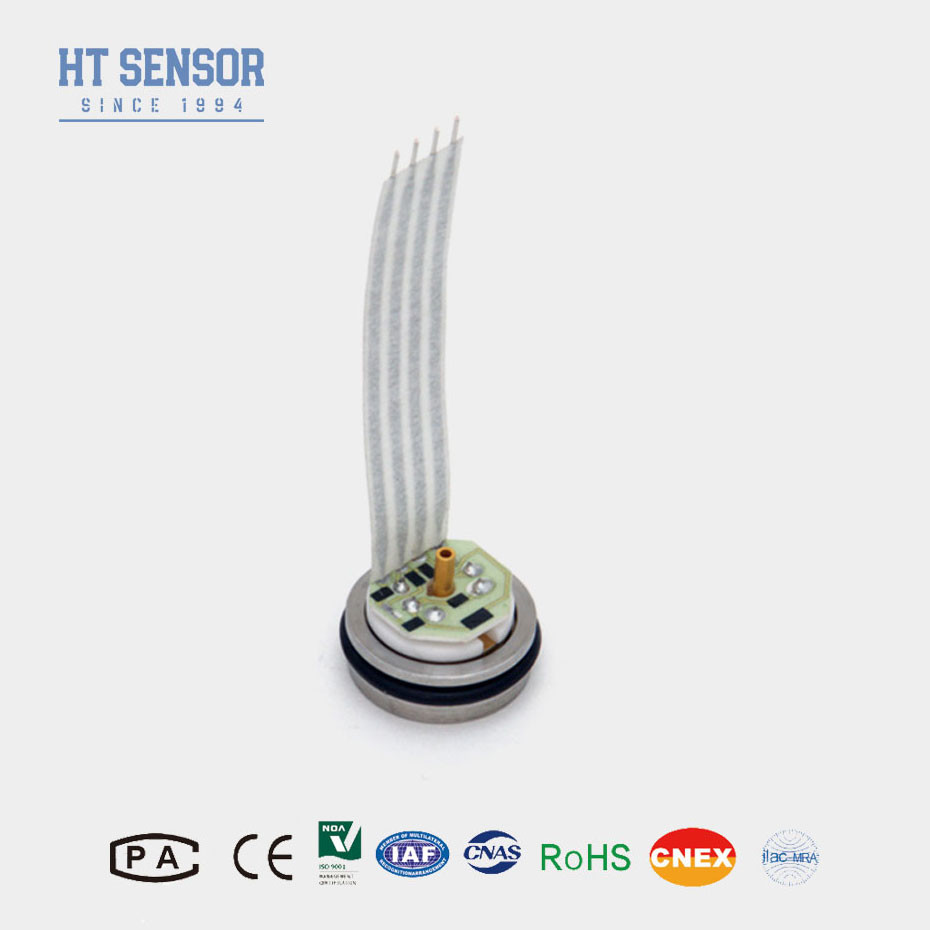

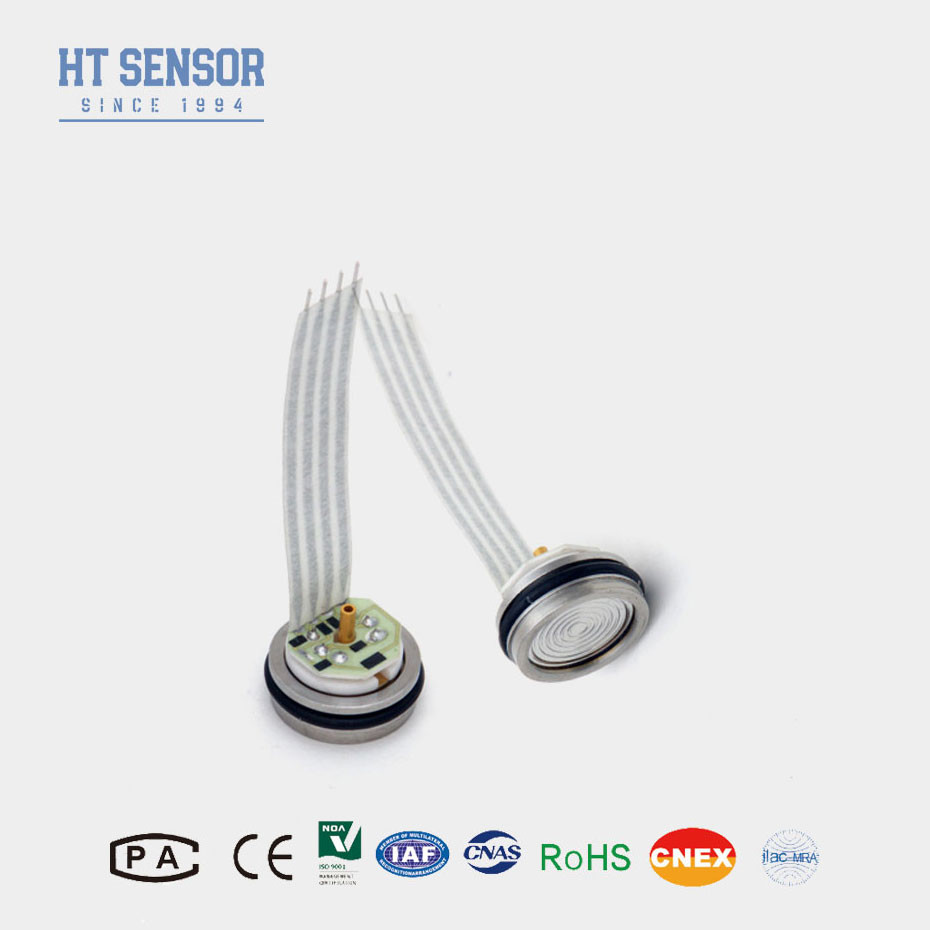

HT26 1,5mA 100mv Siliziumpiezoresistiver Drucksensor mit wählbarem Vierfarbigen Silikondraht

HT26 1.5mA 100mv Silicon Piezoresistive Pressure Sensor with Selectable Four-Color Silicone Wire
HT26 1.5mA 100mv Silicon Piezoresistive Pressure Sensor with Selectable Four-Color Silicone Wire
HT26 1.5mA 100mv Silicon Piezoresistive Pressure Sensor with Selectable Four-Color Silicone Wire HT26 1.5mA 100mv Silicon Piezoresistive Pressure Sensor with Selectable Four-Color Silicone Wire HT26 1.5mA 100mv Silicon Piezoresistive Pressure Sensor with Selectable Four-Color Silicone Wire
Grundlegende Informationen
Herkunftsort: Baoji, China
Markenname: HT sensor
Zertifizierung: RoHs,ISO9001
Modellnummer: HT26
Min Bestellmenge: 1
Preis: negotiable
Verpackung Informationen: Standardpaket für die Ausfuhr
Lieferzeit: 5-8 Arbeitstage
Zahlungsbedingungen: Western Union, L/C, T/T
Versorgungsmaterial-Fähigkeit: 5000 Stück/Monat
Bestpreis Kontakt
Detailinformationen
Material: 316L Mindestbereich: -100Kpa
Max Range: 60MPa Versorgung: 1.5mA
Ausgabe: 100mv + 30mv auswählbar: Silikondraht in vier Farben oder vergoldete Nadel
Modell: HT26 Hoch: 11.2mm
Erdöl: Diffusionssilicium Faden: - Nein.
Hervorheben:

1.5mA Silizium-Piezoresistiven Drucksensor

,

100mV Silizium-Piezoresistiven Drucksensor

Produkt-Beschreibung

HT26 Diffusionssilizium-Drucksensor Piezoresistiver Drucksensor

Einführung eines Siliziumdrucksensors:
Der Kern des HT26-Piezoresistiven Silikondrucksensors besteht aus einem hochstabilen diffusen Siliziumelement.mit einem Druckmessgerät aus piezoresistivem Silizium, in einem Gehäuse aus rostfreiem Stahl mit einem Durchmesser von 316 LDie HT26-Kompensation wird in einem schweißbaren Paket angeboten oder mit einer Vielzahl von Gewindeanlagen wie 1/4 und 1/8NPT, 1/4BSP sowie kundenspezifischen Prozessanlagen.

ProduktmerkmaleSilikondruckmessgerät:

1.Kleines Profil
2.Verwendung dickfilmer Kreisläufe zur Temperaturkompensation und zum Nullpunkt
Korrektur
3- hervorragende Zuverlässigkeit, Wiederholbarkeit und Stabilität
4. Höhe von 7 mm, anpassbar

Anwendungenmit einem Druckmessgerät aus Silizium:

1.Wasser- und Abwasseraufbereitung: Überwachung der Wasserspiegel in Tanks, Brunnen und Stauseen.
2Chemische Verarbeitung: Messung der Konzentration verschiedener Chemikalien in Lagertanks.
3.Industriebehälter: geeignet für die Überwachung des Brennstoff-, Öl- und sonstigen Flüssigkeitsniveaus.

Elektrische Daten des Silizium-Drucksensors

Versorgung:1.5mADC Eingangsimpedanz:3KΩ~6KΩ
Ausgangsimpedanz:2.5KΩ~6KΩ Dämmungswiderstand:≥100MΩ/50VDC
Isolierspannung: 500 VAC zwischen Gehäuse und elektrischer Verbindung wird keine Beschädigung verursachen
Mittelkompatibel: Flüssigkeits- und Gaskompatibel mit 316L-Edelstahl

Leistungsspezifikation des Silizium-Drucksensors

Parameter

Die Messung ist auf der Grundlage der in Anhang I der Richtlinie 2008/68/EG genannten Daten zu erfolgen.3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa
Typisch Max, du bist ein guter Mann. Einheiten
Druck Nichtlinearität

±0.15

 ±0.3 % F.S.
Druckwiederholbarkeit und Hysterese 0.02 0.05 % F.S.
Null-Ausgabe 0 ± 1 0 ± 2 mV
Span-Ausgabe ≤ 20 KPa 50 ± 10 50 ± 30 mV
≥ 35 KPa 100 ± 10 100 ± 30 mV
Temperaturfehler-Null ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 KPa ±0.5 ± 1 % F.S.
Temperaturfehlerbereich ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 KPa ±0.5 ± 1 % F.S.
Beweisdruck 3X Nennbereich oder 120 MPa, je nachdem, welcher Wert geringer ist - Ich weiß nicht.
Betriebstemperaturbereich - 20 bis 80 °C
Kompensationstemperaturbereich 0~70, 0~50 ((Bereich≤20KPa) °C
Speichertemperaturbereich -40 bis 125 °C

Anmerkung:Oberste Parameter unter Bedingungen:Versorgung: 1,5mA Temperatur: 25°C
HT26 1,5mA 100mv Siliziumpiezoresistiver Drucksensor mit wählbarem Vierfarbigen Silikondraht 0
Elektroanbindung und Ausgleich
HT26 1,5mA 100mv Siliziumpiezoresistiver Drucksensor mit wählbarem Vierfarbigen Silikondraht 1
HT26 1,5mA 100mv Siliziumpiezoresistiver Drucksensor mit wählbarem Vierfarbigen Silikondraht 2



Größe und Tag:

Diffusionssilicium-Drucksensor,

Piezoresistiver Siliziumdrucksensor,

Messkreuz
