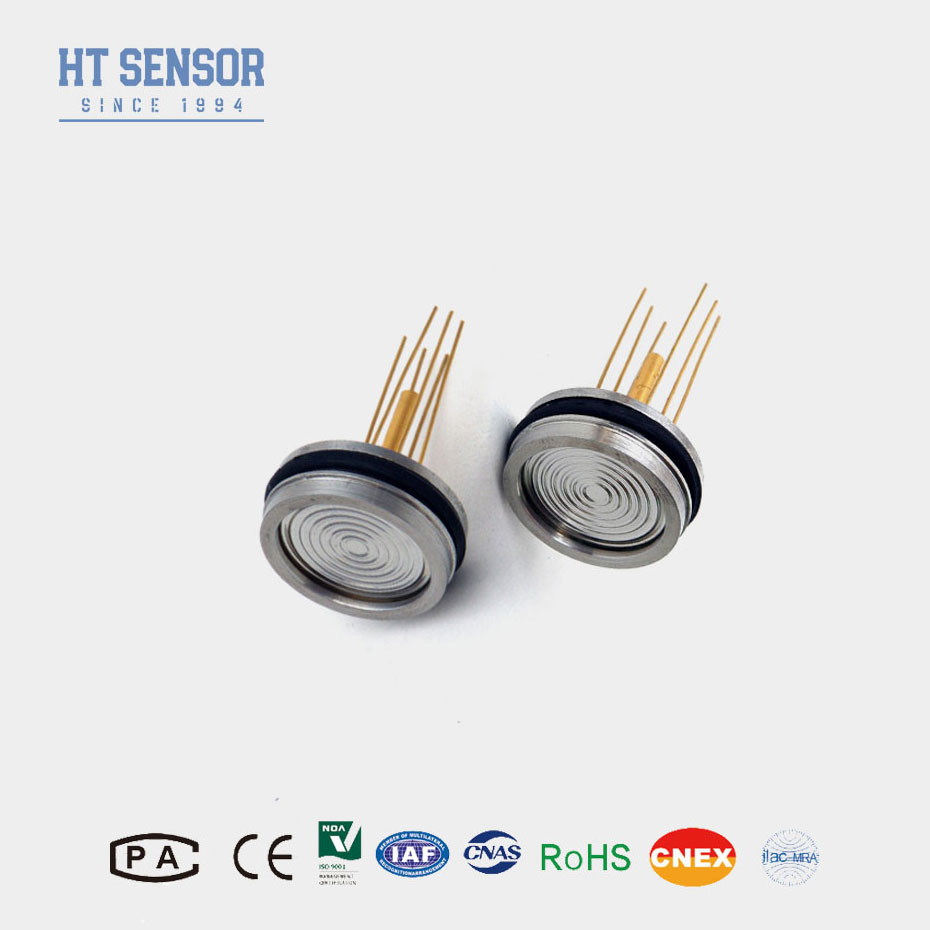

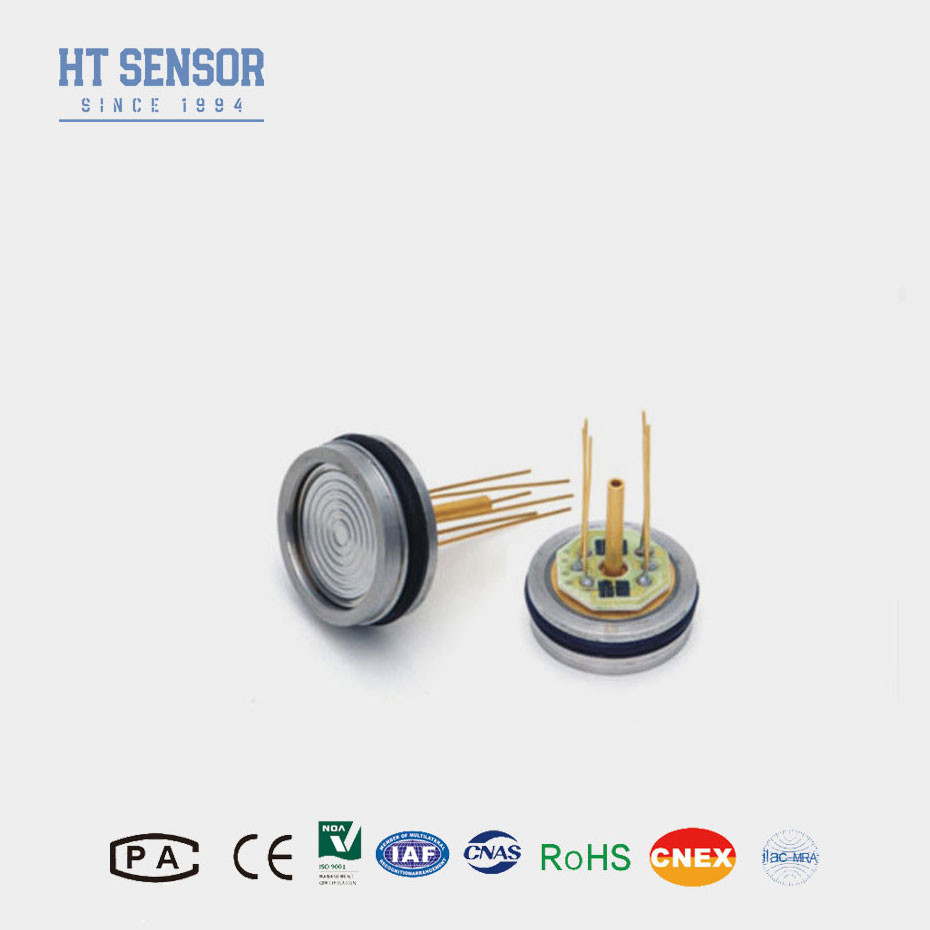

HT26 100mv Siliziumpiezoresistiver Drucksensor mit hochstabilem diffusem Siliziumelement
Product Details
| Material: | 316L | Mindestbereich: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | Versorgung: | 1.5mA |

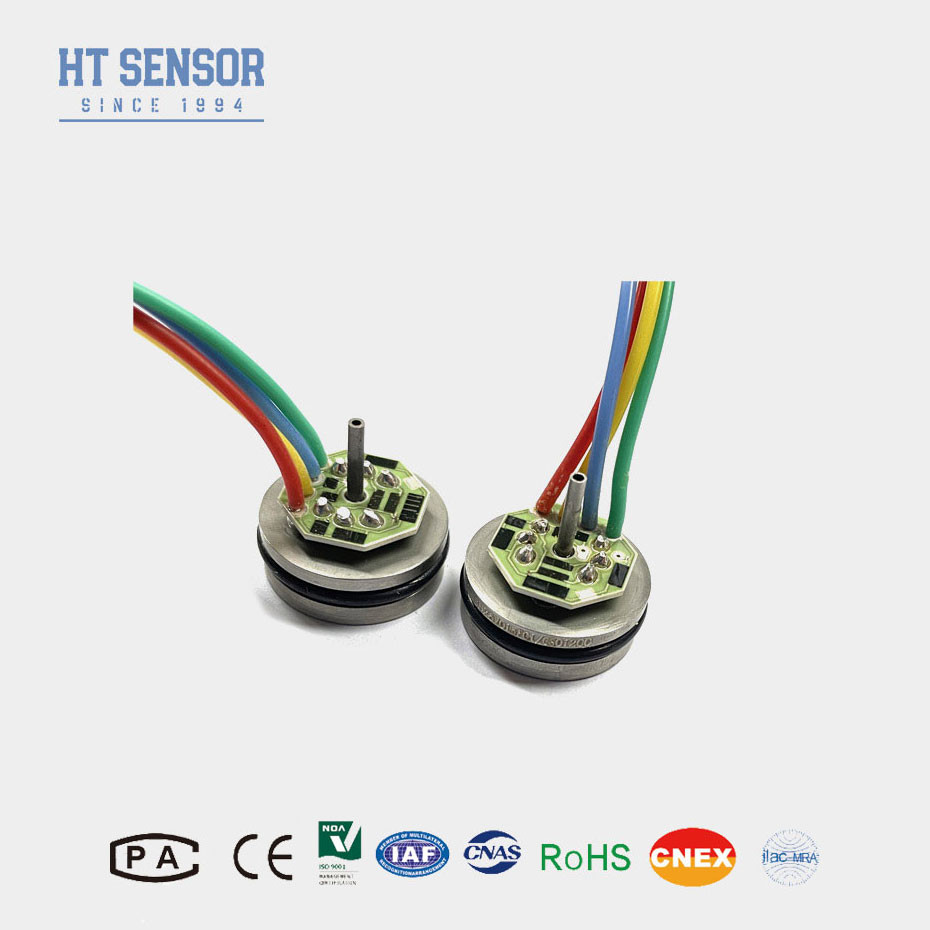

| Ausgabe: | 100mv + 30mv | auswählbar: | Silikondraht in vier Farben oder vergoldete Nadel |
| Modell: | HT26 | Hoch: | 11.2mm |
| Erdöl: | Diffusionssilicium | Faden: | - Nein. |
| Hervorheben |
100mV Silizium-Piezoresistiven Drucksensor,diffusem Silizium-Element-Piezoresistiven Drucksensor |
||
Product Description
HT26 Diffusionssilizium-Drucksensor Piezoresistiver Drucksensor
Einführung eines Siliziumdrucksensors:
Der Kern des HT26-Piezoresistiven Silikondrucksensors besteht aus einem hochstabilen diffusen Siliziumelement.mit einem Druckmessgerät aus piezoresistivem Silizium, in einem Gehäuse aus rostfreiem Stahl mit einem Durchmesser von 316 LDie HT26-Kompensation wird in einem schweißbaren Paket angeboten oder mit einer Vielzahl von Gewindeanlagen wie 1/4 und 1/8NPT, 1/4BSP sowie kundenspezifischen Prozessanlagen.
ProduktmerkmaleSilikondruckmessgerät:
1.Kleines Profil
2.Verwendung dickfilmer Kreisläufe zur Temperaturkompensation und zum Nullpunkt
Korrektur
3- hervorragende Zuverlässigkeit, Wiederholbarkeit und Stabilität
4. Höhe von 7 mm, anpassbar
Anwendungenmit einem Druckmessgerät aus Silizium:
1.Medizinische Geräte
2.Prozesssteuerung
3.Frischwasser- und Abwassermessungen
4.Teilvakuumgasmessung
5. Tanklevel-Systeme (RV und Industrie)
Elektrische Daten des Silizium-Drucksensors
Versorgung:1.5mADC Eingangsimpedanz:3KΩ~6KΩ
Ausgangsimpedanz:2.5KΩ~6KΩ Dämmungswiderstand:≥100MΩ/50VDC
Isolierspannung: 500 VAC zwischen Gehäuse und elektrischer Verbindung wird keine Beschädigung verursachen
Mittelkompatibel: Flüssigkeits- und Gaskompatibel mit 316L-Edelstahl
Leistungsspezifikation des Silizium-Drucksensors
| Parameter |
Die Messung ist auf der Grundlage der in Anhang I der Richtlinie 2008/68/EG genannten Daten zu erfolgen.3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Typisch | Max, du bist ein guter Mann. | Einheiten | ||
| Druck Nichtlinearität |
±0.15 |
±0.3 | % F.S. | |
| Druckwiederholbarkeit und Hysterese | 0.02 | 0.05 | % F.S. | |
| Null-Ausgabe | 0 ± 1 | 0 ± 2 | mV | |
| Span-Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Temperaturfehler-Null | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Temperaturfehlerbereich | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Beweisdruck | 3X Nennbereich oder 120 MPa, je nachdem, welcher Wert geringer ist | - Ich weiß nicht. | ||
| Betriebstemperaturbereich | - 20 bis 80 | °C | ||
| Kompensationstemperaturbereich | 0~70, 0~50 ((Bereich≤20KPa) | °C | ||
| Speichertemperaturbereich | -40 bis 125 | °C | ||
Anmerkung:
1. Parameter unter Bedingungen:Versorgung: 1,5mA Temperatur: 25°C
2. gemessen bei Vakuum für Absolut (A), Umgebung für Gage (G).
3Am besten in eine gerade Linie.
4. über den kompensierten Temperaturbereich in Bezug auf 25°C.
5. Belastungswiderstand zur Verringerung von Messfehlern durch Ausgangsbelastung.
6 Der maximale Druck, der auf einen Wandler ausgeübt werden kann, ohne dass entweder das Sensorelement oder der Wandler zerreißt.
Elektroanbindung und Ausgleich
FQA:
1.F: Was sind die Eigenschaften Ihres Drucksensors?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2.F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte maßgeschneidert, um spezifische Bedürfnisse zu erfüllen.
3.F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensoren pro Monat produzieren, so dass wir in der Lage sind, die Bedürfnisse großer Aufträge zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten.
4.F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5.F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner
6.F: Was ist die Garantie Ihrer Produkte? Und Nachverkaufsservice?
A: Unsere Garantiezeit beträgt 12 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.
