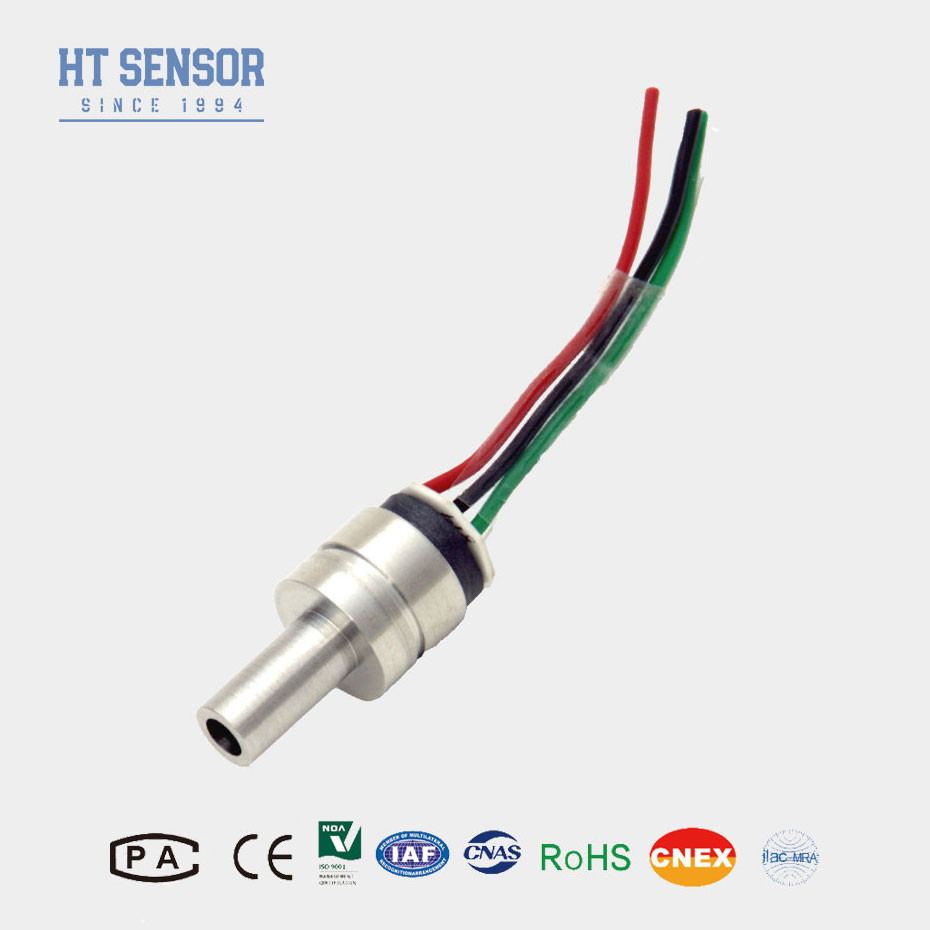

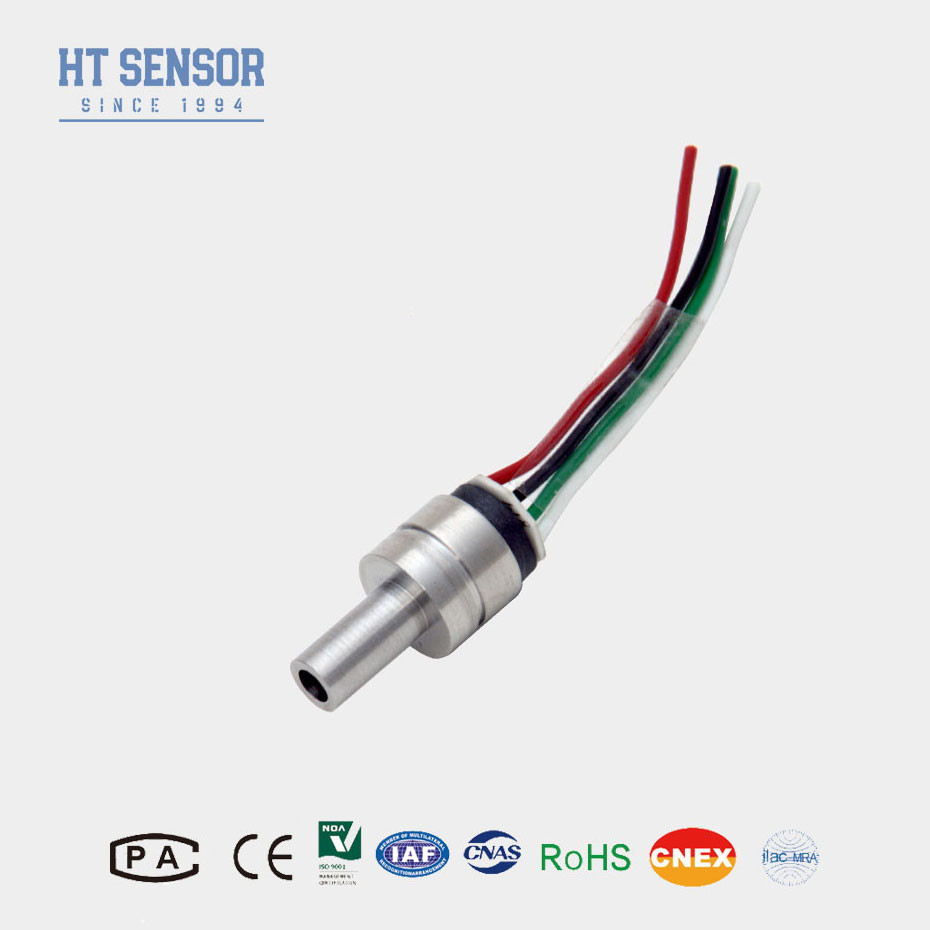

HT13 Kleines Profil 100mv Siliziumpiezoresistiver Drucksensor Druckwandler
Product Details
| Material: | 316L | Mindestbereich: | 350kpa |
|---|---|---|---|
| Max Range: | 35 MPa | Versorgung: | 10VDC |
| Ausgabe: | 100mv + 20mv | auswählbar: | Vier-Farbsilikondraht |
| Modell: | HT13 | Erdöl: | Diffusionssilicium |
| Faden: | - Nein. | ||
| Hervorheben |
100 mV Silizium-Piezoresistive-Drucksensor,Silikon-Piezoresistive-Druckwandler,Silikon-Piezoresistive-Drucksensor mit kleinem Profil |
||
Product Description
HT13 Diffusiver Siliziumdrucksensor Piezoresistiver Drucksensor
Einführung eines Siliziumdrucksensors:
HT13V ist ein piezoresistiver Siliziumdrucksensor mit einem hochstabilen diffusen Siliziumelementkern.Es verwendet die piezoresistive Wirkung von diffusem Silizium zur genauen Messung von Flüssigkeits- und GasdruckDieser Sensor findet einen breiten Einsatz in verschiedenen Anwendungen, einschließlich Luftkompressoren und Kältesystemen.
ProduktmerkmaleSilikondruckmessgerät:
1. verwendet fortschrittliche Technologie und ist in einem 316L Edelstahlgehäuse eingekapselt
2. Weiter Messbereich 0~350KPa~60MpaS
3.Hohe Zuverlässigkeit und hervorragende Stabilität
4. Konstante Spannungsversorgung
Anwendungenmit einem Druckmessgerät aus Silizium:
1.Medizinische Geräte
2.Prozesssteuerung
3.Frischwasser- und Abwassermessungen
4.Teilvakuumgasmessung
5. Tanklevel-Systeme (RV und Industrie)
Elektrische Daten des Silizium-Drucksensors
Versorgung:1.5mADC Eingangsimpedanz:3KΩ~6KΩ
Ausgangsimpedanz:2.5KΩ~6KΩ Dämmungswiderstand:≥100MΩ/50VDC
Isolierspannung: 500 VAC zwischen Gehäuse und elektrischer Verbindung wird keine Beschädigung verursachen
Mittelkompatibel: Flüssigkeits- und Gaskompatibel mit 316L-Edelstahl
Leistungsspezifikation des Silizium-Drucksensors
| Parameter |
Der Bereich: 0 bis 350 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa |
|||
| Typisch | Max, du bist ein guter Mann. | Einheiten | ||
| Druck Nichtlinearität |
±0.15 |
±0.3 | % F.S. | |
| Druckwiederholbarkeit und Hysterese | 0.02 | 0.05 | % F.S. | |
| Null-Ausgabe | 0 ± 1 | 0 ± 2 | mV | |
| Span-Ausgabe | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Temperaturfehler-Null | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Temperaturfehlerbereich | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Beweisdruck | 3X Nennbereich oder 120 MPa, je nachdem, welcher Wert geringer ist | - Ich weiß nicht. | ||
| Betriebstemperaturbereich | - 20 bis 80 | °C | ||
| Kompensationstemperaturbereich | 0~70, 0~50 ((Bereich≤20KPa) | °C | ||
| Speichertemperaturbereich | -40 bis 125 | °C | ||
Anmerkung:
1. Parameter unter Bedingungen:Versorgung: 1,5mA Temperatur: 25°C
2. gemessen bei Vakuum für Absolut (A), Umgebung für Gage (G).
3Am besten in eine gerade Linie.
4. über den kompensierten Temperaturbereich in Bezug auf 25°C.
5. Belastungswiderstand zur Verringerung von Messfehlern durch Ausgangsbelastung.
6 Der maximale Druck, der auf einen Wandler ausgeübt werden kann, ohne dass entweder das Sensorelement oder der Wandler zerreißt.
FQA:
1.F: Was sind die Eigenschaften Ihres Drucksensors?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2.F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte maßgeschneidert, um spezifische Bedürfnisse zu erfüllen.
3.F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensoren pro Monat produzieren, so dass wir in der Lage sind, die Bedürfnisse großer Aufträge zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten.
4.F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5.F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner
6.F: Was ist die Garantie Ihrer Produkte? Und Nachverkaufsservice?
A: Unsere Garantiezeit beträgt 12 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.
