Siliziumdruckwandler für Anwendungen in der Erdölchemie, Metallurgie und Hydrologie
Produktdetails
| Material: | 316L | Mindestbereich: | 10 kPa |
|---|---|---|---|
| Max Range: | 40 MPa | Versorgung: | 1.5mA |
| Ausgabe: | 100mv + 2mv | auswählbar: | Silikondraht in vier Farben oder vergoldete Nadel |
| Modell: | HT26V | Erdöl: | Diffusionssilicium |
| Macht: | 10VDC | ||
| Hervorheben |
Metallurgie Siliziumdruckwandler,Hydrologie Siliziumdruckwandler,Erdölchemie Silizium-Druckwandler |
||
Produktbeschreibung

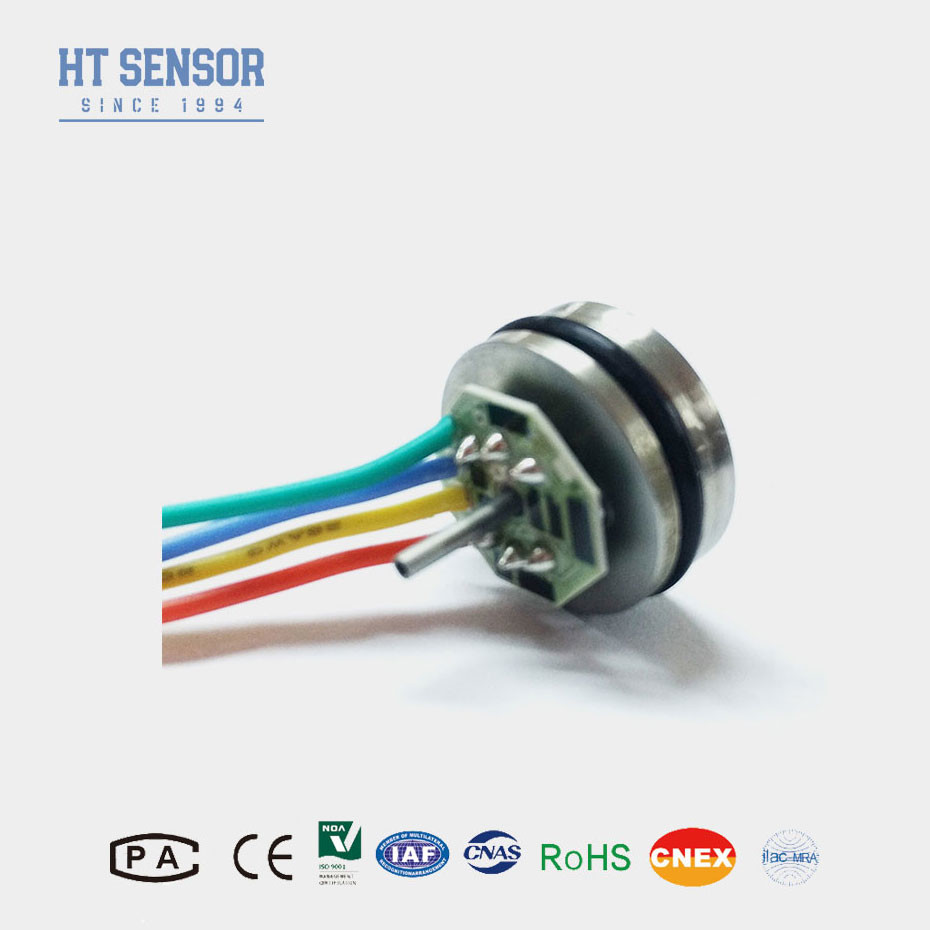

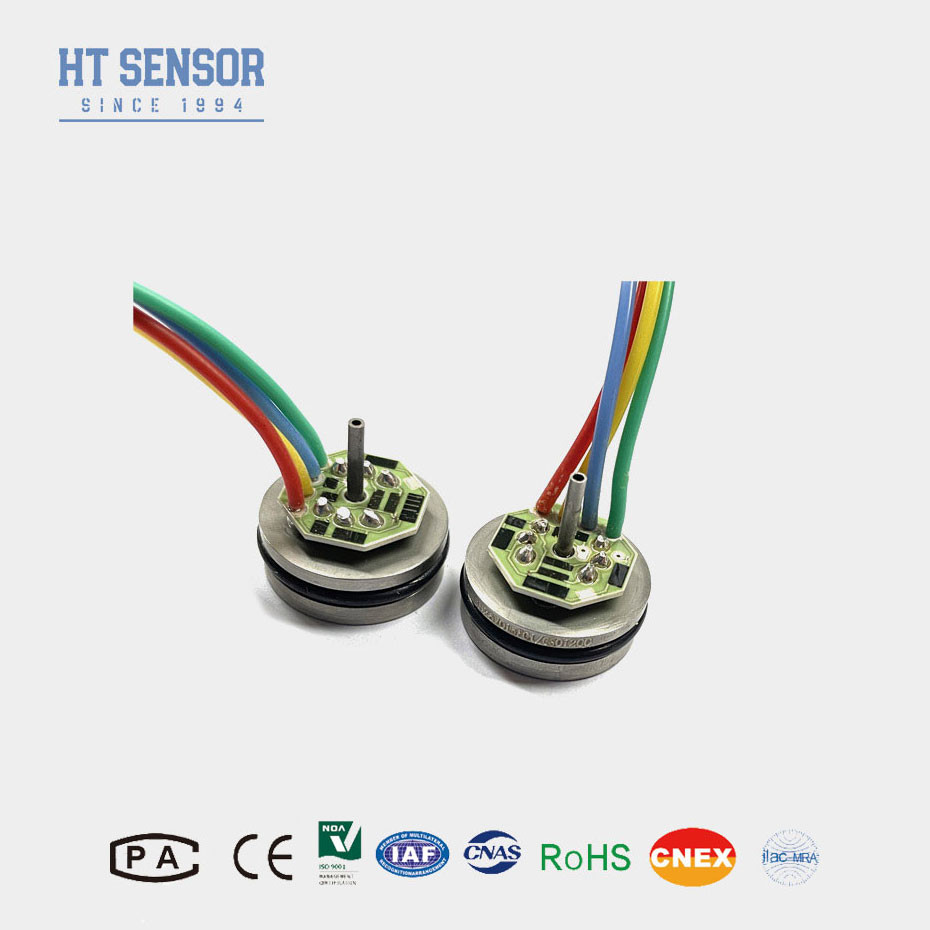

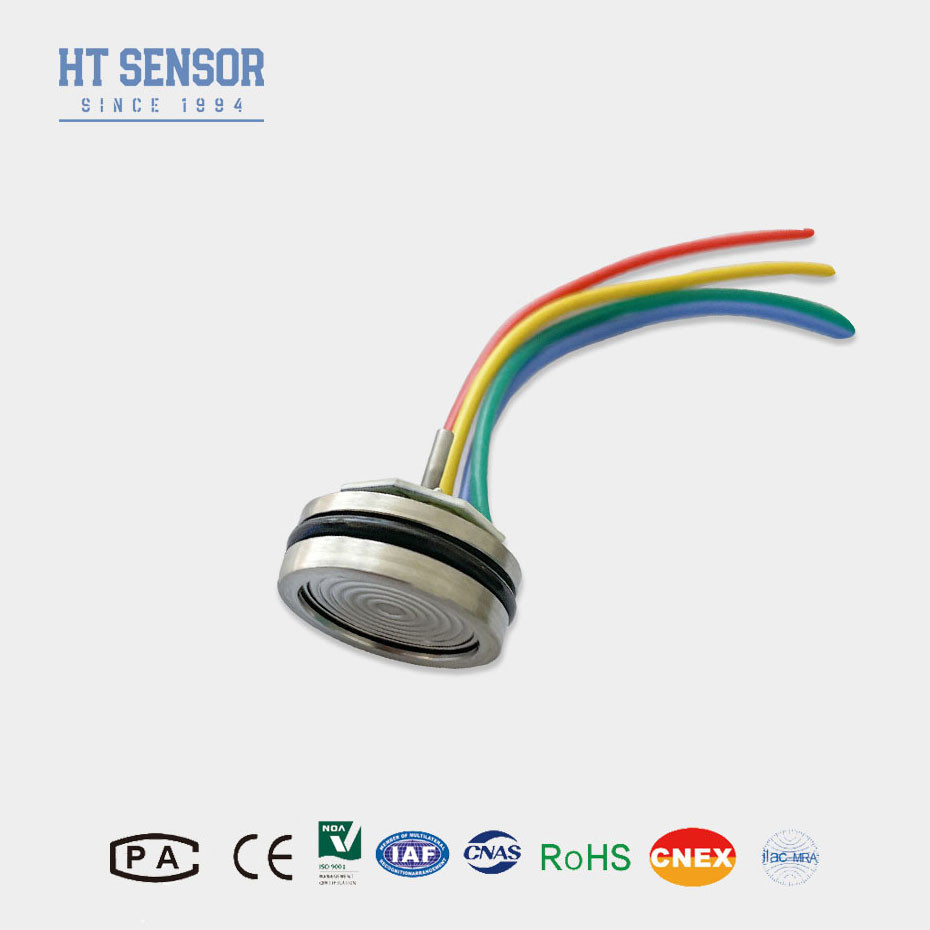

HT26 Diffusionssilizium-Drucksensor Piezoresistiver Drucksensor
Einführung eines Siliziumdrucksensors:
HT26 ist ein hochempfindlicher piezoresistiver Siliziumchip, der als Drucksensor eingebunden ist.Die Vorstromscheide isoliert den Druckchip vollständig vom zu messenden Medium- Es ist einfach zu installieren.
ProduktmerkmaleSilikondruckmessgerät:
1.Verwendung fortschrittlicher Technologie und Gehäuse aus Edelstahl 316L, zusammen mit Materialien wie Titan und Hastelloy für die Membran
2.Verwendung dickfilmer Kreisläufe zur Temperaturkompensation und zum Nullpunkt
Korrektur
3- hervorragende Zuverlässigkeit, Wiederholbarkeit und Stabilität
4. Höhe von 7 mm, anpassbar
Anwendungenmit einem Druckmessgerät aus Silizium:
1- geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316L-Edelstahlverträglichkeit
2. Anwendbar in verschiedenen Industrieprozessbereichen, einschließlich Erdöl, Chemie, Metallurgie, Energie und Hydrologie
3. in der Schifffahrt und Luftfahrt eingesetzt
4.mit einer Breite von mehr als 50 mm,
Elektrische Daten des Silizium-Drucksensors
Versorgung:10VDC Eingangsimpedanz:3KΩ~6KΩ
Ausgangsimpedanz:2.5KΩ~6KΩ Dämmungswiderstand:≥100MΩ/50VDC
Isolierspannung: 500 VAC zwischen Gehäuse und elektrischer Verbindung wird keine Beschädigung verursachen
Mittelkompatibel: Flüssigkeits- und Gaskompatibel mit 316L-Edelstahl
Leistungsspezifikation des Silizium-Drucksensors
| Leistungsparameter: | ||||||
| Messbereich | Abmessung ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. | |||||
| Versiegelt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze | |||||
| Typ | Maximal | Einheit | ||||
| Linearität | ±0.15 | ±0.3 | % F.S. | |||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | |||
| Hysterese | 0.05 | 0.1 | % F.S. | |||
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | |||
| Vollständige Ausgabe | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |||
| Nullverschiebungstemp. | ≤ 20 KPa | ± 1 | ± 25 | % F.S. | ||
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |||
| Vollständige Temperatur. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |||
| Kompensierte Temp. | ≤ 20 KPa | 0 ¢ 50 | °C | |||
| ≥ 35 kPa | 0 ¢ 70 | °C | ||||
| Betriebstemperatur | -20 ¢80 | °C | ||||
| Speichertemperatur | - 40 ¢ 125 | °C | ||||
| Zulässige Überlastung | 3 mal die volle Skala | |||||
| Ausbruchdruck | 5x die volle Skala | |||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | ||||
| Material der Zwerchfläche | 316L | |||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | |||||
| Vibrationen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | |||||
| Schock | 100 g, 11 ms | |||||
| Reaktionszeit | ≤ 1 ms | |||||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | |||||
| Füllmittel | Silikonöl | |||||
| Gewicht | 25 g | |||||
| Die Parameter werden unter folgenden Bedingungen geprüft: Konstante Spannung von 10 V und Umgebungstemperatur von 25 °C | ||||||
FQA:
1.F: Was sind die Eigenschaften Ihres Drucksensors?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2.F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte maßgeschneidert, um spezifische Bedürfnisse zu erfüllen.
3.F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensoren pro Monat produzieren, so dass wir in der Lage sind, die Bedürfnisse großer Aufträge zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten.
4.F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5.F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner
6.F: Was ist die Garantie Ihrer Produkte? Und Nachverkaufsservice?
A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.
