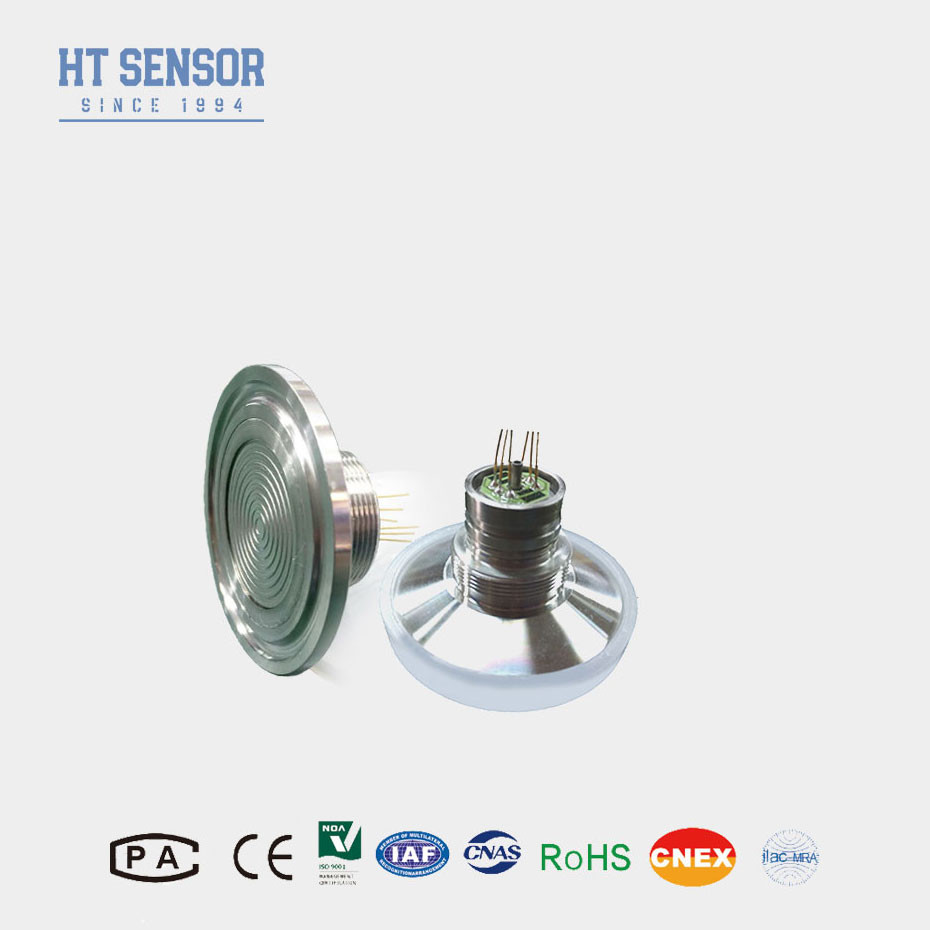

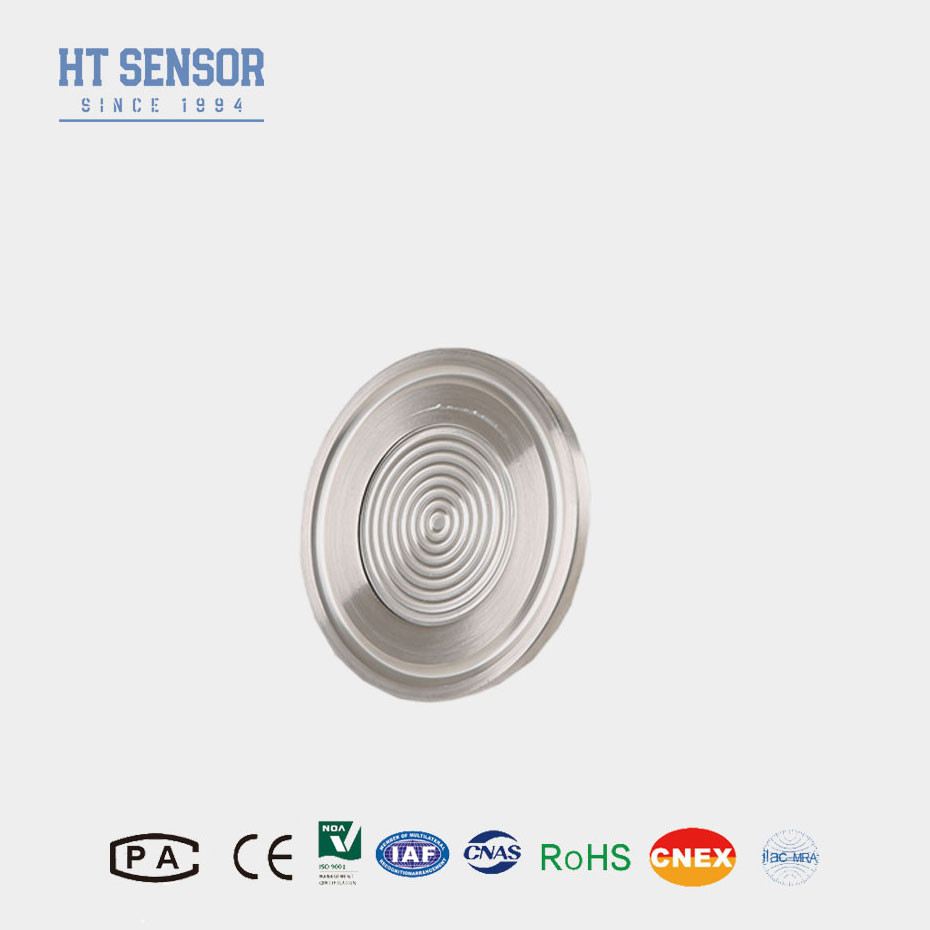

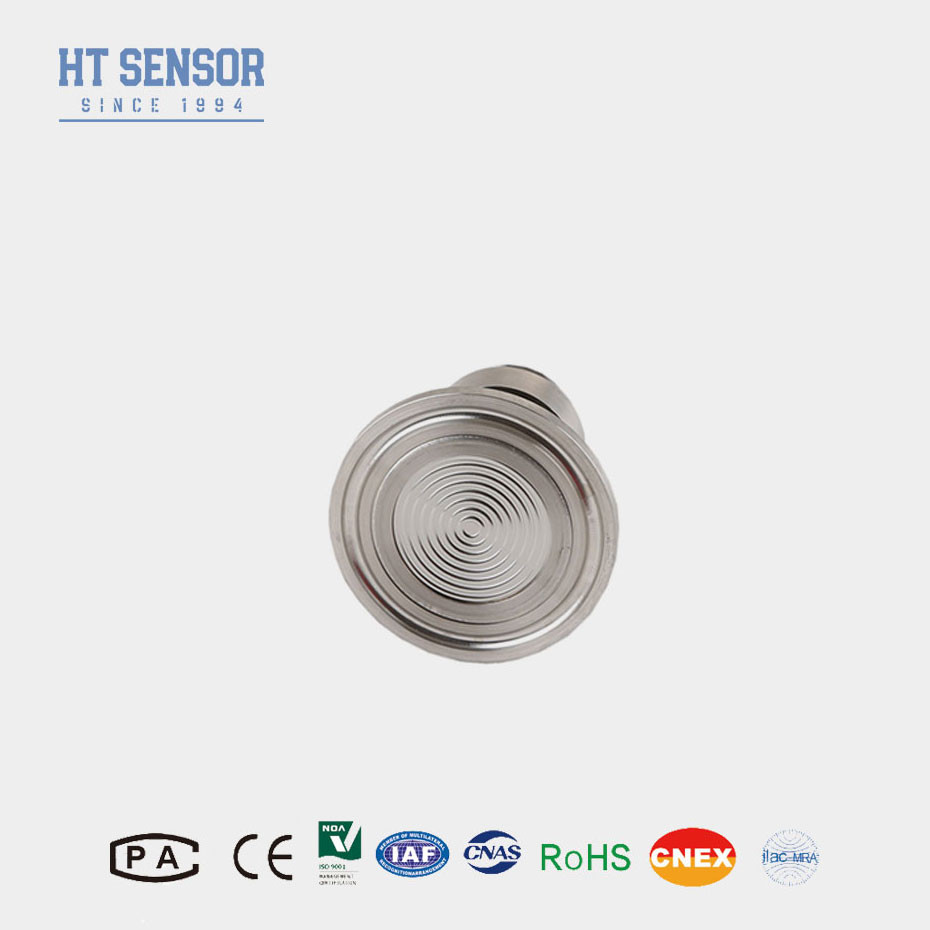

HT-IQ Silikon-Druckmessgerät-Druckwandler mit Diaphragma 50,4 mm

HT-IQ Silicon Flush Pressure Sensor Flush Diaphragm Pressure Transducer 50.4mm
HT-IQ Silicon Flush Pressure Sensor Flush Diaphragm Pressure Transducer 50.4mm
HT-IQ Silicon Flush Pressure Sensor Flush Diaphragm Pressure Transducer 50.4mm HT-IQ Silicon Flush Pressure Sensor Flush Diaphragm Pressure Transducer 50.4mm HT-IQ Silicon Flush Pressure Sensor Flush Diaphragm Pressure Transducer 50.4mm
Grundlegende Informationen
Herkunftsort: Baoji, China
Markenname: HT SENSOR
Zertifizierung: CE,RoHs,ISO9001
Modellnummer: HT-IQ
Min Bestellmenge: 1
Preis: negotiable
Verpackung Informationen: Standardpaket für die Ausfuhr
Lieferzeit: 5-8 Arbeitstage
Zahlungsbedingungen: Western Union, L/C, T/T
Versorgungsmaterial-Fähigkeit: 5000 Stück/Monat
Bestpreis Kontakt
Detailinformationen
Modell Nr.: HT-IQ Reichweite: 0-35kpa bis 3,5Mpa
Typ der Verkabelung: mit einer Breite von nicht mehr als 30 mm Messmedium: Luft- und Flüssigkeitsklemmen
- Ich weiß.: 50.4 mm Ausgabe: Analog 100mv + 30mv
Macht: 1.5mA Typ: Flush diffusiertes Silizium-Drucksensor
Material: 316L Edelstahl Faden: 50.4 mm
Hervorheben:

Flush-Diaphragma-Druckwandler

,

Silikon-Druckmessgerät

,

50.4mm-Silizium-Druckmessgerät

Produkt-Beschreibung

HT-IQ Siliziumdrucksensor für Flüssigkeitsprüfung mit 50,4 mm Klemmanschluss

HT-IQ PiezoresistiveSiliziumDrucksensor

Einführung eines Silikondrucksensors:



HT - IQ-Drucksensor ist ein Spüldiffusions-Siliziumdiaphragma-Drucksensor. Klemmdrucksensor mit Einweg-Silikonölfülltechnologie.mit einem Druckmessgerät aus Silizium, das in einem Gehäuse aus Edelstahl mit einem Durchmesser von 316 L verpackt ist. Kann für O-Ring konfiguriert werden
mit einer Breite von mehr als 20 mm,




HT-IQ Silikon-Druckmessgerät-Druckwandler mit Diaphragma 50,4 mm 0HT-IQ Silikon-Druckmessgerät-Druckwandler mit Diaphragma 50,4 mm 1

Produktmerkmalemit einem Druckmessgerät aus Silizium:
  1. Fortgeschrittene Technologie und Gehäuse aus Edelstahl 316L
  2. 2.Temperaturkompensation und Nullpunktkorrektur durch dicke Folie
  3. Leistungsschaltung hervorragende Zuverlässigkeit, Wiederholbarkeit und Stabilität
  4. Hochtemperaturspüldiaphragmenstruktur zur einfachen Reinigung
Elektrische Leistungmit einem Druckmessgerät aus Silizium:
  1. Stromversorgung: ≤2mA Gleichstrom (typisch 1,5mA Gleichstrom)
  2. Eintrittsimpedanz: 2,5 KΩ bis 6 KΩ
  3. Ausgangsimpedanz: 2,5 KΩ bis 6 KΩ
  4. Elektrische Verbindung: Goldplattierte Kovar-Stifte oder 100 mm hochtemperaturfähige Drähte.
Leistungsparametermit einer Breite von mehr als 10 mm,:
Messbereich Abmessung ((G) 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absolute (A) Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle.
Versiegelt 3500 KPaS
  Typ Maximal Einheit
Nichtlinearität   ±0.15 ±0.3 % F.S.
Wiederholbarkeit  0.05 0.1 % F.S.
Hysterese    0.05 0.1 % F.S.
Null Offset-Ausgabe   0 ± 1 0 ± 2 mV
Vollständige Ausgabe   ≤ 20 KPa 50 ± 10 50 ± 30 mV
≥ 35 kPa 100 ± 10 100 ± 30 mV
Nullverschiebungstemp. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ±0.5 ± 1 % F.S.
Vollständige Temperatur. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ±0.5 ± 1 % F.S.
Kompensierte Temp. ≤ 20 KPa 0 bis 50 oC
≥ 35 kPa 0 bis 70 oC
Betriebstemperatur - 20 bis 80 oC
Speichertemperatur -40 bis 125 oC
Zulässige Überlastung Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa
Ausbruchdruck 5x die volle Skala
Langfristige Stabilität 0.2 %  F.S./Jahr
Material der Zwerchfläche 316L
Widerstand gegen Isolierung ≥ 200MΩ 100VDC
Vibrationen Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz
Schock 100 g, 11 ms
Reaktionszeit ≤ 1 ms
O-Ring Siegel mit einer Breite von nicht mehr als 30 mm
Füllmittel Silikonöl
Gewicht ~ 220 g
Die Parameter werden unter folgenden Bedingungen geprüft: 1,5mA @ 25°C


Entwurf des Baus

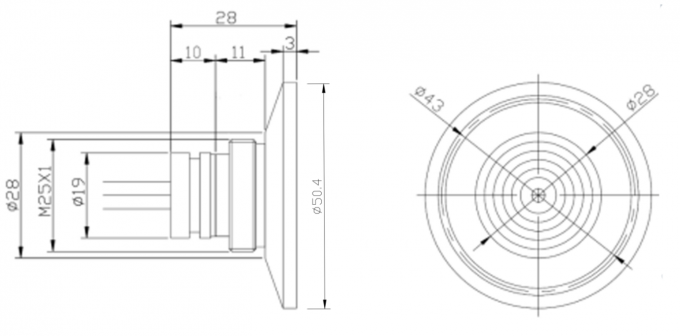

Abmessung

HT diffused silicon oil-filled pressure sensor





Elektroanbindung und Ausgleich
HT diffused silicon oil-filled pressure sensor

Auswahlbeispiele
HT diffused silicon oil-filled pressure sensor
Bestelltipps
1. Achten Sie während der Montage auf die Passform zwischen der Kerngröße und dem Sendergehäuse, um die
erforderliche Luftdichte
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern durch Diaphragmaverformungen oder -piercing zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosiven Stoffen in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.

Unternehmen
HT diffused silicon oil-filled pressure sensorHT diffused silicon oil-filled pressure sensorHT diffused silicon oil-filled pressure sensorHT diffused silicon oil-filled pressure sensor


FQA

1.F: Welche Eigenschaften haben Ihre Drucksensoren?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.

2.F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können die Produkte auf spezifische Bedürfnisse anpassen. Wir bieten OEM und ODM Service

3.F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großbestellungen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten.
.
4.F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.

5.F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner
.
6.F: Was ist die Garantie Ihrer Produkte? Und Nachverkaufsservice?
A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.
