Anpassungsfähiger HT19V-Diffusions-Silizium-Piezoresistiv-Drucksensor für die Flüssigkeitsmessung
Produktdetails
| Modell Nr.: | HT19V | Typ des Gewinns: | - Nein. |
|---|---|---|---|
| Typ der Verkabelung: | Mit vier Drähten | Messmedium: | Gas und Flüssigkeit |
| Reichweite: | 0-10kpa bis 60mpa | Ausgabe: | mV |
| Druckart: | G/A/S | Versorgung: | 5-10VDC |
| Hs-Code: | 9026209090 | Versorgungsmaterial-Fähigkeit: | 20000 Stück/Monat |
| Typ: | Piezoresistiver Drucksensor | Material: | Edelstahl |
| Anpassung: | Verfügbar OEM und ODM | ||
| Hervorheben |
Diffusions-Silizium-Piezoresistiven Drucksensor,kundenspezifischer Silizium-Piezoresistiver Drucksensor |
||
Produktbeschreibung

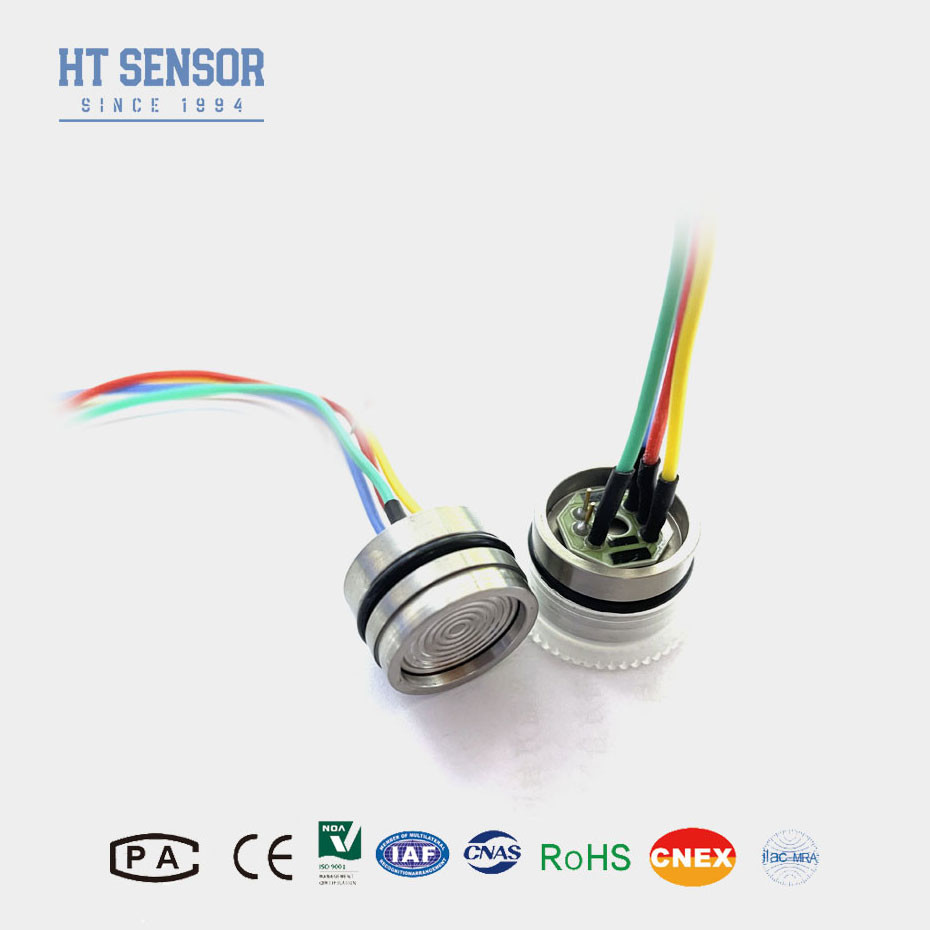

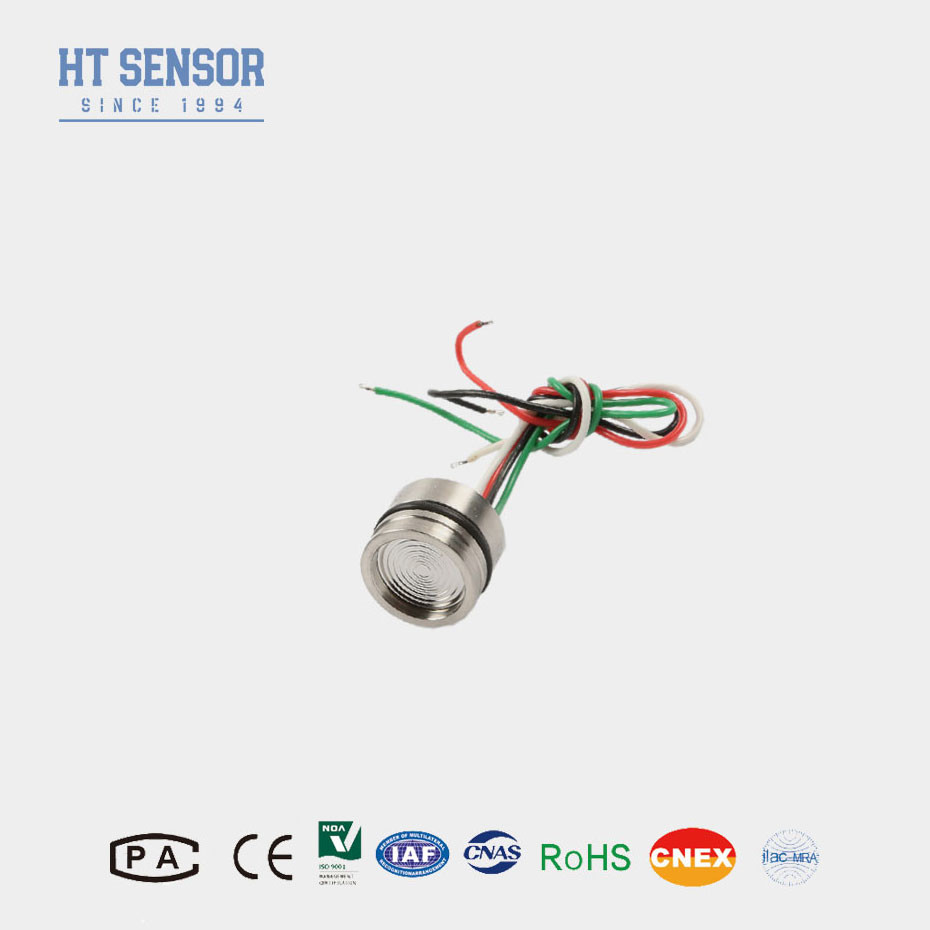

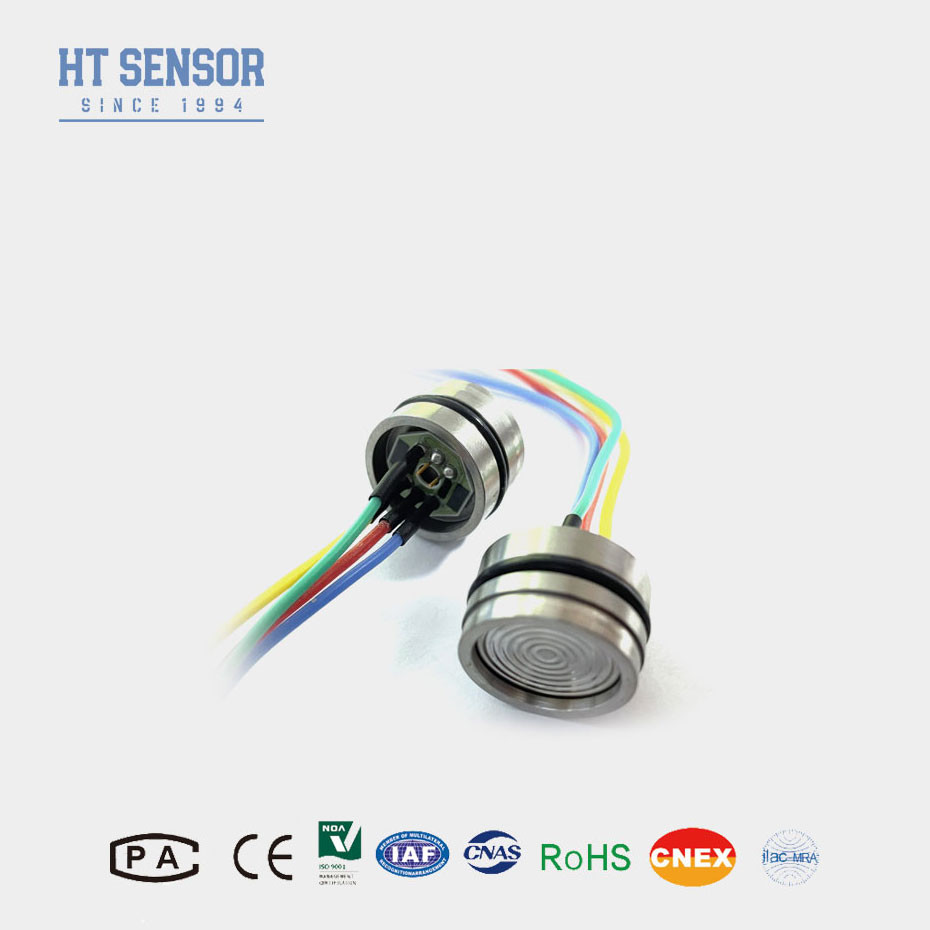

HT19V piezoresistiver Siliziumdrucksensor
Einführung eines Siliziumdrucksensors:
HT19V Das Sensorpaket verwendet Silikonöl zur Übertragung des Drucks vom 316L-Edelstahldiaphragma auf das Sensorelement.Ein keramisches Substrat ist an der Verpackung befestigt, die lasergeschnittene Widerstände für Temperaturkompensation und Versetzungskorrektur enthältEs ist ein zusätzlicher lasergeschliffener Widerstand enthalten, mit dem ein externer Differenzialverstärker eingestellt werden kann und der eine Interchangeability innerhalb von ± 1% bietet.
Produktmerkmalemit einem Druckmessgerät aus Silizium:
• mit O-Ring-Dichtung montiert
• Edelstahlbefeuchtete Oberflächen
• Verstärkt
• ASIC-kalibriert
• Absolute, versiegelte Messung
• Option für Kabel
• Analog-Ausgabe
• SENT Ausgabe Optional (kontaktieren Sie die Fabrik für Details)
Anwendungenmit einem Druckmessgerät aus Silizium:
1. geeignet zur Messung des Korrosionsgas- und Flüssigkeitsdrucks, kompatibel mit 316 l Edelstahl
2. in Prozesssteuerungssystemen zur Überwachung und Steuerung des Drucks verwendet.
3. Häufig in Kühlsystemen und Luftkompressordruckmessungen verwendet.
Elektrische Leistungmit einem Druckmessgerät aus Silizium:
1.Stromversorgung: ≤10VDC
2.Ausgangsspannung im allgemeinen Modus: 50% des Eingangs (typisch)
3.Eingangsimpedanz: 4KΩ~20KΩ
4.Ausgangsimpedanz:2.5KΩ~6KΩ
5Elektrische Verbindung: 100 mm Hochtemperaturdraht, Bandkabel
| Leistungsparametermit einem Druckmessgerät aus SiliziumDie Kommission | ||||||
| Messbereich | Abmessung ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. | |||||
| Versiegelt | Bei der Prüfung der Einhaltung der Vorschriften für die Bereitstellung von Luftfahrzeugen für die Zwecke der Richtlinie 2008/68/EG ist die Kommission verpflichtet, die in Anhang I der Richtlinie 2008/68/EG genannten Anforderungen zu erfüllen. | |||||
| Typ | Maximal | Einheit | ||||
| Nichtlinearität | ±0.15 | ±0.3 | % F.S. | |||
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | |||
| Hysterese | 0.05 | 0.1 | % F.S. | |||
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | |||
| Vollständige Ausgabe | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |||
| Nullverschiebungstemp. | ≤ 20 KPa | ± 1 | ± 25 | % F.S. | ||
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |||
| Vollständige Temperatur. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |||
| Kompensierte Temp. | ≤ 20 KPa | 0 bis 50 | oC | |||
| ≥ 35 kPa | 0 bis 70 | oC | ||||
| Betriebstemperatur | - 20 bis 80 | oC | ||||
| Speichertemperatur | -40 bis 125 | oC | ||||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa | |||||
| Ausbruchdruck | 5x die volle Skala | |||||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | ||||
| Material der Zwerchfläche | 316L | |||||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | |||||
| Vibrationen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | |||||
| Schock | 100 g, 11 ms | |||||
| Reaktionszeit | ≤ 1 ms | |||||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | |||||
| Füllmittel | Silikonöl | |||||
| Gewicht | ~ 28 g | |||||
| Die Parameter werden unter folgenden Bedingungen geprüft: 10V @ 25oC | ||||||
| Entwurf des Bausmit einem Druckmessgerät aus Silizium | |
| < 3,5 MPaS |  |
| ≥ 3,5 MPaS < 40 MPaS |
|
| ≥ 40 MPaS | |
| Elektroanbindung und Ausgleichmit einem Druckmessgerät aus Silizium |
|
|
| Auswahlbeispiele |
| Bestelltipps |
| Fragen und Antworten |
1Was ist ein Drucksensor?
Ein Drucksensor ist ein Gerät, das den Druck von Gasen oder Flüssigkeiten misst.Es wandelt den physikalischen Druck in ein elektrisches Signal um, das von Steuerungssystemen oder Überwachungsausrüstung gelesen und verarbeitet werden kann.
2Wie funktioniert ein Drucksensor?
Drucksensoren arbeiten mit verschiedenen Technologien, wie z. B. piezoresistiven, kapazitiven oder piezoelektrischen Elementen, um Druckveränderungen zu erkennen.es verursacht eine Änderung der physikalischen Eigenschaften des Sensorelements, das dann in ein elektrisches Signal umgewandelt wird, das proportional zum Druck ist.
3Welche Arten von Drucksensoren gibt es?
Piezoresistive Drucksensoren: Verwenden Sie die piezoresistive Wirkung in Materialien wie Silizium, um den Druck zu messen.
Kapazitätsdrucksensoren: Messen von Veränderungen der Kapazität, die durch die Verformung eines Zwerchfells unter Druck verursacht werden.
Piezoelektrische Drucksensoren: Verwenden von Materialien, die eine elektrische Ladung als Reaktion auf eine angewandte mechanische Belastung erzeugen.
Optische Drucksensoren: Verwenden Sie Lichtmodulation, um Druckveränderungen zu messen.
Resonanzdrucksensoren: Druckmessung durch Erfassung von Veränderungen der Resonanzfrequenz eines Sensorelements.
