Herstellung von Hochtemperatur-Diaphragma-Druckmessgeräten mit einem großen DIN-Diaphragma-Druckmessgerät
Produktdetails
| Modell Nr.: | BP93420-IQT | Faden: | 50.4 mm |
|---|---|---|---|
| Druckart: | Abmessung, absoluter, versiegelter Druck | Transportpaket: | Ausgestopft |
| Spezifikation: | Siliziumdrucksensor | HS-Code: | 9026201090 |
| Typ: | Übertrager für Drucksensoren mit Durchspannung der Membran | Genauigkeitsgrad: | 0.5%F.S |
| Druckbereich: | - 100 Kpa... 0 Kpa ~ 35 Kpa...3.5MPa | Ausgabe: | 4 bis 20 mA |
| Hervorheben |
Hochtemperatur- und Drucksensor-Sender,Hochtemperatur-Flush-Diagrammdruckmessgerät,Großes DIN-Durchfließdiaphragmatisches Drucksensor |
||
Produktbeschreibung

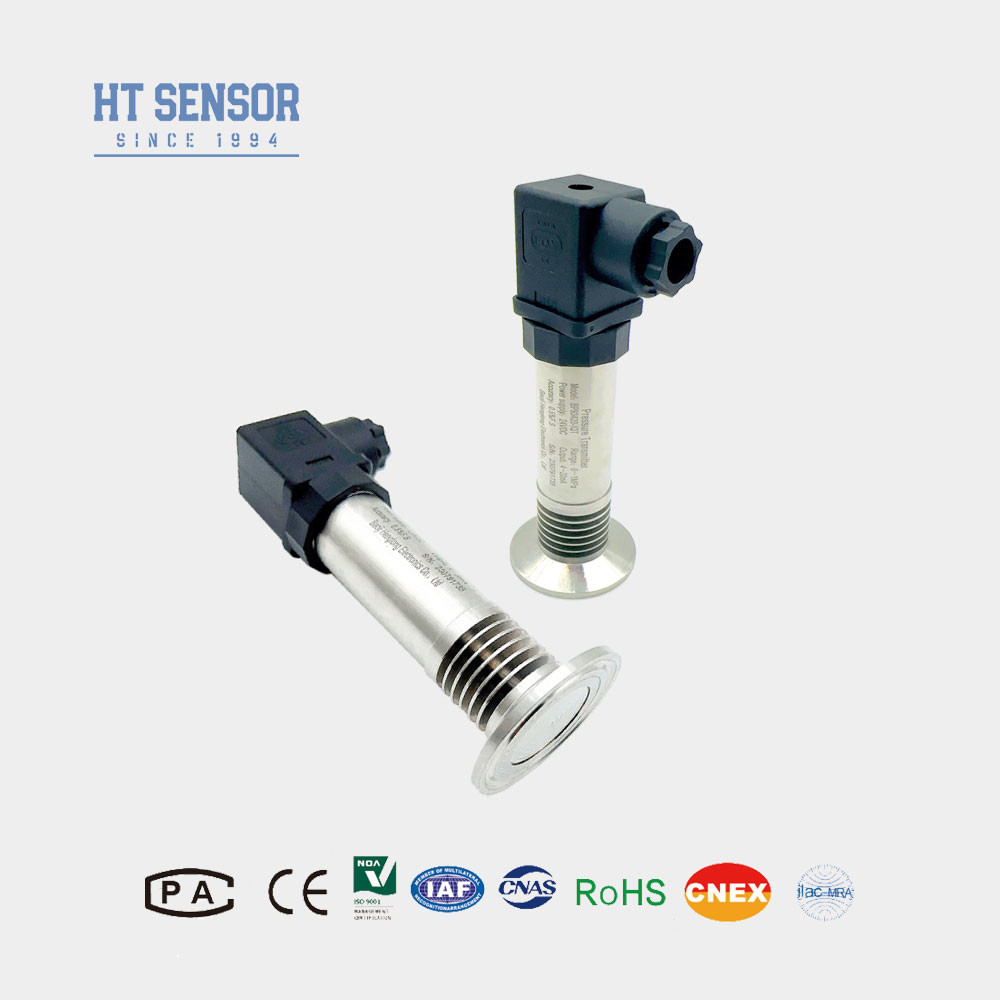

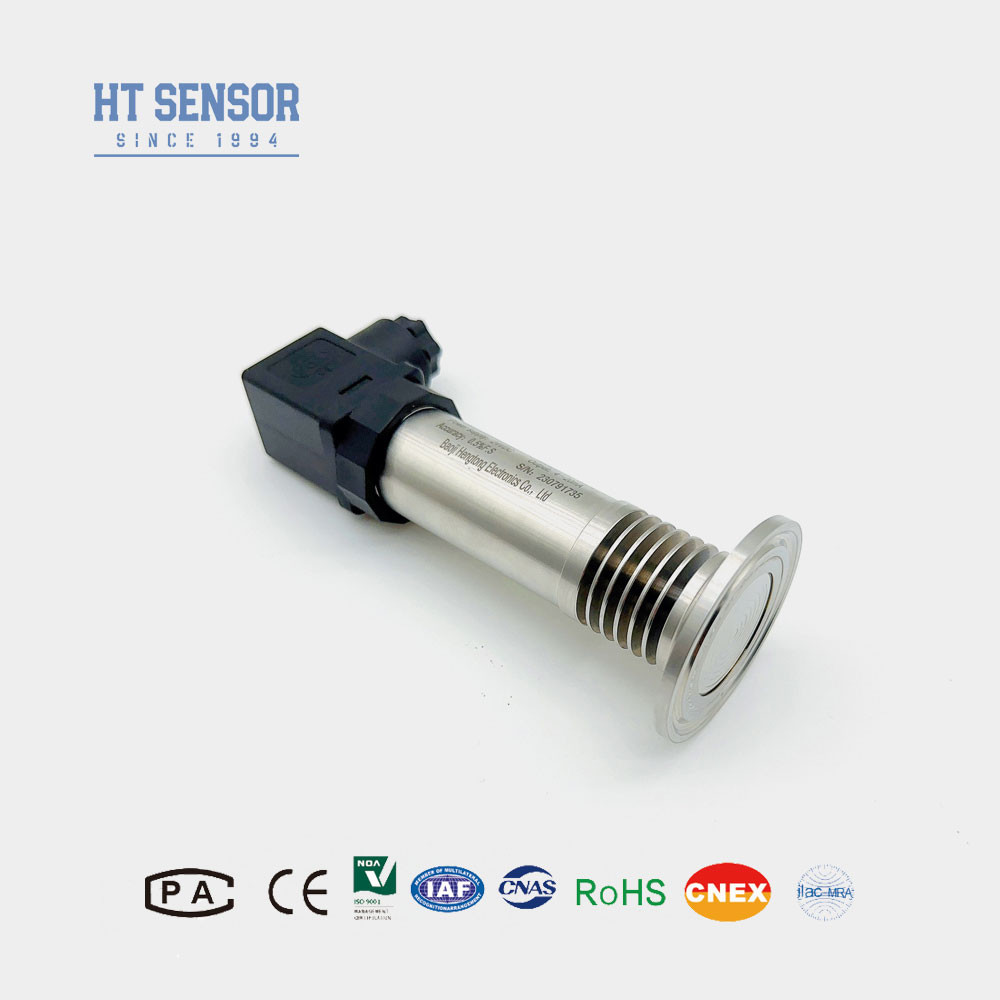

Herstellung von Hochtemperatur-Durchflutungsdiaphragma-Drucksensor-Sender mit Big DIN
BP93420-IQT Druckübertrager
Einführung des Spüldrückensensensors:
Der BP93420-IQT-Drucksensor-Sender wurde an verschiedenen Parametern streng getestet, um eine stabile und zuverlässige Leistung zu gewährleisten.Die große, freiliegende Membran verhindert wirksam, dass sich die Drucköffnung durch mittlere Kristallisation verstopft.Dies macht den Sensor für den Einsatz in der Lebensmittel- und Gesundheitsindustrie geeignet, wo Sauberkeit und Hygiene von größter Bedeutung sind.
| Leistungsparametermit einem Druckmessgerät für die Durchspülung des Diaphragmas: | |
| Messbereich | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit | ≤ 0,1%FS |
| Hysterese | ≤ 0,1%FS |
| Langfristige Stabilität | ± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionen für die Berechnung der Bereitstellung der Emissionen für die Bereit |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionen für die Berechnung der Bereitstellung der Emissionen für die Bereit |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70oC (anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Isolierwiderstand | 100MΩ 100VDC |
| Schutzbewertung | IP65 |
| Gewicht | ~ 0,3 kg |
Produktmerkmalemit einem Druckmessgerät für die Durchspülung des Diaphragmas:
1Weite Messbereiche, verschiedene Druckschnittstellen.
2Verschiedene Ausgangssignaloptionen.
3Einstellbarer Null- und Vollmaßstab.
4Hohe Genauigkeit, mehrere sterile Prozessverbindungen.
Anwendungenmit einem Druckmessgerät für die Durchspülung des Diaphragmas:
1. geeignet für die Messung nicht korrosiver Gase und Flüssigkeiten mit 316L.
2. Medizinische, biopharmazeutische und Lebensmittelhygieneindustrie für die sterile Verarbeitung.
3. in der Papier- und Chemieindustrie sowie für die Messung des Abwasserniveaus und des Druckes von Getränkedosen verwendet.
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC | |
| RS485-Kommunikationsprotokoll | 3.6 ~ 30 V / Batterie | 4 Draht |
| Bestelltipps |
1. Medienkompatibilität:
Bei der Auswahl eines Produkts ist es unerlässlich, sicherzustellen, dass das zu prüfende Medium mit den benetzten Teilen des Produkts kompatibel ist.Dies ist eine wichtige Überlegung, um den ordnungsgemäßen und zuverlässigen Betrieb des Sensors zu gewährleisten.
2. Explosionssichere Erzeugnisse:
Bei der Bestellung ist zu beachten, dass explosionssichere Produkte nicht standardmäßig mit einem digitalen Display ausgestattet sind.Dies ist ein wichtiger Faktor, der zu berücksichtigen ist, wenn eine digitale Anzeige für Ihre Anwendung erforderlich ist.
3Erdung und Blitzschutz:
Um den zuverlässigen Betrieb des Produkts zu gewährleisten, wird den Anwendern empfohlen, Blitzschutzvorrichtungen vor Ort zu installieren und sicherzustellen, dass das Produkt und die Stromversorgung ordnungsgemäß geerdet sind.Diese Maßnahme wird dazu beitragen, den Sensor vor elektrischen Störungen zu schützen und eine gleichbleibende Leistung zu erhalten.
4Kabeloptionen:
Wenn ein Kabel benötigt wird, stehen drei Materialien zur Verfügung - Polyethylen, PVC und gepanzerte.Polyethylenkabelmaterial wird standardmäßig verwendetFalls ein anderes Kabelmaterial erforderlich ist, geben Sie dies bitte in Ihrem Bestellformular an.
5. Besondere Anforderungen:
Bei besonderen Anforderungen wie starker Schwingung, sofortiger Aufprallkraft oder starker elektromagnetischer/Radiofrequenzstörung teilen Sie uns diese Angaben mit und geben Sie diese in Ihrer Bestellung an.Dies ermöglicht es uns, sicherzustellen, dass das Produkt für Ihre einzigartigen Anforderungen geeignet ist..
| Auftragsführer für Spülungssensor | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| IB | Generaldrucktransmitter | IX. | Anzeige Drucktransmitter | |||||
| IE | Stoßfeste Luftdruckübertrager | IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter | |||||
| Wenn | Feuchtigkeitsdichtes Drucktransmitter | IIE/IIIE | Allgemeine/Anzeige-Drucktransmitter | |||||
| In | Luftkonditionierendes spezielles Drucktransmitter | |||||||
| IC | Hochtemperaturdrucktransmitter | |||||||
| IQ1/IQ2 | Große Membran / Hochtemperaturdrucktransmitter | |||||||
| Messbereich | - 100 kPa... 0 kPa~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa oder MPa | X: Zeigt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Druckverbindung | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Andere | |||||||
| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | 2088 Gewerbliche Gehäuse | |||||||
| B5 | 2088 Industriehülle mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
Häufige Fragen:
Fragen und Antworten
Q1: Sind Sie eine Herstellerfirma?
A1: Wir sind Hersteller mit mehr als 29 Jahren Erfahrung.
Q2:Maßgeschneidertes Produkt
A2: Wir bieten OEM- und Custom-Design-Dienstleistungen an.
Q3:Qualitätsgarantie
A3:Unsere Produkte haben eine begrenzte Garantie von 12 bis 18 Monaten ab Versanddatum an den ursprünglichen Käufer.Hengtong ersetzt oder repariert fehlerhafte Produkte kostenlos.Diese Garantie gilt nicht für Geräte, die geändert wurden.Missbraucht, vernachlässigt.
Q4: Versand und Verpackung
A4:Die Produkte werden in der Regel per internationalem Express versandt, einschließlich UPS,FedEx,DHL und INT für Fremdfracht, können auch Ihr Versandkonto zum Abholen verwenden,Standard-Exportverpackung,einschließlich Inspektionsbescheinigung.
F5: Kontaktieren Sie uns
A5:Wir haben ein aktives und erfahrenes Verkaufsteam, um Ihnen bei technischen Fragen und geschäftlichen Problemen zu helfen.
