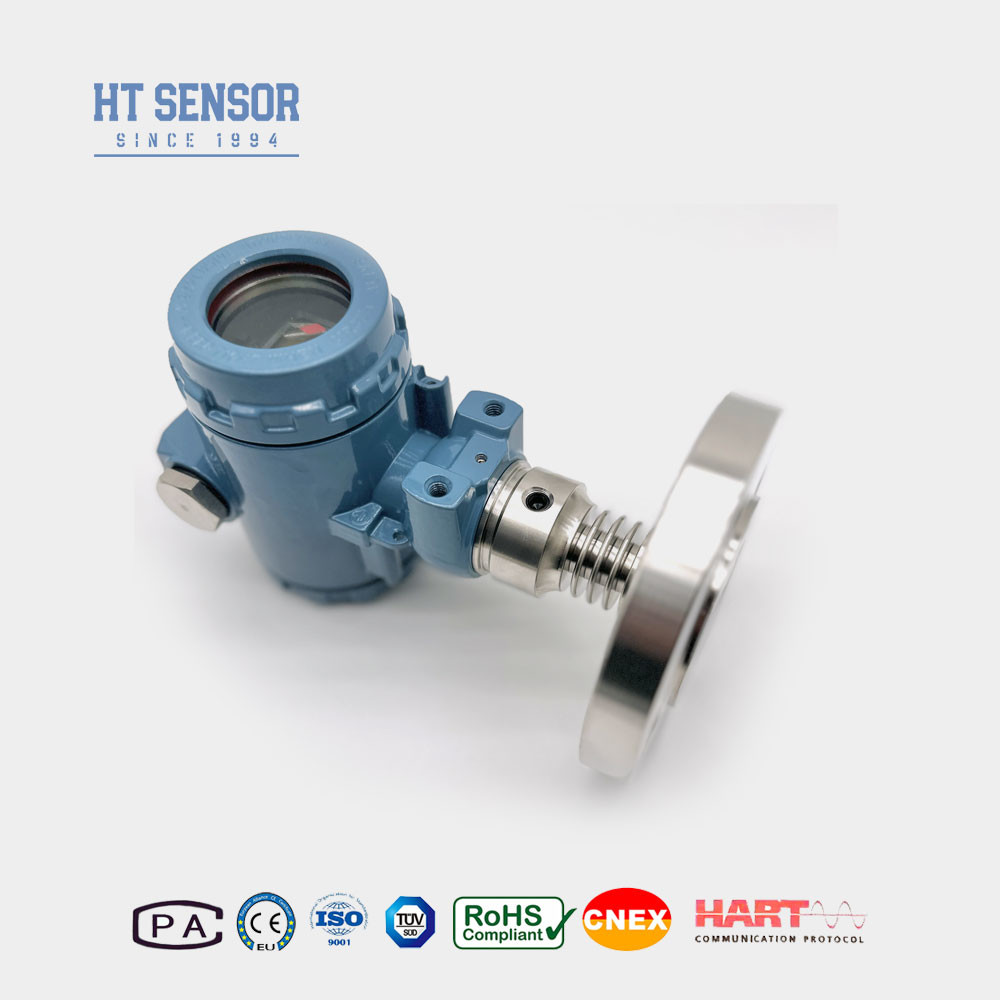

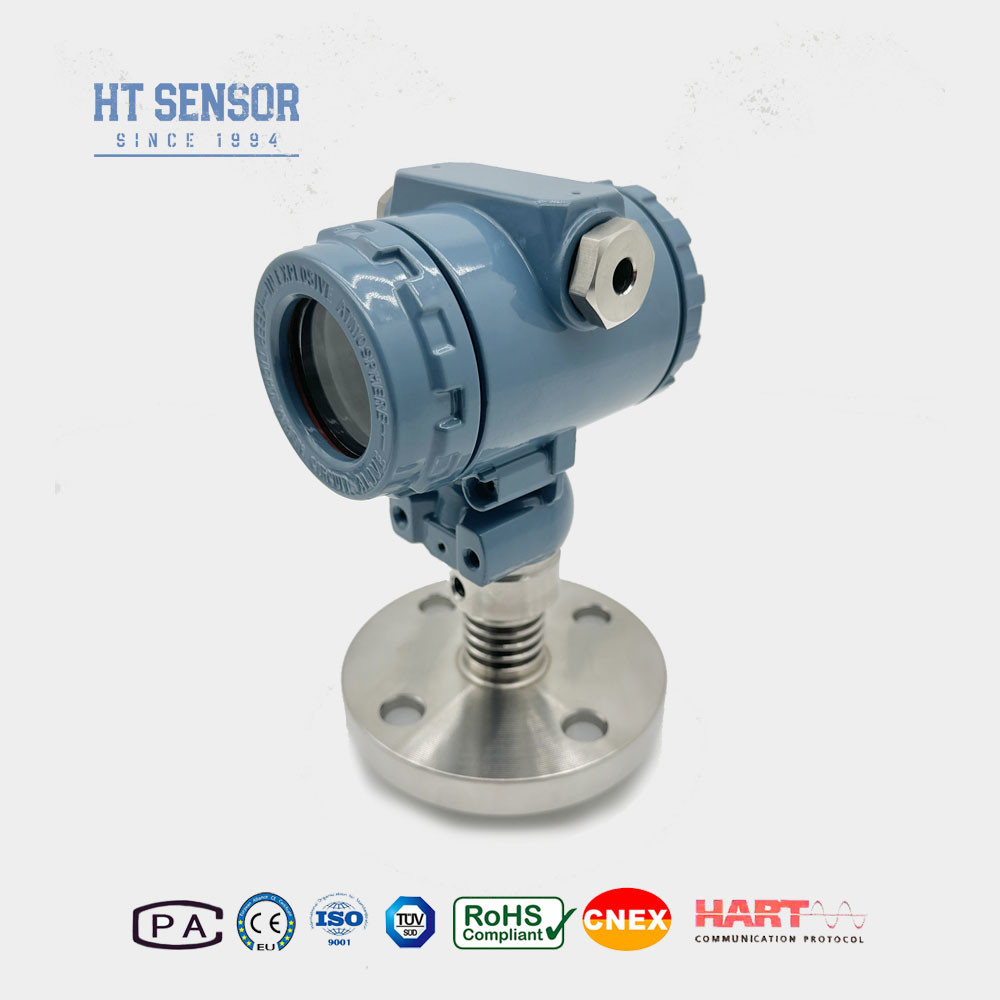

HT-Serie Silizium-Resistenzfilm Öl gefüllter Kern Flush-Diaphragma-Drucksensor für Hochtemperatur-Industrie-Sender
Product Details
| Modell Nr.: | BP93420-IIIF | Stromversorgung: | 12 bis 32 VDC |
|---|---|---|---|
| Ausfall: | 4-20mA mit Anzeige | Druckart: | Ausmaß, Absolut, versiegelt |
| Reichweite: | 0-35kpa bis 20Mpa | Typ der Struktur: | Ebener Membrandruckgeber |
| Messmedium: | Flüssigkeit, Gas, Getränke und so weiter | Genauigkeitsgrad: | 00,5% |
| Flach: | DN25...DN50 und so weiter. | Anpassung: | OEM und ODM |
| Hervorheben |
Hochtemperaturflush-Diagrammdruckmessgerät,Ölgefüllter Kerndrucksensor,Silikon-Widerstandsfolie-Drucksensor |
||
Product Description
HT-Serie Siliziumresistive Film Öl gefüllter Kern Flush Diaphragma Drucksensor für hohe Temperaturen Industrie
BP93420-IIIFL-Druckübertrager
Einführung eines Druckmessgeräts für die Spülzelle:
Der BP93420 - III - FL-Drucktransmitter verwendet als Signalmesselement den mit Öl gefüllten Kern der Widerstandssiliciummembran der HT-Serie.Die Prozessverbindung umfaßt das direkte Schweißen der 316L-Isolierdiaphragma und des passenden FlanschesEin individueller Heizkörper ist für Hochtemperaturumgebungen ausgelegt.Ein Signalverarbeitungskreislauf wandelt die Sensorsignale in den Standard-Ausgang umKomponenten, Halbfertigprodukte und Fertigprodukte werden strengen Tests und Alterungsscreening unterzogen, um sicherzustellen, dass die Leistung des Senders stabil und zuverlässig ist.
| Leistungsparameter | |
| Messbereich | - 100 kPa... 0 kPa 35 kPa... 1 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25°C | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese | 0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität | Der Wert der in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Erzeugnisse darf nicht überschritten werden, sofern die in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse nicht mehr als 50% der Gesamtmenge der in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse enthalten. |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II der Richtlinie 2008/57/EG ist der Hersteller verpflichtet, die in Anhang I der Richtlinie 2008/57/EG vorgesehenen Prüfungen durchzuführen. |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II der Richtlinie 2008/57/EG ist der Hersteller verpflichtet, die in Anhang I der Richtlinie 2008/57/EG vorgesehenen Prüfungen durchzuführen. |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70°C ((≤10mpa, angepasst) |
| Betriebstemperatur | -20°C bis 80°C |
| Speichertemperatur | -40°C bis 120°C |
| Vibrationen | 10g,55Hz 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Isolierwiderstand | 100MΩ 100VDC |
| Explosionssicherheit | Ex ia IIC T6 Ga |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 4 kg |
AnwendungenDruckmessgerät für die Spülung der Membran:
- geeignet für die Messung nicht korrosiver Gase und Flüssigkeiten mit 316L.
- Medizinische, biopharmazeutische und Lebensmittelhygieneindustrie für die sterile Verarbeitung.
- Verwendet in der Papier- und Chemieindustrie sowie für Abwasser und Getränke.
| Ausgangssignal ofDruckmessgerät für die Spülung der Membran | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC | |
| RS485-Kommunikationsprotokoll | 3.6 ~ 30 V / Batterie | 4 Draht |
| Bestelltipps ofDruckmessgerät für die Spülung der Membran |
- 1. Sicherstellung der Kompatibilität: Bei der Auswahl des Produkts prüfen Sie, ob das Prüfmedium mit den Kontaktteilen des Produkts kompatibel ist.
- 2. Explosionssichere Produkte: Bitte beachten Sie, dass Explosionssichere Produkte keine digitalen Displayköpfe enthalten.
- 3. Stromversorgung für Displays: Bei der Bestellung eines Senders mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht weniger als 20 VdC betragen.
- 4. Blitzschutz: Um den zuverlässigen Betrieb des Produkts zu gewährleisten,Es wird empfohlen, Blitzschutzvorrichtungen vor Ort zu installieren und sicherzustellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind..
- 5. Versiegelungsringwahl: Der Nennbetriebstemperaturbereich des O-Rings aus Fluorgummi beträgt -20°C bis 250°C. Ist die Betriebstemperatur des Produkts unter -20°C,Es sollte ein Dichtungsring des Typs EPDM O ausgewählt werden..
- 6. Kabeloptionen: Die Standardkabellänge beträgt 1,5 m und es gibt drei Arten von Kabelmaterialien zur Auswahl.Wenn ein anderes Kabelmaterial erforderlich ist, bitte im Bestellformular angeben.
- 7. Besondere Anforderungen: Bei besonderen Anforderungen wie starke Vibrationen, sofortige Aufprallkraft, starke elektromagnetische oder HF-Störungen, informieren Sie uns bitte und geben Sie dies in der Bestellung an..
| Bestellführer derDruckmessgerät für die Spülung der Membran | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| IB | Generaldrucktransmitter | IX. | Anzeige Drucktransmitter | |||||
| IE | Stoßfeste Luftdruckübertrager | IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter | |||||
| Wenn | Feuchtigkeitsdichtes Drucktransmitter | IIE/IIIE | Allgemeine/Anzeige-Drucktransmitter | |||||
| In | Luftkonditionierendes spezielles Drucktransmitter | |||||||
| IC | Hochtemperaturdrucktransmitter | |||||||
| IQ/IQT | Große Membran / Hochtemperaturdrucktransmitter | |||||||
| Messbereich | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa oder MPa | X: Zeigt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Druckverbindung | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Andere | |||||||
| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | 2088 Gewerbliche Gehäuse | |||||||
| B5 | 2088 Industriehülle mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
Häufig gestellte FragenDurchspülungsdruckmessgerät:
1. F: Was sind die Merkmale Ihrer Druckmessgerät für die Spülung der MembranÜbertrager?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können die Produkte auf spezifische Bedürfnisse anpassen. Wir bieten OEM- und ODM-Dienstleistungen an.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse großer Aufträge zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Garantiezeit ist 24 Monate nach dem Versand, und unser After-Sales wird mit Ihren Fragen in 24 Stunden antworten, Fernanleitung durch PC-Netzwerk istimmer verfügbar.
