HT-Serie Flush-Diaphragma-Drucksensor-Sender für Hochtemperatur-Industrie-Druck-Sender
Product Details
| Modell Nr.: | BP93420-IIIF | Stromversorgung: | Bei der Anlage ist der Anschluss zu einem anderen Anschluss zu verwenden, wenn der Anschluss zu eine |
|---|---|---|---|
| Ausfall: | 4-20mA mit Anzeige | Druckart: | Ausmaß, Absolut, versiegelt |
| Reichweite: | 0-35kpa bis 20Mpa | Typ der Struktur: | Flush-Diaphragm-Sensor |
| Messmedium: | Flüssigkeit, Getränke und so weiter. | Genauigkeitsgrad: | 00,5% |
| Flach: | DN25-DN50-DN100 und so weiter | Anpassung: | OEM-Produkte |
| Hervorheben |
Hochtemperaturflush-Diagrammdruckmessgerät,Übertrager für Drucksensoren mit Durchspannung der Membran,Industrie-Diaphragma-Druckmessgerät |
||
Product Description

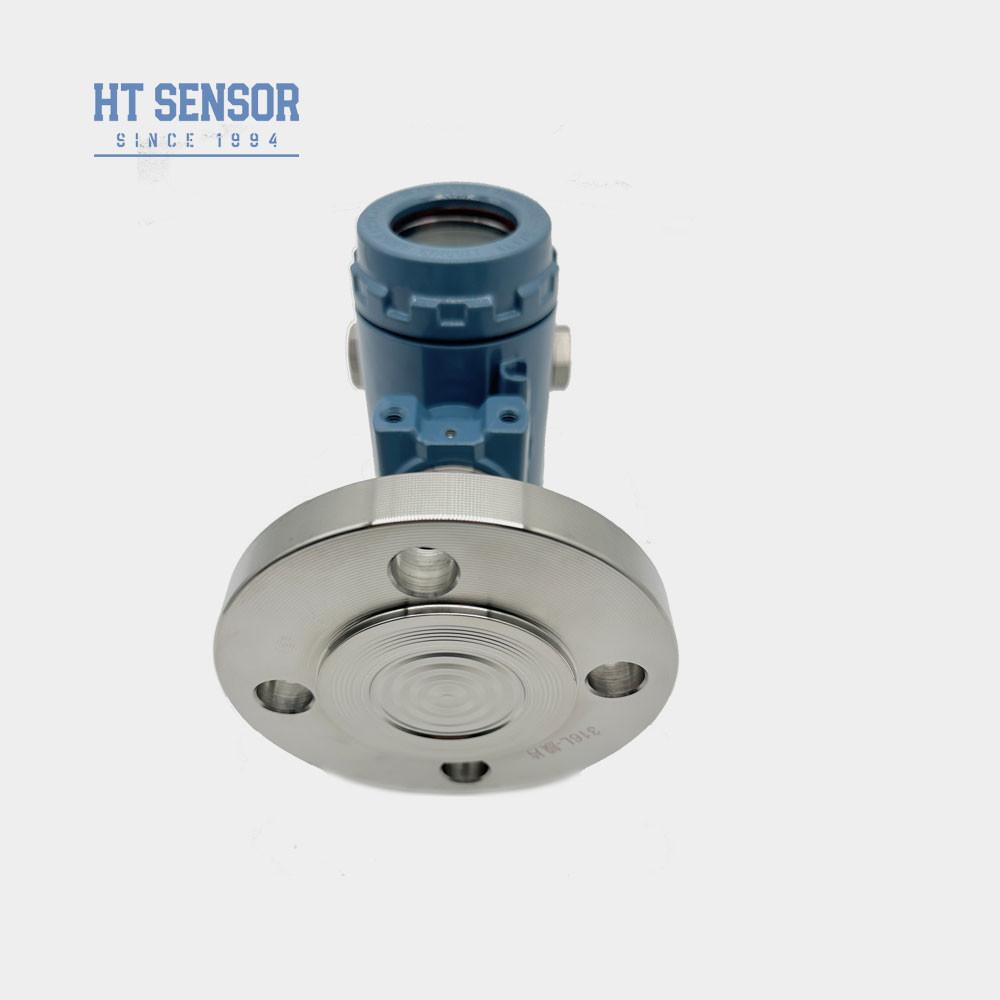

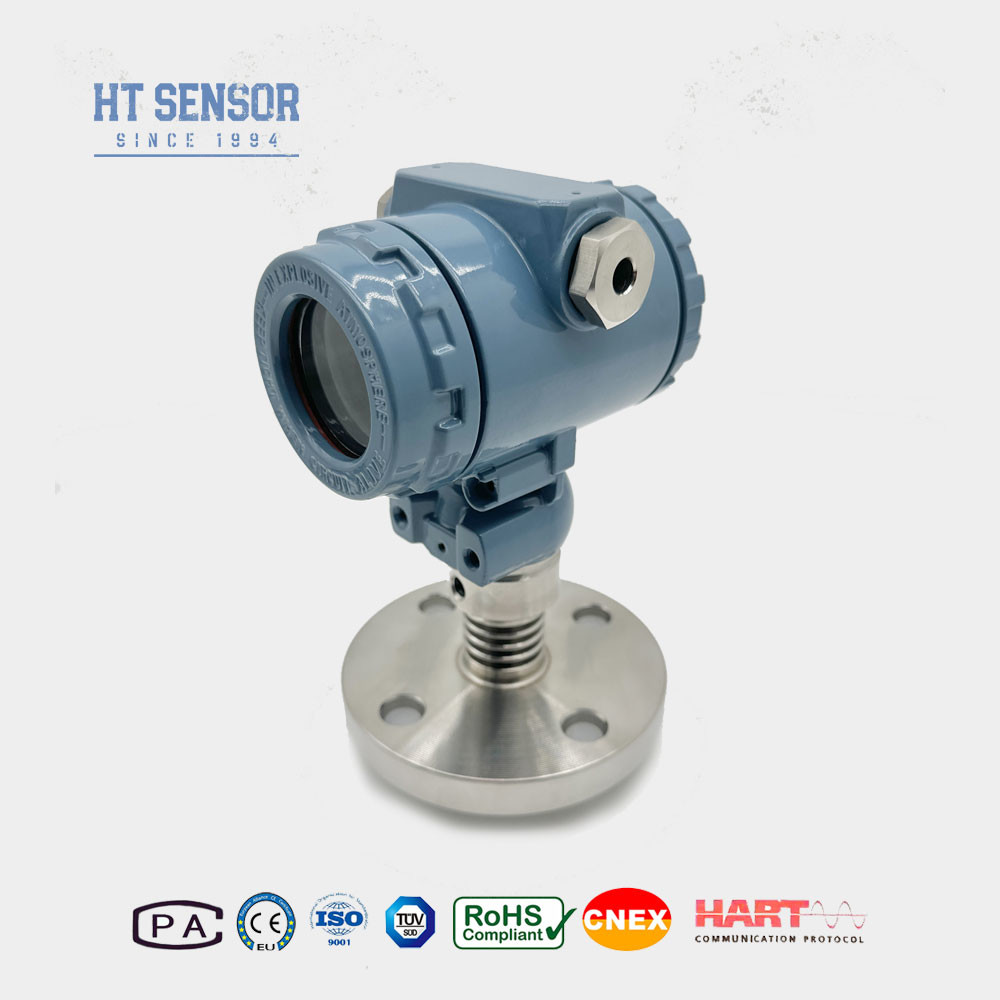

HT-Serie Flush-Diaphragma-Drucksensor-Sender für die Hochtemperaturindustrie
BP93420-IIIFL-Druckübertrager
Einführung eines Druckmessgeräts für die Spülzelle:
Der BP93420-III-FL-Drucktransmitter verwendet als Signalmesselement den mit Öl gefüllten Kern aus Silizium-Widerstandsfolie der HT-Serie.Die Prozessverbindung besteht aus dem direkten Schweißen einer 316L-Isolierdiaphragma und einer passenden FlanscheDer spezielle Kühlkörper ist für hohe Temperaturen konzipiert.die Signalverarbeitung umwandelt das Sensorsignal in ein Standard-Ausgangssignal- Um die stabile und zuverlässige Leistung des Senders zu gewährleisten, wurden strenge Tests und Alterungsscreening der Komponenten, Halbfabrikate und Fertigprodukte durchgeführt.
| Leistungsparameter | |
| Messbereich | - 100 kPa... 0 kPa 35 kPa... 1 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25°C | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese | 0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität | Der Wert der in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Erzeugnisse darf nicht überschritten werden, sofern die in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse nicht mehr als 50% der Gesamtmenge der in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse enthalten. |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II der Richtlinie 2008/57/EG ist der Hersteller verpflichtet, die in Anhang I der Richtlinie 2008/57/EG vorgesehenen Prüfungen durchzuführen. |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II der Richtlinie 2008/57/EG ist der Hersteller verpflichtet, die in Anhang I der Richtlinie 2008/57/EG vorgesehenen Prüfungen durchzuführen. |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70°C ((≤10mpa, angepasst) |
| Betriebstemperatur | -20°C bis 80°C |
| Speichertemperatur | -40°C bis 120°C |
| Vibrationen | 10g,55Hz 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Isolierwiderstand | 100MΩ 100VDC |
| Explosionssicherheit | Ex ia IIC T6 Ga |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 4 kg |
ProduktmerkmaleDruckmessgerät für die Spülung der Membran:
- 1- Weite Messbereiche, verschiedene Druckschnittstellenoptionen
- 2Verschiedene Ausgangssignaloptionen
- 3. Einstellbarer Null- und Vollmaßstab
- 4. hohe Genauigkeit, mehrere sterile Prozessverbindungen
AnwendungenDruckmessgerät für die Spülung der Membran:
- geeignet für die Messung nicht korrosiver Gase und Flüssigkeiten mit 316L.
- Medizinische, biopharmazeutische und Lebensmittelhygieneindustrie für die sterile Verarbeitung.
- Verwendet in der Papier- und Chemieindustrie sowie für Abwasser und Getränke.
| Ausgangssignal ofDruckmessgerät für die Spülung der Membran | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC | |
| RS485-Kommunikationsprotokoll | 3.6 ~ 30 V / Batterie | 4 Draht |
| Bestelltipps ofDruckmessgerät für die Spülung der Membran |
- 1. Sicherstellung der Kompatibilität: Bei der Auswahl des Produkts prüfen Sie, ob das Prüfmedium mit den Kontaktteilen des Produkts kompatibel ist.
- 2. Explosionssichere Produkte: Bitte beachten Sie, dass Explosionssichere Produkte keine digitalen Displayköpfe enthalten.
- 3. Stromversorgung für Displays: Bei der Bestellung eines Senders mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht weniger als 20 VdC betragen.
- 4. Blitzschutz: Um den zuverlässigen Betrieb des Produkts zu gewährleisten,Es wird empfohlen, Blitzschutzvorrichtungen vor Ort zu installieren und sicherzustellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind..
- 5. Versiegelungsringwahl: Der Nennbetriebstemperaturbereich des O-Rings aus Fluorgummi beträgt -20°C bis 250°C. Ist die Betriebstemperatur des Produkts unter -20°C,Es sollte ein Dichtungsring des Typs EPDM O ausgewählt werden..
- 6. Kabeloptionen: Die Standardkabellänge beträgt 1,5 m und es gibt drei Arten von Kabelmaterialien zur Auswahl.Wenn ein anderes Kabelmaterial erforderlich ist, bitte im Bestellformular angeben.
- 7. Besondere Anforderungen: Bei besonderen Anforderungen wie starke Vibrationen, sofortige Aufprallkraft, starke elektromagnetische oder HF-Störungen, informieren Sie uns bitte und geben Sie dies in der Bestellung an..
| Bestellführer derDruckmessgerät für die Spülung der Membran | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| IB | Generaldrucktransmitter | IX. | Anzeige Drucktransmitter | |||||
| IE | Stoßfeste Luftdruckübertrager | IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter | |||||
| Wenn | Feuchtigkeitsdichtes Drucktransmitter | IIE/IIIE | Allgemeine/Anzeige-Drucktransmitter | |||||
| In | Luftkonditionierendes spezielles Drucktransmitter | |||||||
| IC | Hochtemperaturdrucktransmitter | |||||||
| IQ/IQT | Große Membran / Hochtemperaturdrucktransmitter | |||||||
| Messbereich | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa oder MPa | X: Zeigt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Druckverbindung | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Andere | |||||||
| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | 2088 Gewerbliche Gehäuse | |||||||
| B5 | 2088 Industriehülle mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
Häufig gestellte FragenDurchspülungsdruckmessgerät:
F1: Sind Sind Sie eine Handelsfirma?
A1: Wir sind Hersteller mit mehr als 29 Jahren Erfahrung.
Q2:Maßgeschneidertes Produkt
A2: Wir bieten OEM- und Custom-Design-Dienstleistungen an.
Q3:Qualitätsgarantie
A3:Unsere Produkte haben eine begrenzte Garantie von 12 bis 18 Monaten ab Versanddatum an den ursprünglichen Käufer.Hengtong ersetzt oder repariert fehlerhafte Produkte kostenlos.Diese Garantie gilt nicht für Geräte, die geändert wurden.Missbraucht, vernachlässigt.
Q4: Versand und Verpackung
A4:Die Produkte werden in der Regel per internationalem Express versandt, einschließlich UPS,FedEx,DHL und INT für Fremdfracht, können auch Ihr Versandkonto zum Abholen verwenden,Standard-Exportverpackung,einschließlich Inspektionsbescheinigung.
F5: Kontaktieren Sie uns
A5:Wir haben ein aktives und erfahrenes Verkaufsteam, um Ihnen bei technischen Fragen und geschäftlichen Problemen zu helfen.
