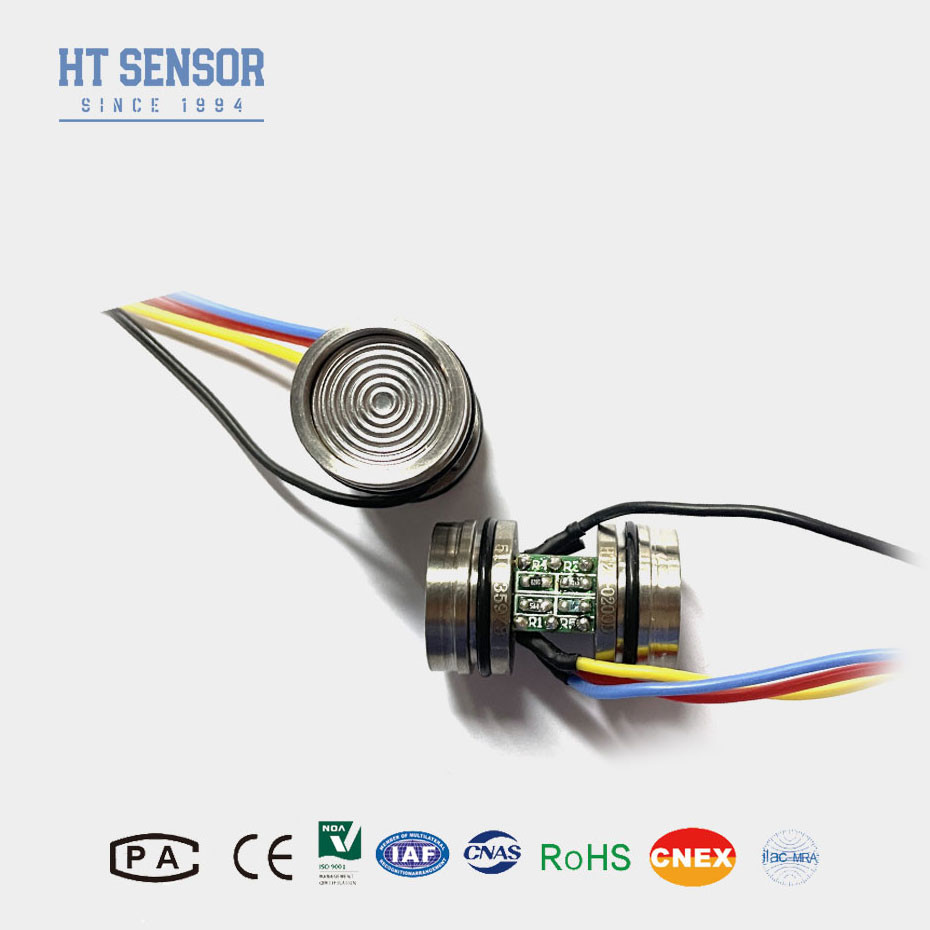

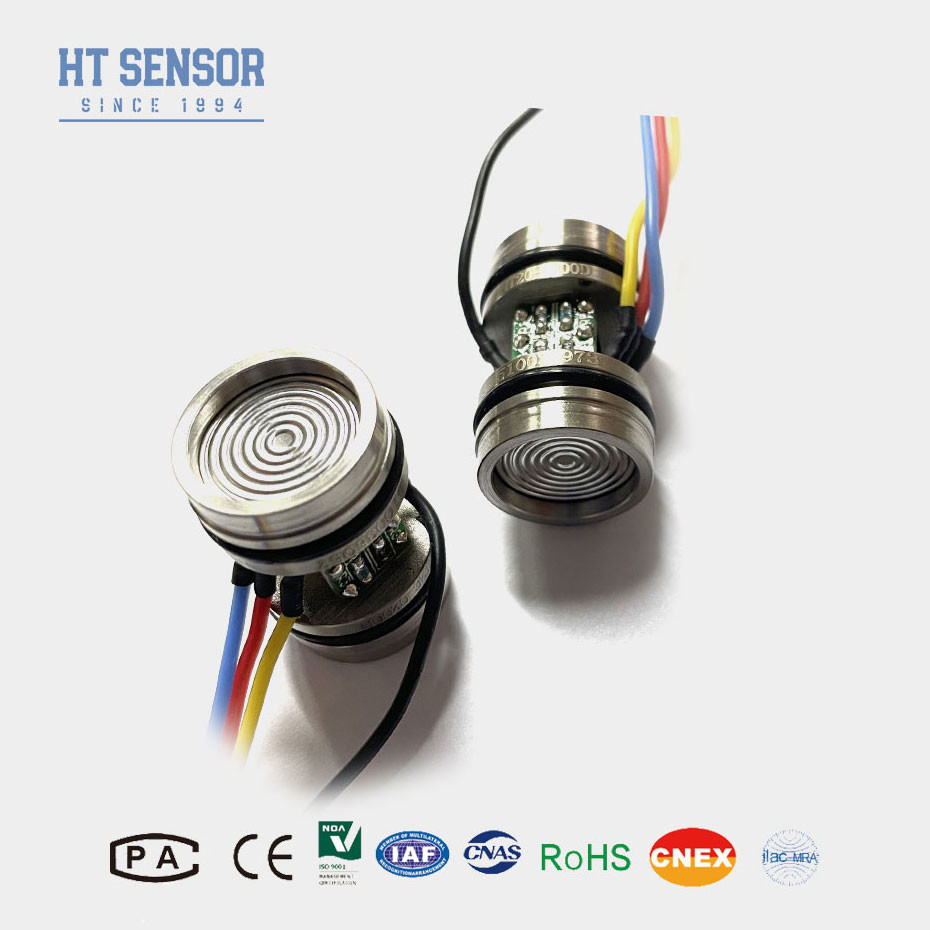

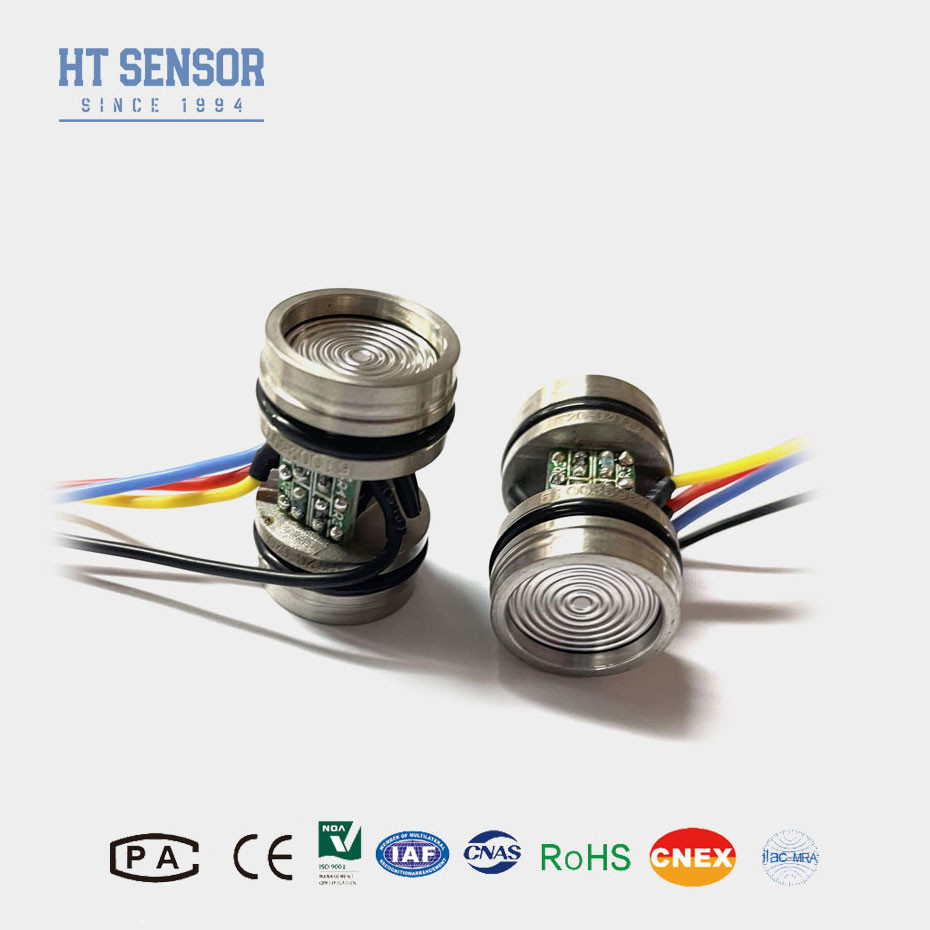

Name: Dauerhafter 10VDC piezoresistiver Differentialdrucksensor für individuelle Anwendungen
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT20V
Price: 21.00 USD
Availability: InStock

Detailinformationen

Modell Nr.:	HT20V	Typ der Verkabelung:	Mit vier Drähten
Messmedium:	Gas und Flüssigkeit	angepasst:	angepasst
Macht:	10VDC	Transportpaket:	Ausgestopft
Typ:	Differentialsensor für piezoresistiven Druck	Ausgangssignalart:	Analogtyp
Material:	Edelstahl	Anpassung:	Erhältlich.
Hervorheben:	Anwendungsbereitstellung Piezoresistiver Differenzdrucksensor , 10VDC piezoresistiver Differenzdrucksensor , Dauerhafter piezoresistiver Differenzdrucksensor

Produkt-Beschreibung

Einführung eines Differenzdiffusionssiliziumdrucksensors:
HT20Vist ein piezoresistiver diffuser Siliziumdifferenzdrucksensor, der die Druckdifferenz zwischen zwei Punkten messen soll.Diese Art von Sensor verwendet die piezoresistiven Eigenschaften von Silizium, um Druckunterschiede in elektrische Signale umzuwandelnDiese Sensoren sind für ihre hohe Genauigkeit, Stabilität und Zuverlässigkeit bekannt und sind somit ideal für verschiedene industrielle und kommerzielle Anwendungen geeignet.

Produktmerkmalemit einem Druckmessgerät aus diffusem Silizium:

1Hohe Genauigkeit: Bereitstellung präziser Differenzdruckmessungen.
2Ausgezeichnete Stabilität: Erhält Leistung über längere Zeiträume.
3Breiter Messbereich: Fähig zur Messung kleiner bis großer Differenzdrucke.
4Temperaturkompensation: Gewährleistet genaue Messwerte in einem breiten Temperaturbereich.

Anwendungenmit einem Druckmessgerät aus diffusem Silizium:

Differentialdruckmessung
Druckkalibrierungsgeräte
Messung des Flüssigkeitspegels

Elektrische Leistungmit einem Druckmessgerät aus diffusem Silizium:

Stromversorgung: ≤10VDC
Ausgangsspannung für den allgemeinen Modus: 50% des Eingangs (typisch)
Eintrittsimpedanz:4KΩ~20KΩ
Ausgangsimpedanz:2.5KΩ~6KΩ
Elektrische Verbindung: 100 mm Hochtemperaturdraht.

Leistungsparametermit einem Druckmessgerät aus diffusem Silizium:
Messbereich		10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
		Typ	Maximal	Einheit
Linearität		±0.15	±0.3	% F.S.
Wiederholbarkeit		0.05	0.1	% F.S.
Hysterese		0.05	0.1	% F.S.
Null Offset-Ausgabe		0 ± 1	0 ± 2	mV
Vollständige Ausgabe	≤ 20 KPa	50 ± 1	50 ± 2	mV
	≥ 35 kPa	100 ± 1	100 ± 2	mV
Nullverschiebungstemp.	≤ 20 KPa	± 1	± 25	% F.S.
	≥ 35 kPa	±0.8	± 15	% F.S.
Vollständige Temperatur.	≤ 20 KPa	± 1	±2	% F.S.
	≥ 35 kPa	±0.8	± 15	% F.S.
Kompensierte Temp.	≤ 20 KPa	0 bis 50		oC
	≥ 35 kPa	0 bis 70		oC
Betriebstemperatur		- 20 bis 80		oC
Speichertemperatur		-40 bis 125		oC
Zulässige Überlastung		Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 4MPa
Ausbruchdruck		5x die volle Skala
Langfristige Stabilität		0.2 %		F.S./Jahr
Material der Zwerchfläche		316L
Widerstand gegen Isolierung		≥ 200MΩ 100VDC
Vibrationen		Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz
Schock		100 g, 11 ms
Reaktionszeit		≤ 1 ms
O-Ring Siegel		mit einer Breite von nicht mehr als 30 mm
Füllmittel		Silikonöl
Gewicht		~ 45 g
Die Parameter werden unter folgenden Bedingungen geprüft: Konstante Spannung von 10 V und Umgebungstemperatur von 25 °C

Entwurf des Bausmit einem Druckmessgerät aus diffusem Silizium
Abmessung
AnmerkungenWenn sich die Farben des Drahtes ändern, lesen Sie bitte das Etikett am Sensor, um genauere Informationen zu erhalten.

Elektroanbindung und Ausgleichmit einem Druckmessgerät aus diffusem Silizium

Dauerhafter 10VDC piezoresistiver Differentialdrucksensor für individuelle Anwendungen 2

Auswahlbeispiele

Dauerhafter 10VDC piezoresistiver Differentialdrucksensor für individuelle Anwendungen 3

Bestelltipps

1. Achten Sie während der Montage auf die Passform zwischen der Kerngröße und dem Sendergehäuse, um die
erforderliche Luftdichte
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern durch Diaphragmaverformungen oder -piercing zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosiven Stoffen in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.

Unternehmen

Dauerhafter 10VDC piezoresistiver Differentialdrucksensor für individuelle Anwendungen 4

Fragen und Antworten

1.F: Welche Eigenschaften haben Ihre Drucksensoren?

A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.

2.F: Kann ich spezielle Spezifikationen anpassen?

A: Ja, unsere Ingenieure können die Produkte auf spezifische Bedürfnisse anpassen. Wir bieten OEM und ODM Service

3.F: Wie groß ist Ihre Produktionskapazität?

A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großbestellungen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten.
.

4.F: Wie ist die typische Lieferzeit?

A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.

5.F: Wie sind die Preise der Produkte?

A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner
.

6.F: Was ist die Garantie Ihrer Produkte? Und Nachverkaufsservice?

A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.

Größe und Tag:

Herkunftsort:	Baoji, China
Markenname:	HT Sensor
Zertifizierung:	CE,RoHs,ISO9001
Modellnummer:	HT20V

Min Bestellmenge:	1
Preis:	negotiable
Verpackung Informationen:	Standardpaket für die Ausfuhr
Lieferzeit:	5-8 Arbeitstage
Zahlungsbedingungen:	Western Union, L/C, T/T
Versorgungsmaterial-Fähigkeit:	5000 Stück/Monat
