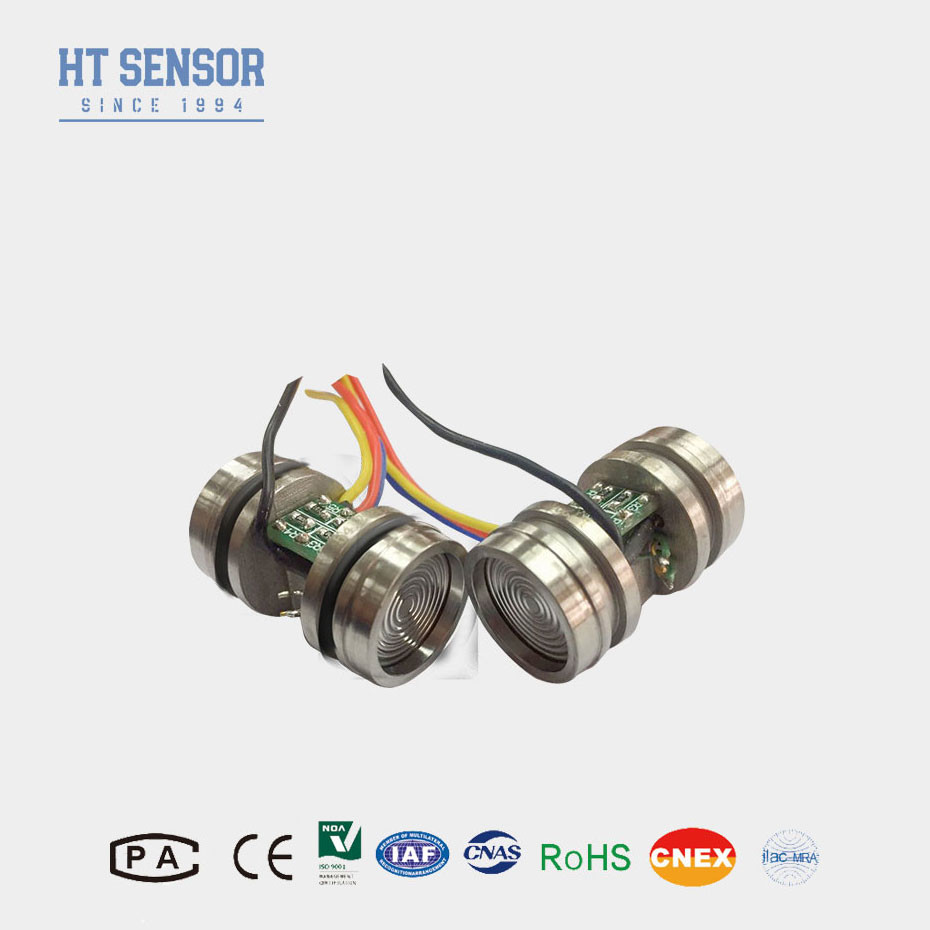

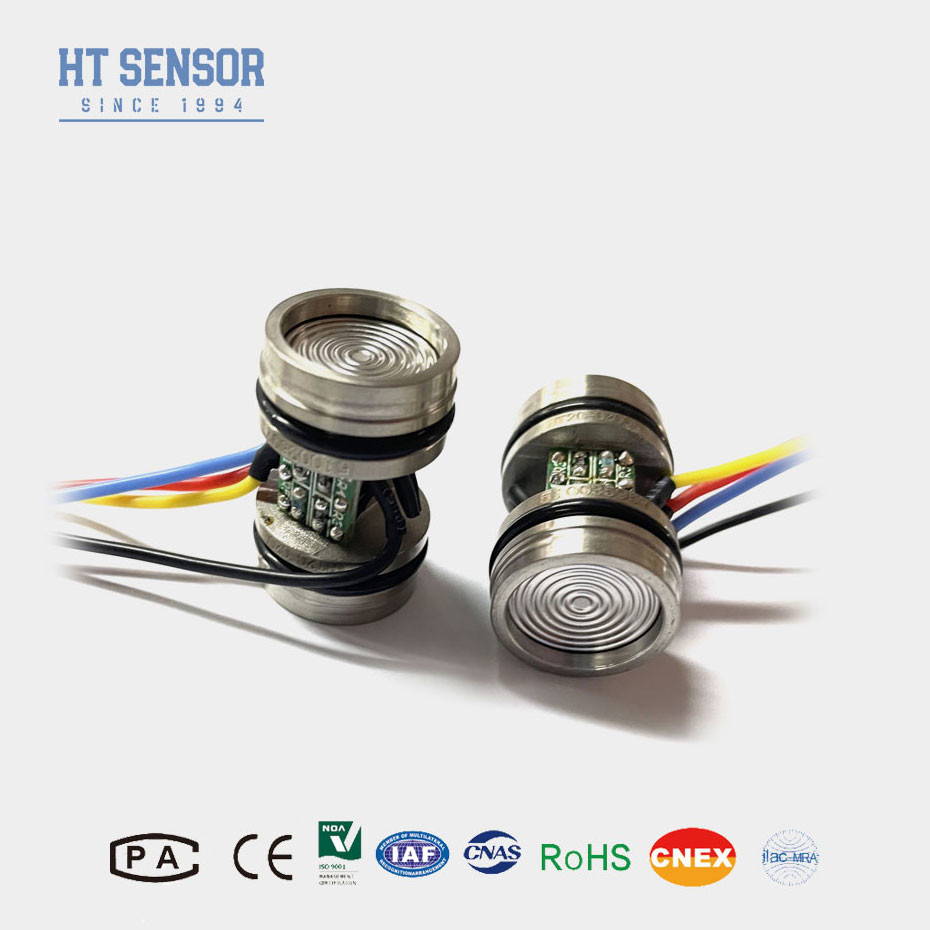

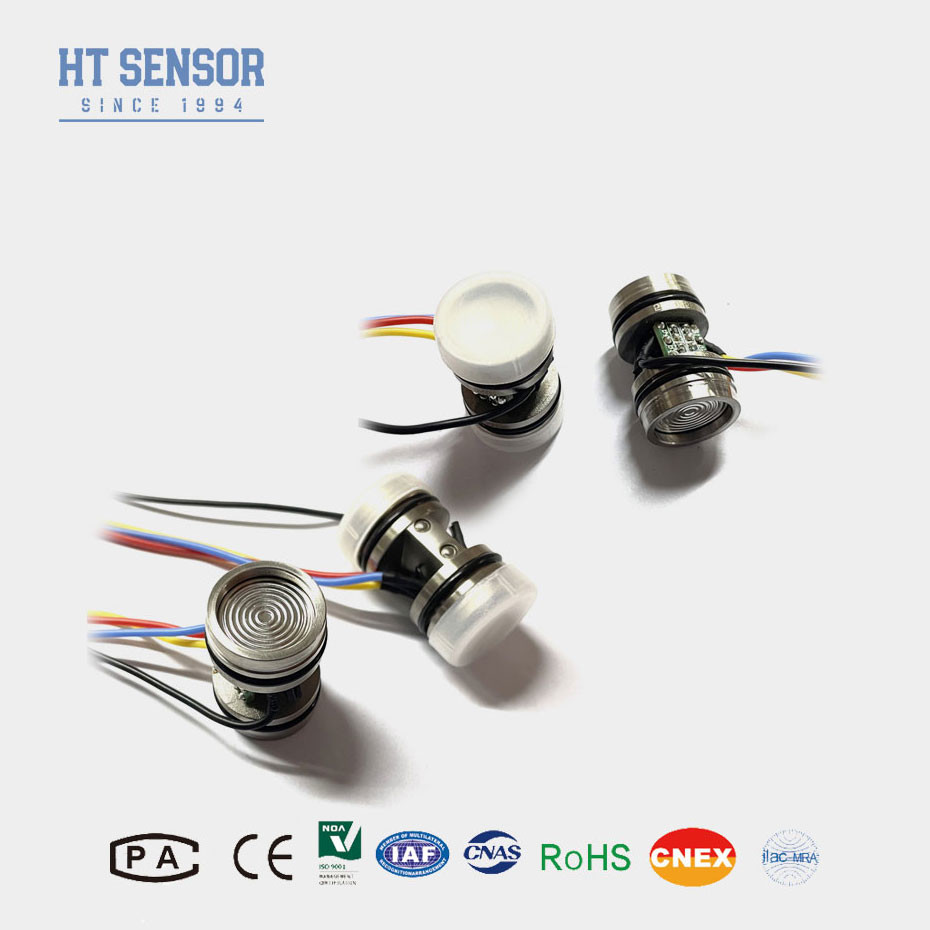

HT20V 100mv Drucksensor 10VDC Piezoresistiver Sensor Differenzdruckerkennung
Product Details
| Modell Nr.: | HT20V | Typ der Verkabelung: | Mit vier Drähten |
|---|---|---|---|
| Messmedium: | Gas und Flüssigkeit | angepasst: | angepasst |
| Macht: | 10VDC | Transportpaket: | Ausgestopft |
| Typ: | Differentialsensor für piezoresistiven Druck | Ausgangssignalart: | Analogtyp |
| Material: | Edelstahl | Anpassung: | Erhältlich. |
| Hervorheben |
100 mV Drucksensor,10VDC-Druckmessgerät,Piezoresistiver Drucksensor |
||
Product Description
Einführung eines Differenzdiffusionssiliziumdrucksensors:
Der Differenzdrucksensor wurde entwickelt, um hochgenaue und stabile Differenzdruckmessungen zu liefern.Dieser Sensor wandelt Druckunterschiede in präzise elektrische Signale um.Die robuste Konstruktion und die Temperaturkompensation machen sie für eine Vielzahl von industriellen Anwendungen geeignet.
Produktmerkmalemit einem Druckmessgerät aus diffusem Silizium:
1Hohe Genauigkeit: Bereitstellung präziser Differenzdruckmessungen.
2Ausgezeichnete Stabilität: Erhält Leistung über längere Zeiträume.
3Breiter Messbereich: Fähig zur Messung kleiner bis großer Differenzdrucke.
4Temperaturkompensation: Gewährleistet genaue Messwerte in einem breiten Temperaturbereich.
- Differentialdruckmessung
- Druckkalibrierungsgeräte
- Messung des Flüssigkeitspegels
- Stromversorgung: ≤10VDC
- Ausgangsspannung für den allgemeinen Modus: 50% des Eingangs (typisch)
- Eintrittsimpedanz:4KΩ~20KΩ
- Ausgangsimpedanz:2.5KΩ~6KΩ
- Elektrische Verbindung: 100 mm Hochtemperaturdraht.
| Leistungsparametermit einem Druckmessgerät aus diffusem Silizium: | ||||
| Messbereich | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Typ | Maximal | Einheit | ||
| Linearität | ±0.15 | ±0.3 | % F.S. | |
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. | |
| Hysterese | 0.05 | 0.1 | % F.S. | |
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV | |
| Vollständige Ausgabe | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV |
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |
| Nullverschiebungstemp. | ≤ 20 KPa | ± 1 | ± 25 | % F.S. |
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |
| Vollständige Temperatur. | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |
| Kompensierte Temp. | ≤ 20 KPa | 0 bis 50 | oC | |
| ≥ 35 kPa | 0 bis 70 | oC | ||
| Betriebstemperatur | - 20 bis 80 | oC | ||
| Speichertemperatur | -40 bis 125 | oC | ||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 4MPa | |||
| Ausbruchdruck | 5x die volle Skala | |||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | ||
| Material der Zwerchfläche | 316L | |||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | |||
| Vibrationen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | |||
| Schock | 100 g, 11 ms | |||
| Reaktionszeit | ≤ 1 ms | |||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | |||
| Füllmittel | Silikonöl | |||
| Gewicht | ~ 45 g | |||
| Die Parameter werden unter folgenden Bedingungen geprüft: Konstante Spannung von 10 V und Umgebungstemperatur von 25 °C | ||||
| Entwurf des Bausmit einem Druckmessgerät aus diffusem Silizium | |
| Abmessung | |
| AnmerkungenWenn sich die Farben des Drahtes ändern, lesen Sie bitte das Etikett am Sensor, um genauere Informationen zu erhalten. | |
| Elektroanbindung und Ausgleichmit einem Druckmessgerät aus diffusem Silizium |
|
| Auswahlbeispiele |
| Bestelltipps |
erforderliche Luftdichte
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern durch Diaphragmaverformungen oder -piercing zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosiven Stoffen in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.
