Flush-Diaphragma-Drucksensor-Sender für Hochtemperatur-Druckanwendungen
Product Details
| Modell Nr.: | BP93420-IIIQT1 | Stromversorgung: | 12 bis 32 VDC |
|---|---|---|---|
| Ausfall: | 4-20mA+ Anzeige | Druckart: | Messdruck, absoluter, versiegelter Druck |
| Reichweite: | 0-35kpa bis 3,5Mpa | Typ der Struktur: | Übertrager für Drucksensoren mit Durchspannung der Membran |
| Messmedium: | Flüssigkeit, Gas, Getränke und so weiter | Genauigkeitsgrad: | 00,5% |
| IP-Bewertung: | IP65 | Anpassung: | Erhältlich |
| Hervorheben |
Hochtemperaturflush-Diagrammdruckmessgerät,Hochtemperatur-Drucksensor-Sender,Übertrager für Drucksensoren mit Durchspannung der Membran |
||
Product Description

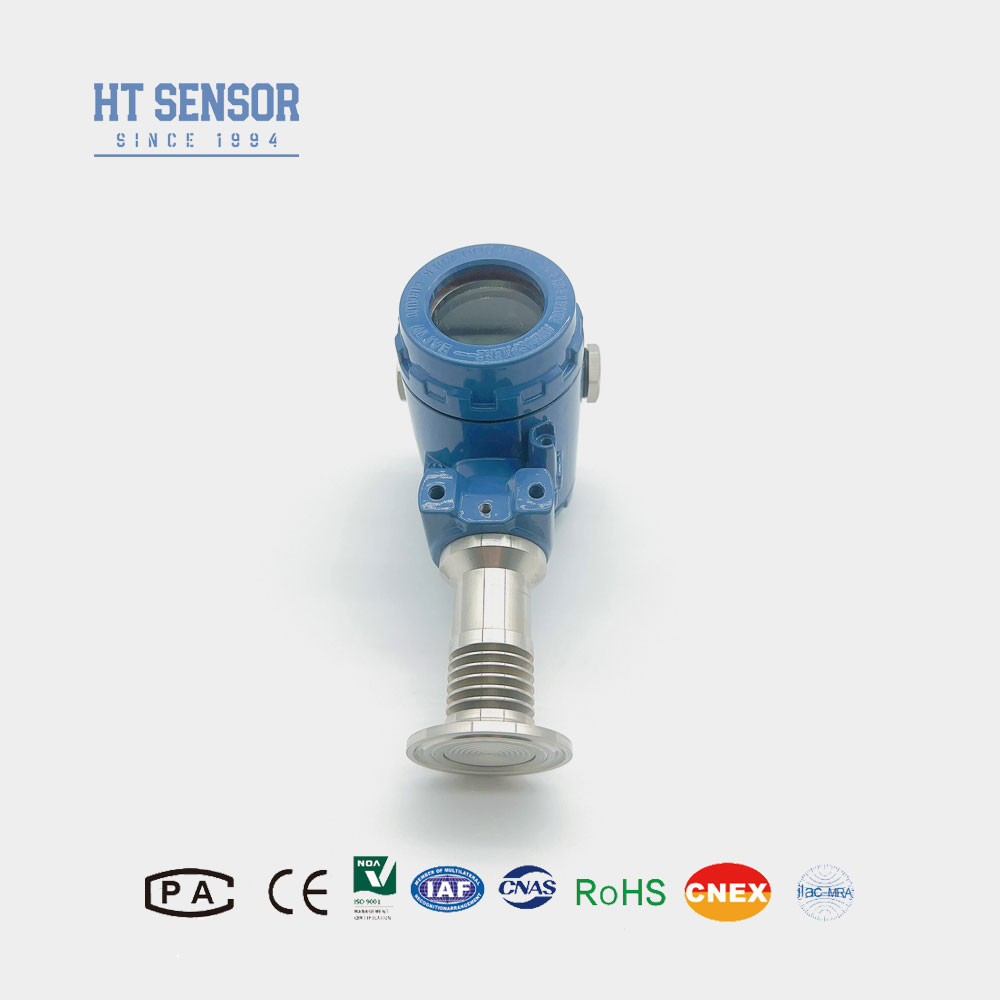

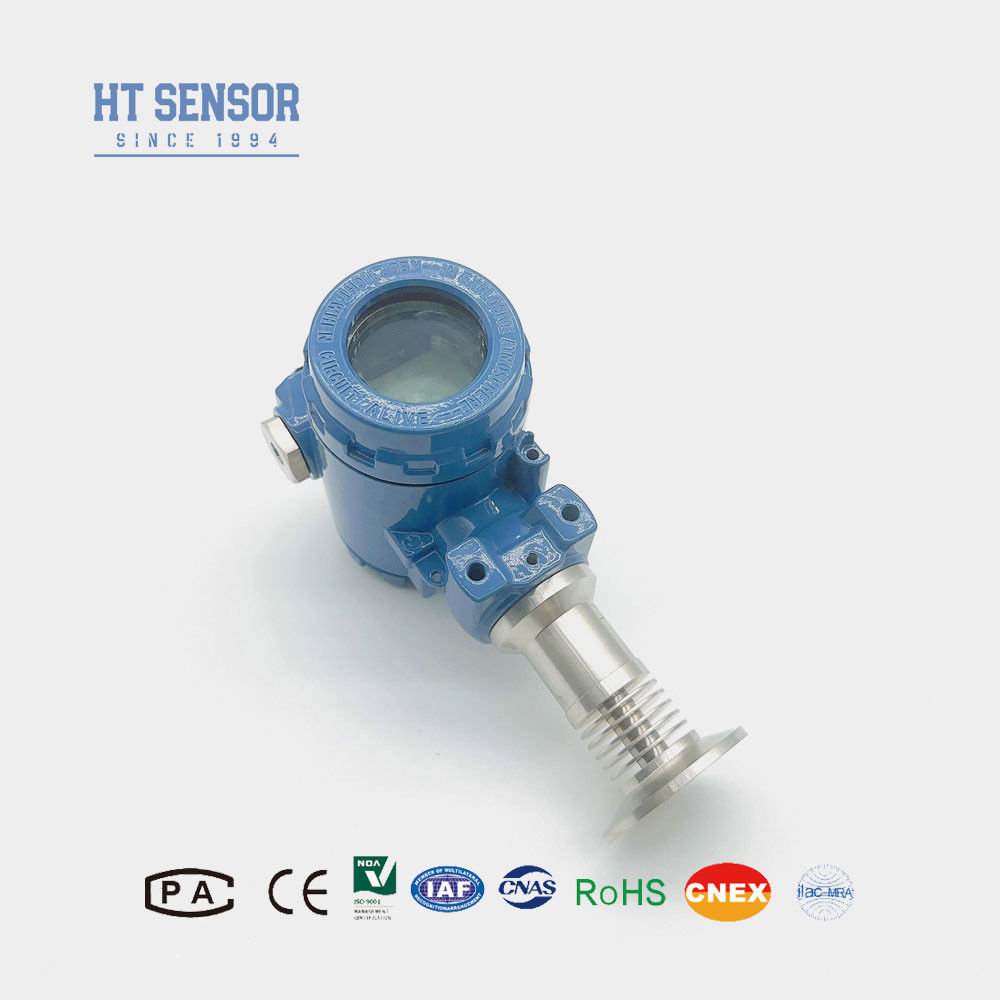

Durchspülungssensor-Drucktransmitter für Hochtemperatur-Druckanwendungen
BP93420-IIIQT1 Druckübertrager
Einführung eines Druckmessgeräts für die Spülzelle:
- Der BP93420-IIIQT1-Drucksensor mit Spüldiaphragma ist ein analoger Drucksensor mit folgenden Hauptmerkmalen:
- 1Flachmembranstruktur: Durch die Fließdiaphragma-Konstruktion des Senders wird die Berührungsfläche mit dem Messmedium vergrößert, wodurch die Leistung verbessert wird.
- 2. Weite Temperaturbereiche: Der Sender ist so konzipiert, dass er in einem breiten Temperaturbereich arbeitet, so dass er sich an verschiedene Umweltbedingungen anpassen kann.
- 3Überlastkapazität: Der Sender verfügt über eine hohe Überlastkapazität, die es ihm ermöglicht, Druckspitzen und Spitzen zu widerstehen, ohne seine Funktionalität zu beeinträchtigen.
- 4. Starke Korrosionsbeständigkeit: Die Materialien und die Konstruktion des Senders bieten eine robuste Korrosionsbeständigkeit, was ihn für den Einsatz in verschiedenen rauen Umgebungen geeignet macht.
- 5. Vielseitig Anwendung: Mit diesen EigenschaftenDie BP93420-IIIQT1-Serie von Drucktransmittern kann in einer Vielzahl von Branchen und Anwendungen eingesetzt werden, die eine zuverlässige Druckmessung unter schwierigen Bedingungen erfordern..
- 6.Diese Optimierung unterstreicht die wesentlichen Vorteile des Drucksensor-Senders BP93420-IIIQT1 und unterstreicht seine Eignung für den Einsatz in unterschiedlichen und anspruchsvollen Umgebungen.
| LeistungsparametervonFlush-Diaphragma-Druckmessgerät | |
| Messbereich vonFlush-Diaphragma-Druckmessgerät | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit | ≤ 0,1%FS |
| Hysterese | ≤ 0,1%FS |
| Langfristige Stabilität | ± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionen für die Berechnung der Bereitstellung der Emissionen für die Bereit |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionen für die Berechnung der Bereitstellung der Emissionen für die Bereit |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Isolierwiderstand | 100MΩ 100VDC |
| Explosionssicherheit | Ex db IIC T6 Gb |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,3 kg |
AnwendungenDruckmessgerät für die Spülung der Membran:
- 1. geeignet für die Messung nicht korrosiver Gase und Flüssigkeiten mit 316L.
- 2. Für aseptische Verarbeitung in der Medizin, Biopharmazeutika, Lebensmittelhygiene und anderen Industriezweigen verwendet.
- 3. Verwendet in der Papier- und Chemieindustrie sowie bei der Messung des Abwasserniveaus und des Trinkbehälterdrucks, geeignet für hydraulische und pneumatische Steuerungssysteme.
| Ausgangssignal ofDruckmessgerät für die Spülung der Membran | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 bis 4,5 V | 5VDC | |
| RS485-Kommunikationsprotokoll | 3.6 ~ 30 V / Batterie | 4 Draht |
| Bestelltipps ofDruckmessgerät für die Spülung der Membran |
- 1Bei der Auswahl des Produkts vergewissern Sie sich, dass das Prüfmedium mit dem Kontaktteil des Produkts kompatibel ist.
- 2Bei der Bestellung ist zu beachten, dass explosionssichere Produkte keine digitalen Displayköpfe enthalten.
- 3Bei der Bestellung eines Senders mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht weniger als 20 VdC betragen.
- 4Um den zuverlässigen Betrieb des Produkts zu gewährleisten, empfiehlt es sich, Blitzschutzvorrichtungen vor Ort zu installieren und sicherzustellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
- 5Bei besonderen Anforderungen wie starker Schwingung, sofortiger Aufprallkraft, starker elektromagnetischer oder HF-Störung teilen Sie uns dies bitte mit und geben Sie dies in der Bestellung an.
| Bestellführer derDruckmessgerät für die Spülung der Membran | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| IB | Generaldrucktransmitter | IX. | Anzeige Drucktransmitter | |||||
| IE | Stoßfeste Luftdruckübertrager | IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter | |||||
| Wenn | Feuchtigkeitsdichtes Drucktransmitter | IIE/IIIE | Allgemeine/Anzeige-Drucktransmitter | |||||
| In | Luftkonditionierendes spezielles Drucktransmitter | |||||||
| IC | Hochtemperaturdrucktransmitter | |||||||
| IQ/IQT | Große Membran / Hochtemperaturdrucktransmitter | |||||||
| Messbereich | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa oder MPa | X: Zeigt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Druckverbindung | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Andere | |||||||
| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | 2088 Gewerbliche Gehäuse | |||||||
| B5 | 2088 Industriehülle mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
Häufig gestellte FragenDurchspülungsdruckmessgerät:
1. F: Was sind die Merkmale Ihrer Druckmessgerät für die Spülung der MembranÜbertrager?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können die Produkte auf spezifische Bedürfnisse anpassen. Wir bieten OEM- und ODM-Dienstleistungen an.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse großer Aufträge zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Garantiezeit ist 24 Monate nach dem Versand, und unser After-Sales wird mit Ihren Fragen in 24 Stunden antworten, Fernanleitung durch PC-Netzwerk istimmer verfügbar.
