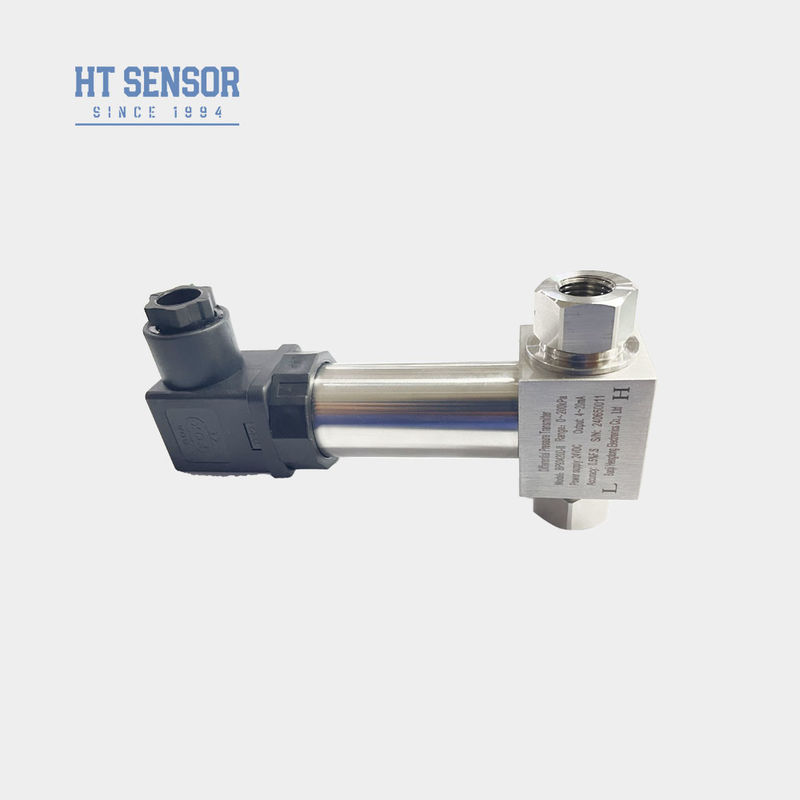

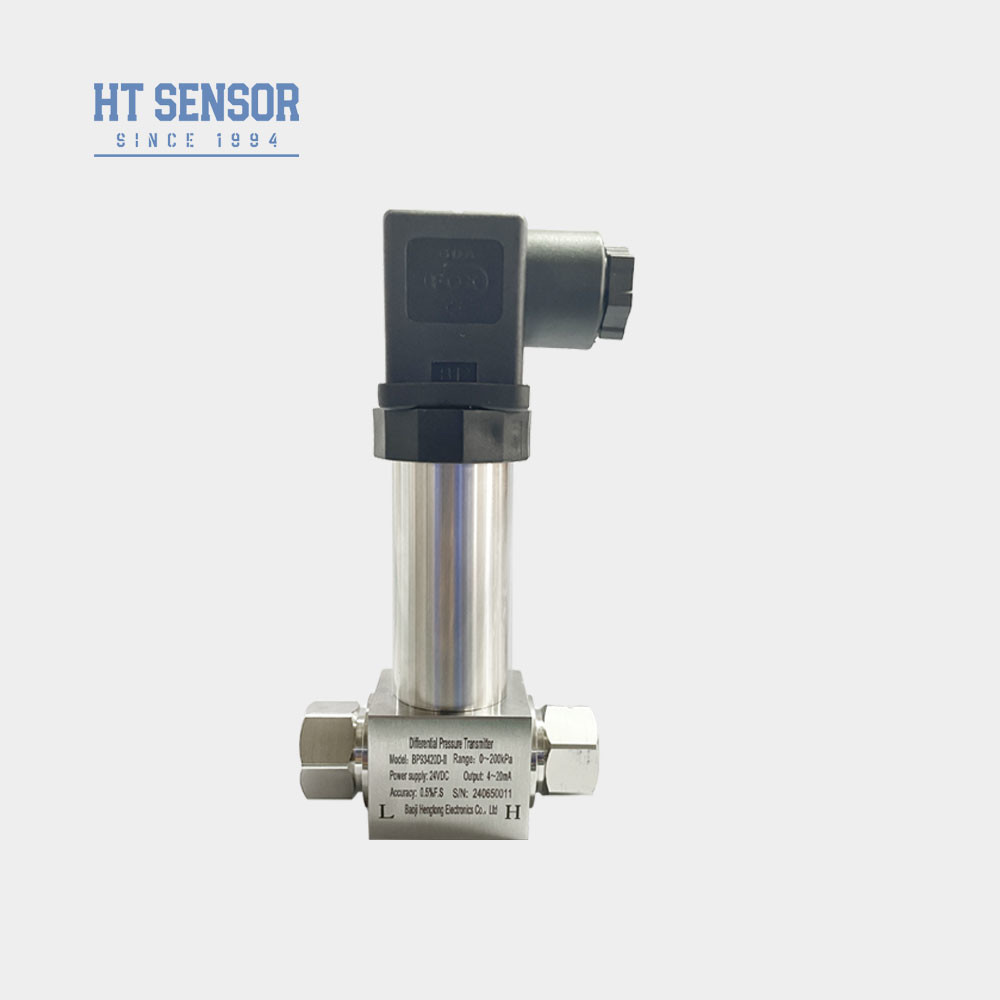

BP93420DII Differenzdrucktransmitter mit diffusem Siliziumpiezoresistiven Sensor
BP93420DIIDDifferenziellePRückkehrÜbertrager
Einführung des Differenzdrucktransmitters:
Der BP93420DII-Differenzdrucksender verwendet einen diffusen Silizium-Piezoresistiv-Sensor. Der Druckdifferenz von Gas und Flüssigkeit wird gemessen und ausgegeben, die angezeigt werden kann.Es ist auf die Messung des Druckdifferenzials verschiedener Gase und Flüssigkeiten in Rohrleitungen in Industriezweigen wie Erdöl anwendbar., Chemie, Elektrizität, Hydrologie usw.
Produktmerkmalemit einem Differenzdruckmessgerät:
1Der Transducer hat eine Edelstahlstruktur, eine kompakte Struktur und eine bequeme Installation.
2. Nach strenger Temperaturkompensation und Alterungsscreening, um eine stabile und zuverlässige Leistung zu gewährleisten.
3Die elektrische Schnittstelle kann extern oder direkt angeschlossen sein.
Anwendungenmit einem Differenzdruckmessgerät:
- 1Es eignet sich für die Differenzdruckmessung verschiedener Gase oder Flüssigkeiten in Pipelines von Erdöl, Chemie, Elektrizität, Hydrologie und anderen Industriezweigen.
- 2. für die Prozesssteuerung im industriellen Bereich verwendet.
- 3Die Messung des Differenzdrucks in Rohrleitungen und Öfen
| Leistungsparametermit einem Differenzdruckmessgerät: |
| Messbereich |
0-10KPa...~2MPa |
| Druckart |
Unterschiedlicher Druck |
| Einseitige Überlastung |
≤ 3 Mal des Nennbereichs |
| statischer Druck |
Der Mindestwert zwischen dem 5-fachen des Nennbereichs oder 7 MPa |
| Genauigkeit @ 25°C |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit |
±0,03% (typisch) ±0,05%FS (max.) |
| Hysterese |
±0,03% (typisch) ±0,05%FS (max.) |
| Langfristige Stabilität |
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Nulltemperaturverschiebung |
± 0,01% FS/°C (< 100 KPa), ± 0,02% FS/°C (≤ 100 Kpa) |
| Span-Temperaturverschiebung |
± 0,01% FS/°C (< 100 KPa), ± 0,02% FS/°C (≤ 100 Kpa) |
| Kompensationstemperatur |
0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Betriebstemperatur |
-30°C bis 80°C |
| Speichertemperatur |
-40°C bis 100°C |
| Vibrationen |
10g,55Hz 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Eigentlich sicher und explosionssicher |
| Schutzbewertung |
IP65 |
| Gewicht |
~ 0,45 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4·20mA |
12 ̊30 VDC |
2/3/4 Draht |
| 010/20mA |
3 Draht
|
| 0/1 ¢5V |
| 0.5·4.5V |
5VDC |
| Bestelltippsmit einem Differenzdruckmessgerät: |
Anmerkung:
1Bei der Auswahl eines Produkts stellen Sie bitte sicher, dass das Prüfmedium mit dem Kontaktteil des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, dass explosionssichere Produkte kein digitales Display enthalten.
3Bei der Bestellung eines Senders mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20VDC sein.
4. Um den zuverlässigen Betrieb des Produkts zu gewährleisten,Es wird empfohlen, dass die Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind..
5O-Ringe aus Fluorkautschuk haben einen Nennbetriebstemperaturbereich von - 20 °C bis 250 °C. Wenn die Betriebstemperatur unter - 20 °C fällt, sollten EPDM-O-Typ-Siegelringe ausgewählt werden.
6. Das Kabel ist nicht standardmäßig mit Kabel versehen. Wenn Sie ein Kabel benötigen, gibt es drei Materialien zur Auswahl.Polyethylenkabelmaterialien werden standardmäßig verwendet.Wenn verschiedene Kabelmaterialien erforderlich sind, bitte in Ihrem Bestellformular angeben.
7.Im Falle von besonderen Anforderungen wie starke Schwingungen, sofortiger Aufprall, starke elektromagnetische oder Radiofrequenzstörungen, informieren Sie uns bitte und geben Sie dies in Ihrer Bestellung an.
| Bestellleitfadenmit einem Differenzdruckmessgerät: |
| BP93420XX |
Drucktransmitter |
| |
Code |
Entwurf des Baus |
| DII |
Differenzdrucktransmitter |
| |
Messbereich |
0-10KPa...~2MPa |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
| S1 |
4·20mADC |
S5 |
020mADC |
| S2 |
1 ′5VDC |
S6 |
0 ̊10VDC |
| S3 |
0 ′5VDC |
S7 |
0.5·4.5VDC |
| S4 |
010mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20×1,5 Männlich |
| J2 |
G1/2 Männlich |
| J3 |
G1/4 Männlich |
| J4 |
1/2 NPT Männlich |
| J5 |
Andere |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 Stecker |
| B3 |
Versiegelte Kabel-Ausgabe |
| B4 |
Andere |
| |
Code |
Druckart |
| D |
Unterschiedlicher Druck |
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte maßgeschneidert an spezifische Bedürfnisse anpassen.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großaufträgen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
4. F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
5F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.
