Differenzdrucktransmitter mit diffusem Silizium-Piezoresistiv-Dwyer-Differenzdrucksensor
Product Details
| Modell: | BP93420D-II | Reichweite: | 0-20kpa bis 2Mpa |
|---|---|---|---|
| Macht: | Bei der Anlage ist der Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss | Ausgabe: | 0.5-4.5V 4-20mA RS485 und so weiter |
| Material: | aus rostfreiem Stahl | Faden: | Mann und Frau können OEM sein |
| Druckart: | Differentialdrucksensor | Schutzklasse: | IP65 |
| Testmedium: | Luftöl und Wasser | Verbindungsstück: | große DIN |
| Hervorheben |
Diffusiver Silizium-Piezoresistiver Differentialdrucktransmitter,Dwyer-Differenzdrucksensor,Dwyer-Differenzdrucktransmitter |
||
Product Description

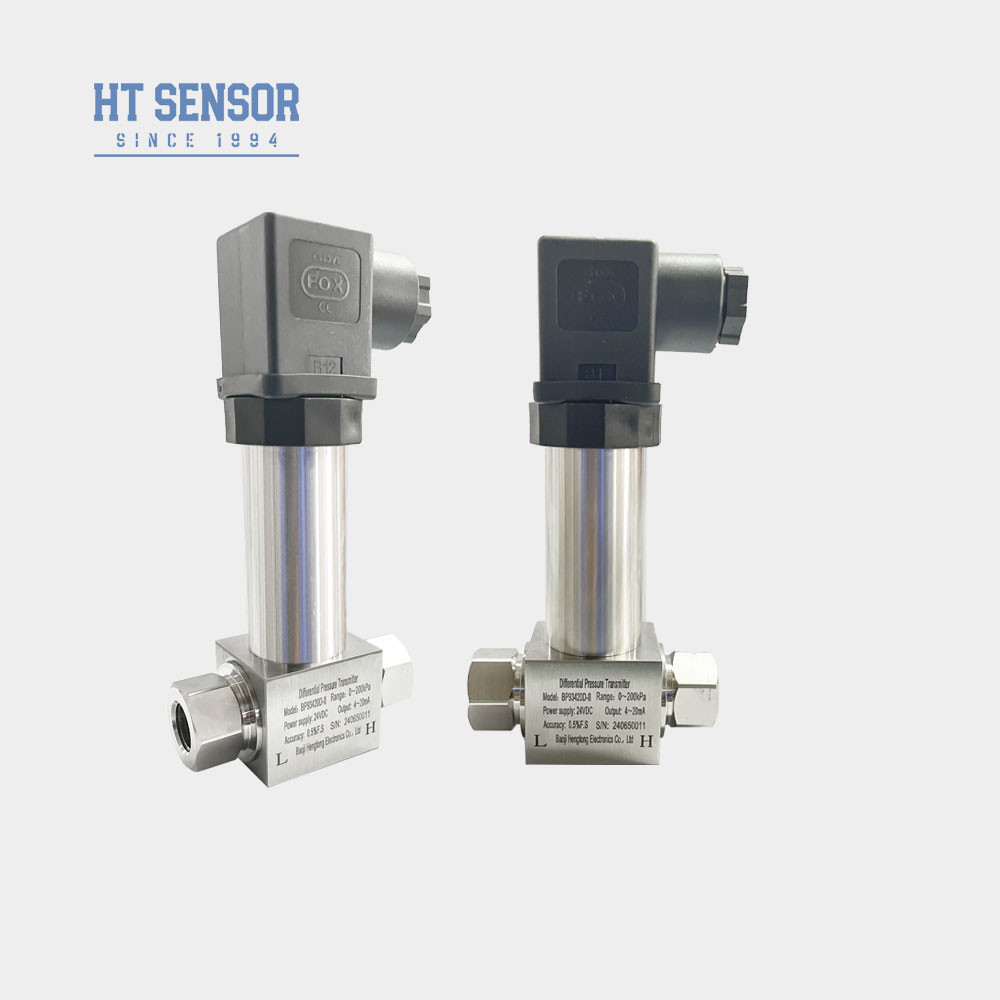

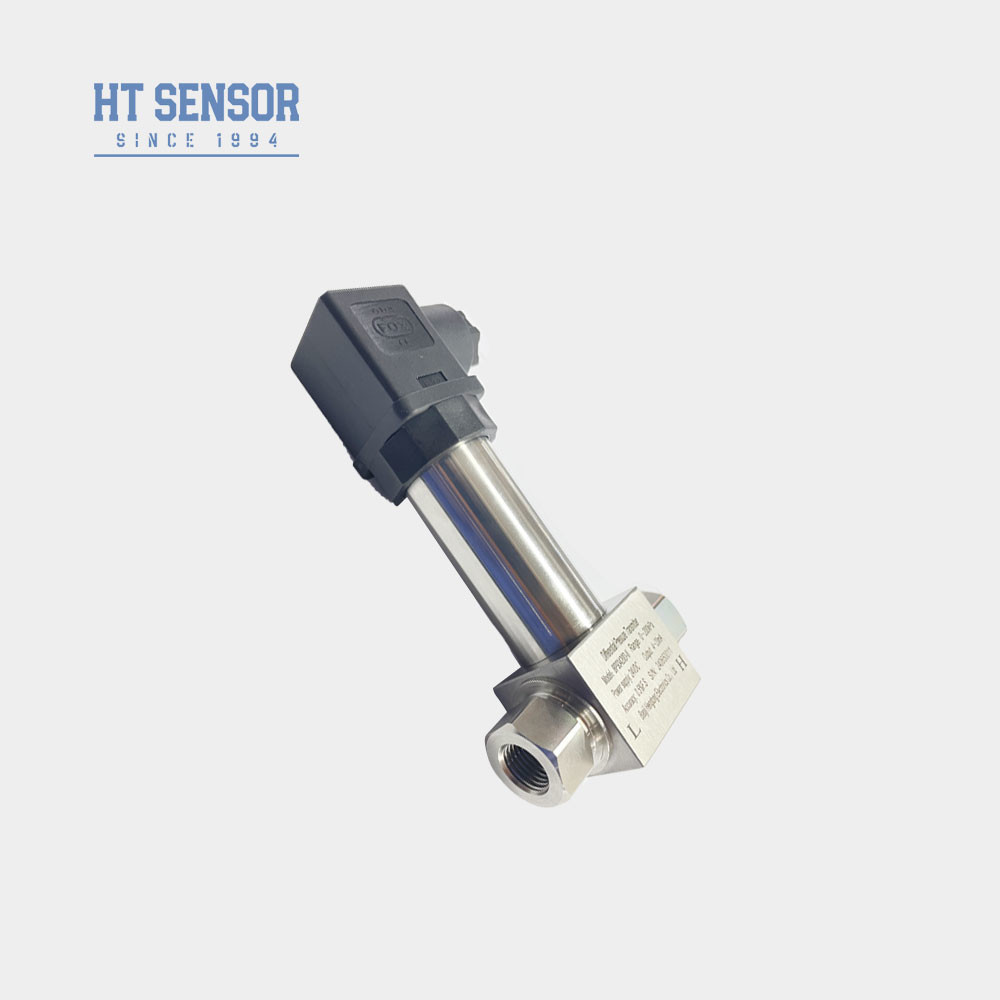

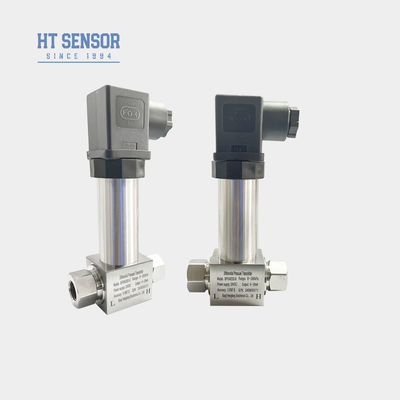

Differenzdruckmessumformer mit piezoresistivem Diffusionssilizium-Differenzdrucksensor von Dwyer
BP93420DII Differenzial Pressure Transmitter
Einführung des Differenzdruckmessumformers:
Der Differenzdruckmessumformer BP93420DII verwendet einen piezoresistiven Diffusionssiliziumsensor. Der Differenzdruck von Gas und Flüssigkeit wird gemessen und ausgegeben, was angezeigt werden kann. Er ist für die Messung des Differenzdrucks verschiedener Gase und Flüssigkeiten in Pipelines in Branchen wie Erdöl, Chemie, Elektrizität, Wasserwirtschaft usw. geeignet.
Produktmerkmale des Differenzdruckmessumformers:
- Der Messumformer verwendet ein Edelstahl-Strukturdesign, eine kompakte Struktur und eine einfache Installation.
- Nach strenger Temperaturkompensation und Alterungsscreening, um eine stabile und zuverlässige Leistung zu gewährleisten.
- Die elektrische Schnittstelle kann extern oder direkt angeschlossen werden.
Anwendungen des Differenzdruckmessumformers::
- 1. Geeignet für die Differenzdruckmessung verschiedener Gase oder Flüssigkeiten in Pipelines in der Erdöl-, Chemie-, Elektrizitäts-, Wasserwirtschaft und anderen Industrien.
- 2. Wird in der industriellen Prozesssteuerung eingesetzt.
- 3. Differenzdruckmessung in Rohrleitungen und Öfen.ers
| Leistungsparameter des Differenzdruckmessumformers: | |
|---|---|
| Messbereich | 0-10KPa……~2MPa |
| Druckart | Differenzdruck |
| Einseitige Überlastung | ≤3-fache des Nennbereichs |
| Statischer Druck | Der Mindestwert zwischen dem 5-fachen des Nennbereichs oder 7 MPa |
| Genauigkeit @ 25℃ | ±0,25 % (typisch) ±0,5 % (maximal) |
| Wiederholbarkeit | ±0,03 % (typ.) ±0,05 %FS (max.) |
| Hysterese | ±0,03 % (typ.) ±0,05 %FS (max.) |
| Langzeitstabilität | ±0,5 %F.S/Jahr(≤200KPa) ±0,2 %F.S/Jahr(＞200KPa) |
| Temperaturdrift Nullpunkt | ±0,01 %FS/℃(＞100KPa), ±0,02 %FS/℃ (≤100Kpa) |
| Temperaturdrift Spanne | ±0,01 %FS/℃(＞100KPa), ±0,02 %FS/℃ (≤100Kpa) |
| Kompensationstemperatur | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Betriebstemperatur | -30℃~80℃ |
| Lagertemperatur | -40℃~100℃ |
| Vibration | 10g,55Hz ～ 2kHz |
| Gehäusematerial | 304,316L |
| Membranmaterial | 316L |
| Isolationswiderstand | 100MΩ 100VDC |
| Explosionsschutzklasse | Eigensicher und explosionsgeschützt |
| Schutzart | IP65 |
| Gewicht | ~0,45 kg |
| Ausgangssignal | Versorgungsspannung | Ausgangstyp |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 Draht |
| 0～10/20mA |
3 Draht |
|
| 0/1～5V | ||
| 0,5～4,5V | 5VDC |
| Bestellhinweise des Differenzdruckmessumformers: |
1. Bei der Produktauswahl ist sicherzustellen, dass das Testmedium mit den Kontaktteilen des Produkts (Edelstahl 304 oder 316L) kompatibel ist.
2. Um einen zuverlässigen Betrieb zu gewährleisten, wird empfohlen, drei Ventilleitungen zwischen dem Messpunkt und dem Messumformer zu installieren, um sicherzustellen, dass der Druck der positiven und negativen Druckkammer des Messumformers langsam und gleichmäßig ist. Bei einer Überlastung eines einzelnen Endes wird der Sensor beschädigt.
3. Bei der Installation sollten die Druckanschlüsse an beiden Enden horizontal angeordnet werden, um die Auswirkungen der Installationsposition auf das Produkt zu minimieren.
4. Bei besonderen Anforderungen wie starken Vibrationen, Stoßbelastungen, starken elektromagnetischen Störungen oder Hochfrequenzstörungen informieren Sie uns bitte und geben Sie dies in der Bestellung an.
5. Bei der Bestellung eines Messumformers mit einem LCD- oder LED-Anzeigekopf sollte die Stromversorgung des Messumformers nicht unter 20 VDC liegen.
| Bestellübersicht des Differenzdruckmessumformers: | ||||||||
| BP93420XX | Druckmessumformer | |||||||
| Code | Außenkonstruktion | |||||||
| DII | Differenzdruckmessumformer | |||||||
| Messbereich | 0-10KPa……~2MPa | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0,5～4,5VDC | |||||
| S4 | 0～10mADC | |||||||
| Code | Druckanschluss | |||||||
| J1 | M20×1,5 Außengewinde | |||||||
| J2 | G1/2 Außengewinde | |||||||
| J3 | G1/4 Außengewinde | |||||||
| J4 | 1/2 NPT Außengewinde | |||||||
| J5 | Andere | |||||||
| Code | Elektrischer Anschluss | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Abgedichteter Kabelausgang | |||||||
| B4 | Andere | |||||||
| Code | Druckart | |||||||
| D | Differenzdruck | |||||||
FAQ:
Q1:Sind Sie ein Handelsunternehmen?
A1:Wir sind Hersteller mit mehr als 29 Jahren Erfahrung.
Q2:Kundenspezifisches Produkt
A2:Wir bieten OEM- und Custom-Design-Dienstleistungen an.
Q3:Qualitätsgarantie
A3:Unsere Produkte haben eine begrenzte Garantie von 12 bis 18 Monaten ab Versanddatum an den ursprünglichen Käufer. Hengtong ersetzt oder repariert defekte Produkte kostenlos. Diese Garantie gilt nicht für Einheiten, die modifiziert, missbraucht oder vernachlässigt wurden.
Q4:Versand & Verpackung
A4:Die Produkte werden in der Regel per internationalem Expressversand einschließlich UPS, FedEx, DHL und INT für frachtfrei versendet, können aber auch Ihr Versandkonto zum Inkasso verwenden. Standard-Exportverpackung, einschließlich Inspektionszertifizierung.
Q5:Kontaktieren Sie uns
A5:Wir haben ein aktives und erfahrenes Verkaufsteam, das Ihnen bei technischen Fragen und geschäftlichen Problemen zur Seite steht. Hinterlassen Sie uns einfach eine Nachricht oder klicken Sie auf den Online-Service.
