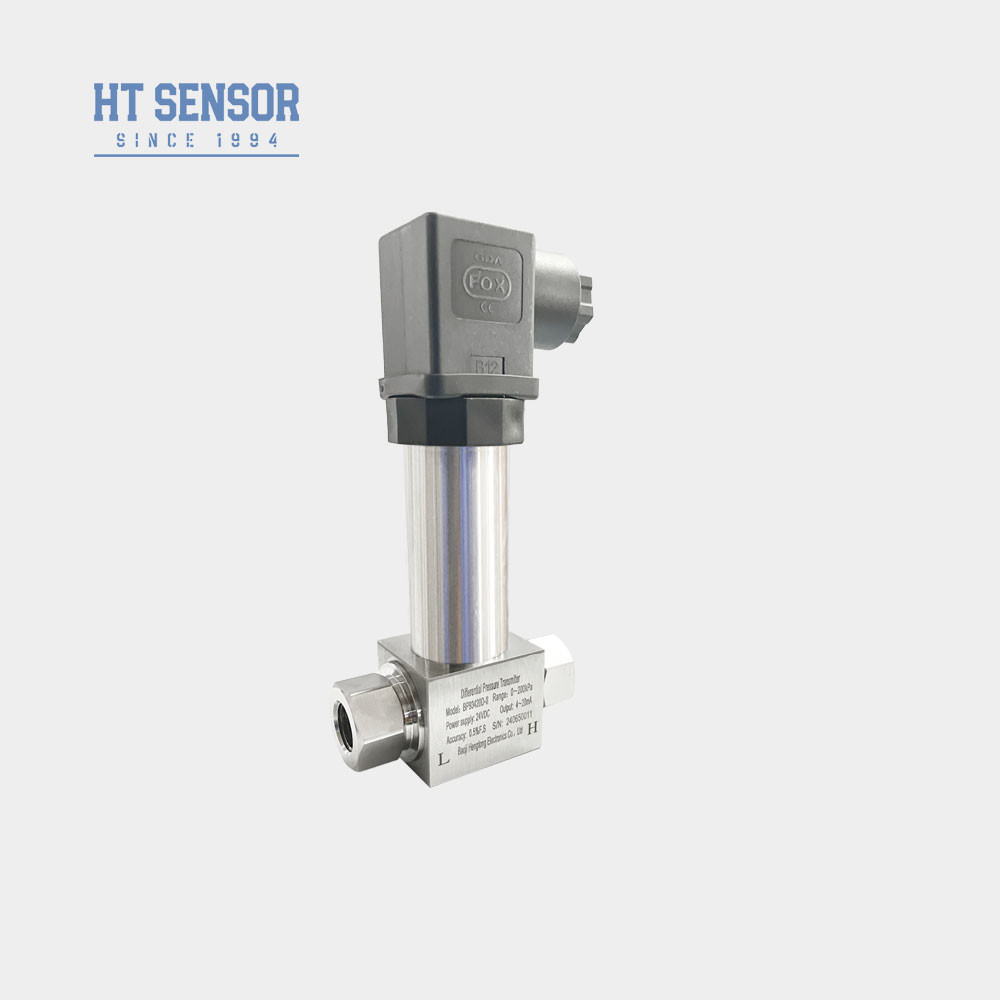

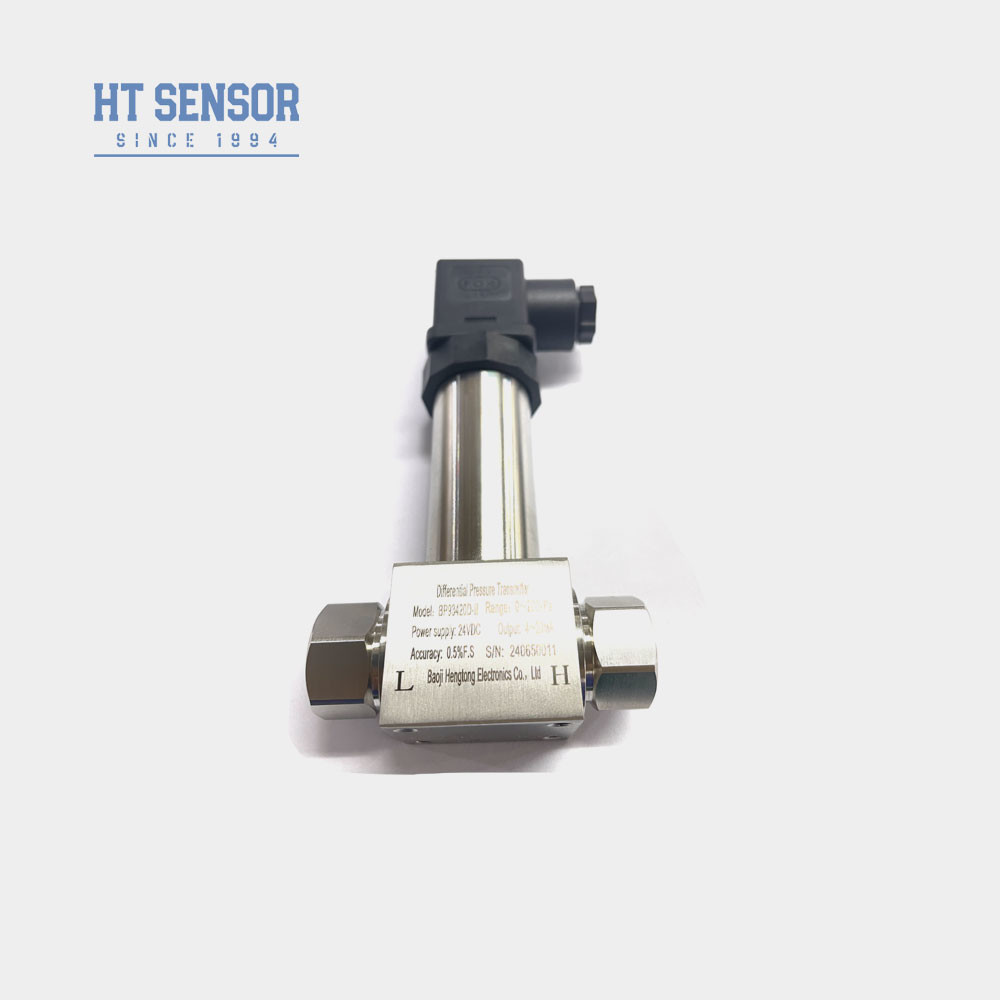

Differentialdrucktransmitter für Gas- und Flüssigkeitsleitungen
BP93420DIIDDifferenziellePRückkehrÜbertrager
Einführung des Differenzdrucktransmitters:
BP93420DII Differenzdrucktransmitter verwendet diffuse Silizium Piezoresistive Sensor. Messen und Ausgabe der pneumatischen hydraulischen Unterschied, wie der Unterschied im Flüssigkeitsdruck in zwei Rohren,und verstärken das vom Kunden benötigte Standardsignal und erhöhen die Feldanzeige.Es wird weit verbreitet in der Druckdifferenzmessung verschiedener Gase und Flüssigkeiten in Rohrleitungen in Erdöl verwendet, Chemie, Elektrizität, Hydrologie und andere Industriezweige.
Produktmerkmalemit einem Differenzdruckmessgerät:
1Der Transducer hat eine Edelstahlstruktur, eine kompakte Struktur und eine bequeme Installation.
2. Nach strenger Temperaturkompensation und Alterungsscreening, um eine stabile und zuverlässige Leistung zu gewährleisten.
3Die elektrische Schnittstelle kann extern oder direkt angeschlossen sein.
Anwendungenmit einem Differenzdruckmessgerät:
- 1Es eignet sich für die Differenzdruckmessung verschiedener Gase oder Flüssigkeiten in Pipelines von Erdöl, Chemie, Elektrizität, Hydrologie und anderen Industriezweigen.
- 2. für die Prozesssteuerung im industriellen Bereich verwendet.
- 3Die Messung des Differenzdrucks in Rohrleitungen und Öfen
| Leistungsparametermit einem Differenzdruckmessgerät: |
| Messbereich |
0-10KPa...~2MPa |
| Druckart |
Unterschiedlicher Druck |
| Einseitige Überlastung |
≤ 3 Mal des Nennbereichs |
| statischer Druck |
Der Mindestwert zwischen dem 5-fachen des Nennbereichs oder 7 MPa |
| Genauigkeit @ 25°C |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit |
±0,03% (typisch) ±0,05%FS (max.) |
| Hysterese |
±0,03% (typisch) ±0,05%FS (max.) |
| Langfristige Stabilität |
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Nulltemperaturverschiebung |
± 0,01% FS/°C (< 100 KPa), ± 0,02% FS/°C (≤ 100 Kpa) |
| Span-Temperaturverschiebung |
± 0,01% FS/°C (< 100 KPa), ± 0,02% FS/°C (≤ 100 Kpa) |
| Kompensationstemperatur |
0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Betriebstemperatur |
-30°C bis 80°C |
| Speichertemperatur |
-40°C bis 100°C |
| Vibrationen |
10g,55Hz 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Eigentlich sicher und explosionssicher |
| Schutzbewertung |
IP65 |
| Gewicht |
~ 0,45 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4·20mA |
12 ̊30 VDC |
2/3/4 Draht |
| 010/20mA |
3 Draht
|
| 0/1 ¢5V |
| 0.5·4.5V |
5VDC |
| Bestelltippsmit einem Differenzdruckmessgerät: |
Aufmerksamkeit:
1Bei der Auswahl eines Produkts stellen Sie bitte sicher, dass das Prüfmedium mit dem Kontaktteil des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, dass explosionssichere Produkte kein digitales Display enthalten.
3Bei der Bestellung eines Senders mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20VDC sein.
4. Um den zuverlässigen Betrieb des Produkts zu gewährleisten,Es wird empfohlen, dass die Anwender Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind..
5. Kabel kommen nicht mit Standardkabeln. Wenn Sie Kabel benötigen, gibt es drei Materialien zur Auswahl.Wenn nicht angegeben, wird Polyethylenkabelmaterial standardmäßig verwendet.Wenn verschiedene Kabelmaterialien erforderlich sind, bitte in der Reihenfolge angeben.
6Im Falle starker Vibrationen, sofortiger Aufprall, starker elektromagnetischer oder radiofrequenter Störungen und sonstiger besonderer Anforderungen informieren und geben Sie in der Bestellung an.
| Bestellleitfadenmit einem Differenzdruckmessgerät: |
| BP93420XX |
Drucktransmitter |
| |
Code |
Entwurf des Baus |
| DII |
Differenzdrucktransmitter |
| |
Messbereich |
0-10KPa...~2MPa |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
| S1 |
4·20mADC |
S5 |
020mADC |
| S2 |
1 ′5VDC |
S6 |
0 ̊10VDC |
| S3 |
0 ′5VDC |
S7 |
0.5·4.5VDC |
| S4 |
010mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20×1,5 Männlich |
| J2 |
G1/2 Männlich |
| J3 |
G1/4 Männlich |
| J4 |
1/2 NPT Männlich |
| J5 |
Andere |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 Stecker |
| B3 |
Versiegelte Kabel-Ausgabe |
| B4 |
Andere |
| |
Code |
Druckart |
| D |
Unterschiedlicher Druck |
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Unsere Drucksensor-Sender zeichnen sich durch hohe Präzision, Langlebigkeit und hervorragende Leistung aus.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte anhand unserer OEM- und ODM-Dienstleistungen an spezifische Bedürfnisse anpassen.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten haben die Fähigkeit, bis zu 30.000 Drucksensor-Sender pro Monat zu produzieren, um sicherzustellen, dass wir große Aufträge erfüllen können.Es empfiehlt sich, sich im Voraus mit unserem Vertriebs-Team in Verbindung zu setzen, um eine reibungslose Produktion und Lieferung zu planen..
4. F: Wie ist die typische Lieferzeit?
A: Standardmodelle haben in der Regel eine Lieferzeit von 5~8 Werktagen, während kundenspezifische Produkte variieren können.
5F: Wie sind die Preise der Produkte?
A: Wir bieten wettbewerbsfähige Preise mit Ermäßigungen für Großbestellungen oder langfristige Partnerschaften.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Produkte sind ab Versanddatum mit einer Garantie von 24 Monaten ausgestattet, und unser Kundendienst gewährleistet innerhalb von 24 Stunden schnelle Antworten sowie Fernunterricht über das PC-Netzwerk.
