DN25 Hochtemperaturflanschdrucktransmitter 4-20mA mit Industriedrucksensor
Product Details
| Modell Nr.: | BP93420-IIIF | Stromversorgung: | 24VDC |
|---|---|---|---|
| Ausfall: | 4-20mA RS485 OR hart | Druckart: | Messdruck, absolut, versiegelt. |
| Reichweite: | 0-35kpa bis 20Mpa | Typ der Struktur: | Flush-Diaphragma-Sender |
| Messmedium: | hohe Temperatur Flüssigkeit oder Luft | Genauigkeitsgrad: | 00,5% |
| Flach: | DN25-DN50 usw. | Anpassung: | - Ja, das ist es. |
| Hervorheben |
Druckgeber 4-20ma,DN25 Flanschdrucktransmitter,Druckgeber der hohen Temperatur |
||
Product Description

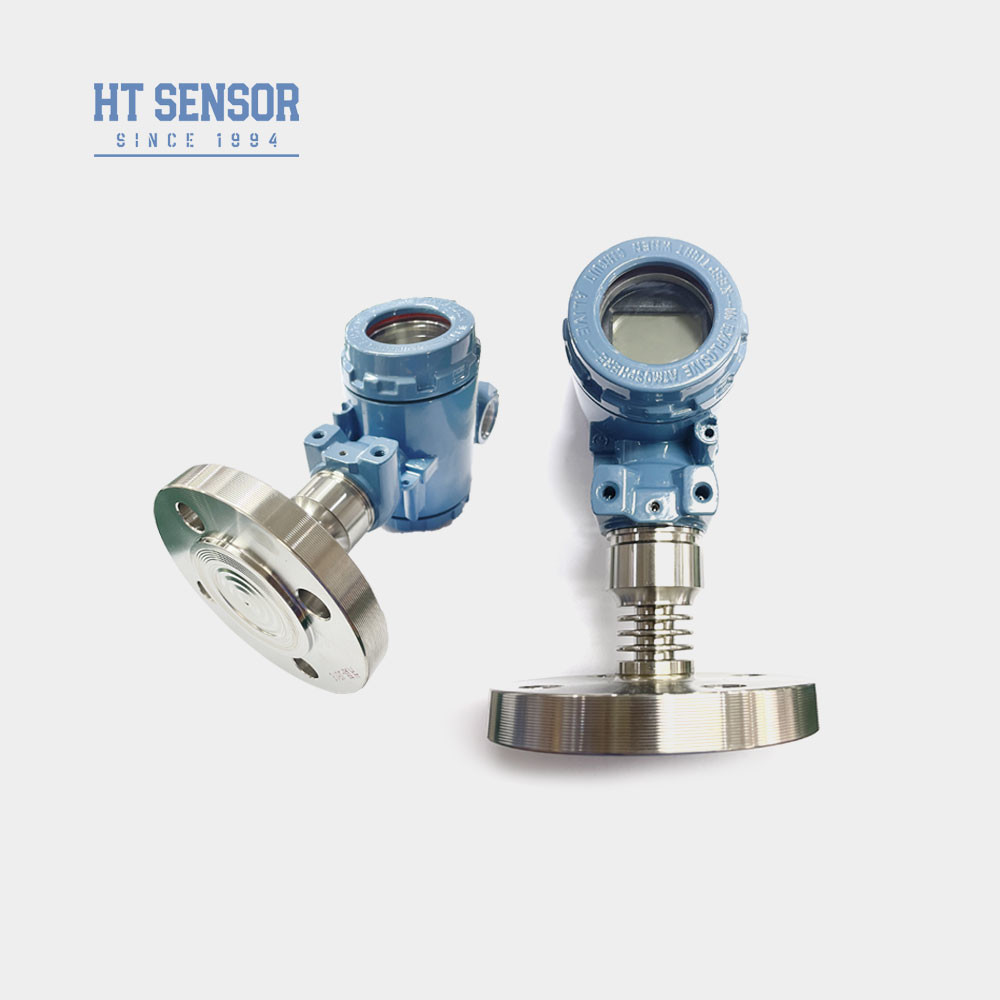

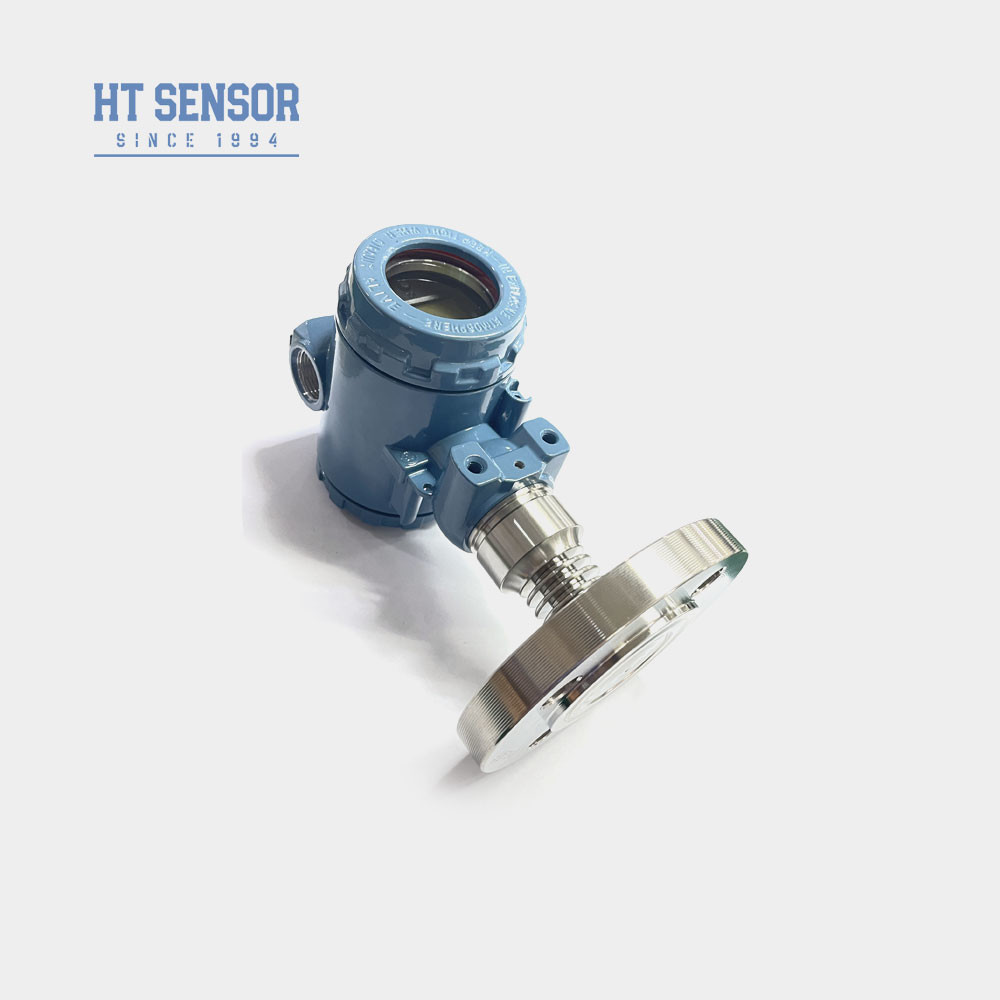

DN25 Hochtemperaturflanschdrucktransmitter 4-20mA mit Anzeige
BP93420-IIIFDrucktransmitter
Einführung vonDrucksensor für Industriezwecke:
Der BP93420-III Hochtemperaturdrucksender verwendet als Signalempfindungskomponente den mit Öl gefüllten Kern aus Silizium-Widerstandsfolie der HT-Serie.Die Prozessverbindung besteht aus dem direkten Schweißen einer 316L-Isolierdiaphragma und einer passenden FlanscheDer spezielle Kühlkörper ist so konzipiert, dass er sich an hohe Temperaturen anpasst.die Signalverarbeitungskette wandelt das Sensorsignal in ein Standard-Ausgangssignal um (4-20mA). Um die stabile und zuverlässige Leistung des Senders zu gewährleisten, wurden strenge Tests und Alterungsscreening von Komponenten, Halbfertigprodukten und Fertigprodukten durchgeführt.
| Leistungsparameter vonDrucksensor für Industriezwecke | |
| Messbereich | - 100 kPa... 0 kPa 35 kPa... 20 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25°C | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese | 0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität | Der Wert der in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Erzeugnisse darf nicht überschritten werden, sofern die in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse nicht mehr als 50% der Gesamtmenge der in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse enthalten. |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II der Richtlinie 2008/57/EG ist der Hersteller verpflichtet, die in Anhang I der Richtlinie 2008/57/EG vorgesehenen Prüfungen durchzuführen. |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II der Richtlinie 2008/57/EG ist der Hersteller verpflichtet, die in Anhang I der Richtlinie 2008/57/EG vorgesehenen Prüfungen durchzuführen. |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70°C ((≤10mpa, angepasst) |
| Betriebstemperatur | -20°C bis 80°C |
| Speichertemperatur | -40°C bis 120°C |
| Vibrationen | 10g,55Hz 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Isolierwiderstand | 100MΩ 100VDC |
| Explosionssicherheit | Ex ia IIC T6 Ga |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 4 kg |
ProduktmerkmaleDrucksensortransmitter für Industriezwecke:
- 1Weite Messbereiche, verschiedene Druckschnittstellen.
- 2Verschiedene Ausgangssignaloptionen.
- 3Einstellbarer Null- und Vollmaßstab.
- 4Hohe Genauigkeit, mehrere sterile Prozessverbindungen.
AnwendungenDrucksensortransmitter für Industriezwecke:
- geeignet für die Messung von 316L nicht korrosive Gase und Flüssigkeiten.
- Wird zur aseptischen Verarbeitung in der Medizin, Biopharmazeutika, Lebensmittelhygiene und anderen Industriezweigen verwendet.
- Es wird in der Papier- und Chemieindustrie sowie in Abwasser und Getränken verwendet.
| Ausgangssignal ofDrucksensortransmitter für Industriezwecke | Versorgungsspannung | Ausgabeart |
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V |
| Bestelltipps ofDrucktransmitter für Industriezwecke |
- Gewährleistung der Kompatibilität: Bei der Auswahl des Produkts prüfen Sie, ob das Prüfmedium mit den Kontaktteilen des Produkts kompatibel ist.
- Explosionssichere Produkte: Es ist zu beachten, dass Explosionssichere Produkte keine digitalen Displayköpfe enthalten.
- Das Zwerchfell ist eine wichtige Komponente, schädigt nicht die Zwerchfelldeformation.
- Blitzschutz: Um den zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, Blitzschutzvorrichtungen vor Ort zu installieren und sicherzustellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind..
- Kabeloptionen: Die Standardkabellänge beträgt keine und es gibt drei Arten von Kabelmaterialien zur Auswahl.Wenn ein anderes Kabelmaterial erforderlich ist, bitte im Bestellformular angeben.
- Spezielle Anforderungen: Bei besonderen Anforderungen wie starke Schwingungen, sofortige Aufprallkräfte, starke elektromagnetische oder HF-Störungen teilen Sie uns diese bitte mit und geben Sie sie in der Bestellung an.
| Bestellführer derDrucksensor für Industriezwecke | ||||||||
| BP93420XX | Drucktransmitter | |||||||
| Code | Entwurf des Baus | |||||||
| IB | Generaldrucktransmitter | IX. | Anzeige Drucktransmitter | |||||
| IE | Stoßfeste Luftdruckübertrager | IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter | |||||
| Wenn | Feuchtigkeitsdichtes Drucktransmitter | IIE/IIIE | Allgemeine/Anzeige-Drucktransmitter | |||||
| In | Luftkonditionierendes spezielles Drucktransmitter | |||||||
| IC | Hochtemperaturdrucktransmitter | |||||||
| IQ/IQT | Große Membran / Hochtemperaturdrucktransmitter | |||||||
| Messbereich | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa oder MPa | X: Zeigt den tatsächlichen Messbereich an | |||||||
| Code | Stromversorgung | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Andere | |||||||
| Code | Ausgangssignal | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Druckverbindung | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Andere | |||||||
| Code | Elektrische Verbindung | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stecker | |||||||
| B3 | Versiegelte Kabel-Ausgabe | |||||||
| B4 | 2088 Gewerbliche Gehäuse | |||||||
| B5 | 2088 Industriehülle mit Anzeige | |||||||
| B6 | Andere | |||||||
| Code | Druckart | |||||||
| G | Messdruck | |||||||
| Eine | Absoluter Druck | |||||||
| S | Versiegelter Referenzdruck | |||||||
Häufig gestellte Fragen:
F1: Sind Sind Sie eine Handelsfirma?
A1: Wir sind Hersteller mit mehr als 29 Jahren Erfahrung.
Q2:Maßgeschneidertes Produkt
A2: Wir bieten OEM- und Custom-Design-Dienstleistungen an.
Q3:Qualitätsgarantie
A3:Unsere Produkte haben eine begrenzte Garantie von 12 bis 18 Monaten ab Versanddatum an den ursprünglichen Käufer.Hengtong ersetzt oder repariert fehlerhafte Produkte kostenlos.Diese Garantie gilt nicht für Geräte, die geändert wurden.Missbraucht, vernachlässigt.
Q4: Versand und Verpackung
A4:Die Produkte werden in der Regel per internationalem Express versandt, einschließlich UPS,FedEx,DHL und INT für Fremdfracht, können auch Ihr Versandkonto zum Abholen verwenden,Standard-Exportverpackung,einschließlich Inspektionsbescheinigung.
F5: Kontaktieren Sie uns
A5:Wir haben ein aktives und erfahrenes Verkaufsteam, um Ihnen bei technischen Fragen und geschäftlichen Problemen zu helfen.
